Ik heb een vlakbankje gekocht met een kapotte motor (750W/230V)

Nu een andere motor gescoord: 230/400V 3-fase motor met 1500W. Deze wil ik aansluiten via de Steinmetz schakeling, en dus een vermogen van ruim 1KW overhouden.
Nu heb ik hier een condensator bij nodig, dat zou per originele KW ongeveer 60uF moeten meten. Nodig is dus een condensator van 90uF of 100uf als dat meer gangbaar is, met een voltage van 400-450V.

Ik kom dan twee varianten tegen:

Afbeeldingslocatie: https://tweakers.net/i/e6XDNKj3oiBMQFg2ye0h9xgo6Po=/800x/filters:strip_exif()/f/image/8hm3ihFug3gQHLa2DtGXHya3.png?f=fotoalbum_large
https://www.elektronica-s...ors_gesorteerd_op_uF.html
Deze flinke jongen, van 65mm doorsnede en 120mm lengte en een prijs van 18 euro excl. verzending.

Maar ook deze:

Afbeeldingslocatie: https://tweakers.net/i/IdYQlx5YYb7MNkLVgWFhT3-HXFc=/800x/filters:strip_exif()/f/image/a1ltYiR0jRV6ZFqVn62h1Blt.png?f=fotoalbum_large
https://www.elektronicawe...1x_elco_100uf_450v_staand
Een kleintje, maar wel met dezelfde specs.

Ik weet wel dat ik een bedrijfscondensator nodig heb, dus eentje die constant op z'n flikker kan krijgen. dus kan me voorstellen dat die robuuster gebouwd is.

Wie kan mij dit verduidelijken? :)

Nikon Z6II + glas, licht en pootjes | MacBook Pro 14" | www.foto-sjoerd.nl


Acties:
  • +1 Henk 'm!

  • jeroen3
  • Registratie: Mei 2010
  • Laatst online: 22:04
Je hebt die bovenste nodig. Die onderste gaat maar één start mee, want deze is gepolariseerd (voor gelijkstroom).
Zoek op startcondensator.

100uF is een hoop, dat kost geld*.

Ben benieuwd of je die motor op een 16A groep aan het lopen krijgt.

*groothandel

[ Voor 15% gewijzigd door jeroen3 op 11-02-2021 21:17 ]


  • Sjoerdfoto
  • Registratie: Januari 2013
  • Laatst online: 13-05 14:39

Sjoerdfoto

Fotografeert en klust.

Topicstarter
Dergelijke bedrijfsaankopen is voor mij niet erg.

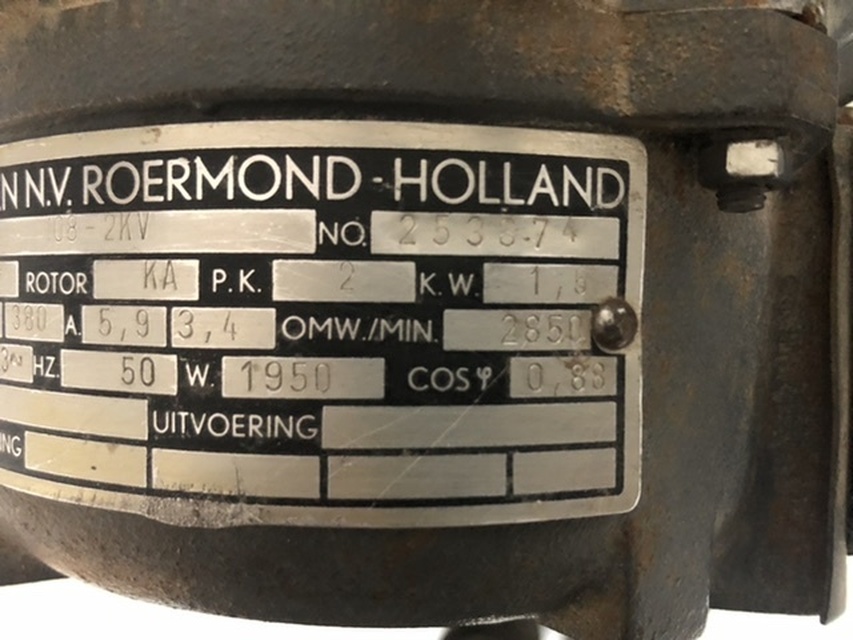

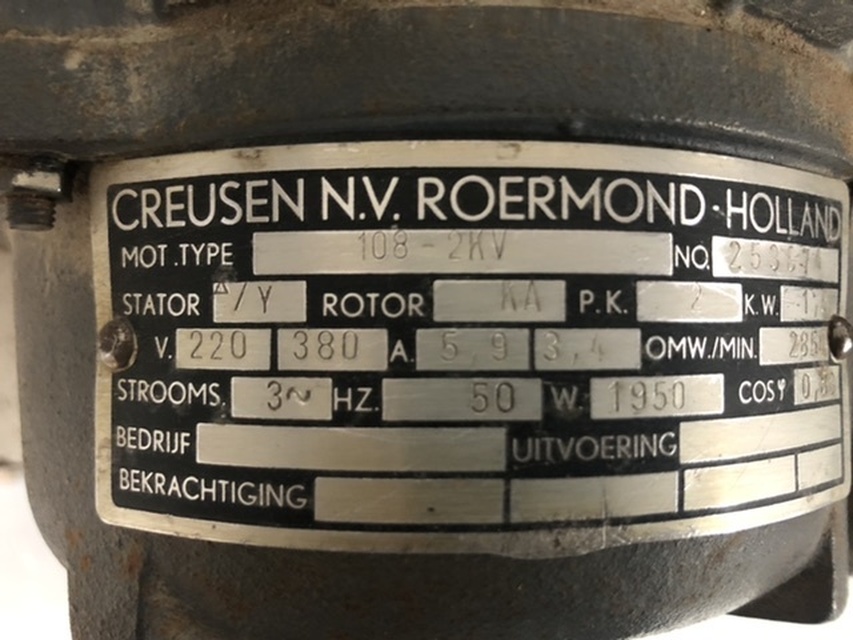

Bijgaand nog het typeplaatje van de motor voor de geinteresseerden:

Afbeeldingslocatie: https://tweakers.net/i/SAweTYvPPF8c3S8anYDXDy0Gm70=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/XOlc07ZPbZfDWLyhsUQfQtrB.jpg?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/v_WLJWuDZVHQisdTk8Zb3ywSlM4=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/AeSvoYkqHlJkoVkYUprgGn7Y.jpg?f=user_large

Nikon Z6II + glas, licht en pootjes | MacBook Pro 14" | www.foto-sjoerd.nl


Acties:
  • 0 Henk 'm!

  • Jorn
  • Registratie: Juni 2001
  • Laatst online: 13-05 17:32
Sjoerdfoto schreef op donderdag 11 februari 2021 @ 20:56:
Deze wil ik aansluiten via de Steinmetz schakeling, en dus een vermogen van ruim 1KW overhouden.
Dan is Steinmetz niet geschikt, rendement is maar 40%, dus die 1kw kom je bij lange na niet aan.

* Erkens is een sukkel en ramt in mirc op f5 :+
* XTerm GROOOOOOTE kuis houden op hd's :)


Acties:
  • 0 Henk 'm!

  • Sjoerdfoto
  • Registratie: Januari 2013
  • Laatst online: 13-05 14:39

Sjoerdfoto

Fotografeert en klust.

Topicstarter
Jorn schreef op vrijdag 12 februari 2021 @ 09:49:
[...]


Dan is Steinmetz niet geschikt, rendement is maar 40%, dus die 1kw kom je bij lange na niet aan.
Ik las dat het vermogensverlies van steinmetz zo'n 30% was ?

Nikon Z6II + glas, licht en pootjes | MacBook Pro 14" | www.foto-sjoerd.nl


Acties:
  • 0 Henk 'm!

  • Sjoerdfoto
  • Registratie: Januari 2013
  • Laatst online: 13-05 14:39

Sjoerdfoto

Fotografeert en klust.

Topicstarter
Overigens komt er in mijn meterkast 3x25A binnen (met die mooie draaizekeringen). Kan ik daarvan 3x 220V maken?

Nikon Z6II + glas, licht en pootjes | MacBook Pro 14" | www.foto-sjoerd.nl


Acties:
  • 0 Henk 'm!

  • Jorn
  • Registratie: Juni 2001
  • Laatst online: 13-05 17:32
Sjoerdfoto schreef op vrijdag 12 februari 2021 @ 10:11:
[...]


Ik las dat het vermogensverlies van steinmetz zo'n 30% was ?
Vermogensverlies verschillen de meningen inderdaad over, zou inderdaad kunnen dat het 30% is, koppel weet ik zo niet.
Maar als je al 3fasen hebt zoals je zegt kun je hem ook zonder vermogensverlies aansluiten, motor moet dan in ster.
Wel heb je waarschijnlijk een andere motorbeveiliging en relais nodig.

* Erkens is een sukkel en ramt in mirc op f5 :+
* XTerm GROOOOOOTE kuis houden op hd's :)


Acties:
  • 0 Henk 'm!

  • Sjoerdfoto
  • Registratie: Januari 2013
  • Laatst online: 13-05 14:39

Sjoerdfoto

Fotografeert en klust.

Topicstarter
Voor zover ik nu kom met mijn gegoogle;
Als ik hem in ster zou zetten, met een steinmetz op monofase 230V dan is het vermogenverlies zowel 30% door steinmetz, als nog meer vanwege andere spanning (dus hou je ong. 30% over).

Als ik hem in driehoek plaats, dan heb je alleen het vermogensverlies van de steinmetz (30%).
Deze motor is daarvoor geschikt, zie het typeplaatje.

kan iemand dat bevestigen?

Nikon Z6II + glas, licht en pootjes | MacBook Pro 14" | www.foto-sjoerd.nl


Acties:
  • 0 Henk 'm!

  • Sjoerdfoto
  • Registratie: Januari 2013
  • Laatst online: 13-05 14:39

Sjoerdfoto

Fotografeert en klust.

Topicstarter
Had van het weekend een maat van mij over de vloer, die zag dat ik al driefasen binnenkreeg.
'Daar knutsel ik binnenkort wel even een krachtstroomgroepje bij voor in je schuurtje'.

Verreweg de makkelijkste oplossing dus.

Nikon Z6II + glas, licht en pootjes | MacBook Pro 14" | www.foto-sjoerd.nl


Acties:
  • 0 Henk 'm!

  • Jim423
  • Registratie: September 2007
  • Laatst online: 21:23
Sjoerdfoto schreef op vrijdag 12 februari 2021 @ 11:22:
Deze motor is daarvoor geschikt, zie het typeplaatje.

kan iemand dat bevestigen?
Volgens mij niet geschikt. Moet dus in ster.

AMD Ryzen 5800X - 32GB DDR4 Corsair RGB - XFX 6900XT - Panasonic HIT 990Wp - AE200L WPB met cv-ondersteuning


Acties:
  • 0 Henk 'm!

  • Sjoerdfoto
  • Registratie: Januari 2013
  • Laatst online: 13-05 14:39

Sjoerdfoto

Fotografeert en klust.

Topicstarter
Inmiddels ligt de krachtstroom in de schuur.
Netjes 5P 400V WCD, en heb een 5G 2,5 kwadraat flexibel voor de vandiktebank.

Nu nog op zoek naar een geschikte schakelaar, liefst iets met softstart, en motorrem (DC injection braking?). Iemand nog tips?
