Legplan/installatie check zonnepanelen

[Tutti-frutti]

Wij willen zeer binnenkort zonnepanelen en dakramen laten installeren op ons pannendak op het westen

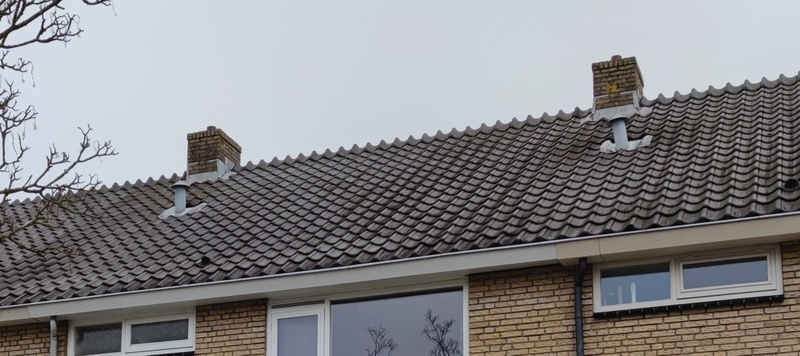

In het aanzicht van hieronder heeft de zolder onder het dak een gang met trap links, hier komt dakraam 1, en een grote kamer rechts, waar dakraam 2 moet komen.



Nu kunnen we dus mooi het legplan van de panelen en de dakramen op elkaar afstemmen.
Obstakels:
- Links en rechts op nok een schoorsteenpijp
- Ventilatieafvoer pijp met lood links

We hebben al een aantal offertes ontvangen. Budget-technisch zal de keuze waarschijnlijk uitkomen op:

• 11 x JA Solar JAM60S21-365/MR -of- 12x JA Solar JAM60S17-325/MR
• Goodwe 3600D-NS

Wat ik belangrijk vind:

1. Het moet qua legplan rustig ogen. We kiezen daarom ook voor full black panelen (kon ik niet voor elkaar krijgen in sunnydesign)
2. Invloed van schaduw moet beperkt zijn
   • ook als rechter buren een dakkapel zouden gaan plaatsen (geen aanwijzing hiervoor, maar je weet maar nooit)

De mogelijkheden beperken zich door de positie/afmetingen van de 2 dakramen en afmetingen van de panelen. Zo moet het rechter raam iets rechts van de helft komen (40 cm speelruimte), en moet het linker raam naast het lood van ventilatieafvoer pijp komen (met ook ongeveer 40cm speelruimte). Daarmee kom ik uit op de volgende mogelijke legplannen.

11 x JA Solar JAM60S21-365/MR:



12x JA Solar JAM60S17-325/MR:


Ik heb hierbij geprobeerd de panelen zo veel mogelijk naar links te leggen, zodat de schaduw van schoorsteen beperkt is. Bij de oplossing met 12x 325WP panelen lukt dat niet, en ik denk dat die oplossing daarom afvalt. Zeker als in de toekomst de buren besluiten een dakkapel te nemen zal daar voor een paar uurtjes schaduw op komen.

Mijn voorkeur gaat momenteel uit naar het eerste plan: 11x 365WP met de landscape panelen onder. Dit geeft namelijk nog wat vrijheid in plaatsing dakramen. Om eventueel effect van schaduw op te vangen laat ik dan de 5 rechter panelen op string 1 aansluiten, en de andere 6 op string 2.

Een oplossing met Solar edge of micro-omvormers lijkt me de meerprijs (+- 600e) niet waard in deze situatie. Maar misschien zie ik iets over het hoofd.

Zal dit legplan met deze panelen/omvormer goed zijn werk kunnen gaan doen?

[AUijtdehaag]

Als dit west is, wat komt er dan nog op oost?

[Tutti-frutti]

AUijtdehaag schreef op donderdag 11 februari 2021 @ 17:12:
Als dit west is, wat komt er dan nog op oost?

Daar zit een dakkapel die mogelijk eens vervangen gaat worden door een grotere komende jaren. Geen plannen om daar nog te leggen. Huidig plan is al meer dan we eigenlijk ervoor hadden begroot.

Is het trouwens een issue als er op 1 string zowel landscape als portrait panelen aangesloten staan? Of zou oriëntatie geen verschil in opbrengst mogen geven?

[AUijtdehaag]

Nee dat maakt niet uit.

[busscherski]

Hoeveel is de kortste afstand tot de dakrand of erfgrens?

Veel installateurs houden graag een dakpan marge aan.

[AUijtdehaag]

Je zou wat kortere panelen kunnen nemen indien het een probleem is
https://www.sun-solar.nl/...btw-op-voorraad-sunsolar/

Maar sneeuw dondert toch wel naar beneden.

[Tutti-frutti]

busscherski schreef op donderdag 11 februari 2021 @ 19:13:
Hoeveel is de kortste afstand tot de dakrand of erfgrens?

Veel installateurs houden graag een dakpan marge aan.

Dat is inderdaad dicht bij de nokpan, zo'n 10 cm eronder. Maar het type nokpan was geschikt om er dicht tegenaan te mogen leggen werd me verteld.
Erfgrens zal ook zo'n 10 cm er vandaan zijn. Dat zie ik hier meer in de buurt.

[Voor 9% gewijzigd door Tutti-frutti op 11-02-2021 19:29]

[busscherski]

Is dat inclusief eventuele eindklemmen?

[Tutti-frutti]

busscherski schreef op donderdag 11 februari 2021 @ 19:55:
Is dat inclusief eventuele eindklemmen?

Daar heb ik geen rekening mee gehouden nog. Hoeveel cm steekt zoiets buiten het paneel zelf?

[_Piwi_]

Tutti-frutti schreef op donderdag 11 februari 2021 @ 20:40:
[...]

Daar heb ik geen rekening mee gehouden nog. Hoeveel cm steekt zoiets buiten het paneel zelf?

3-4 cm

[busscherski]

busscherski in "Advies zonnepanelen oost-west dak schuur"

Doorgaans is de rail bij portrait horizontaal en bij landscape verticaal

[Tutti-frutti]

busscherski schreef op donderdag 11 februari 2021 @ 21:03:
busscherski in "Advies zonnepanelen oost-west dak schuur"

Doorgaans is de rail bij portrait horizontaal en bij landscape verticaal

Super, handige informatie
