Hoe dimmer te demonteren?

Pagina: 1
Acties:

Vraag


Acties:
  • 0 Henk 'm!

  • JvdMaarel
  • Registratie: Februari 2021
  • Laatst online: 01-03-2021
Mijn vraag
Zie de foto's. Herkent iemand deze dimmer, maar belangrijker, hoe demonteer ik deze?

In onze badkamer zit een dimmer met oorspronkelijk 4 halogeen inbouwspots. 2 van die halogeenspots heb ik afgelopen jaren al moeten vervangen door (dimbare) LED spots. Met als gevolg een licht gezoem en spots die meteen 50% vermogen afgeven, als het niet meer is.
N.B. Als ik de knop van de dimmer indruk, wordt daarmee de ventilator in de badkamer in- of uitgeschakeld.

De huidige dimmer (en inbouwspots) wil ik binnenkort vervangen door LED-dimmer en LED-inbouwspots.

Mijn vragen:
- hoe demonteer ik de huidige dimmer?
- waar moet ik op letten bij de nieuwe LED dimmer, bijvoorbeeld als ik nog steeds de ventilator ermee wil kunnen in- en uitschakelen. Is daarvoor een dimmer met hotelschakeling nodig?

Of moet ik met zo'n vraag op een ander forum zijn?

Beste antwoord (via JvdMaarel op 24-02-2021 18:30)


  • Septillion
  • Registratie: Januari 2009
  • Laatst online: 10:40

Septillion

Moderator Wonen & Mobiliteit
Dat de ventilator via de dimmer loopt is niet standaard maar volkomen normaal als je de dimmer even opzoekt. Uit de handleiding:
Bediening

Het apparaat heeft een drukknop-wisselschakelaar en een daarvan onafhankelijke dimmer
Draaien is dimmen, drukken is wisselen.

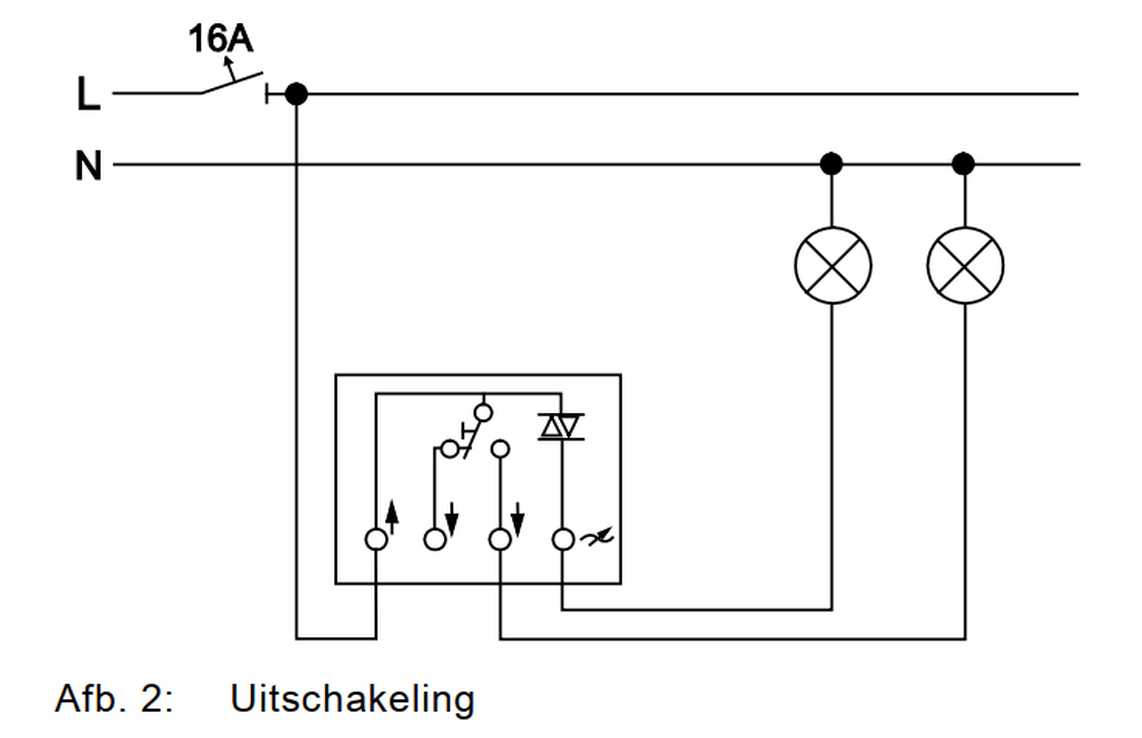

Ofwel in een plaatje:
Afbeeldingslocatie: https://tweakers.net/i/Aw9wWkkYC2AqQt49aTus6fjw3Xc=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/2fav2CDGb0n2bPL383P1ru7s.png?f=user_large

De draad het verste van de fase is de dimmer uitgang, de middelste twee zijn wisseluitgangen waarvan er dus één is gebruikt voor de ventilator.

Dit geheel vervangen door een nieuwe type zal dus even zoeken worden. Je zou nog kunnen proberen of je de minimale stand kunt aanpassen (het stelschroefje onder "VA") maar met het geadverteerde minimale last ben ik er bang voor. Misschien dat iemand weet of hier ook een led (/ laag vermogen) vervanging voor beschikbaar is. Anders is de optie van @Bakema nog een goeie.

Hè, is @Xander me net voor :+

Alle reacties


Acties:
  • 0 Henk 'm!

  • 99ruud99
  • Registratie: December 2018
  • Laatst online: 10:54
foto's helpen vaak :)

Acties:
  • 0 Henk 'm!

  • JvdMaarel
  • Registratie: Februari 2021
  • Laatst online: 01-03-2021
lukt niet om ze toe te voegen... Hij upload ze wel, maar plaatst ze niet bij het bericht. Wat doe ik verkeerd?

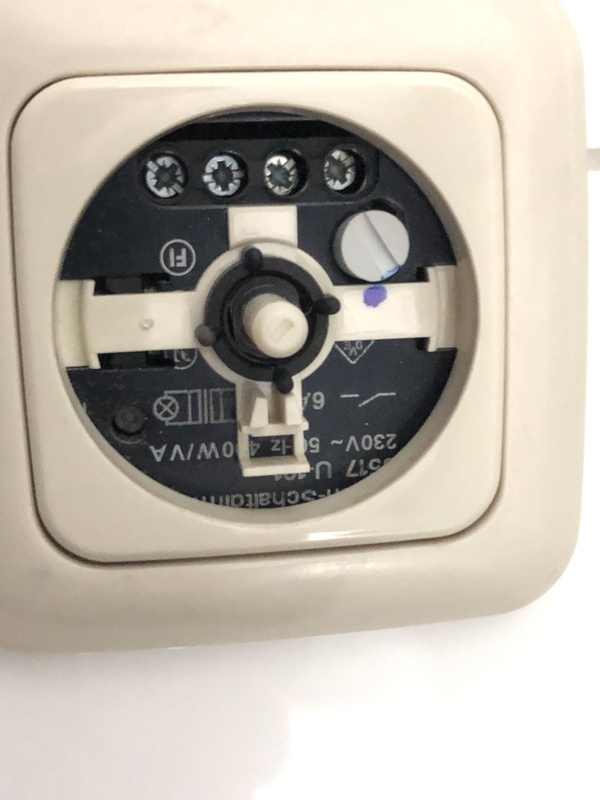

Afbeeldingslocatie: https://tweakers.net/i/en3PYdgaD4em-CYp0UixmmYrCO4=/x800/filters:strip_icc():strip_exif()/f/image/X60SX9Cahg1Nsgy70N815g2k.jpg?f=fotoalbum_large

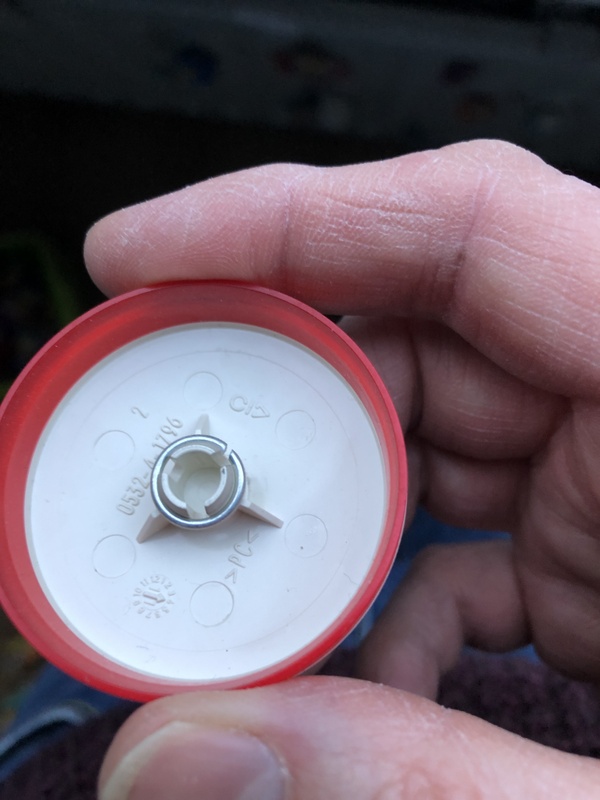

Afbeeldingslocatie: https://tweakers.net/i/NdrobcoOZVfPLTChuIkp3_fnwMc=/x800/filters:strip_icc():strip_exif()/f/image/auAahIwOrhzC0cohuwlDR4P8.jpg?f=fotoalbum_large

Acties:
  • +2 Henk 'm!

  • MochiGohan
  • Registratie: Juli 2007
  • Laatst online: 09:13
Als het goed is kan je die zwarte ring eraf draaien waardoor het frontje los komt. Dan komen de schroefjes tevoorschijn en kun je hem demonteren.

Acties:
  • 0 Henk 'm!

  • pagani
  • Registratie: Januari 2002
  • Niet online
Ik zou zelf de dimmer vervangen door een schakelaar en de spots door Hue spots. Die kunnen ook hun laatste toestand qua dimmen onthouden. Losse remote erbij voor het eventueel harder/zachter zetten.

Acties:
  • +1 Henk 'm!

  • WVL_KsZeN
  • Registratie: Oktober 2002
  • Laatst online: 11:07
Die zwarte ring in het midden eraf draaien. Dan komt alles los.

/me heeft eindelijk ook een icoontje.. woef.. boeien..


Acties:
  • 0 Henk 'm!

  • cryptapix
  • Registratie: Januari 2001
  • Laatst online: 09:50
JvdMaarel schreef op woensdag 3 februari 2021 @ 19:07:
[…]

Mijn vragen:
- hoe demonteer ik de huidige dimmer?
- waar moet ik op letten bij de nieuwe LED dimmer, bijvoorbeeld als ik nog steeds de ventilator ermee wil kunnen in- en uitschakelen. Is daarvoor een dimmer met hotelschakeling nodig?

Of moet ik met zo'n vraag op een ander forum zijn?
Zoals gezegd de zwarte ring eraf draaien.
Hotelschakeling is enkel nodig als je een lamp of ventilator met meerdere schakelaars wilt kunnen bedienen.
pagani schreef op woensdag 3 februari 2021 @ 19:12:
Ik zou zelf de dimmer vervangen door een schakelaar en de spots door Hue spots. Die kunnen ook hun laatste toestand qua dimmen onthouden. Losse remote erbij voor het eventueel harder/zachter zetten.
Waarom zou je een losse remote willen als de plek om een nieuwe dimmer aan te sluiten al helemaal kant en klaar is? Bij een beetje inbouwdimmer wordt ook de laatste stand onthouden en/of kun je een vaste inschakelsterkte instellen.

Acties:
  • +1 Henk 'm!

  • Bakema
  • Registratie: Augustus 2008
  • Laatst online: 01-02 20:30
Ik ben benieuwd hoe je ventilator zat aangesloten, deze loopt normaal niet via je dimmer van je verlichting.

En ik zou hier eens kijken naar deze dimmer https://www.sandervunderi...niversele-led-dimmer.html

Mocht je ventilator op een of andere manier wel via de dimmer geschakeld zijn, kun je kiezen voor een dubbele schakelaar met een puls/shuttle dimmer https://www.sandervunderi...n-en-led-lampen-125w.html

Je hebt dan bv links voor de verlichting, en de rechterknop voor de ventilator.

Acties:
  • 0 Henk 'm!

  • JvdMaarel
  • Registratie: Februari 2021
  • Laatst online: 01-03-2021
Bakema schreef op woensdag 3 februari 2021 @ 22:55:
Ik ben benieuwd hoe je ventilator zat aangesloten, deze loopt normaal niet via je dimmer van je verlichting.

En ik zou hier eens kijken naar deze dimmer https://www.sandervunderi...niversele-led-dimmer.html

Mocht je ventilator op een of andere manier wel via de dimmer geschakeld zijn, kun je kiezen voor een dubbele schakelaar met een puls/shuttle dimmer https://www.sandervunderi...n-en-led-lampen-125w.html

Je hebt dan bv links voor de verlichting, en de rechterknop voor de ventilator.

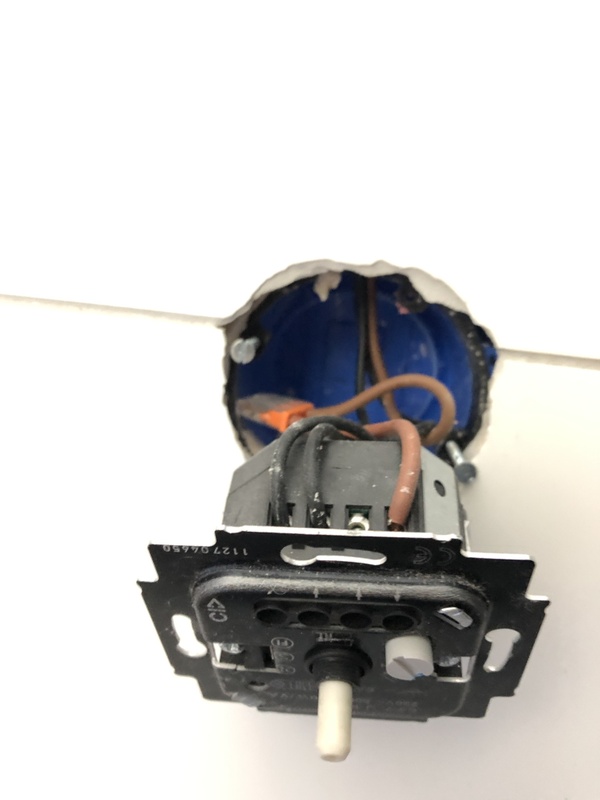

Bij deze de foto's van hoe e.e.a. is aangesloten. Ik weet echter niet welke draden waarheen gaan.Afbeeldingslocatie: https://tweakers.net/i/NRyWFctE0_U723duO0G9YVsEKQc=/x800/filters:strip_icc():strip_exif()/f/image/RofFDvalalGl2W1g6rf46odm.jpg?f=fotoalbum_large

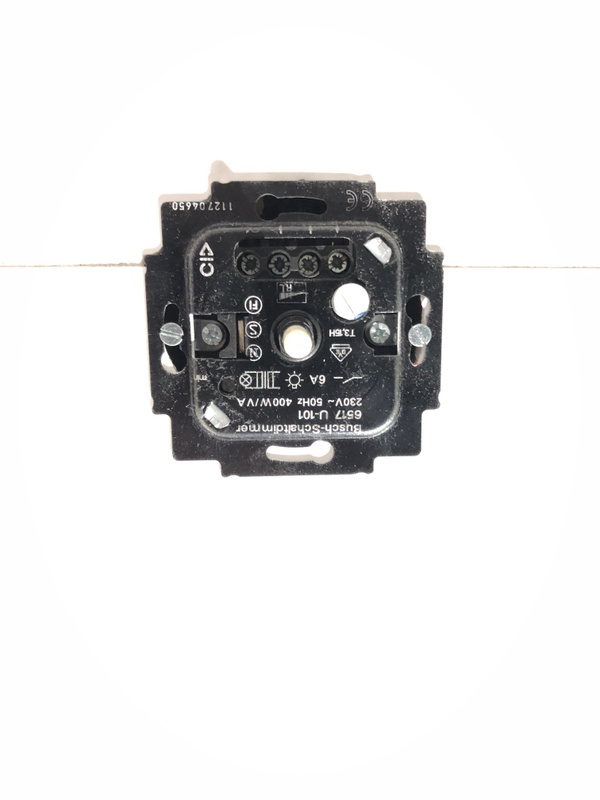

Afbeeldingslocatie: https://tweakers.net/i/rEkRW0TtzU49EcBqqfZZdSv8vcY=/x800/filters:strip_icc():strip_exif()/f/image/8ZZpAbEjWV8KhdSlhgUmqkOU.jpg?f=fotoalbum_large

Acties:
  • +1 Henk 'm!

  • Patrick_6369
  • Registratie: April 2010
  • Laatst online: 08-05 16:23
De bruine draad is de fase (heel banaal gezegd: de aanvoer van stroom).
De twee zwarte draden zijn de schakeldraden (de afvoer van de stroom van de dimmer en aanvoer van de lampen).

Als je wilt weten welke zwarte draad wat doet: Haal ze voorzichtig eruit (groep uitzetten!), zet er even een wago-lasdopje of kroonsteentje overheen voor de veiligheid en test het uit. Wat werkt er niet meer?

Ik ben het @Bakema eens, dat de ventilator via de dimmer loopt is vreemd. Uit jouw omschrijving maak ik op dat de draaiknop draaien de lampen bedient en op de knop drukken de ventilator. Op baiss van het typenummer van de dimmer kan ik die functionaliteit echter nergens terugvinden...

Hier zou een handtekening kunnen staan.


Acties:
  • +4 Henk 'm!

  • Xander
  • Registratie: Oktober 2002
  • Laatst online: 10:05
Dit is een bijzondere dimmer, hij heeft 2 kanalen, 1 daarvan schakelt alleen (door op de knop te drukken), de andere schakelt en dimt (door aan de knop te draaien).

De linker zwarte draad gaat naar de lampen, de 2e zwarte draad gaat naar de ventilator, de bruine draad is de fase.

Je kunt dit vervangen door een serieschakelaar als je niet meer wilt dimmen. Een LED-dimmer vinden met gelijke eigenschappen kan wel eens tegenvallen.

PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+


Acties:
  • Beste antwoord
  • +3 Henk 'm!

  • Septillion
  • Registratie: Januari 2009
  • Laatst online: 10:40

Septillion

Moderator Wonen & Mobiliteit
Dat de ventilator via de dimmer loopt is niet standaard maar volkomen normaal als je de dimmer even opzoekt. Uit de handleiding:
Bediening

Het apparaat heeft een drukknop-wisselschakelaar en een daarvan onafhankelijke dimmer
Draaien is dimmen, drukken is wisselen.

Ofwel in een plaatje:
Afbeeldingslocatie: https://tweakers.net/i/Aw9wWkkYC2AqQt49aTus6fjw3Xc=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/2fav2CDGb0n2bPL383P1ru7s.png?f=user_large

De draad het verste van de fase is de dimmer uitgang, de middelste twee zijn wisseluitgangen waarvan er dus één is gebruikt voor de ventilator.

Dit geheel vervangen door een nieuwe type zal dus even zoeken worden. Je zou nog kunnen proberen of je de minimale stand kunt aanpassen (het stelschroefje onder "VA") maar met het geadverteerde minimale last ben ik er bang voor. Misschien dat iemand weet of hier ook een led (/ laag vermogen) vervanging voor beschikbaar is. Anders is de optie van @Bakema nog een goeie.

Hè, is @Xander me net voor :+
