Beste Tweakers,

Ik ben voornemens om zonnepanelen op mijn dakkapellen te gaan plaatsen.
De afmetingen van de dakkapellen zijn:

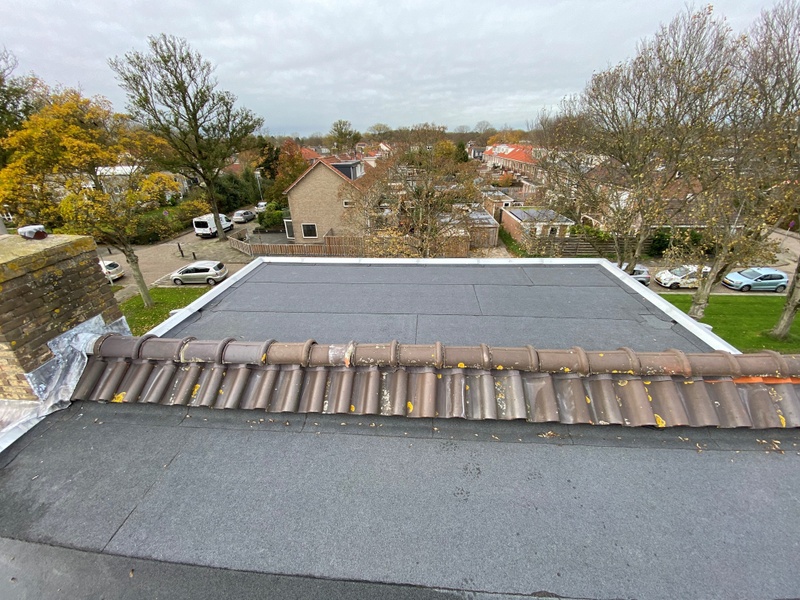

Voor: 2,60 bij 5,40
Afbeeldingslocatie: https://tweakers.net/i/uhIIoRoyervkArrxh2lTyHEGbP8=/800x/filters:strip_icc():strip_exif()/f/image/cbp5baqWVP6spx764MF8gSQo.jpg?f=fotoalbum_large

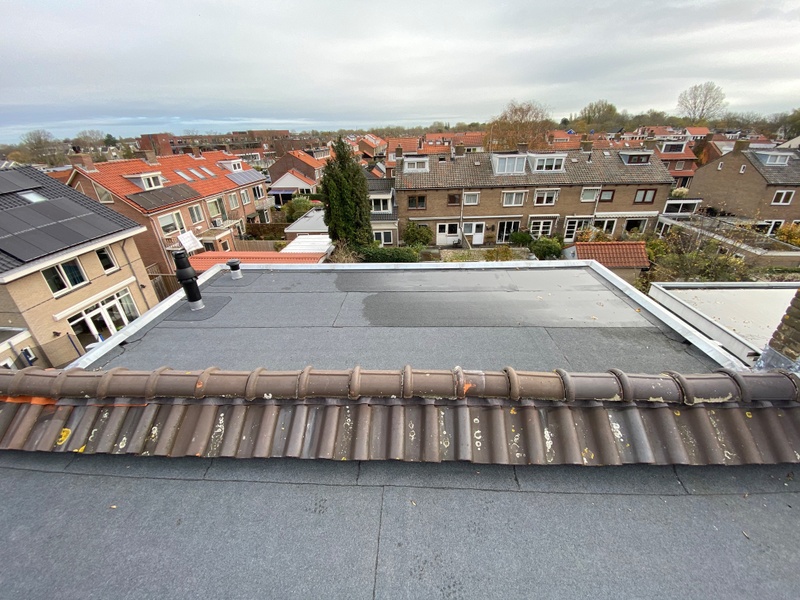

Achter: 2,50 bij 5,00(ivm pijpjes op het dak)
Afbeeldingslocatie: https://tweakers.net/i/HcLQIkowN63Qp77EAdit6dmNt9Q=/800x/filters:strip_icc():strip_exif()/f/image/XAMEGkwZpELQGJULqeldARJQ.jpg?f=fotoalbum_large
Hier zouden eventueel de pijpjes nog weg gewerkt kunnen worden maar is wellicht niet nodig.

Aan beide kanten zit al een pijpje onder een dakpan zodat ik binnen kan komen.

Nu zat ik zelf te denken aan een Oost/West opstelling, 3x een paneel van 1,65m/1,70m gaat wat krap worden ivm afstand tot de dakrand.

Om aan mijn behoefte van rond de 3600 te komen zat ik nu te kijken naar de:
LONGi Half-cut Zonnepaneel | LR4-72HPH-450M
Met:
Enphase IQ 7A Micro-omvormers


Op beide dakkapellen zou ik dan 4 panelen kwijt kunnen en zo aan 3600 komen.

Is bovenstaande aan te raden of zijn er wellicht betere opties?

Dank alvast voor jullie hulp.

Alle reacties


Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
Ik zou dual betonvoeten nemen met 4x 3 panelen in landscape
Op een normale stringomvormer.
Bij winkelman kom ik op ruim 1600 euro uit voor 8x enphase IQ7A + envoy-s +q-relay

Mocht je perse voor 2x 4 panelen gaan kun je ook deze afwachten:
https://solarmagazine.nl/...panelen-lancering-in-2021

[ Voor 23% gewijzigd door AUijtdehaag op 28-01-2021 21:16 ]

PVOutput Github - Div ESP TK: MHI - Clack - Ecodan


Acties:
  • 0 Henk 'm!

  • busscherski
  • Registratie: Maart 2013
  • Laatst online: 06-05 23:41
Heb je er een luchtfoto bij met het noorden boven? Vind ik nog net wat lekkerder denken.

7,945 kWp, Atlantic Explorer 3 270 coil, 5 kW Panasonic monobloc H serie, Tesla Model Y RWD (2024)


Acties:
  • +1 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
@busscherski Kijk ff naar het (de) dak(en) met de zonnepanelen.
Die zijn niet zo gek als ik neem ik aan... ;)

[ Voor 4% gewijzigd door AUijtdehaag op 28-01-2021 21:20 ]

PVOutput Github - Div ESP TK: MHI - Clack - Ecodan


Acties:
  • 0 Henk 'm!

  • busscherski
  • Registratie: Maart 2013
  • Laatst online: 06-05 23:41
AUijtdehaag schreef op donderdag 28 januari 2021 @ 21:17:
@busscherski Kijk ff naar het (de) dak(en) met de zonnepanelen.
Die zijn niet zo gek als ik neem ik aan... ;)
Op basis van wat je schrijft heb ik het bestudeerd. Ik gok dat de achterkant richting oost ligt en de voorkant richting west. Dan liggen de pijpjes gunstig. Maar toch heb ik liever een luchtfoto.

7,945 kWp, Atlantic Explorer 3 270 coil, 5 kW Panasonic monobloc H serie, Tesla Model Y RWD (2024)


Acties:
  • 0 Henk 'm!

  • tomlug
  • Registratie: Januari 2021
  • Laatst online: 23-11-2023

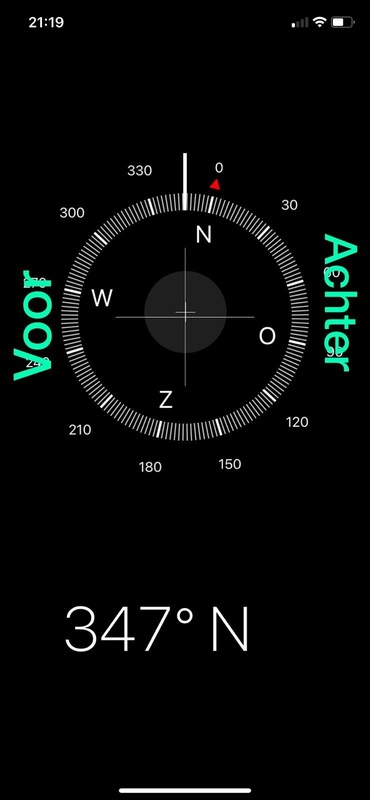

Het klopt dat de voorkant west is en de achterkant oost.
Afbeeldingslocatie: https://tweakers.net/i/j9zQPuaMkOWHTXxgkTeCrXLV7Po=/x800/filters:strip_icc():strip_exif()/f/image/ovaoh7uzE0eyiSiuuinEHOeX.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/SsMwnGg_5k7e-XsLCDKu6tpohR8=/800x/filters:strip_exif()/f/image/0W8GFLOhDbMxJ2JtGXkufXCa.png?f=fotoalbum_large

Staan alleen de dakkapellen nog niet op helaas.

Acties:
  • 0 Henk 'm!

  • Lardman
  • Registratie: April 2011
  • Laatst online: 08:23
In het kader stomme suggesties bestaan niet:

Als je ze volledig plat legt kun je 5 op de 540 bij 260 kwijt en 4 stuks op de 500 bij 240,
Deze leg je met 9 panelen samen in 1 string volledig plat . Gaat prima op iedere huis tuin en keuken 1 string omvormer.

Ik heb het over
JA Solar JAM72S-20-460-MR Mono Perc Zilver Frame Halve Cellen 460Wp

9 * 460 watt is 4140 watt. Daar blijft in platte oprientatie ongeveer 3700 kWh op jaarbasis van over.
Alleen ieder jaar 1 keer een sopje met groene zeep er over en je kunt weer een jaartje toe.

Platdakmontage alla Lardman:

haal standaard dakrails, boor aantal panelen + 1 gaten in de rails, boor 6 mm gaten in 30x30 stoeptegels met een betonboortje, stop er pluggen in en boor RVS schroeven door de rail in de betontegels. Daarmee heb je voor 4 panelen 80kg ballast en voor de 5 panelen 96kg ballast.
De verlengkabel onder de nok door is niet zo gek moeilijk, let er wel op dat je de kabels van de panelen vastzet met tierips. Vervolgens gebruik je standaard mid en eindklemmen. Al met al 15 euro ex de btw aan montagemateriaal inclusief schroeven en pluggen.

9 stuks JA solar 460 bij winkelman is 1280 ex, growatt 3300 X1 kost je 370 ex, kabels en stekkers 50 ex, montagemateriaal zoals gezegd 135, transport onderdelen 110 ex gok ik zo en aanpassen electra is met 150 ex meestal wel bekeken. ZIt je op 2095 ex voor 4140 watt. Bijna 50 cent per wattpiek. Bloody hell wat goedkoop is die boel geworden zeg.

Heb je toch een dijk van een installatie, 9*44 volt onder last is 392 volt, gaat als een tierelier, vraag maar aan migjes. Iedereen die zeurt dat de installatie onder een hoek moet heeft het nog niet helemaal begrepen.

Dit zou ik doen met jouw dak.

=====================

Lees net dat je Longi 450 wil pakken. Qua paneel volledig vergelijkbaar, kun je er op dezelfde manier ook gewoon 9 van kwijt. Komt qua volts onder last op 9*41 is 369 volt uit. Beter wordt het niet zou ik zo zeggen!

[ Voor 6% gewijzigd door Lardman op 28-01-2021 23:14 . Reden: goed lezen is ook een vak ]

2280+1730(O)+1380(plat)+880(N)+2395Wp+640Wp PV (hoezo verslaafd) 3.5kW Houtkacheltje, 2.5 kW Panasonic airco, Loria 6008 duo, sinds 1-07-2018 gasloos E-label A


Acties:
  • +1 Henk 'm!

  • kabeltjekabel
  • Registratie: April 2018
  • Laatst online: 13-02-2021
Lardman schreef op donderdag 28 januari 2021 @ 23:09:
In het kader stomme suggesties bestaan niet:

Als je ze volledig plat legt kun je 5 op de 540 bij 260 kwijt en 4 stuks op de 500 bij 240,
Deze leg je met 9 panelen samen in 1 string volledig plat . Gaat prima op iedere huis tuin en keuken 1 string omvormer.

Ik heb het over
JA Solar JAM72S-20-460-MR Mono Perc Zilver Frame Halve Cellen 460Wp
Wow. Dan zit je op 4 cm van de rand. Maar volledig vlak... elk jaar dat dak op... dat gaat ook vervelen.

Op het 500x240 dak past ook de 490 Wp versie. Je kunt er ook vier van 490 Wp aan elke kant doen. Hoeft het ook niet helemaal vlak.

Acties:
  • +1 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
Ik vraag me af waar je wilt gaan staan voor de jaarlijkse schoonmaak.
Want die is zeker nodig, als ze plat liggen.

Ik heb ze bij de buren op 10 graden liggen ipv 4,5 graden omdat ik het beu was iedere keer het dak op te gaan.
Afbeeldingslocatie: https://tweakers.net/i/m_GB25Ie23DsMHUi5g4uD4ChKNw=/232x232/filters:strip_icc():strip_exif()/f/image/6x3Wkv0G9uLLNumSRA1e6N3W.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/UKmoNgDfbmqG_8jpO2Dq2zfcArU=/232x232/filters:strip_icc():strip_exif()/f/image/4vf0Tp6ceVXjfY2biznzl8VE.jpg?f=fotoalbum_tile


Het liefst zie ik daar panasonics met de waterdrain openingen in de rand.
Maar duur he...

[ Voor 109% gewijzigd door AUijtdehaag op 29-01-2021 05:12 ]

PVOutput Github - Div ESP TK: MHI - Clack - Ecodan


Acties:
  • 0 Henk 'm!

  • 99ruud99
  • Registratie: December 2018
  • Nu online
AUijtdehaag schreef op vrijdag 29 januari 2021 @ 04:47:
Ik vraag me af waar je wilt gaan staan voor de jaarlijkse schoonmaak.
Want die is zeker nodig, als ze plat liggen.

Ik heb ze bij de buren op 10 graden liggen ipv 4,5 graden omdat ik het beu was iedere keer het dak op te gaan.
[Afbeelding][Afbeelding]


Het liefst zie ik daar panasonics met de waterdrain openingen in de rand.
Maar duur he...
Hoeveel wekt het minder op door die hoek? Want kan me zomaar bedenken dat die laag troep die op je zonnepanelen ligt vanaf 10 seconde nadat je net schoon hebt gemaakt ook blokkeert...

Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
@99ruud99
Het verschil in opbremgst is nihil in oost/west.
Het verschil in vervuiling is echter wel groot.
Afbeeldingslocatie: https://static.tweakers.net/ext/f/IWBMZqgqVgRGEX601F18EaSx/full.jpg

Op betonvoeten zou ik ze zover mogelijk naar voren zetten om minder last te hebben van de schoorsteen in het midden.
Enige twijfel in keuze is dan 7 of 10 graden voeten om aan de afstand regeltjes te voldoen tot de zijrand.
Yingli of Panasonic zijn korte panelen. Dus afstand tot de rand is groter.
Maar ook wat breder dus hoger op de voeten.

[ Voor 47% gewijzigd door AUijtdehaag op 29-01-2021 06:35 ]

PVOutput Github - Div ESP TK: MHI - Clack - Ecodan


Acties:
  • 0 Henk 'm!

  • Lardman
  • Registratie: April 2011
  • Laatst online: 08:23
@kabeltjekabel de 490 watt versie heeft te veel ampère en te weinig volt om de omvormer in de sweetspot te krijgen.

Tevens zie ik niet hoe je op 4cm van de rand komt. Dat het mag betekent nog niet dat je het moet doen.


@AUijtdehaag je plaatst de panelen ver naar de rand in 'portet', je staat dus bij het schoonmaken naast de nok, daar is plek zat.

@99ruud99 ik kan niks met je opmerking over troep op de panelen, als het niet enorm mee zou vallen had ik het niet geadviseerd. De minderopwek is enige procenten ten opzichte van 15 graden, minder geen opzichte van 10 of 7 graden.
===========
De 5voordelen van volledig plat montage nogmaals samengevat.

1. De panelen liggen knijtervast met zeer ruim ballast terwijl ze nauwelijks wind pakken

2. Zeer eenvoudige DHZ montage

3. Goedkoop

4. Hoog in de volts op eenvoudige 1 string omvormer

5. Jaarlijkse inspectie van je panelen is geen nadeel maar in mijn optiek aan te raden


Voor de rest weet ik hoe de mede Tweakers er over denken, laten we het er maar over eens zijn dat we het er niet over eens worden.

2280+1730(O)+1380(plat)+880(N)+2395Wp+640Wp PV (hoezo verslaafd) 3.5kW Houtkacheltje, 2.5 kW Panasonic airco, Loria 6008 duo, sinds 1-07-2018 gasloos E-label A


Acties:
  • 0 Henk 'm!

  • tomlug
  • Registratie: Januari 2021
  • Laatst online: 23-11-2023
Dank voor jullie reacties allemaal, ben er zelf alleen nog niet helemaal uit wat voor mij nou het meest gunstigste zou zijn.

Hoeveel dakrand afstand moet je houden als je de panelen op 7 of 10 graden zou leggen?
Wat zou het meest gunstige leg plan zijn voor mijn dak?
De pijpjes zouden eventueel weg kunnen als dat een extra paneel op zou leveren.

Acties:
  • 0 Henk 'm!

  • Pazo
  • Registratie: Mei 2006
  • Laatst online: 17:26

Pazo

Mroaw?

Waar ik niemand over hoor; hoe zit het met je constructie van je dakkapel? Kan die het gewicht wel aan van al het ballast?

Grote Enphase topicIQ Gateway lokaal uitlezenPVOutput
10690Wp op O/W (Barneveld) • Panasonic Aquarea K-serie (7kW) WP • Gasloos per 1-11-2023


Acties:
  • 0 Henk 'm!

  • kabeltjekabel
  • Registratie: April 2018
  • Laatst online: 13-02-2021
Lardman schreef op vrijdag 29 januari 2021 @ 11:26:
@kabeltjekabel de 490 watt versie heeft te veel ampère en te weinig volt om de omvormer in de sweetspot te krijgen.

Tevens zie ik niet hoe je op 4cm van de rand komt. Dat het mag betekent nog niet dat je het moet doen.
Huh? De panelen die jij voorstelt zijn 1052mm breed. Dus 5x1052 + (5+1)*10mm = 5320mm. Houdt je 80mm over, dus 40mm uit de kant.

Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online

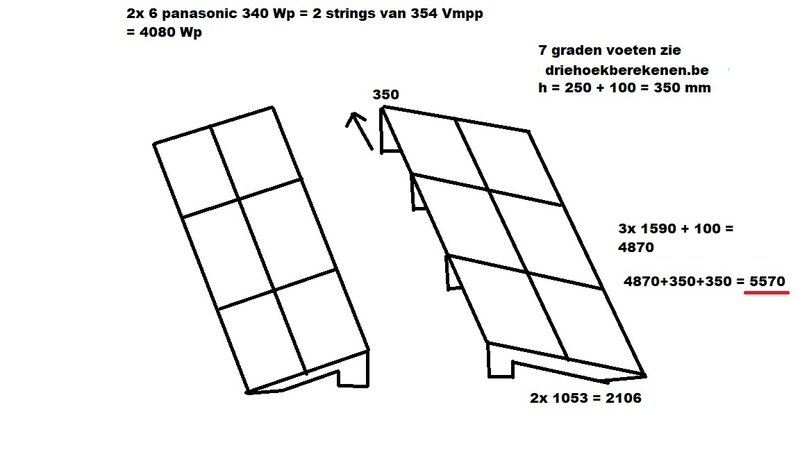

Ik wilde een poging doen maar ik kom grofweg op 5570 breedte, als je je aan de regels wilt houden.
(regels = hoogte <= breedte tot de rand) Maar je hebt maar 5400 , dus kom ik 17 cm tekort.
Het past maar je bent in overtreding.
bijv: 12x 340 Wp = 4080 Wp https://www.winkelman-zon...rt-frame-340wp-pspan.html


Afbeeldingslocatie: https://tweakers.net/i/CA64XIRfx_CWaq10-xOcCpBsPlg=/800x/filters:strip_icc():strip_exif()/f/image/8pnMbXETMRvBQ3P7FXPdeuvi.jpg?f=fotoalbum_large

Dus ik vrees dat je overgeleverd bent aan 2x 1 mtr panelen.
4 per kant in landscape ipv 6
8x 470 Wp =3760 Wp https://www.sun-solar.nl/...9-euro-incl-btw-sunsolar/

Mocht je een keuze maken, kan ik het eventueel nog invoeren in https://www.sunnydesignweb.com/sdweb/
Kies rode knopje nieuw project. en handmatig invullen ipv met het plaatje

Maar dit worden dan (dure) micro omvormers vrees ik ivm te weinig Vmpp op een stringomvormer.
De schoorsteen op zuid levert wel wat schaduw, toch iets om rekening mee te houden.

[ Voor 21% gewijzigd door AUijtdehaag op 29-01-2021 16:39 ]

PVOutput Github - Div ESP TK: MHI - Clack - Ecodan


Acties:
  • 0 Henk 'm!

  • Lardman
  • Registratie: April 2011
  • Laatst online: 08:23
@kabeltjekabel dankjewel voor het scherpe rekenwerk. 4 per kant landscape komt TS dan op uit en of hij die nu volledig plat legt of gaat voor een helling, dat maakt dan ook de wereld niet meer uit. Je zou zelfs 2x APS kunnen gebruiken, ben je ook volledig vrij in of je nou 0, 7 of 10 graden doet.

2280+1730(O)+1380(plat)+880(N)+2395Wp+640Wp PV (hoezo verslaafd) 3.5kW Houtkacheltje, 2.5 kW Panasonic airco, Loria 6008 duo, sinds 1-07-2018 gasloos E-label A
