Verlengen micro usb laadkabel voor wall mount

[rogiertw]

Hallo allemaal, ik heb een vraagje over het verlengen van een micro usb kabel.

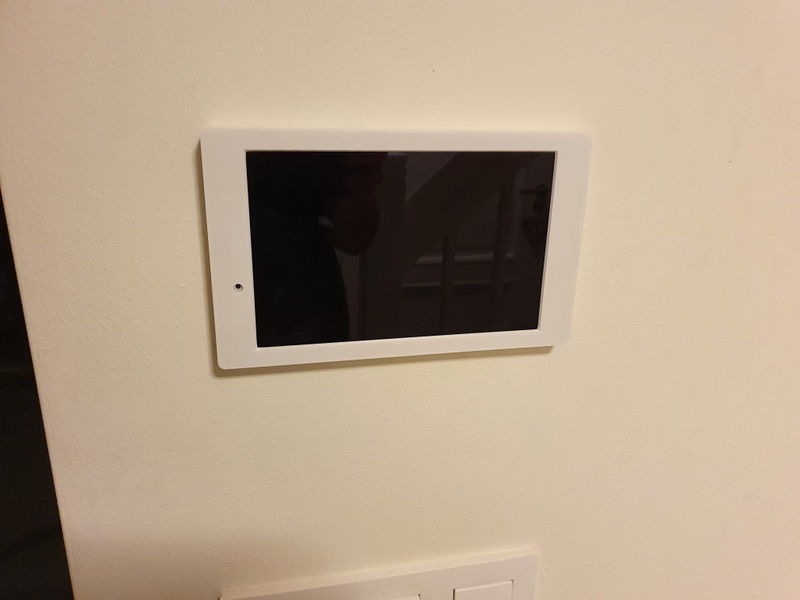

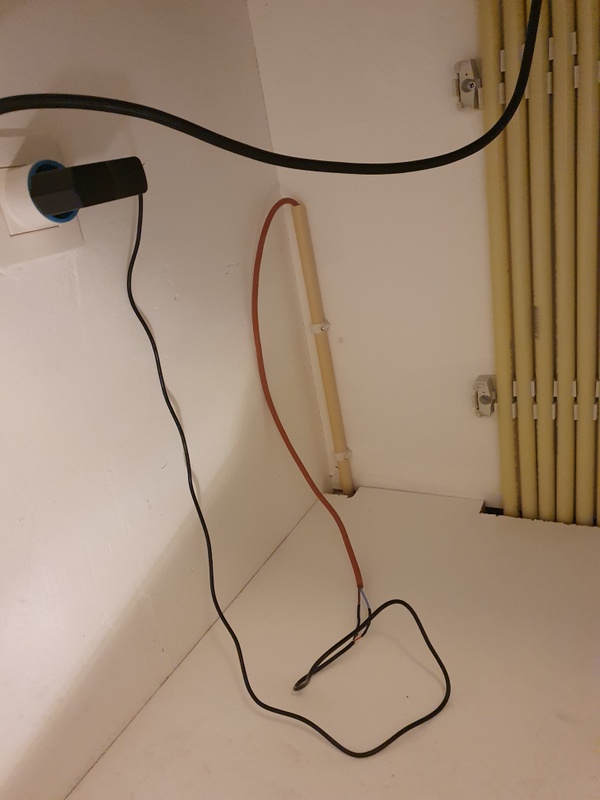

ik heb voor mijn Home Assistant een wall mount opgehangen met daarin een Galaxy Tab A 8.0. Er zit een haakse micro-usb connector bij die in het tablet zit De draad van de connector heeft een zwarte en rode draad die ik verbonden heb aan de rode draden uit een oude telefoonkabel en dit door de loze leiding naar boven getrokken. Daar de draad gesoldeerd aan de gestritpte Samsung micro usb kabel. Als ik vervolgens de stekker erin steek reageert het tablet wel met het 'tekentje' dat hij oplaadt, maar gedurende de nacht is er geen enkel % toegevoegd.

Heeft iemand advies? Zijn de draadjes uit de telefoonkabel wellicht te dun? De lengte van de gehele nieuwe kabel is ongeveer 5 meter.

[MrAngry]

Spanning meten?

[com2,1ghz]

Wat voor lader gebruik je?

[rogiertw]

com2,1ghz schreef op dinsdag 26 januari 2021 @ 11:33:
Wat voor lader gebruik je?

Ik heb eerst de standaard Samsung lader eraan gezet. Heb daarna ook de Samsung lader en het Samsung laaddraadje eraf gehaald en daarna een 5v 2A DC lader eraan gezet. Daarmee stijgt hij 1% in 8 uur...

[com2,1ghz]

rogiertw schreef op dinsdag 26 januari 2021 @ 11:36:
[...]


Ik heb eerst de standaard Samsung lader eraan gezet. Heb daarna ook de Samsung lader en het Samsung laaddraadje eraf gehaald en daarna een 5v 2A DC lader eraan gezet. Daarmee stijgt hij 1% in 8 uur...

Lijkt toch echt dat de weerstand op de kabel te groot is voor de lengte van de kabel.

[rogiertw]

com2,1ghz schreef op dinsdag 26 januari 2021 @ 11:40:
[...]

Lijkt toch echt dat de weerstand op de kabel te groot is voor de lengte van de kabel.

Dus,,, dikkere draad gebruiken... ? Bijvoorbeeld standaard 'huishoud' draad?

[Voor 7% gewijzigd door rogiertw op 26-01-2021 11:41]

[sapphire]

5m en een dun draadje is sowieso vaak geen succes, dus dikkere kabel en meten wat de spanning is is aan begin en einde.
Desnoods regelbare voeding en de spanning iets verhogen naar bv 5,2V.

[sypie]

Of een adapter gebruiken met een hogere spanning. Door de weerstand van de draad verlies je namelijk spanning. Ga maar eens meten hoeveel de spanning is aan de kant van de tablet.

Je hebt het over en telefoonkabel. Daar zitten doorgaans 4 draden in. Wanneer je 2 draden voor de plus en 2 draden voor de min gebruikt heb je al een keer zoveel draaddoorsnede dan wanneer je maar 1 draadje voor beiden gebruikt. Dat kan ook nog verschil maken.

[CappieL]

je hebt geen ruimte om de voeding (220V->USB-stekker) dichterbij de tablet te brengen?

[MrAngry]

rogiertw schreef op dinsdag 26 januari 2021 @ 11:36:
[...]


Ik heb eerst de standaard Samsung lader eraan gezet. Heb daarna ook de Samsung lader en het Samsung laaddraadje eraf gehaald en daarna een 5v 2A DC lader eraan gezet. Daarmee stijgt hij 1% in 8 uur...

Even de luie denker: 1% in 8 uur is toch perfect eigenlijk? Vol aan de muur hangen en niets meer aan doen.

[CappieL]

MrAngry schreef op dinsdag 26 januari 2021 @ 11:51:
[...]


Even de luie denker: 1% in 8 uur is toch perfect eigenlijk? Vol aan de muur hangen en niets meer aan doen.

Als het +1% in 8 uur onder volle belasting is, is het goed. Maar als dit 8 uur in standby (geen scherm aan etc) is, loopt hij onder een beetje belasting toch leeg.

@rogiertw, kun je meer zeggen over het gebruik van de tablet deze 8 uur?

[rogiertw]

CappieL schreef op dinsdag 26 januari 2021 @ 11:50:
je hebt geen ruimte om de voeding (220V->USB-stekker) dichterbij de tablet te brengen?

Helaas, dichterbij is er geen optie. Zit geen wcd bij de mount. Alleen uitgang v/d buis.

MrAngry schreef op dinsdag 26 januari 2021 @ 11:51:
[...]

Even de luie denker: 1% in 8 uur is toch perfect eigenlijk? Vol aan de muur hangen en niets meer aan doen.

Ik snap je lui gedachte...:-D Maar ik wil de lader ook niet continu 'aan' hebben staan.

[rogiertw]

CappieL schreef op dinsdag 26 januari 2021 @ 11:54:
[...]


Als het +1% in 8 uur onder volle belasting is, is het goed. Maar als dit 8 uur in standby (geen scherm aan etc) is, loopt hij onder een beetje belasting toch leeg.

@rogiertw, kun je meer zeggen over het gebruik van de tablet deze 8 uur?

Dat kan ik zeker... dit was onbelast gedurende de nacht en scherm uit inderdaad. Enige belasting is dat de HA app af en toe statussen doorgeeft van interne sensoren... zoals bijvoorbeeld accustatus.

[com2,1ghz]

Voor alleen stroom heb je 2 aders nodig toch? een - en een +. Zou dit niet werken met een speaker kabel met een voldoende dikte met daaraan een micro usb stekker?

[CappieL]

com2,1ghz schreef op dinsdag 26 januari 2021 @ 13:04:
Voor alleen stroom heb je 2 aders nodig toch? een - en een +. Zou dit niet werken met een speaker kabel met een voldoende dikte met daaraan een micro usb stekker?

Klopt, echter heeft een 'standaard' usb-kabel meer dan 2 aders. De overige aders zijn voor data. Deze kun je echter ook gebruiken voor spanning (zolang je ze maar aan het begin en eind op de juiste (spanning-)connector verbindt.

Je kunt de weerstand over een kabel verminderen door dikkere aders te nemen (of meer aders = ook dikker)

[Voor 9% gewijzigd door CappieL op 26-01-2021 13:11]

[Tadango]

com2,1ghz schreef op dinsdag 26 januari 2021 @ 13:04:
Voor alleen stroom heb je 2 aders nodig toch? een - en een +. Zou dit niet werken met een speaker kabel met een voldoende dikte met daaraan een micro usb stekker?

Goed idee maar een lader die meer dan 5V heeft scheelt ook. 5.2/ 5.4V met een goede kabel zal een stuk beter laden.

[com2,1ghz]

Tadango schreef op dinsdag 26 januari 2021 @ 13:48:
[...]


Goed idee maar een lader die meer dan 5V heeft scheelt ook. 5.2/ 5.4V met een goede kabel zal een stuk beter laden.

Daarintegen kost een 5 meter speakerkabel geen drol als het ook nog eens zou werken met de standaard USB lader.
Zo n variabele adapter waarvan je de spanning op een tiende nauwkeurig kan afstellen met 2A kost denk ik wat meer.

[rogiertw]

Ik heb hier nog een siliconen kabel (deze: https://www.sandervunderink.nl/draad-kabel/siliconenkabel/) liggen die ik gebruikt heb voor spotjes. Dikkere draden dus die ga ik er vanavond even doortrekken en dan meten. Keep you posted hier. Alvast dank voor het meedenken!!

[Voor 14% gewijzigd door rogiertw op 26-01-2021 13:59]

[Butz0rs]

com2,1ghz schreef op dinsdag 26 januari 2021 @ 13:04:
Voor alleen stroom heb je 2 aders nodig toch? een - en een +. Zou dit niet werken met een speaker kabel met een voldoende dikte met daaraan een micro usb stekker?

Vaak heeft de lader een weerstand tussen de datalijnen om aan te geven dat het een dedicated charger is, en dat deze met meer dan 500mA kan laden.

[Tadango]

com2,1ghz schreef op dinsdag 26 januari 2021 @ 13:54:
[...]

Daarintegen kost een 5 meter speakerkabel geen drol als het ook nog eens zou werken met de standaard USB lader.
Zo n variabele adapter waarvan je de spanning op een tiende nauwkeurig kan afstellen met 2A kost denk ik wat meer.

Ik bedoel ook zo'n usb stekker adapter. Niet elke heeft altijd 5V

[Erasmo]

Is de beste oplossing in dit geval niet gewoon een degelijke usb kabel van 5 meter?

[rogiertw]

Erasmo schreef op dinsdag 26 januari 2021 @ 14:59:
Is de beste oplossing in dit geval niet gewoon een degelijke usb kabel van 5 meter?

die trek ik niet door de buis heen hoor.. ;-)

[Erasmo]

rogiertw schreef op dinsdag 26 januari 2021 @ 15:02:
[...]


die trek ik niet door de buis heen hoor.. ;-)

Welke diameter heeft de loze leiding? De micro kant moet toch wel door een vrij dunne leiding passen?

[rogiertw]

Erasmo schreef op dinsdag 26 januari 2021 @ 15:19:
[...]

Welke diameter heeft de loze leiding? De micro kant moet toch wel door een vrij dunne leiding passen?

Microzijde kan inderdaad prima. Ik wil echter de draad binnen de mount houden. Ziet er niet uit dat er stekkertje uitsteekt... Sorry, pietje precies dingetje.. ;-)

[SA007]

Heb je bij de tablet ruimte voor een dc/dc blokje, dan kan je 12V op de draad zetten en er 5V van maken bij de tablet waardoor de lange draad geen probleem meer is.

Je kan bijv dan de inhoud uit een auto-usb lader pakken.

[Sine]

Gewoon een dikke kabel moet genoeg zijn, die telefoonkabel is echt te flimsy.

Knoop ook de datalijnen aan de tablet kant aan elkaar, dit is voor het apparaat een teken dat het een voeding is en dat daar meer stroom uit gehaald mag worden.

[rogiertw]

Zojuist nette siliconenkabel getrokken en aangesloten. Even de lader doorgemeten en die gaf 5.34 volt aan, prima dus. Alles gesoldeerd en de slimme schakelaar even geswitched. Tablet geeft aan dat hij laadt en binnen 10 minuten is hij 11% verder. Problem solved dus. Bedankt voor het meedenken!!
