Relay bord mooi 'afpatchen'?

[Carharttguy]

Hoi iedereen

Bestaat er een mooie manier om een relay board 'af te patchen'?
Ik heb her over zo'n bordje:


Nu lus ik die terminal blocks door met korte kabeltjes, maar dat oogt zo rommelig. Bestaan er een soort insteekstekkers voor die terminal blocks?

Hoe werken jullie zoiets mooi af voor een eindproduct?

Note: Ik ken niet zoveel van elektronica, ben meer met netwerken bezig. Misschien denk ik daardoor sneller aan stekkertjes etc.

[Felyrion]

Ligt er maar net aan waar het in komt of hoe je het geheel gaat monteren. Ik probeer meestal te groeperen. Dus wel losse kabeltjes, maar dan per relais samen in een krimpkousje bijvoorbeeld. Ook omdat deze meestal naar verschillende kanten moeten.
Eventueel samen nog weer bundelen met een grote krimpkous of sleeve voor langere stukken.

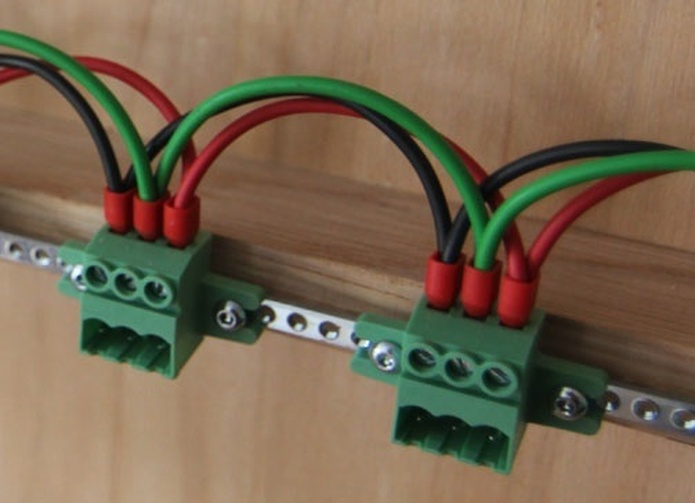

Beetje dit idee, maar dan het laatste stukje dus heatshrink met 3 kabeltejs erin.


Als het in een box ofzo komt dan bundel ik meestal met een combinatie van krimpkous en klitteband rol om bundeltjes te maken.

[septillion]

Echte doorlus voor terminal blokjes ken ik niet. Zeker niet om niet in de weg te zitten voor de andere en de onregelmatige afstand.

Netste wat ik zo kan bedenken is of een streng maken met twin adereindhulzen of alles (of iig de C) te patchen naar (DIN) terminal blocks.

Let er wel op dat de meeste van deze relais modules verschrikkelijke scheiding (creepage) hebben tussen HV en LV.

[memphis]

Draden met massive aders gebruiken en netjes buigen en langs elkaar leggen en dan opknopen tot een mooie kabelboom.
Poeh, nu ik er weer aan denk, LTS tijd, zo'n 35 jaar geleden

[jeroen3]

Kabelgoot.

[Steefph]

Je hebt steekbruggen voor terminals maar, of je daar echt mee geholpen bent

[LordSinclair]

Dat zijn depont aansluitingen. Daar kan je in allerlei soorten stekkers voor krijgen en dan zelf de kabels in knijpen. Of kant en klaar kopen.

[Voor 15% gewijzigd door LordSinclair op 25-01-2021 12:40]

[SiorcGeal]

Als er geen 220V over de kabeltjes gaat kun je toch een rj45 patchkast toepassen. Zo heb je een los te koppelen verbinding gemaakt voor mijn NPN sensor die mijn watermeter uitleest.

Per relais 1 kabel en 1 patch(punt). Iedere keer dezelfde 3 kleuren op dezelfde positie.

[Voor 7% gewijzigd door SiorcGeal op 25-01-2021 13:27]

[_ferry_]

Kabelgootje, dan frot je daar de overtollige lengte in, de common/voeding kun je netjes doorlussen met draad en twin adereindhulsjes. Dat is eigenlijk zoals je het in schakelkasten ziet.

[Sine]

Carharttguy schreef op maandag 25 januari 2021 @ 12:14:
Hoi iedereen

Bestaat er een mooie manier om een relay board 'af te patchen'?
Ik heb her over zo'n bordje:
[Afbeelding]

Nu lus ik die terminal blocks door met korte kabeltjes, maar dat oogt zo rommelig. Bestaan er een soort insteekstekkers voor die terminal blocks?

Jazeker, adereindhulzen:

Bij ali met tang voor een prikkie onder de naam "ferrules"
https://www.aliexpress.com/item/1005001785078293.html

En om door te lussen bestaan er "twin" hulzen waar twee draden in kunnen.
Een regel met bedraden van dit soort spul is dat je nooit meer dan twee draden onder een klem zet.





En zoals _ferry_ al zei, bedradingskoker, die heb je in alle soorten en maten.

[Carharttguy]

Bedankt iedereen, ik denk dat ik inderdaad voor adereindhulzen ga gaan.
