Internal USB 3.1-C adapter

[btp808]

Beste Tweakers,

Zit nu mijn Corsair Crystal 680X i.c.m een STRIX B550-F te koppelen en kom er nu pas achter dat het mobo een USB 3.1 type C mist.

Ik heb al wat random Amerikaanse posts gevonden die me vervolgens naar Amazon US sturen maar daar heb ik helaas weinig aan.

Daarom de vraag: wat raden jullie aan? De USB 3.0 is ook al in gebruik voor de 2e front panel connector. Wellicht een PCI-E kaart? Ik kan er geen vinden die een internal connector heeft namelijk.

Hoor het graag, en bij voorbaat dank! 😊

[btp808]

[ Voor 33% gewijzigd door btp808 op 23-01-2021 17:37 ]

[kluyze]

Ik heb de aansluiting nog nooit gezien, maar blijkbaar is dat een USB 20 pin Type-E (?) connector. Het zou populair moeten zijn op moederborden?

Ik zie een delock M.2 adapter:
https://www.delock.com/pr...o-M-2/63330/merkmale.html

En op Amazon staat een usb controller met zo een poort:
https://www.amazon.com/Si...ctor-Type-C/dp/B07R2MH4KV

Of een adapter voor rechtstreeks op de usb 3 header van je moederbord:
https://usb.brando.com/us...oard_p21792c0042d015.html
(Geen idee waar die makkelijk te krijgen is)

Maar in het slechtste geval geeft het je wat zoektermen waarmee je misschien zelf een controller kan vinden.

[ Voor 32% gewijzigd door kluyze op 23-01-2021 18:12 ]

[btp808]

Volgens de documentatie een 3.1 type C als ik het goed zie

[kluyze]

De type C staat voor de aansluiting aan de buitenkant van de behuizing, dus de usb-c aansluiting voor- of achteraan de kast.

Geen idee of usb type E veel gebruikt wordt voor usb-c aansluitingen, maar de type C connector is die dat ook op moderne telefoons aanwezig is.

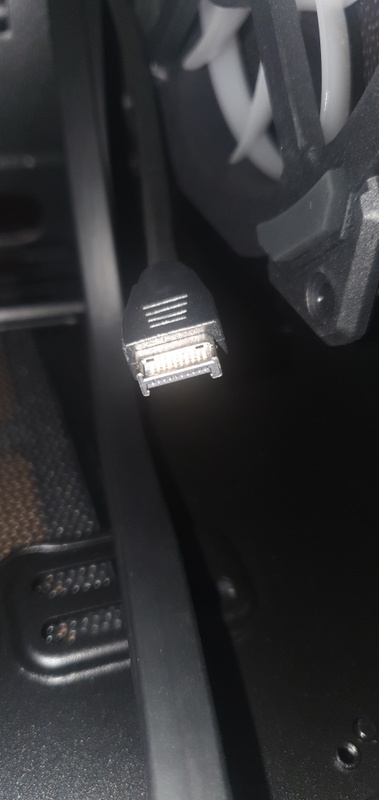

Hier laten ze bv een voorbeeld zien van een type E connector, welke best veel op die jij op foto hebt staan lijkt:
https://www.eevblog.com/f...ype-e-front-panel-header/

[btp808]

Helder. Thanks so far guys. Ik denk dat ik de type C op de front panel maar gewoon laat zitten. Maar zou dit ook in de vorm van een PCI-E kaart gekoppeld kunnen worden?

[kluyze]

De link naar amazon die ik in mijn eerste bericht had staan is een pci-e kaart:
https://www.amazon.com/Si...ctor-Type-C/dp/B07R2MH4KV

De delock m.2 zou je in theorie ook op een pci-e kaart kunnen steken :
https://www.delock.com/pr...o-M-2/63330/merkmale.html
Hier hebben ze het trouwens over een USB 3.2 key A 20 pin female port. Die term zie ik ook wel eens voorbij komen.

Delock zou ook pci-e kaarten moeten hebben:
https://www.delock.com/produkte/S_89029/merkmale.html

[ Voor 10% gewijzigd door kluyze op 23-01-2021 20:04 ]
