Welke solar stekker?

[Kets_One]

Allen,

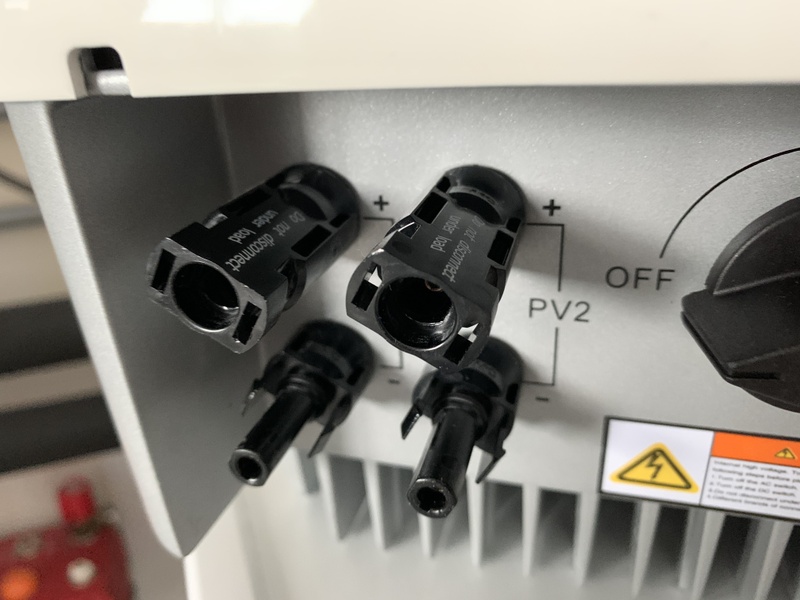

Graag wil ik jullie advies vragen over welke solar stekker is weergegeven op de volgende foto van mijn nieuwe omvormer (Goodwe GW3600D-NS). Zelf vermoed ik dat dit een H4 stekker is.

Om deze omvormer goed aan te sluiten heb ik dus twee sets stekkers nodig. Ik heb op de websites van solar-bouwmarkt en winkelman gekeken, maar ik zie geen H4 stekkers. Waar kan ik deze bestellen?

Heb ik ook nog een krimptang nodig? Voor vier stekkers kan dit nogal een prijzige zaak worden...
Iemand een idee? Wie kan mij helpen?

[mkleinman]

Dit is MC4. Tegenwoordig de defacto standaard als het aan komt op het aansluiten van PV panelen.Daar heb je inderdaad een speciale krimptang voor (nodig) mogelijk dat je die ergens kan lenen?

Edit:

Als je zoekt op google dan kom je diverse websites tegen waar je de connectoren kan bestellen, vandaar dat ik hier geen linkjes had genoemd

[ Voor 28% gewijzigd door mkleinman op 17-01-2021 14:35 ]

[No Hands]

Dat is MC4 idd, ik weet niet waar je woont maar ik heb een MC4 tang kop van noord holland die je wel even mag lenen.

[Rol-Co]

Die stekkers worden vaak meegeleverd met de omvormer. Ook zijn ze tekoop die je zonder tang aan kan zetten.

Nog een optie is 1 kant en klare kabel mc4 kopen met dus een man en vrouw en 2 setjes sunclix stekkers, knip je de kabel in 2e en zet er sunclix aan, aan de panelen van dak ook en voila.
Misschien had je die al aan je kabels zitten, dan is dat zeker de betere optie, sunclix kan je handmatig aanzetten, geen gereedschap nodig.

[Kets_One]

@Rol-Co
Dat is inderdaad een erg goed idee...
op de huidige DC kabels zitten Sunclix stekkers, welke ik graag laat zitten.

Dus het volgende ga ik bestellen:
Vier kabels met MC4 stekkers (2x male, 2x female) en daarnaast vier losse sunclix stekkers (2x male, 2x female).

[Rol-Co]

Kets_One schreef op zondag 17 januari 2021 @ 15:40:
@Rol-Co
Dat is inderdaad een erg goed idee...
op de huidige DC kabels zitten Sunclix stekkers, welke ik graag laat zitten.

Dus het volgende ga ik bestellen:
Vier kabels met MC4 stekkers (2x male, 2x female) en daarnaast vier losse sunclix stekkers (2x male, 2x female).

4 kabels mc4 ? 1 verlengkabel doorgeknipt heb je toch een male en female? Heb je 2 strings doe je dat 2x.

Zo dus, en knip je door in het midden.

https://www.elektramat.nl...QAtRTHGAdnx8aAs4HEALw_wcB

[ Voor 23% gewijzigd door Rol-Co op 17-01-2021 16:06 ]

[ericplan]

Of je koopt het kant en klaar:
https://www.phoenixcontac...079531&library=nlnl&tab=1

[Kets_One]

@Rol-Co
Dank! Jouw oplossing werkt prima! Vanmorgen geïnstalleerd en nu draait alles.

Allen bedankt voor het meedenken!

[twain4me]

nog een alternatief

Weidmuller heeft een stekker die je kan gebruiken zonder krimptang.
formeel moet het alleen een staubi mc4 zijn en die is er alleen in de versie die je moet krimpen.

https://www.kabel24.nl/we...0MxSzc1GgLERoC2d4QAvD_BwE

[AUijtdehaag]

@twain4me Lees je wel?

[Meester_J]

Krimptang voor MC4 kan je hier lenen in Zwartebroek.
Oh, het is al opgelost

[ Voor 21% gewijzigd door Meester_J op 20-01-2021 13:14 ]

[twain4me]

AUijtdehaag schreef op woensdag 20 januari 2021 @ 13:11:
@twain4me Lees je wel?

Aangezien ik dat als een retorische vraag kan beschouwen geef ik maar geen antwoord

[AUijtdehaag]

Blij dat het werkt.

Maar waarom zitten er eigenlijk sunclix op?
Daar hoort toch een SMA aan vast te hangen en wat is daar mee gebeurd?

[Kets_One]

AUijtdehaag schreef op woensdag 20 januari 2021 @ 13:18:
Blij dat het werkt.

Maar waarom zitten er eigenlijk sunclix op?
Daar hoort toch een SMA aan vast te hangen en wat is daar mee gebeurd?

Er hing een Zeversolar (was budgetmerk van SMA tot een paar jaar geleden).
Deze gaat echt beroerd met schaduw om, vandaar vervanging door Goodwe.
Ik ga het inde gaten houden in het voorjaar

Nu nog een datalogger om PVOutput mee te voeden.
Daar zag ik ook al een leuk draadje over lopen.

[ Voor 0% gewijzigd door Kets_One op 20-01-2021 13:37 . Reden: typo ]
