Kaart met videoboodschap ontgrendelen

[U.wildschut]

Mijn vraag:

Ik heb nog een oude fysieke kaart liggen, wanneer je deze opent speelt er een video af. Nu wil ik hier een andere video opzetten. Echter herkend de computer het device niet wanneer ik deze met een USB aansluit, hij laadt dan enkel op. Weet iemand of er een mogelijkheid is zo'n kaart te ontgrendelen om er wel zelf op te schrijven?

[ Voor 35% gewijzigd door U.wildschut op 14-01-2021 10:34 ]

[Yorinn]

Dit heeft niets met Vraag & Aanbod Overig te maken, gezien het geen advertentie is. Daarom schop ik het topic ook door richting Modding, Mechanica & Elektronica.

[Yorinn]

Dit heeft niets met Vraag & Aanbod Overig te maken, gezien het geen advertentie is. Daarom schop ik het topic ook door richting Modding, Mechanica & Elektronica.

[BasilFX]

Heb je meer details?

Wat voor een kaart is het? Werkt deze nog? Wat voor een nummers staan er op de chip? Doet de PC wel iets (bijvoorbeeld in apparaatbeheer)? Andere (soort) USB-poort geprobeerd?

[U.wildschut]

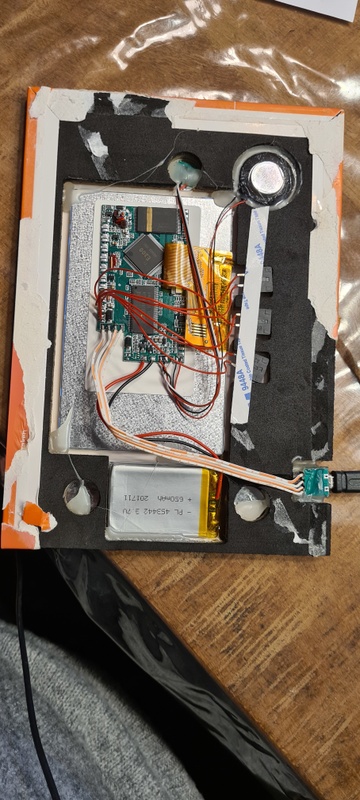

Zie voorkant van de kaart met scherm.
Hij werkt nog met de video die erop staat. Laadt ook nog op via USB.

Computer geeft helemaal geen signaal wanneer deze wordt aangesloten via USB. Via schijfbeheer zie ik hem ook niet staan. Ik heb ook geprobeerd via energiebeheer batterij uit te schakelen ook dat werkt niet helaas.

Hierbij ook een betere foto van de kaartjes die erin zitten.

[MsG]

Het zal denk ik eerder data staan die er op geflashed is, ipv dat de chip mooi als USB-opslag werkt.

Krijg je bij apparaatbeheer überhaupt niks extra te zien, ook geen COM-poort?

Dan vermoed ik dat de USB-poort enkel voor laden is.

[Patrock]

Durf het niet met zekerheid te zeggen, ken de print verder niet en kan het ook niet inschatten. maar linksonder, is dat niet ook een USB header solder pad?

Wel leuk projectje

[U.wildschut]

@MsG in apparaatbeheer gebeurt niets als ik deze USB aansluit.

[MsG]

Dan is de USB puur voor de 5V-voedingslijnen. Dan wordt het wat meer speuren op chipniveau ben ik bang.

[Christoxz]

Staan er nummers/texten op de PCB zelf?
Heeft netjes een controller & flash, dus grote kans inderdaad dat de usb poort alleen voor laden is, en de data anders geflashed moet worden.

Welke kabels lopen van de PCB naar de usb connector, hoeveel draden zijn dit?
Als het het er maar 2 zijn, 100% geen data mogelijk via de poort.

[Raling]

Hee, ik heb er hier ook zo'n vergelijkbare kaart gekregen! Het eerste wat ik heb gedaan is 'm uit elkaar halen natuurlijk. Die van mij is echter wel herkenbaar als USB-device op Linux.

Naar de micro-USB connector gaan bij mij ook 4 draadjes (+5V, GND, D-, D+) terwijl ik bij de jouwe maar 3 draadjes zie. Dat is er helaas eentje te weinig om via de USB-connector data te kunnen verzenden.

Edit: dat is niet waar. Ik zie er toch 4. Zat naar de verkeerde te kijken. Denk dus dat ie softwarematig gelocked is.

MsG schreef op donderdag 14 januari 2021 @ 13:15:
Dan is de USB puur voor de 5V-voedingslijnen.

Wat hij net zei dus.

[ Voor 30% gewijzigd door Raling op 14-01-2021 13:18 ]

[U.wildschut]

Hierbij een foto van de draadjes naar usb poort

[Christoxz]

U.wildschut schreef op donderdag 14 januari 2021 @ 13:19:
[Afbeelding]

Hierbij een foto van de draadjes naar usb poort

Daar zou data door heen moeten gaan (Tenzij er iets in de PCB gebridged moet worden, om dat te laten werken)
Er is in iedere geval niet voor de lol 4 draadjes getrokken.

Zitten de kabels goed? Eventueel een multimeter bij de hand?

Kan de PCB trouwens los? Hoe ziet de achterkant er uit, wellicht wat meer info.

Edit:
kwam het volgende tegen op google, met de zelfde E200 chip.

My device has two buttons, one that is depresed when opening the folder and a second one that is hidden inside the carton folder below the middle of the screen.

Connect to USB, wait until the charging battery icon is shown. Then press the button 13 times (not the power on switch but the one connected to TMC2 on the PCB). You will see "usb device is connecting now" and the device will be mounted.

https://gist.github.com/probonopd/33d94169ceaacc33e814

Data kan dus ook uiteraard geblokt worden nadat je de juiste handelingen uitvoert.


Edit2:
https://unframework.com/2...ng-a-video-greeting-card/
Niet helemaal wat je wilt, maar wellicht een alternatief projectje mocht het flashen niet lukken

Ref:
https://linux-sunxi.org/E200
https://www.mikrocontroll...37/F1E200_Datsheet_V1.pdf

[ Voor 45% gewijzigd door Christoxz op 14-01-2021 13:30 ]

[U.wildschut]

[U.wildschut]

@Christoxz thnx! Nuttige artikelen ik ga mij er vanavond even in verdiepen

[_ferry_]

Anders zit er ook nog een SPI aansluiting op zie ik. Wellicht dat je daar nog wat uit kunt krijgen of juist in kunt sturen.

[DurkVell]

De gebruikte usb-kabel is wel oké neem ik aan?

[dimi72]

Je dient hiervoor wel een data usb kabel te gebruiken.
Een waarmee je dus ook toegang kan krijgen met je Android telefoon.

Een kabel waarmee je alleen kan laden gaat niet werken.

[World Citizen]

Wat staat er op de kaart als ik mag vragen?

Is het een persoonlijke kaart of bijvoorbeeld een reclame van een bedrijf.

Anders verwoord: Denk je dat er maar 1 van deze kaarten is met dit filmpje, of denk je dat er 1000 gemaakt zijn met dit exacte filmpje?
