Led driver

[pvpke]

Beste Tweakers,

Ik zit hier met een defecte bouwlamp en vindt het zonde om hem geheel weg te gooien. Eerst heb ik hem open gemaakt om te zien of er niet een component zwart was waardoor ik die eerst ging proberen te vervangen. Dit was op het eerste zicht niet te zien dus die optie geef ik al op.

Nu het zoeken naar een vervanger blijkt ook niet zo simpel te zijn aangezien ik geen onderdeel vindt met exact dezelfde specificatie en ook als ik zoek op het artikelnummer vindt ik niets.

Ikzelf kwam bij deze uit: https://nl.aliexpress.com...b201602_,searchweb201603_

Ik hoor graag een kenner zijn advies

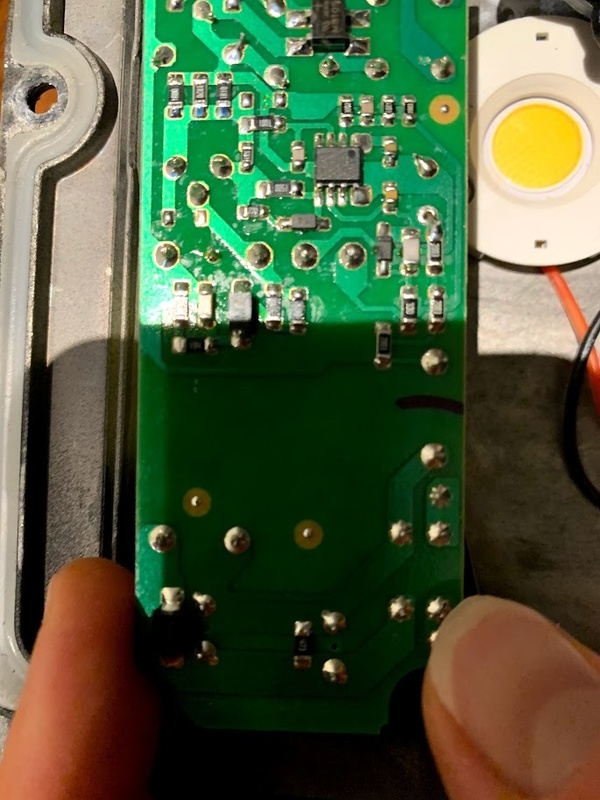

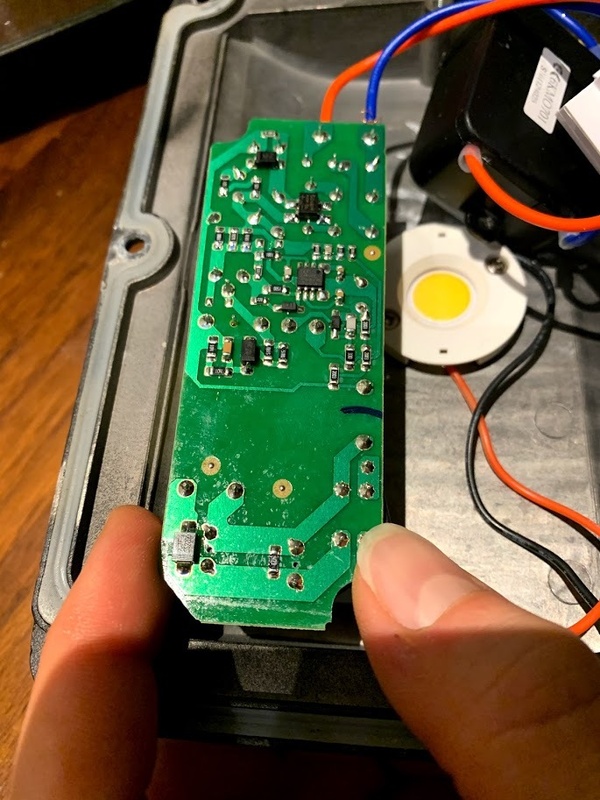

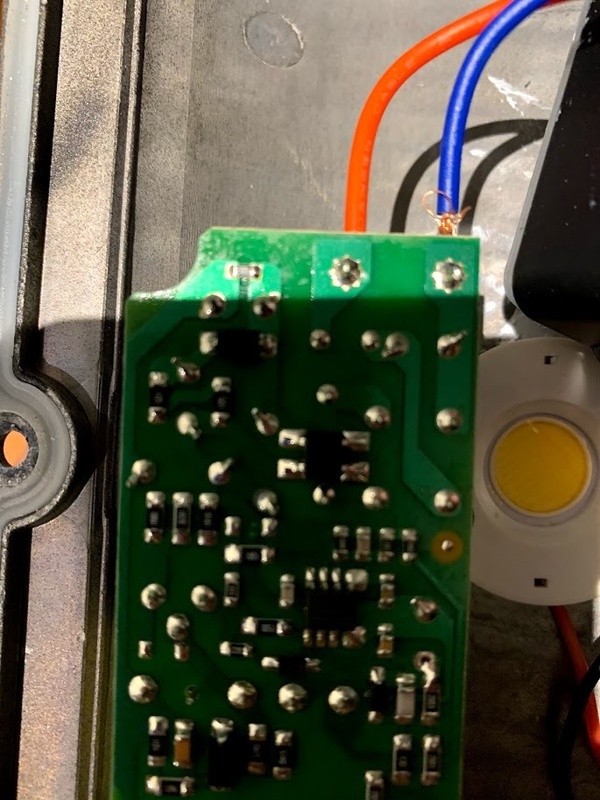

Hier alvast wat foto's.














Groeten

[TMDC]

Het 30W-model wat je hebt gevonden zou geschikt zijn voor wat je wil doen (je hebt een constant current voeding nodig van >=630mA).

[pvpke]

TMDC schreef op woensdag 13 januari 2021 @ 11:57:
Het 30W-model wat je hebt gevonden zou geschikt zijn voor wat je wil doen (je hebt een constant current voeding nodig van >=630mA).

De specs geven 600mA aan op aliexpress. Maar dat beetje verschil maakt dus niet zoveel uit neem ik aan? Ook de DC range komt niet helemaal overeen maar wel in grote lijnen en dat zou voldoende moeten zijn neem ik aan?

[teaser]

De secundaire stroom moet zo goed mogelijk overeenkomen. Minder mag, maar de led gaan dan minder hard branden. Iets meer zal ook wel werken, maar je led gaat sneller verslijten.
Voor de secundaire spanningsrange, zorg dat de max spanning van de nieuwe driver minstens zoveel is als die van de oude.

[ Voor 3% gewijzigd door teaser op 13-01-2021 12:45 ]

[teaser]

https://www.distrelec.be/...well-pln-30-48/p/16903189
https://www.zbeshop.be/pr...0ma-downlicht-22w-kimera/

[pvpke]

teaser schreef op woensdag 13 januari 2021 @ 12:44:
De secundaire stroom moet zo goed mogelijk overeenkomen. Minder mag, maar de led gaan dan minder hard branden. Iets meer zal ook wel werken, maar je led gaat sneller verslijten.
Voor de secundaire spanningsrange, zorg dat de max spanning van de nieuwe driver minstens zoveel is als die van de oude.

Dan kom ik bij deze uit als ik je aanbeveling volg;
Secundair;
38-48V (origineel 30-42V)
600mA (origineel 630mA)

https://nl.aliexpress.com...b201602_,searchweb201603_

[teaser]

Die ziet er ook ok uit.
Persoonlijk ben ik wel niet zo'n fan van voedingen uit China, maar om in een bouwlamp in te bouwen zal het wel ok zijn, daar ben je toch altijd in de buurt als deze in gebruik is.

[TMDC]

Eens met @teaser, en het zijn Chinese specificaties en die moet je vaak met een korreltje zout nemen.

Overigens, ik zie ook een PIR-detector. Is die niet defect waardoor hij niet aan schakelt?

[pvpke]

Ik hoor de PIR klikken en zie hem ook de led schakelaar geschakelde voeding aanleveren.

Ik snap dat wanneer je hier iets koopt je meestal iets meer garantie hebt. Maar dingen die uitbranden heb ik al even niets meer van gehoord of gezien. De spullen zijn in mijn ogen ook wel een stuk verbeterd welke uit China komen hoor. Als je het prijsverschil ziet mag die iets sneller defect gaan. Als er kans is op uitbranden of iets dergelijks is het natuurlijk minder interessant om goedkoper aan te kopen.

Over de uitgaande spanning. Hoe moet ik dit zien? De spanning hangt af van welke de led zal vragen vandaar dat hij maximaal zeker hetzelfde kunnen halen of hoe moet ik dit juist zien?

[TMDC]

pvpke schreef op woensdag 13 januari 2021 @ 13:18:
Ik hoor de PIR klikken en zie hem ook de led schakelaar geschakelde voeding aanleveren.

Just checking, om alle andere dingen even uit te sluiten.

pvpke schreef op woensdag 13 januari 2021 @ 13:18:
Ik snap dat wanneer je hier iets koopt je meestal iets meer garantie hebt. Maar dingen die uitbranden heb ik al even niets meer van gehoord of gezien. De spullen zijn in mijn ogen ook wel een stuk verbeterd welke uit China komen hoor. Als je het prijsverschil ziet mag die iets sneller defect gaan. Als er kans is op uitbranden of iets dergelijks is het natuurlijk minder interessant om goedkoper aan te kopen.

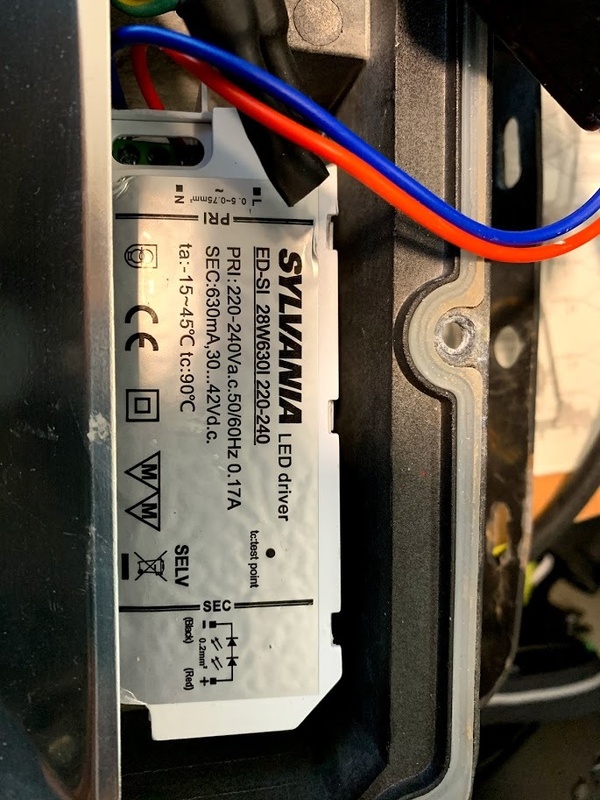

Er is altijd kans op uitbranden, alleen is die bij no-name Ali dingen uit China vaak wat hoger dan bij bijv. de merkdingen zoals de Sylvania die er nu in zit. Je wil niet dat de aluminium behuizing van je bouwlamp onder spanning komt te staan omdat iemand zich het er makkelijk van af heeft gemaakt toen de PCB van de voeding werd ontworpen.

[teaser]

pvpke schreef op woensdag 13 januari 2021 @ 13:18:
Over de uitgaande spanning. Hoe moet ik dit zien? De spanning hangt af van welke de led zal vragen vandaar dat hij maximaal zeker hetzelfde kunnen halen of hoe moet ik dit juist zien?

De led heeft een bepaalde spanningsval, afhankelijk van zijn exact vermogen. De voeding levert vast 630mA en afhankelijk van welke led je eraan hangt. Eentje van 20W bv zal ongeveer 32V (=20/0.63) spanningsval hebben. Eentje van 30W zit boven 47V wat dus teveel zou zijn voor de voeding op je foto. Een led van 10W zou ook niet werken want deze heeft slechts 16V spanningsval en dat valt ook buiten het bereik van deze voeding.

[teaser]

TMDC schreef op woensdag 13 januari 2021 @ 13:24:

[...]

Er is altijd kans op uitbranden, alleen is die bij no-name Ali dingen uit China vaak wat hoger dan bij bijv. de merkdingen zoals de Sylvania die er nu in zit. Je wil niet dat de aluminium behuizing van je bouwlamp onder spanning komt te staan omdat iemand zich het er makkelijk van af heeft gemaakt toen de PCB van de voeding werd ontworpen.

De behuizing is gelukkig geaard dus de ALS zal dit snel genoeg opmerken.

[TMDC]

teaser schreef op woensdag 13 januari 2021 @ 15:14:
[...]

De behuizing is gelukkig geaard dus de ALS zal dit snel genoeg opmerken.

Er van uitgaande dat de stroomvoorziening ter plekke op orde is natuurlijk

[pvpke]

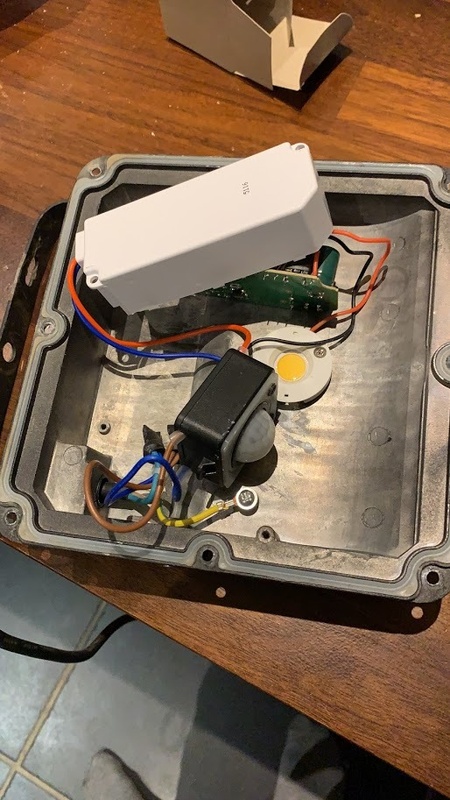

Dan wordt het toch china meuk dat ik aankoop denk ik. Ik ben ook niet voor trafos vanuit china maar ben van menig aan het veranderen dat het toch allemaal van ginder komt. En als je een beetje naar de revieuws kijkt zou het goed moeten komen in mijn ogen ;-)

Bedankt voor de reacties!

[pvpke]

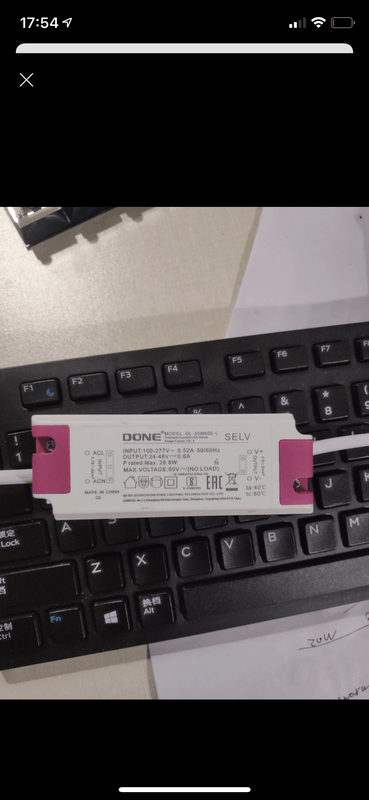

Kreeg volgende nog door van de leverancier. Volgens mij is dit nog een betere trafo als je van de waarden kan uitgaan toch?

Bedankt voor de hulp alvast!
