Dimmer in kruisschakeling van nieuwbouwwoning

[MaZo]

Ik heb een kruisschakeling waarmee ik vanaf 3 verschillende contactdozen in de woonkamer 2 lichtpunten in het plafond kan schakelen. Op elke contactdoos zit een dubbele schakelaar, met een knop per lichtpunt.

Nu wil ik één wisselschakelaar vervangen door een dimmer. Waar het nu ingewikkeld voor mij wordt is, dat het schakelen zelf in feite in de meterkast plaatsvindt middels zo’n ding:



Heb wel eens een electricien over de vloer gehad om wat UTP kabels door te trekken, en die meende dat bovenstaande schakelaar in de meterkast vervangen moet worden door een dimmervariant. Klopt dit? Ik kan dus niet gewoon een reguliere dimmer op de stekkerdoos monteren?

[peter-rm]

dit plaatje is van een impulsrelais.
ik denk dat het geen eenvoudige verandering is hier een dimmer bij te schakelen.
laat een vakman maar eens naar de schakeling kijken.

[MaZo]

Wat ik bedoelde, is dat ik de lamp uit en aan kan zetten met een van de schakelaars alsmede via deze impulsrelais. Als ik een schakelaar gebruik hoor ik de impulsrelais ook een korte klik / tik geven in de meterkast.

[kabeltjekabel]

België?

[Illusion]

Als je nu een eps410B hebt, kan je die vervangen door een evn11. (Mits je dimbare verlichting <300W hebt).

Dan hoef je de wandschakelaars niet te vervangen, en kan je vanaf elk punt dimmen.
https://www.hager.nl/file...1_6LE003275A_L-A3-B-W.PDF

[MaZo]

Illusion schreef op dinsdag 12 januari 2021 @ 00:37:
Als je nu een eps410B hebt, kan je die vervangen door een evn11. (Mits je dimbare verlichting <300W hebt).

Dan hoef je de wandschakelaars niet te vervangen, en kan je vanaf elk punt dimmen.
https://www.hager.nl/file...1_6LE003275A_L-A3-B-W.PDF

Mijn lamp benodigd een fase aansnijding dimmer. Zo te zien moet dat met deze gewoon werken tot 300W?

Dus kwestie van DIN dimmer installeren en een drukknop op de contactdoos plaatsen?

[ Voor 45% gewijzigd door MaZo op 12-01-2021 06:51 ]

[Illusion]

MaZo schreef op dinsdag 12 januari 2021 @ 04:48:
[...]
Mijn lamp benodigd een fase aansnijding dimmer. Zo te zien moet dat met deze gewoon werken tot 300W?

Dus kwestie van DIN dimmer installeren en een drukknop op de contactdoos plaatsen?

Voor we verdergaan, eerst even de terminologie helder.
Een contactdoos is een stopcontact, danwel iets waar je een stekker in kan steken.
Een inbouwdoos is een plastic bakje in de muur waar je danwel een schakelaar danwel een wandcontactdoos in/op kan monteren.

Een Kruisschakeling ziet er zo uit, en daarvoor zijn geen pulsrelais nodig.

Wat jij hebt, uitgaande van de foto van een EPS410B is een pulsrelais met meerdere pulsdrukkers.

Vraag 1:
Als het goed is, druk je dus steeds op hetzelfde punt van de schakelaar, maar gaat de lamp dan om-en-om aan of uit. En nadat je drukt, veert de schakelaar terug. Klopt dit?

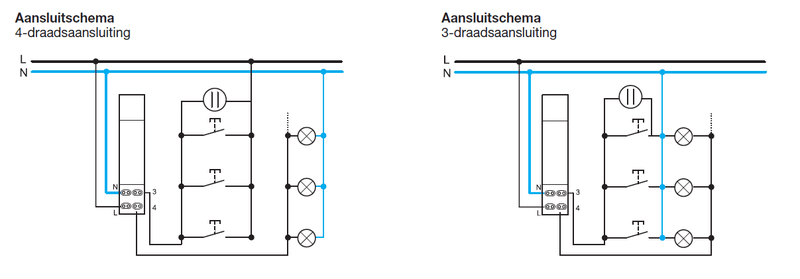

Het door jou getoonde pulsrelais, kan je volgens de handleiding van Hager https://www.hager.nl/file...PULSRELAIS_HULPRELAIS.PDF op twee manieren aansluiten:

Toevallig hebben ze in deze voorbeelden ook 3 schakelaars gemonteerd, wat overeenkomt met jouw situatie.

Vraag 2: Is dit het exacte typenummer van het gebruikte relais: EPS410B?. Controleer dit, door de lamp aan en uit te schakelen, en te contreleren of het controlelampje ook aan en uit gaat.


Als 1 en 2 Ja zijn, dan kan je het pulsrelais vervangen, door de EVN011.
Aansluitschema's:
https://www.hager.nl/file...1_6LE003275A_L-A3-B-W.PDF

https://www.hager.nl/file...ERS_BESTURINGSMODULEN.PDF


Als je goed kijkt zie je dat het aansluitschema compatibel is met zowel het 3- als het 4-draads schema van de EPS410B. Zelfs de schroefklemmen zitten op dezelfde volgorde. Dan is het relais dus vrij simpel te vervangen.
Je hoeft dan verder niks te veranderen aan aan de wandschakelaars. Dat zijn nu pulsdrukkers, en dat blijven het ook.

[ Voor 4% gewijzigd door Illusion op 12-01-2021 17:51 ]

[MaZo]

Dank, dit helpt me zeer! Maar hoe dim je die dan? De bestaande schakelaars zijn geen schakelaars die ik ingedrukt kan houden. Althans, het zou wel kunnen, alleen lijkt het me niet zo’n type schakelaar.

Ik heb drie Hager EPS 410B’s in de meterkast zitten, één per circuit (hoop dat ik de juiste term gebruik). Één daarvan staat in verbinding met 3 schakelaren in de woonkamer die elk twee knoppen hebben. Knop 1 op elk van die schakelaren is voor plafondlamp A, knop 2 voor plafondlamp B. Ik kan zowel lamp A als B dus vanuit drie punten aan en uit doen.

Nu wil ik lamp A kunnen dimmen, lamp B is niet aangesloten. Ik heb inderdaad zitten kijken, en het lijkt er inderdaad op dat ik de betreffende EPS 410B gewoon één op één kan vervangen door een EVN011. Voor zover ik begrijp moet ik dan ook de wandcontactdoos vervangen voor een exemplaar waarmee ik wel de knop ingedrukt kan houden, en dus dimmen.

Als bovenstaande klopt, dan is de enige vraag nog of ik deze of deze schakelaar moet hebben. Sorry, ik woon in Zwitserland en Feller is het merk wat er in mijn woning gemonteerd is.

[ Voor 6% gewijzigd door MaZo op 12-01-2021 18:53 ]

[Xander]

MaZo schreef op dinsdag 12 januari 2021 @ 18:44:
Dank, dit helpt me zeer! Maar hoe dim je die dan?

Door de pulsdrukkers ingedrukt te houden.

De bestaande schakelaars zijn geen schakelaars die ik ingedrukt kan houden.

Waarom kun je dat niet? Een schakelaar waarbij ik het fysiek niet voor elkaar krijg om de knop ingedrukt te houden moeten ze volgens mij nog uitvinden.

Ze veren gewoon terug net als een traditionele.

Een traditionele schakelaar veert niet terug, die blijft juist naar boven of naar beneden staan.

Een pulsdrukker veert wel terug en dat is precies wat je nodig hebt?

Voor zover ik begrijp moet ik dan ook de wandcontactdoos vervangen voor een exemplaar waarmee ik wel de knop ingedrukt kan houden, en dus dimmen.

De wandcontactdoos ("stopcontact") bepaalt niet of je een schakelaar ingedrukt kan houden.

[MaZo]

Ja weet niet, heb zelf nog nooit zo’n knop gebruikt om te dimmen. Dan denk ik eerder aan een draaiknop of zo’n knop die je aanraakt maar niet ver indrukt.
