PCB solderen

[RRV]

Goeiemiddag allen


Ik weet niet als dit in het juiste forumdeel staat, maar bij deze:

Ik heb een digitale piano waarvan één van de printplaten waarschijnlijk door corrosie niet meer goed functioneert. Dit heeft als gevolg dat één van de toetsen niet meer werkt.

An sich geen groot probleem, een nieuwe printplaat komt op een € 25,00 - maar is haast nergens meer verkrijgbaar... Of het is in de UK, en gezien de Brexit loop ik niet echt warm om daar te bestellen.

Dus dan is het idee: zelf fixen met de soldeerbout. Het punt is echter dat ik niet goed weet hoe ik dit moet aanpakken. Aan de ene kant heb ik een weerstand, aan de andere kant een soort ingebouwde "druksensor".
Ergens in de verbinding tussen beide heb ik dus wat corrosie.

De "leiding" (voorbeeld, de groene lijnen op volgende afbeelding) ligt volgens mij in de printplaat, en ik kan volgens mij geen verbinding erop gaan solderen

Hoe zien jullie dit? Uitgegaan dat een nieuwe kopen voorlopig geen optie is en ik dit als "last resort" hou.

Dit is het onderdeel, de "drukplaat" is rechtstreeks met de "leiding" verbonden, dus daar kan ik ook niet verder gaan solderen vrees ik
https://shop.audiotronic....-yamaha-digital-piano.jpg

Bedankt!

Ik heb momenteel geef afbeeldingen van mijn PCB, gezien ik alles terug mooi geassembleerd heb :-)

[timberleek]

Zonder te zien wat er precies aan scheelt is het wat lastig in te schatten.

"dat groene" is enkel een coating over het koper. Dat kun je eventueel (voorzichtig) weg krassen om vervolgens op het koper te solderen. Maar als het spoort op een interne laag zit kun je dat vergeten.

Bestellen uit Engeland zou ik niet zo bang voor zijn. Het enige dat er kan gebeuren is dat er douanekosten en invoerheffing bij komt. Die laatste zal niet zoveel voorstellen, meestal een paar procent van de waarde. Op dit lage bedrag zijn de "administratiekosten" van de koerier waarschijnlijk het duurst, vaak 10-15 euro

[EricDH]

Ik zou eerst eens beginnen met het schoonmaken van de vlakjes op de print en het vlakje op je toets met Isopropyl Alcohol (IPA), om uit sluiten dat het gewoon vuiligheid is. Afstandbedieningen bv hebben daar ook vaak last van.

[Damic]

Begin eens met een foto van de eigenlijke printplaat, dan kunnen we je beter helpen want een gewone foto van een nieuwe onbestukte printplaat zijn we niets mee.

Op ebay een betere foto gevonden:
Top: https://i.ebayimg.com/images/g/r9oAAOSw0dVfruqn/s-l1600.jpg
Bottom: https://i.ebayimg.com/images/g/WuUAAOSwnNtfruqo/s-l1600.jpg

Voor 107€ komt het van Griekenland https://www.ebay.fr/itm/C...-131-YDP-S30/264937104627

[ Voor 50% gewijzigd door Damic op 02-01-2021 12:02 ]

[RRV]

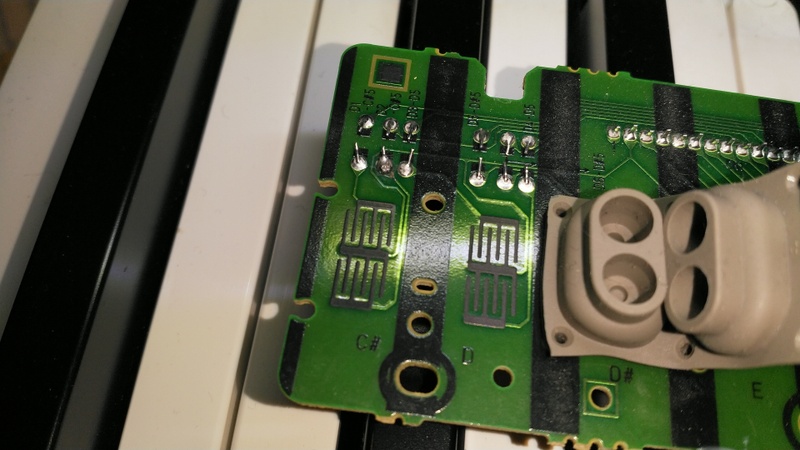

Alright, bij deze de foto's, het zal inderdaad makkelijker oordelen zijn op deze manier.

Alcohol had ik al eens geprobeerd (op de contactjes ;-) ), maar dit heeft niet veel uitgehaald vrees ik.

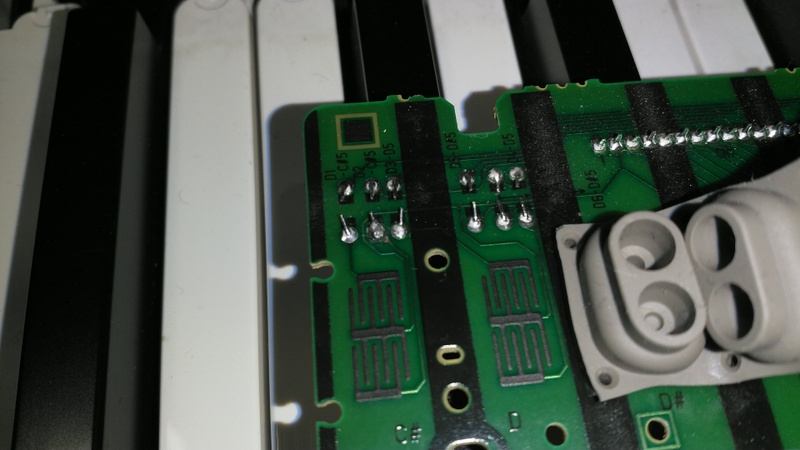

Dit is het deel waar de toets op neerkomt en drukt uitoefent op het drukplaatje.



De slechte connectie zit in onderste rij van soldeertips, in het midden.
Je ziet mooi een lelijke "uitloper", waarschijnlijk door corrosie.

[Fordox]

Je kan de connectie nameten met een multimeter. De zwarte streepjes zijn van koolstof en zijn geleidend (niet zo geleidend als koper, maar het valt wel te meten). Zet je multimeter met 1 pen op de soldering en de ander op het zwarte deel, en check of je weerstand niet oneindig is of overeenkomt met een ander punt.

Het basis materiaal van printplaten is glasvezel. Met een glaszvezel-pen kun je het groene soldermask (de 'lak') wegkrassen zonder dat je de rest beschadigd en krijg je genoeg body om op te solderen. Krassen met een ander materiaal kan natuurlijk ook, maar dan moet je oppassen dat je niet te diep in het koper krast.

[ Voor 10% gewijzigd door Fordox op 02-01-2021 12:47 ]

[RRV]

Fordox schreef op zaterdag 2 januari 2021 @ 12:46:
Je kan de connectie nameten met een multimeter. De zwarte streepjes zijn van koolstof en zijn geleidend (niet zo geleidend als koper, maar het valt wel te meten). Zet je multimeter met 1 pen op de soldering en de ander op het zwarte deel, en check of je weerstand niet oneindig is of overeenkomt met een ander punt.

Het basis materiaal van printplaten is glasvezel. Met een glaszvezel-pen kun je het groene soldermask (de 'lak') wegkrassen zonder dat je de rest beschadigd en krijg je genoeg body om op te solderen. Krassen met een ander materiaal kan natuurlijk ook, maar dan moet je oppassen dat je niet te diep in het koper krast.

Zal ik eens proberen, dank je!

[Septillion]

Vooral voorzichtig zijn met de zwarte vakken. Deze niet schoon proberen te maken met water of alcohol ofzo. Dan veeg je ze kaal.

[kitao]

Als ik het zo bekijk dan zou ik proberen even de soldeerbout er tegenaan te houden zodat die berg tin opnieuw gaat vloeien. Als het dan nog steeds een berg blijft ipv een pyramide dan zit er wrs teveel soldeer op en kun je dat beter helemaal weghalen met litze ofzo. En dan een nieuwe las aanleggen.

Ik zoch een plaatje voor een goede en slechte las. Staat hier tussen. De 'pyramide' is de goede.

https://www.budgetronics.eu/nl/leer-hoe-te-solderen/c-27

[Flake]

Wellicht dat aanstippen met een soldeerbout al genoeg is. Die print heeft een soort driehoek spoor naar het gat, en als de plating van dat gat nog ergens contact maakt met die driehoek, dan ben je er al. Dit zijn stuursignaaltjes dus er loopt geen vermogen.

[lasharor]

Ik zou ook doen wat @Flake zegt. Eerst proberen met een soldeerbout en wat soldeer. Waarschijnlijk werkt het dan al.

Werkt dat niet of wil je zeker weten dat het blijft werken dan haal je een beetje van die groene coating eraf en soldeer je aan het koper.

Kan bijna niet fout gaan, als je te diep gaat dan probeer je het even verder in die baan nog een keer.

[Tens]

meestal is het probleem afgesleten geleiderpads op het rubber.
zoiets:
https://nl.aliexpress.com...AqN3EALw_wcB&gclsrc=aw.ds

Of quick and dirty: https://www.kiwi-electronics.nl/electric-paint-10-ml

[Damic]

@Tens ik heb goed moeten inzoomen maar zien het probleem



Zoals flake al zei, nieuw soldeer zou het wel eens kunnen oplossen, misschien eerst de trace een beetje afkrabben zodoende dat de corrosie meer weg is.

[Sine]

Daar mist al een stukje spoor als ik het goed zie, en nieuw soldeer er op ... gooien is al eens een poging tot gedaan.

De oude tin er af (litze/tinzuiger) een stukje van de lak van het bestaande spoor af krabben, daar een (heel fijn!) draadje op leggen en dat rond het bestaande pennetje draaien en het geheel vast solderen.

Dat is wat ik zou doen in ieder geval.

Heb je geen (of te weinig) ervaring met solderen, zorg dan dat iemand dit voor je doet. Dit is prima repareerbaar.

[RRV]

Gelukt! Al heb ik het werk uitbesteedt aan een goeie vriend die daar een vastere hand voor heeft.

Bedankt allemaal!
