Hi Tweakers,
Naast het verduurzamen van de CV/SWW wil ik begin dit jaar de bestaande zonnepanelen vervangen. Op dit moment liggen er 12 panelen uit 2007 op het dak die het verbruik niet dekken, laat staan het verbruik met een WP. Ik heb wat huiswerk gedaan en wil met mijn mede-tweakers vragen om hier op te schieten
De montage ga ik zelf doen. We leggen het hoofd dakoppervlak op zuid-west (achterkant huis) vol. Dakoppervlak is 15m x 4,75m. Er is nog meer dak op deze zijde beschikbaar op de tuinkamer, maar op dit oppervlak passen al 31 panelen (1 paneel valt weg i.v.m. velux) wat mijn inziens meer dan voldoende is.

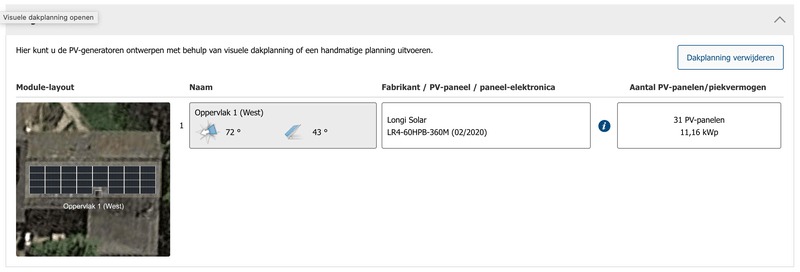

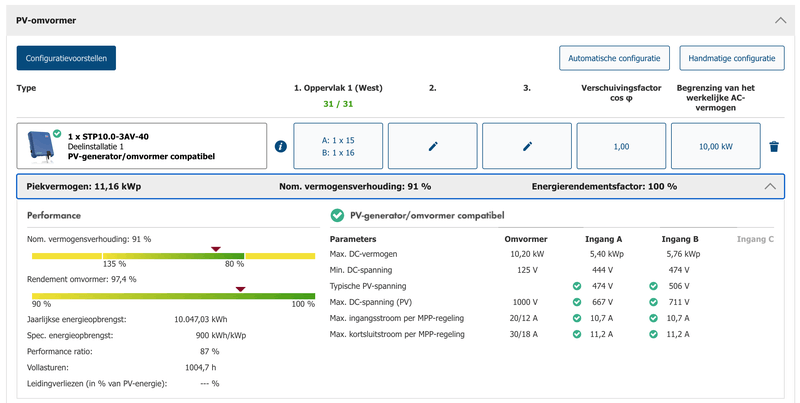

Ik heb sunnydesign gebruikt om e.e.a. te checken.
/f/image/419jbM126MuJgAuw9ue7BFZd.png?f=fotoalbum_large)
/f/image/X1lQTMmWzPnaaMvTB2kOzocW.png?f=fotoalbum_large)

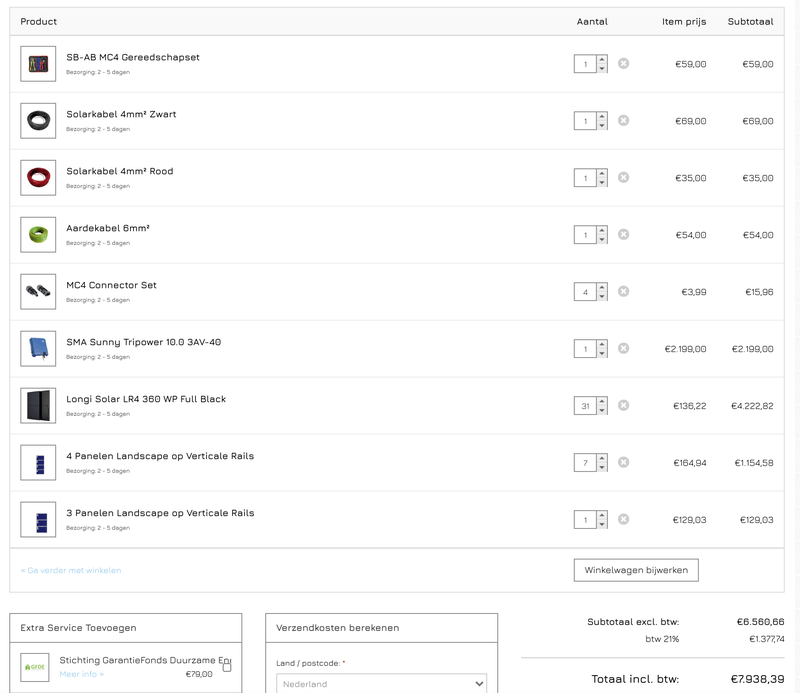

Ik heb het volgende uitgekozen bij solar-bouwmarkt:
/f/image/HAFjQNNtJItL67axL6yaKgYF.png?f=fotoalbum_large)
Kosten komen uit op 0,59 EUR excl. BTW per wattpiek. Gezien de ligging van het dak zal ik geen 100% rendement halen. Er zal ook op een paar panelen schaduw kunnen vallen door een kachelpijp (steeds slechts op 1 paneel verwacht ik). Daarnaast zal op het einde van de dag op de uiterste linkse panelen schaduw vallen door het dak van de buren. Ik vertrouw erop dat de SMA dat verder geen probleem vindt en dat dit geen (teveel) invloed heeft op de opbrengst.
De omvormer hangt nu in de technische ruimte. I.v.m. een eerdere verbouwing kan ik niet meer bij de PVC leiding komen die gebruikt is voor de huidige zonnepanelen aansluiting. Ik heb echter een nieuwe PVC 19mm leiding klaarliggen. Kan ik hier 4 x 4mm solarkabel doorheen trekken?
Hoor graag wat jullie van bovenstaande vinden!
EDIT:
Aanvullende vraag betreft de elektra binnenhuis. Er ligt nu 5 x 2,5mm VD draad in een 19mm naar de meterkast. Tot hoeveel mag ik deze belasten? Kan ik vanuit de meterkast 3 x 25A afzekeren waardoor ik een onderverdeelkast maak in de technische ruimte? Dit i.v.m. de WP die 3 x 16A nodig heeft. Dan kan dit in de technische ruimte verder verdeeld worden.
Naast het verduurzamen van de CV/SWW wil ik begin dit jaar de bestaande zonnepanelen vervangen. Op dit moment liggen er 12 panelen uit 2007 op het dak die het verbruik niet dekken, laat staan het verbruik met een WP. Ik heb wat huiswerk gedaan en wil met mijn mede-tweakers vragen om hier op te schieten
De montage ga ik zelf doen. We leggen het hoofd dakoppervlak op zuid-west (achterkant huis) vol. Dakoppervlak is 15m x 4,75m. Er is nog meer dak op deze zijde beschikbaar op de tuinkamer, maar op dit oppervlak passen al 31 panelen (1 paneel valt weg i.v.m. velux) wat mijn inziens meer dan voldoende is.
Ik heb sunnydesign gebruikt om e.e.a. te checken.
:fill(white):strip_exif()/f/image/419jbM126MuJgAuw9ue7BFZd.png?f=user_large)
:fill(white):strip_exif()/f/image/X1lQTMmWzPnaaMvTB2kOzocW.png?f=user_large)
Ik heb het volgende uitgekozen bij solar-bouwmarkt:
:fill(white):strip_exif()/f/image/HAFjQNNtJItL67axL6yaKgYF.png?f=user_large)
Kosten komen uit op 0,59 EUR excl. BTW per wattpiek. Gezien de ligging van het dak zal ik geen 100% rendement halen. Er zal ook op een paar panelen schaduw kunnen vallen door een kachelpijp (steeds slechts op 1 paneel verwacht ik). Daarnaast zal op het einde van de dag op de uiterste linkse panelen schaduw vallen door het dak van de buren. Ik vertrouw erop dat de SMA dat verder geen probleem vindt en dat dit geen (teveel) invloed heeft op de opbrengst.
De omvormer hangt nu in de technische ruimte. I.v.m. een eerdere verbouwing kan ik niet meer bij de PVC leiding komen die gebruikt is voor de huidige zonnepanelen aansluiting. Ik heb echter een nieuwe PVC 19mm leiding klaarliggen. Kan ik hier 4 x 4mm solarkabel doorheen trekken?
Hoor graag wat jullie van bovenstaande vinden!
EDIT:
Aanvullende vraag betreft de elektra binnenhuis. Er ligt nu 5 x 2,5mm VD draad in een 19mm naar de meterkast. Tot hoeveel mag ik deze belasten? Kan ik vanuit de meterkast 3 x 25A afzekeren waardoor ik een onderverdeelkast maak in de technische ruimte? Dit i.v.m. de WP die 3 x 16A nodig heeft. Dan kan dit in de technische ruimte verder verdeeld worden.
[ Voor 8% gewijzigd door _Piwi_ op 01-01-2021 18:44 ]
