Onlangs heb ik een huisje gekocht dat gebouwd is in 1930 en ben begonnen met opknappen van de eerste verdieping en vliering.
Eerst heb ik het hardboard en behang verwijderd. Er waren kranten geplakt onder het behang uit 1986. Hieronder kwam het dakbeschot en de schrootjes van de overloop aan het licht. De schrootjes zijn nog origineel wat ook blijkt uit stukjes krant die ik vond onder eenlichtknopje met het woord "vereeniging". Dit is pas in 1934 veranderd in "vereniging" maar een datum stond er niet op.
Bij de dakkapel kun je goed zien hoe het dak in elkaar zit. Van buiten naar binnen: Dakpannen, dakbeschot (planken), horizontale balken van 4,5x7,5, vertikale balken van 11x6:
:strip_exif()/f/image/FfciYd1v6ffMy4XrCWjVwgxs.jpg?f=fotoalbum_large)
Het plan voor het schuine dak is dit::strip_exif()/f/image/VRoCvsQ8PKH7c3sRNRjYvy3R.jpg?f=fotoalbum_large)
In de foto hierboven zie je een van de zolderkamers waarbij ik ook de schrootjes van het plafond heb verwijderd. De ruimte wil ik open houden en waar nu de schoorsteen is een soort bedstee met logeerbed maken.
De bovenverdieping bestaat uit een overloop met twee ongeveer even grote kamers met in totaal 7 A-frames. De kamers zijn ongeveer elkaars spiegelbeeld met de overloop ertussen. Op de foto hierboven zie je de deur naar de overloop. Hier zie je direct in beeld een van de 6 "normale" A-frames. Daarachter zie je de middelste A-frame, die loopt direct boven de overloop (links) en de muur tussen de twee kamers (rechts). Hier zie je ook de dakkapel. De buitenste 6 normale A-frames rusten volledig op de dragende muur maar de middelste A-frame is als een A waar de pootjes vanaf zijn. Dit is hoe het huis is gebouwd en structureel heb ik nog niets veranderd.
:strip_exif()/f/image/XPyEnQZROlc3ml4dPR4AQ0hK.jpg?f=fotoalbum_large)
De rechterkant van de middelste A-frame rust op een horizontale balk (zie boven) die goed vastgemaakt is aan de A-frames aan beide zijden. Hier hangt ook een dakkapel aan die door de kamers worden gedeeld. Dit ziet er allemaal prima uit.
:strip_exif()/f/image/iLb6KCovmAjVNFd19NU4kTgS.jpg?f=fotoalbum_large)
:strip_exif()/f/image/YUTwsPUy531D7IFij9YUVvkJ.jpg?f=fotoalbum_large)
De andere kant van de middelste A-frame (zie boven) rust direct op de schrootjes van de overloop.
:strip_exif()/f/image/TvyqA6fRake5RLuimgQ99YbX.jpg?f=fotoalbum_large)
Hierboven die je de schrootjes van het dak van de overloop gezien vanuit de overloop. Ik weet niet of het in de foto goed zichtbaar is maar je ziet dat de schrootjes onder de A-frame een klein beetje ingedeukt zijn door het gewicht van het dak. Het aparte is dat de constructie verder dik in orde is. Je kan goed zien dat alle heel vakkundig getimmerd is maar deze oplossing slaat nergens op.
Het staat allemaal al 90 jaar zonder problemen en dat kan het nog wel een paar jaar maar nu ik ga verbouwen verandert er natuurlijk het een en ander:
Ik vraag me af wat jullie hiervan maken. Is het verstandig om een bouwkundig ingenieur hier naar te laten kijken? Hebben jullie anders nog ideeen hoe ik dit zou moeten aanpakken?
Eerst heb ik het hardboard en behang verwijderd. Er waren kranten geplakt onder het behang uit 1986. Hieronder kwam het dakbeschot en de schrootjes van de overloop aan het licht. De schrootjes zijn nog origineel wat ook blijkt uit stukjes krant die ik vond onder eenlichtknopje met het woord "vereeniging". Dit is pas in 1934 veranderd in "vereniging" maar een datum stond er niet op.
Bij de dakkapel kun je goed zien hoe het dak in elkaar zit. Van buiten naar binnen: Dakpannen, dakbeschot (planken), horizontale balken van 4,5x7,5, vertikale balken van 11x6:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/FfciYd1v6ffMy4XrCWjVwgxs.jpg?f=user_large)
Het plan voor het schuine dak is dit:
- Tussen de horizontale balken steenwol te plaatsen tegen het dakbeschot aan. Er komen extra horizontale balkjes omdat de afstand te groot is voor de steenwolplaten en om de volgende last te dragen.
- Tussen de vertikale balken wil ik 7cm PIR+1cm Fermacell panelen plaatsen. Deze zijn gemonteerd op de horizontale balkjes verder het dak in. Dan steken de vertikale balken nog ongeveer 3cm uit de isolatie en is alles dampdicht door de PIR-plaat met PUR-schuim.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/VRoCvsQ8PKH7c3sRNRjYvy3R.jpg?f=user_large)

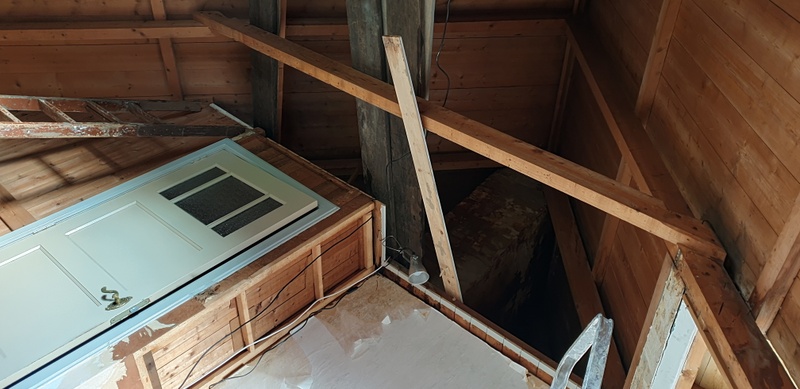

In de foto hierboven zie je een van de zolderkamers waarbij ik ook de schrootjes van het plafond heb verwijderd. De ruimte wil ik open houden en waar nu de schoorsteen is een soort bedstee met logeerbed maken.
De bovenverdieping bestaat uit een overloop met twee ongeveer even grote kamers met in totaal 7 A-frames. De kamers zijn ongeveer elkaars spiegelbeeld met de overloop ertussen. Op de foto hierboven zie je de deur naar de overloop. Hier zie je direct in beeld een van de 6 "normale" A-frames. Daarachter zie je de middelste A-frame, die loopt direct boven de overloop (links) en de muur tussen de twee kamers (rechts). Hier zie je ook de dakkapel. De buitenste 6 normale A-frames rusten volledig op de dragende muur maar de middelste A-frame is als een A waar de pootjes vanaf zijn. Dit is hoe het huis is gebouwd en structureel heb ik nog niets veranderd.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/XPyEnQZROlc3ml4dPR4AQ0hK.jpg?f=user_large)
De rechterkant van de middelste A-frame rust op een horizontale balk (zie boven) die goed vastgemaakt is aan de A-frames aan beide zijden. Hier hangt ook een dakkapel aan die door de kamers worden gedeeld. Dit ziet er allemaal prima uit.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/iLb6KCovmAjVNFd19NU4kTgS.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/YUTwsPUy531D7IFij9YUVvkJ.jpg?f=user_large)

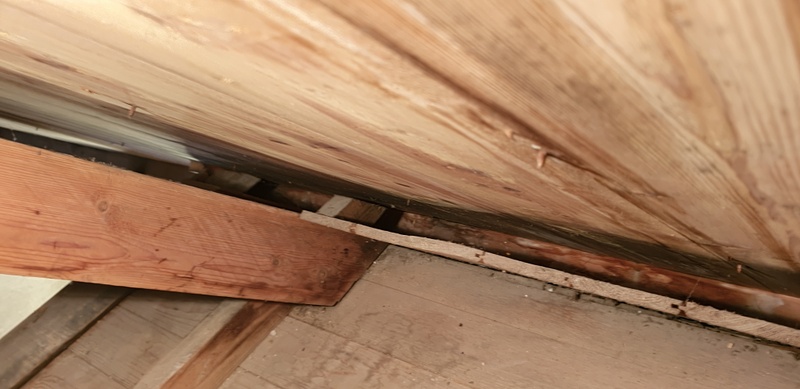

De andere kant van de middelste A-frame (zie boven) rust direct op de schrootjes van de overloop.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/TvyqA6fRake5RLuimgQ99YbX.jpg?f=user_large)
Hierboven die je de schrootjes van het dak van de overloop gezien vanuit de overloop. Ik weet niet of het in de foto goed zichtbaar is maar je ziet dat de schrootjes onder de A-frame een klein beetje ingedeukt zijn door het gewicht van het dak. Het aparte is dat de constructie verder dik in orde is. Je kan goed zien dat alle heel vakkundig getimmerd is maar deze oplossing slaat nergens op.
Het staat allemaal al 90 jaar zonder problemen en dat kan het nog wel een paar jaar maar nu ik ga verbouwen verandert er natuurlijk het een en ander:
- Er zal meer gewicht aan het dak gaan hangen door de steenwol/PIR/fermacell isolatie en afwerking
- Zover ik kan beoordelen is de schoorsteen niet dragend maar zal zeker een stabiliserende functie van het dak hebben.
- Als de schoorsteen verwijderd is wil ik de vliering verder aftimmeren. De vloer moet dan op de middelste A-frame rusten wat betekent dat er directe druk op de schrootjes van de overloop komt.
- De dampdichte laag van de kamer (PIR-isolatie) moet doorlopen naar de overloop. Liefst zou ik de schrootjes tegen het dak in de overloop verwijderen en vervangen door PIR+fermacell. Ook wil ik dan een deel de vertikale schrootjes van de overloop tegen het dakbeschot afzagen maar het dakbeschot lijkt ook (deels) op de vertikale schrootjes van de overloop te rusten.
Ik vraag me af wat jullie hiervan maken. Is het verstandig om een bouwkundig ingenieur hier naar te laten kijken? Hebben jullie anders nog ideeen hoe ik dit zou moeten aanpakken?
