Skatey motor controller defect

[Torac]

Beste tweakers,

Ik heb 2 elektrische skateboards (skatey 800). 1 hiervan werkt volledig en 1 hiervan is de motor controller kapot. Ik heb daarom de motor controller opgemaakt, deze is gegoten in een soort siliconen ik denk om hem zo water dicht mogelijk te maken. Maar maakt solderen ook wel een ramp. Toen ik deze controller aansloot op het werkende bord en hem aan wou doen hoorde ik geen klikje van het relay op de pcb. Ik ging er dus eerst vanuit dat deze door slijtage o.i.d defect was gegaan. Ook als ik een 24v stroombron op de 2 kleinere soldeerplekjes zet hoor ik geen klik en is de weerstand ook 1/oneindig. En heb om puur te testen deze even overbrugt zie foto 1. Helaas had dit geen effect en wil het skateboard nog steeds niet rijden.

Bij de werkende controller kan ik alle draden los halen behalve een 4 pins JST connector, deze gaat naar een printplaat waarvan ik denk dat het de ontvanger is omdat een antenne kan zien zitten op de pcb, zie foto 2.

Ik heb dus het idee dat er iets fout gaat bij het aansturen van de mosfets. Hier houd echter mijn kennis een beetje op en daarom ben ik benieuwd of een van jullie iets verdachts ziet, hier ervaring mee heeft of mij kan wijzen naar componenten die ik kan doormeten.
Ik heb er nog een hoop foto's bijgevoegd.
Mocht er baad zijn bij een nog gedetailleerdere foto of andere invalshoek van komen hoor ik dat graag.

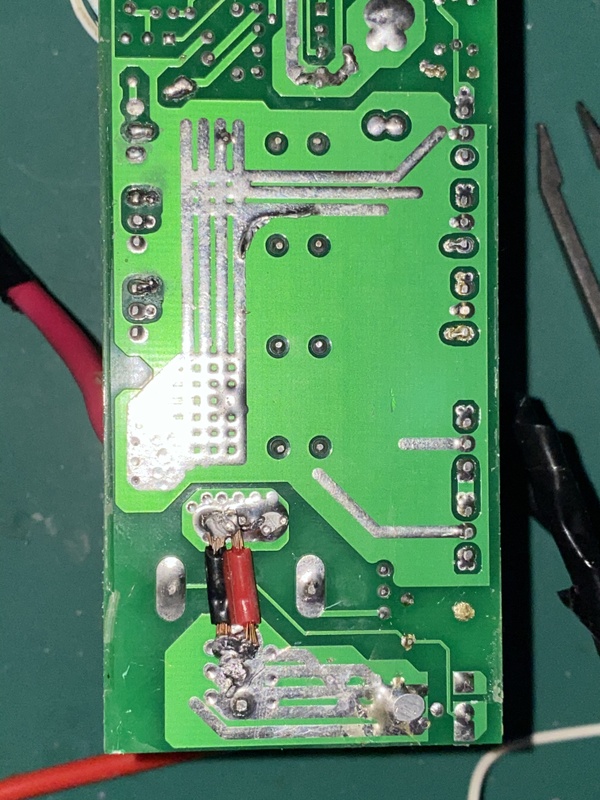

Foto 1:


Foto 2:

[ Voor 55% gewijzigd door Torac op 25-12-2020 18:23 ]

[3xhaas]

Ik zie op enkele foto's allerlei fysiek beschadigde componenten. Het lijkt ook wel of er iets ontploft en gruis over de print heeft verspreidt.
Eerlijk gezegd denk ik dat het repareren onbegonnen werk is en dat je deze print beter kunt afschrijven.

[Torac]

3xhaas schreef op zaterdag 26 december 2020 @ 00:28:
Ik zie op enkele foto's allerlei fysiek beschadigde componenten. Het lijkt ook wel of er iets ontploft en gruis over de print heeft verspreidt.
Eerlijk gezegd denk ik dat het repareren onbegonnen werk is en dat je deze print beter kunt afschrijven.

Tja iemand dacht dat het slim was de print in siliconen te harden tegen het water.

Kun je me misschien vertellen waar je fysiek beschadigde componenten ziet? Ik zie er namelijk zelf geen.

[3xhaas]

Foto 1 en 2 zien er wel netjes uit. Wel een beetje vreemd dat er draadbrug met rood en zwart gemaakt is die aan dezelfde connectie zitten.

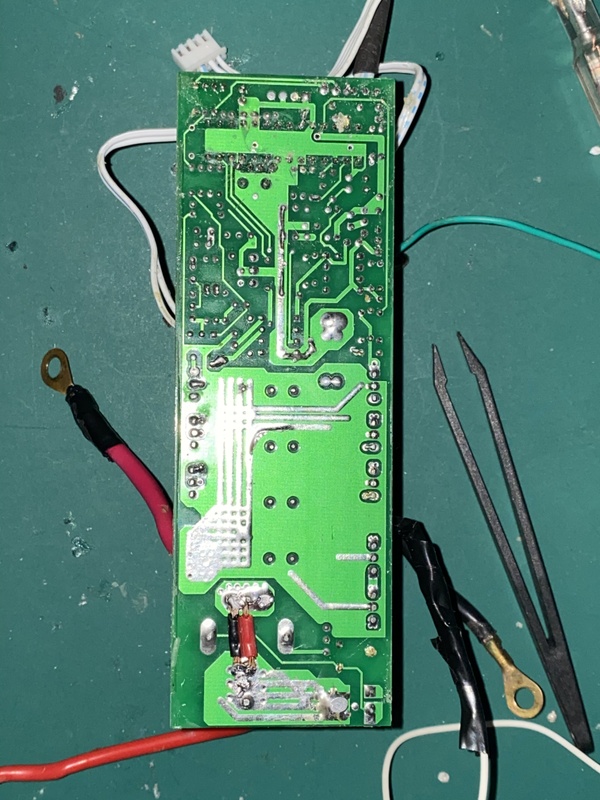

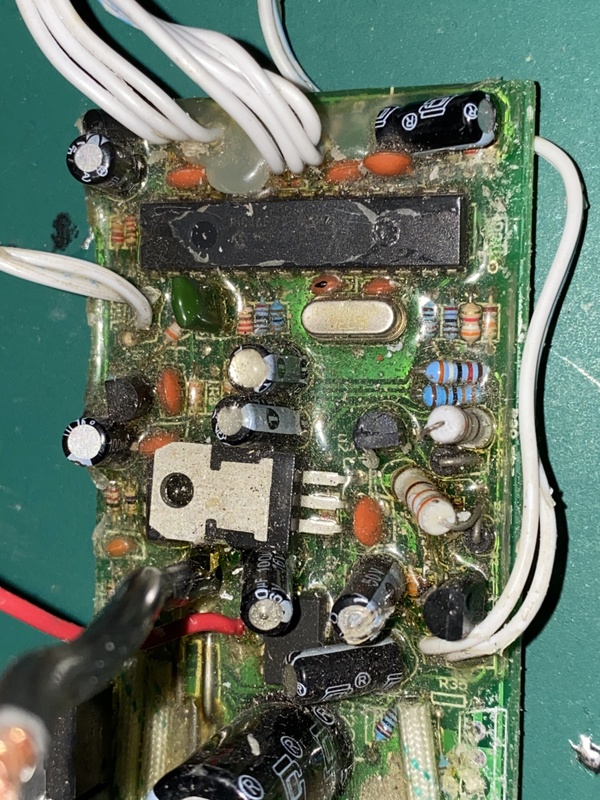

Foto 3, bij de twee witte draden naar boven lijkt eea stuk, de weerstand en de diode(?) tussen elco en transitor. (Op andere foto's lijkt op die plek steeds weer geneuert te zijn.)

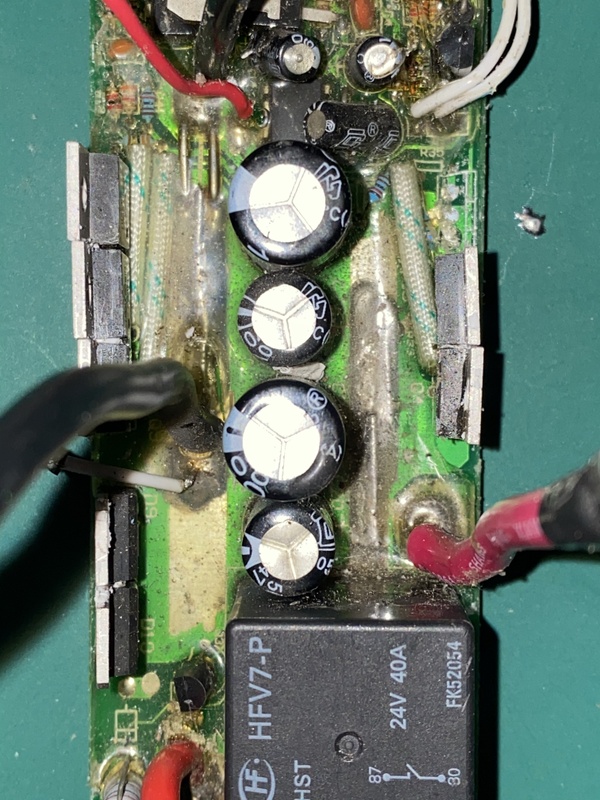

Foto 3 onderste elco lijkt erg bol te staan.

Op de onderste foto lijkt of er rechtsboven wat pads verwenen zijn.

Dat isolatiespul is vaak heel vervelend met foutzoeken en repareren. Ook worden de foto's er erg onduidelijk door. Het gruis wat ik denk te zien zou ook puur de isolatie kunnen zijn.

[_Jeffrey_]

Typisch gevalletje storingzoeken IMO.

Als ik jou was zou ik eerst voor zover mogelijk een schema proberen te maken van de PCB, zodat je een beter beeld hebt hoe het precies werkt. Zo te zien krijgt die PCB van de ontvanger een voeding, en stuurt met 2 aders een signaal terug hoe hard de motoren aangestuurd moeten worden (PWM of een spanningsniveau). Dat signaal zal naar de PIC16F72 microcontroller gaan, die o.a. het relais van spanning voorziet, en de mosfets middels PWM aanstuurt. Dit hele circuit zal je stap voor stap moeten meten om te bepalen in welk deel het fout gaat.

Ik zou zelf eerst meten of de PIC wel voeding krijgt, daarna bepalen wat de in- en uitgangen zijn van die PIC, en die steeds verder meten om te zien of je de spanning/signaal krijgt welke je daar verwacht.

Wat die 8-pin DIP daar doet is mij niet helemaal duidelijk. Is dat een motorcontroller, welke weer de fet's aanstuurt misschien?

[Torac]

Tja, ik denk dat het me dan toch iets de pet boven gaat.
Een relay desolderen en weer solderen etc vind ik nog te doen maar alle IC's natrekken gaat mij toch een brug te ver.

Ik denk dat ik op V&A een advertentie plaats of er een tweaker misschien geïnteresseerd is om tegen een vergoeding er eens naar te kijken.

[Lucas2007]

Leuk bezig en hopelijk gaat hij het snel weer doen !
Ik heb zelf ook dit skateboard en ben benieuwd waar dat witte draadje met die witte stekker is en waar aan te sluiten ?

Groet lucas

[Torac]

Lucas2007 schreef op zaterdag 8 mei 2021 @ 18:25:
Leuk bezig en hopelijk gaat hij het snel weer doen !
Ik heb zelf ook dit skateboard en ben benieuwd waar dat witte draadje met die witte stekker is en waar aan te sluiten ?

Groet lucas

Helaas nooit aan de praat gekregen.

Welke witte stekker bedoel je? Als je hem omcirkeld kan ik je wellicht meer vertellen.

[IsaacK]

Ik heb ook een skatey 800 en heb na een defecte (versleten) accu het pakket vervangen met een lithium-ion pakket. Na installeren van de accu bleek alles naar behoren te werken. Nadat ik de accu (na meerdere malen volledig leeg te hebben gereden) had opgeladen en er weer mee wou gaan rijden gaf ik waarschijnlijk te veel gas waardoor er een te hoge stroom ging lopen waardoor de controler defect ging. Na snel te meten wat er aan de hand was bleek het relais(betreft gelijke specificaties relais met op afbeeldingen van Torac) niet meer te schakelen. Ik heb toen het relais overbrugd en de controller bleek het direct weer te doen. De print die op mijn skatey 800 zit is wel een vernieuwdere versie dan op de foto's van torac. Ook is er op de print te vinden dat deze uit 11-12-2014 (module voor afstandbediening).
Graag wou ik even medegedeeld hebben dat het misschien verstandig is bij het vervangen van het pakket een 40A zekering in serie te installeren om het doorbranden van het relais te voorkomen. Ik hoop na het vervangen van het relais weer lekker te kunnen rijden!

Tip voor de Tweaker die ook het relais gaat vervangen, als je zeker weet dat het relais kapot is, is het verstandiger om het relais doormidden te zagen en vervolgens alles weg te nemen tot aan de pinnen die gesoldeerd zijn. Zo kan de warmte van de bout minder makkelijk weg en scheelt het een hoop gepruts om alles op temperatuur te krijgen om de tin te laten vloeien. Verstandig is om minimaal een 50w soldeerbout te geruiken en voorzichtig te werk te gaan zodat de print in takt blijft.

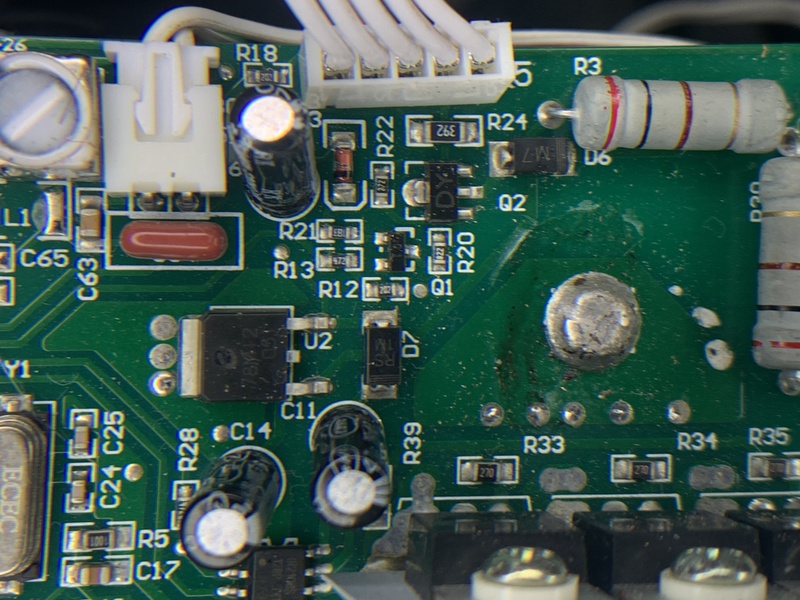

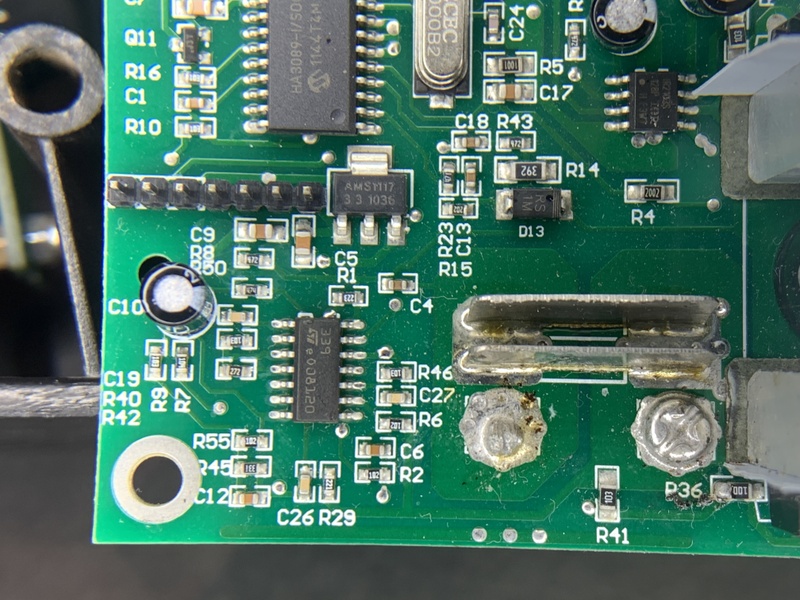

zie onder staande afbeeldingen printskatey 800 (naar schatting uit 2014)

[ Voor 84% gewijzigd door IsaacK op 28-02-2022 12:26 ]

[Torac]

Goede toevoeging @IsaacK, bedankt.
Voor toekomstige skatey rijders die het zelfde probleem hebben en op dit topic stuiten.
