Solderen USB-C connector LG Utrafine 4K

[Joramm]

De USB-C connector van mijn LG Ultrafine 4K monitor begon een week of twee geleden wiebelig aan te voelen. Gisteren wilde het scherm geen beeld meer geven maar laadde mijn MacBook nog wel op.

Het probleem leek duidelijk, een deel van de soldeer punten van de USB-C connector was los gekomen.

Ik heb de monitor (met veel gedoe) open gemaakt, het moederbord er uit gehaald en naar een repair shop gebracht.

Zij hebben echter de connector er weer scheef op gesoldeerd, dus de monitor werkt nu helemaal niet meer.

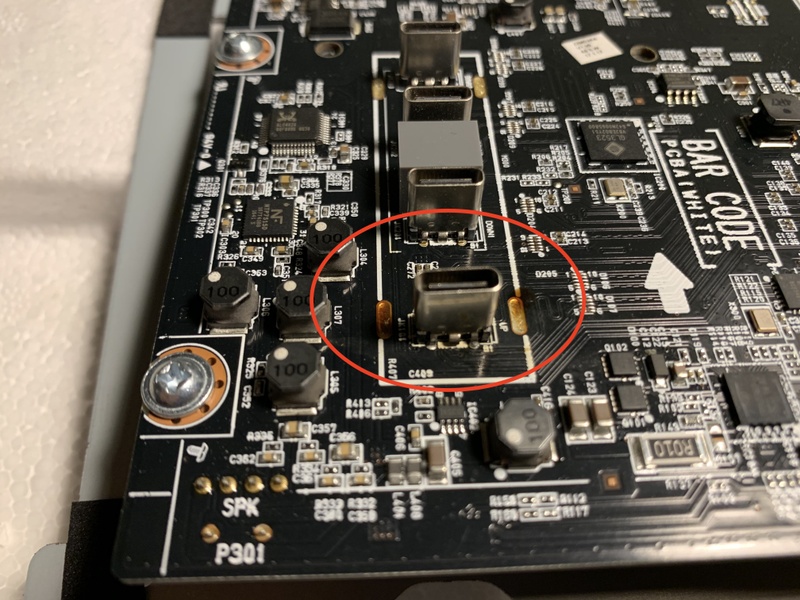

Foto van de betreffende connector:



Heeft iemand nog tips, ideeën of ervaring met dit soort reparaties?

P.S. Als iemand het leuk vindt kan ik meer foto's maken van de binnenkant van deze monitor.

[ Voor 5% gewijzigd door Joramm op 23-12-2020 18:36 ]

[rdejongjr]

Terug naar de shop die het er scheef op zet zonder te kijken of het überhaupt wel vast zit?
De pinnen links lijken er gewoon boven te zweven, te weinig flux en hitte lijkt het op.

Met een beetje geduld en de juiste tools moet dit wel te doen zijn...
Wellicht enkele tweakers zoals @sebastius

Voor het gemak een paar bedrijven in het midden van het land die dit dagelijks doen ivm hun productie:
https://www.makso.nl/
https://www.petronics.nl/
https://www.axtron.nl/
Bovenstaande assembleren complete printplaten en hebben hierbij ook een rework afdeling, meer gericht op (kleine) batches maar je weet maar nooit.

https://www.reparatiewinkel.nl/
Geen idee of ze ook super klein spul doen of alleen DC jacks en bolle elco's

[lvrijn]

Oei het lijkt of je ergens bent geweest waar ze niet vaak solderen. Ik zou het bij een vakman brengen. In welke stad zit je?

[Joramm]

rdejongjr schreef op woensdag 23 december 2020 @ 22:52:
Terug naar de shop die het er scheef op zet zonder te kijken of het überhaupt wel vast zit?
De pinnen links lijken er gewoon boven te zweven, te weinig flux en hitte lijkt het op.

Met een beetje geduld en de juiste tools moet dit wel te doen zijn...
Wellicht enkele tweakers zoals @sebastius

Voor het gemak een paar bedrijven in het midden van het land die dit dagelijks doen ivm hun productie:
https://www.makso.nl/
https://www.petronics.nl/
https://www.axtron.nl/
Bovenstaande assembleren complete printplaten en hebben hierbij ook een rework afdeling, meer gericht op (kleine) batches maar je weet maar nooit.

https://www.reparatiewinkel.nl/
Geen idee of ze ook super klein spul doen of alleen DC jacks en bolle elco's

Thanks. Ik ga ze berichten!

De medewerker heeft m'n geld terug gegeven en vertelde dat zijn heatgun niet toereikend was voor deze dikte printplaat. Hij was bang dat meer hitte de binnenkant zou beschadigen. Ze doen normaal telefoonreparaties dus het was al een beetje buiten hun scope.

lvrijn schreef op woensdag 23 december 2020 @ 23:42:
Oei het lijkt of je ergens bent geweest waar ze niet vaak solderen. Ik zou het bij een vakman brengen. In welke stad zit je?

Utrecht

[ Voor 69% gewijzigd door Joramm op 24-12-2020 11:57 ]

[sebastius]

Met deze foto kan ik helemaal niks. En vermoedelijk heeft die telefoon-beunhaas je print verder gesloopt.

Als je goed scherpe foto’s hebt dan kan ik je adviseren.

[Joramm]

sebastius schreef op donderdag 24 december 2020 @ 15:33:
Met deze foto kan ik helemaal niks. En vermoedelijk heeft die telefoon-beunhaas je print verder gesloopt.

Als je goed scherpe foto’s hebt dan kan ik je adviseren.

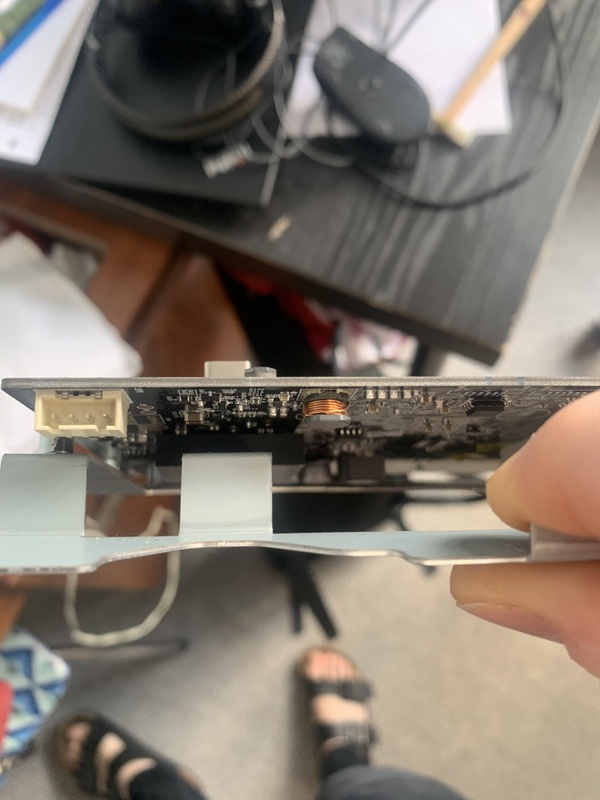

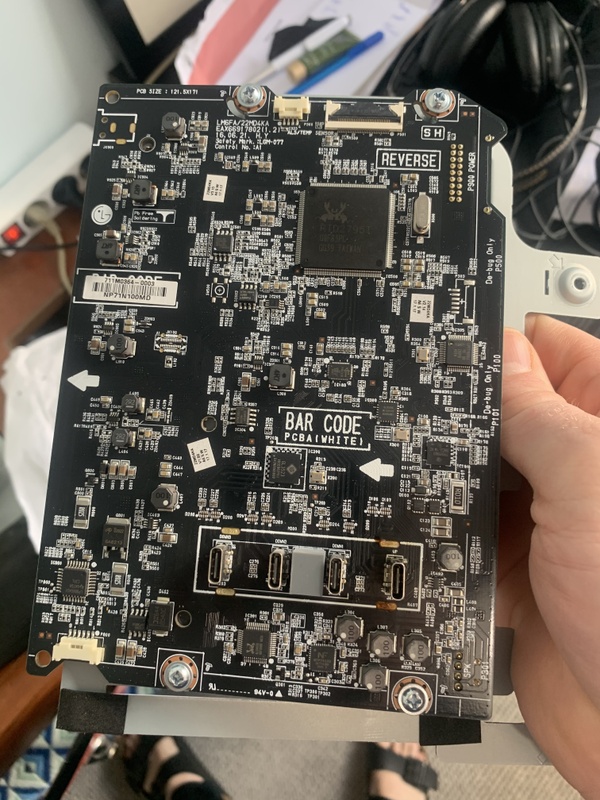

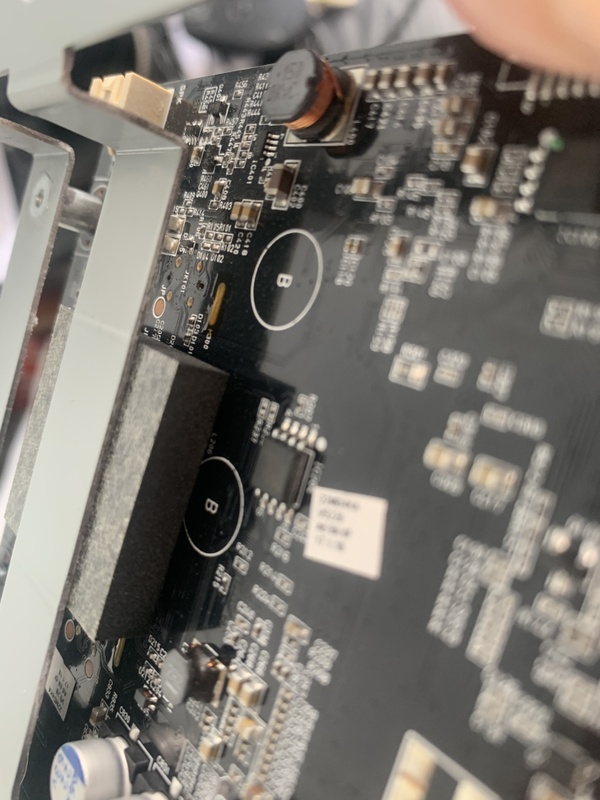

Ik heb een aantal extra foto's gemaakt, hopelijk is het zo wat duidelijker. Thanks in ieder geval!

Voor de duidelijkheid: de bovenste drie foto's zijn van de defecte connector. De onderste, ter referentie, een intacte.

[ Voor 3% gewijzigd door Joramm op 13-01-2021 18:28 ]

[sebastius]

Doe eens een foto vanaf de onderkant? Dus de pinnen die daar zitten.

[Joramm]

Komt eraan! Het is wel een multilayer PCB

[redfoxert]

Waarom in het begin geen garantieclaim bij de verkoper of LG? Of denk ik nou te simpel?

[Joramm]

redfoxert schreef op maandag 18 januari 2021 @ 09:55:
Waarom in het begin geen garantieclaim bij de verkoper of LG? Of denk ik nou te simpel?

Scherm komt uit 2017, dus garantie bij de Apple store kan ik wel vergeten. Misschien geluk gehad bij LG, maar kleine kans.

[sebastius]

De uitdaging gaat zitten in exact de juiste connector vinden.

[Joramm]

sebastius schreef op woensdag 20 januari 2021 @ 18:24:
De uitdaging gaat zitten in exact de juiste connector vinden.

Een nieuwe connector bedoel je?

Foto achterkant komt eraan. Bordje ligt bij een vriend van me, daardoor enige vertraging.
