Welke soldeerbout / stappen nemen bij vervangen bioschip hdd

[Timmeah]

Ik heb hier externe harde schijf waarvan het printplaatje vermoedelijk kapot is. Hij is gaan branden, en het plastic bij de connectoren is gesmolten. Ik heb daarop de interne harde schijf uit de behuizing gehaald, en zag al gauw dat dit niet gaat lukken zonder een reparatie te doen.

Datarecovery a minimaal 750 is het niet waard, dus ik dacht leuk projectje om is zelf te proberen. Lukt het niet, geen man over boord, lukt het wel, fijn van de data en hoe dan onafhankelijk van het resultaat ook een leermoment rijker.

Ik heb vervolgens exact dezelfde harde schijf gekocht, en daarvan de printplaat proberen over te zetten. Toen bleek dat het niet de exacte revisie te zijn. (leermoment 1)

Vervolgens heb ik uit China wel exact het zelfde printplaatje laten overkomen. Kostte niet zoveel. Die overgezet, toen viel me al op dat er een stickertje replace BIOS bij een bepaalde chip zat. (leermoment 2)

Ik heb toch even de stoute schoenen aangetrokken, en de printplaat erop gezet. Hij gaat spinnen, maar stopt er dan op een gegeven moment mee. Geen getik overigens. Dus vermoedelijk is er nog kans op data.

Het volgende is nu alleen dat ik de chip moet overzetten. Ik heb al even rondgekeken, maar dat zijn chips met 8 grotere voetjes. Mijn chip heeft er enorm veel, en zijn enorm klein. (zie foto). Ik heb een simpel soldeerboutje, redelijk fijn al, maar niet zo fijn. Ook een een DHZ-heatgun. Ik heb al geprobeerd het een beetje los te krijgen, maar nog zonder succes.

Nu is mijn vraag hoe ik nu het beste verder kan gaan. Hoe krijg ik de chip over? Alle winkels zijn dicht, dus electronica zaak vragen zit er nu sowieso niet in.

Ik sta best open om nog iets aan te schaffen.

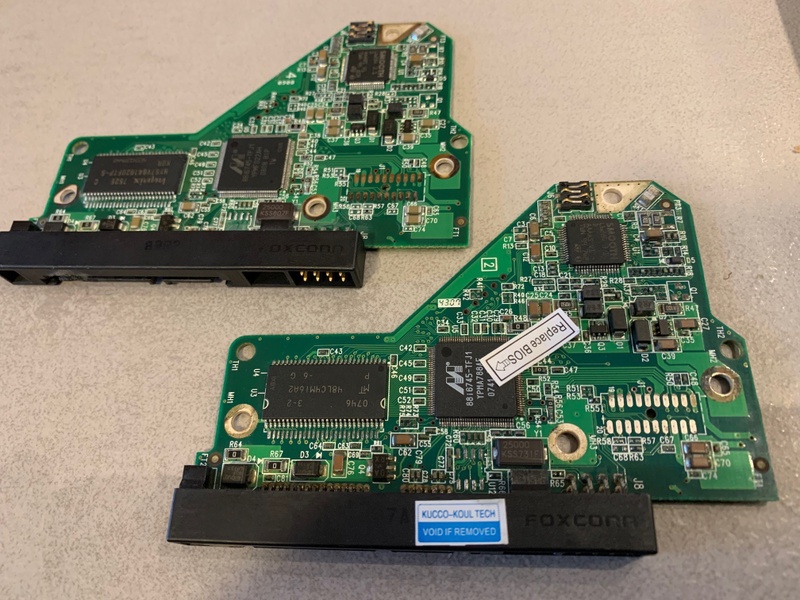

Hier de foto, zoals je ziet is het chipje aangesloten met wel heel veel en hele kleine pinnetjes. (linksboven is de oude overigens)

[arvidbeheerder]

Ik zou even op zoek gaan naar tutorials op YouTube. Denk dat je met "replacing smd chip" als zoekterm een heel eind komt. Wat je in basis nodig hebt is flux, een heatgun en geduld eventueel kan je even oefenen op die andere smd chip voordat je met de echte aan de slag gaat.

[Gilotto]

Voor de chip die je nodig heb zou ik eerst wat extra soldeer over de voetjes solderen. Dan met een hete soldeerbout snel rondjes omheen cirkelen zodat alles vloeit en de chip met een tang eraf wippen

Voor het bord wat je nodig hebt de pootjes van de bestaande bios chip afknippen en de chip eraf halen zodat de pootjes nog achter blijven. Doe dan een beetje soldeer op de punt en de pootjes een voor een eraf desolderen.

Als dat gelukt is alles goed schoonmaken en de chip op de donor solderen. gebruik flux en soldeer een rij pinnetjes in een keer.

Bas heeft hier wat youtube streams van gemaakt
https://knutselblog.tweakblogs.net/blog/18780/online-soldeerworkshop-2-staat-op-youtube
Zie rond minuut 43 in deel 2 voor brugsolderen.

Niet makkelijk, veel succes!

[MsG]

Welke hardeschijf gaat het hier exact om? Ik heb dit wel een enkele keer succesvol toegepast, maar dan ging het veelal om een 8 pins klein chipje, zoiets:



Weet je dus zeker dat die grote IC het BIOS is? De chinees kan het stickertje ook verkeerd hebben geplakt.

[popie]

Zonder ervaring en de juiste tools is dit gedoemd om te mislukken. Zie zo geen simpele 8 pins ic voor de bios, Dus dat even simpel overprikken zit er niet in.

Zit er kortsluiting in de oude print? Het is wellicht makkelijker om de oude print te fixen.

[Timmeah]

dank allen voor de tips. ik was ook wat teleurgesteld dat het niet om 8 voetjes ging, maar om die andere chip met giga-veel voetjes.



het betreft hier de PWB 2060-701444-004 REV A

oude printplaat al proberen te fixen, contacten schoongemaakt, etc, maar bij aansluiten spint hij niet, en ruikt beetje branderig, dus voordat ik mijn sata-reader verniel ben ik daar maar mee gestopt.

ik ga de filmpjes eens bekijken en kijken of ik nog wat kan doen.

[Damic]

https://www.hddzone.com/hdd_pcb_bios_rom_chip_nvram.html

Als ik het zo lees moet je de main controller chip swappen. Ik denk dat je meer geluk hebt met een kabel aan het oude pcb te solderen om daar dan spanning op te zetten



Edit:

Ik zou gewoon de pinnen van de 12V af het pcb knippen en rechtstreeks op de diode solderen (zelfde voor de 5V maar dan zonder knippen), blijkbaar zit er een kortsluiting tussen de 12V en GND in de connector

[ Voor 38% gewijzigd door Damic op 22-12-2020 22:54 ]

[memphis]

Als die sticker aangeeft dat dat de BIOS is heb je een hete lucht station nodig om los te halen. Eilandjes schoonmalen, 2 hoek-eilandjes vertinnen, chip erop leggen en als die goed ligt de 2 hoekjes met de bout aantippen dat die vast ligt. dan met flux en een gewone bout de pootjes solderen.

[_Jeffrey_]

Zoals @memphis al aangeeft heb je bij voorkeur een heteluchtstation nodig om dit succesvol uit te voeren.

Er zijn ook andere technieken om zulke QFP/TQFP packages te desolderen, zoals het gebruikt van een low-melt soldeertin om de tin lang genoeg vloeibaar te houden zodat de package verwijderd kan worden (zoals hier te zien)

Om het weer te solderen moet je eerst de overgebleven low-melt soldeertin verwijderen, om bij voorkeur loodhoudende soldeertin te gebruiken om de IC weer op zijn plek te solderen. Zoals @memphis al zegt soldeer je hierbij eerst een paar hoekjes vast, om vervolgens de rest te solderen. Ook hierbij zijn weer verschillende technieken te gebruiken, bijvoorbeeld drag soldering.

Extra flux toevoegen is bijna een must om geen bruggen of klonten van soldeertin te krijgen.

Na uitvoeren altijd je werk goed inspecteren, bij voorkeur met een microscoop, maar een goed vergrootglas met voldoende licht is ook mogelijk.


Als je je hier aan gaat wagen stel ik voor dat je het eerst bij wat oude printplaten probeert. Dit is niet iets wat de eerste keer perfect zal gaan.

[rdejongjr]

Waarschijnlijk is het schoonmaken van de connector en het vervangen van R64, R67, D3 en D4 voldoende.
De diodes slaan door bij te hoge voltages of verkeerd om aansluiten en de weerstanden branden sneller door dan de print zelf bij langdurige sluiting in de connector.

[Onbekend]

Het kost inderdaad enige ervaring om zo'n chip netjes eraf te krijgen.
Het werkt het beste met een laag soldeertin over alle pootjes zodat ze allemaal heet genoeg zijn om de chip eraf te krijgen. Een zwaardere soldeerbout is aan te raden, als je de temperatuur maar kunt regelen (richting de 280 graden). Hete lucht is af te raden omdat je daarmee de chip zelf ook flink verhit (gaat ten koste van de levensduur) en je hebt kans dat andere componenten er af worden geblazen.

Als je de chip eraf hebt, dan de padjes van de print vlak maken (met litze) en van de chip die overgezet moet worden ook netjes het soldeertin van de onderkant van de pootjes weghalen.
Daarna de chip met twee tegenoverstaande pootjes positioneren op de print, en als deze goed zit, de rest van de pootjes solderen. Als laatste netjes de kortsluitingen tussen de pootjes eruit halen.

Het gebruik van extra flux is aan te raden.

[_Jeffrey_]

Onbekend schreef op woensdag 23 december 2020 @ 23:12:
Hete lucht is af te raden omdat je daarmee de chip zelf ook flink verhit (gaat ten koste van de levensduur) en ...

Daar ben ik het echt niet mee eens. Zo'n component is ontwikkelt met hoge temperaturen tijdens montage in gedachte. Ik heb ook nog nooit gehoord dat een IC is beschadigd op zo'n manier, zolang je geen stom hoge temperaturen gebruikt of veel te lang verwarmt.

De 'sweet spot' kwa temperatuur en airflow voor dit werk vergt wat ervaring om te vinden, en verschilt per heteluchtstation en PCB.


En met 280 graden en normale (loodhoudende) tin zo'n package er af te krijgen met deze techniek gaat niet werken. Hier bestaat de low-melt soldeertin voor, zoals ik eerder al aangaf.

[Fordox]

Hete lucht is af te raden omdat je daarmee de chip zelf ook flink verhit (gaat ten koste van de levensduur) en je hebt kans dat andere componenten er af worden geblazen.

Dit is niet echt waar. Je verhit alleen de buitenkant en de junctiontemperatuur (de chip) zal daar altijd onder blijven., Bij het fabricage process gaan ze oook door een oven en hebben de chips een bepaalde rating hoelang ze blootgesteld mogen worden aan een bepaalde temperatuur, is vaak te vinden in de datasheet.
Je andere componenten zullen er niet snel af blazen tenzij je je hetelucht op maximaal blazen zet. Vloeibaar soldeertin zal componenten altijd aantrekken naar hun pad door middel van de oppervlaktespanning die aardig sterk is.
Wat je wel wil doen is je bord in het geheel verhitten. De ground en powerplanes van een printplaat zuigen heel veel hitte op waardoor lokaal verhitten lastig is.

Eigenlijk, deze QFP chips wil je het liefst desolderen met een heteluchtstation met de juiste opzetstuk. Het opzetstuk zorgt ervoor dat alleen hete lucht over de pinnen heen gaat en heeft vaak ook een vacuumslang in het midden zitten zodat je de chip kan oppakken.

Zoiets eigenlijk. het is wel specialistisch apparatuur dat je voor 750euro ook niet gouw aanschaft. Misschien dat een lokale elektraboer/printplaatbestukker dit wel heeft en het voor je wil doen.

Als je echt niks anders hebt dan een soldeerbout, kun je eht proberen om elke pin aan te tikken met een soldeerbout en dan de pin omhoog te wippen. Het terugbuigen hiervan is wel zeer riskant omdat je door metaalmoeheid de pin af kan breken. En je loopt dit risico dan met elke pin weer opnieuw.

De oplossing van @Damic en @rdejongjr zou ik eerst proberen.

[ Voor 6% gewijzigd door Fordox op 24-12-2020 18:42 ]

[Onbekend]

Zo'n ding zoals in de afbeelding is inderdaad beter, zolang je maar een geschikt voetje hebt. (Andere hete lucht-apparaten zijn niet geschikt.)

Het omhoogwippen van pootjes is wel een slecht idee, als je later diezelfde chip weer wil hergebruiken.

[ Voor 11% gewijzigd door Onbekend op 24-12-2020 19:00 ]
