380 Elektromotor, 750RPM aansluiten op frequentieregelaar

[Jos Jee]

Allen,

Ik ben momenteel aan het puzzelen met een elektromotor + Eaton frequentie regelaar voor een project.
De motor is nu in ster aangesloten op de frequentieregelaar en de frequentieregelaar aangesloten op 380V.

De gekochte elektromotor:
https://www.halvewerk.nl/...bevestiging-b3-b5-750-rpm

En de frequentieregelaar:
https://www.halvewerk.nl/...-3-fase-tot-5,5-kW/169475

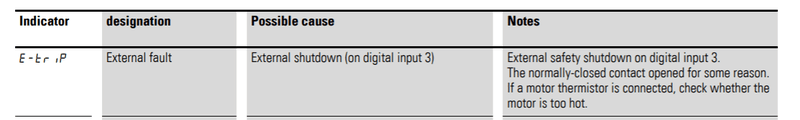

Gisteravond heb ik alles aangesloten echter krijg ik de combinatie niet werkend. Tot ongeveer 10Hz gaat de regelaar opstarten en draait de motor, maar daarna krijg ik een foutmelding:


Iemand een tip? Kan het zijn dat de regelaar te licht is qua stroomsterkte?
Ik zie nu dat de regelaar tot 2,2A kan en de motor is ruim 4A. Kan ik dit nog oplossen of mis ik iets anders?

Jos

[thunder7]

Een 1.5 kW motor aansluiten op een 0.75 kW frequentieregelaar is geen goed idee. Je hebt op zijn minst een 1.5 kw Frequentieregelaar nodig, liefst 2.2 kW.

Je fout zou kunnen komen omdat de motor in een bepaalde ingestelde opstarttijd op toeren wil komen, en dus hoe hoger de frequentie staat, hoe meer stroom hij wil gebruiken om binnen die tijd op te starten. Maar zelfs als je de aanlooptijd in de instellingen verlengt zal je de motor nooit op het volle vermogen kunnen gebruiken.

[DrivinUCrazy]

Los van de vreemde combinatie in vermogens, de foutmelding heeft het over ingang 3. Wat heb je daar op aangesloten?

[Jos Jee]

Ik dacht dat het de juiste frequentieregelaar was omdat er staat van 0,75kW tot 5,5kW.
1,5kW elektromotor leek me dan ruim binnen de marge.

Maar dit klopt dus niet?

Ingang 3 word niet gebruikt. Ik heb alleen de frequentieregelaar op 380 aangesloten en de motor weer op de frequentieregelaar. Poort 1 en 2 zijn op elkaar aangesloten voor het start signaal.
Poort 3 word dacht ik gebruikt voor omkeren van de draai richting, maar dus niet aangesloten.

Zie iemand nog een oplossing of moet ik een andere regelaar kopen?

[thunder7]

Ik vond de titel ook wat vreemd, maar bij de specificaties staat:

Max. Vermogen (kW) 0,75

Uitgangsstroom (A) 2,2

en 2.2 A per fase is geen 5.5. kW

Ik zou eens met die winkel overleggen, en zeggen dat je een frequentieregelaar 'tot 5.5 kW' gekocht hebt, wat nu niet blijkt te kloppen, en kijken wat ze zeggen.

Deze daar:

https://www.halvewerk.nl/...gelaar-2,2kW-5,6A-3-fasen

is wel van het correcte vermogen en niet heel veel duurder. Misschien kun je er een ruil uitslepen?

Als overigens bij digital input 3 'normally closed' staat, zoals in jouw stukje handleiding, dan vraag ik me af of de handleiding ook zegt of je die ingang leeg mag laten, of dat die, als je hem niet gebruikt, permanent gesloten moet zijn. De handleiding komt vrij nauw bij dit soort apparatuur.

[ Voor 22% gewijzigd door thunder7 op 20-12-2020 10:09 ]

[Sine]

Waar die shop die 5.5kW vandaan heeft is me een raadsel, deze uitvoering is echt maar 0,75kW

En inderdaad, waarschijnlijk moet er ergens een brugje naar ingang 3.

[Jos Jee]

Ik zal is even met de shop overleggen. Klinkt logisch wat ik hier lees, baal ervan dat ik dan de verkeerde regelaar door de info op hun site heb besteld. Hopelijk is er wat te regelen.

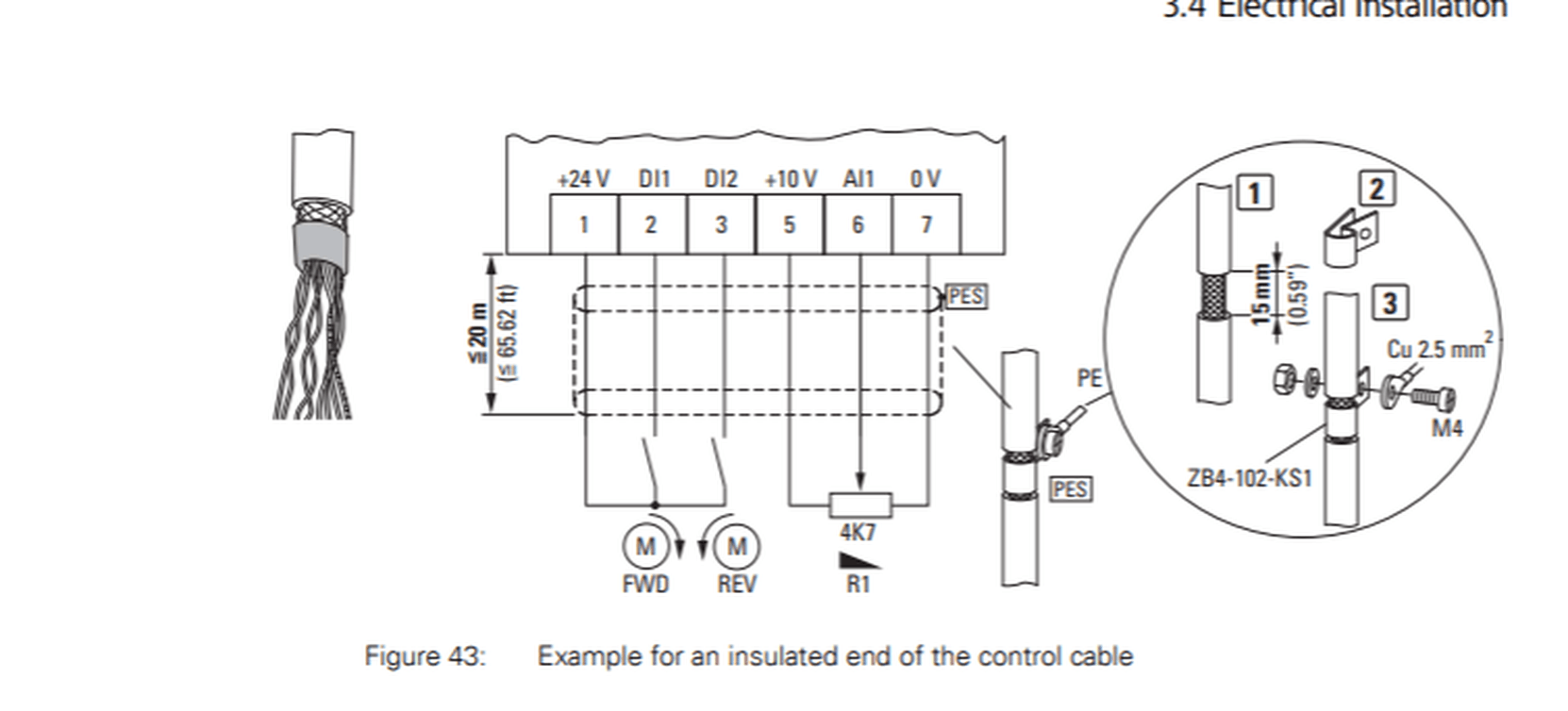

Dit is ingang 3, volgens mij heeft dit er toch niks mee te maken? Voor omdraaien draairichting.



Dank voor de input zover!

[Basti504]

De benaming van klem 3 is DI2, dus aangezien de handleiding spreekt over DI3 zal er nog ergens een klem zitten.

Heb even snel in de handleiding gekeken, en klem 4 zou DI3 moeten zijn.



Altijd leuk, vechten met frequentieregelaars

[Jos Jee]

Inmiddels contact met de shop en ze gaan mij de zwaardere ABB regelaar van 2,2kW toesturen als het goed is.
Informatie op de site klopt volgens hunzelf inderdaad ook niet van de opgegeven kW's tot 5,5.

Dus goeie input zover, dank jullie wel!

Ik zal een update doen als de installatie draait met de zwaardere regelaar.

[Jos Jee]

Allen,
Ik heb vanmiddag de zwaardere frequentieregelaar binnen gekregen, net aangesloten en alles werkt
Dank voor jullie input!

Kosteloos omgeruild dus zeer blij met de service. Informatie op de site bij hun word ook aangepast om vergissingen te voorkomen.

Dank!
