Nieuwe build, gaat niet aan

[Furiousrickz]

Hallo allen!

Ik heb in 2012 mijn eerste build in elkaar gezet. Heb enige tijd geleden wel de videokaart vervangen, maar het werd ondertussen tijd voor een nieuwe build.

Ik heb voor zover ik kan zien alles goed aangesloten (heb het moederbord boekje met schema er nog bijgepakt) maar hij gaat helaas niet aan. Er gebeurt helemaal niets. Geen lampjes, geen piepjes niets.

Vorige keer heb ik de hulp van een handige collega ingeschakeld, maar nu met corona durft hij dat helaas niet aan. Ik hoop dat jullie me een beetje op weg kunnen helpen, ik weet echt niet waar ik moet beginnen.

Build:
Corsair iCue 4000x
Asus B550-F MOBO (door webshop bios laten updaten)
AMD 5600x CPU
Corsair H100i koeling
Corsair RM750
Western digital M2 SSD
Corsair 16GB RAM

Ik wacht nog op mijn nieuwe videokaart, dus heb mijn scherm aangesloten op de HDMI van het moederbord.

[ Voor 24% gewijzigd door Furiousrickz op 14-12-2020 20:29 ]

[ImNotnoa]

pricewatch: AMD Ryzen 5 5600X Boxed

Kijk eens achter "geïntegreerde graphics"

Long story short: je cpu heeft geen ingebouwde videochip, je moet dus een dedicated videokaart hebben om beeld te krijgen

[ Voor 26% gewijzigd door ImNotnoa op 14-12-2020 20:31 ]

[Furiousrickz]

ImNotnoa schreef op maandag 14 december 2020 @ 20:29:
pricewatch: AMD Ryzen 5 5600X Boxed

Kijk eens achter "geïntegreerde graphics"

Long story short: je cpu heeft geen ingebouwde videochip, je moet dus een dedicated videokaart hebben om beeld te krijgen

Damn.. maar verklaard dit dan ook het feit dat niets aan gaat? Ik had dan op zijn minst een lampje/piepje verwacht..

[ImNotnoa]

Furiousrickz schreef op maandag 14 december 2020 @ 20:33:
[...]

Damn.. maar verklaard dit dan ook het feit dat niets aan gaat? Ik had dan op zijn minst een lampje/piepje verwacht..

Draaien de fans wel?

[Furiousrickz]

ImNotnoa schreef op maandag 14 december 2020 @ 20:33:
[...]

Draaien de fans wel?

Nee! Geen lampjes, piepjes, of bewegende onderdelen

[ Voor 14% gewijzigd door Furiousrickz op 14-12-2020 20:34 ]

[OcGuru]

ImNotnoa schreef op maandag 14 december 2020 @ 20:33:
[...]

Draaien de fans wel?

Zo te horen niet. Dan zou er ook wel een lampje of iets moeten branden.

Alle power connectoren aangesloten? En dan met name die linksboven op het moederbord, is niet te zien op de foto. En ook het aan/uit knopje op de goede aansluting van het moederbord zitten?

[ Voor 38% gewijzigd door OcGuru op 14-12-2020 20:37 ]

[Furiousrickz]

OcGuru schreef op maandag 14 december 2020 @ 20:34:
[...]


Zo te horen niet. Dan zou er ook wel een lampje of iets moeten branden.

Alle power connectoren aangesloten? En ook het aan/uit knopje op de goede aansluting van het moederbord zitten?

8 pin bovenin aangesloten, 24 pin rechts aangesloten, alle kabels van de kast op de onderzijde van het moederbord volgens het schema..

[ Voor 6% gewijzigd door Furiousrickz op 14-12-2020 20:38 ]

[ImNotnoa]

Furiousrickz schreef op maandag 14 december 2020 @ 20:37:
[...]

CPU kabel aangesloten met 8 pin, moederbord met 24 pin, alle kabels van de kast op de onderzijde van het moederbord volgens het schema..

Probeer hem eens te starten door de pwr-btn switch op je mobo te kortsluiten met een schroevendraaier

[Mezkeijou]

Misschien de schakelaar op de PSU omzetten?

[Furiousrickz]

ImNotnoa schreef op maandag 14 december 2020 @ 20:38:
[...]


Probeer hem eens te starten door de pwr-btn switch op je mobo te kortsluiten met een schroevendraaier

Ik heb geen idee hoe ik dit zou moeten doen..

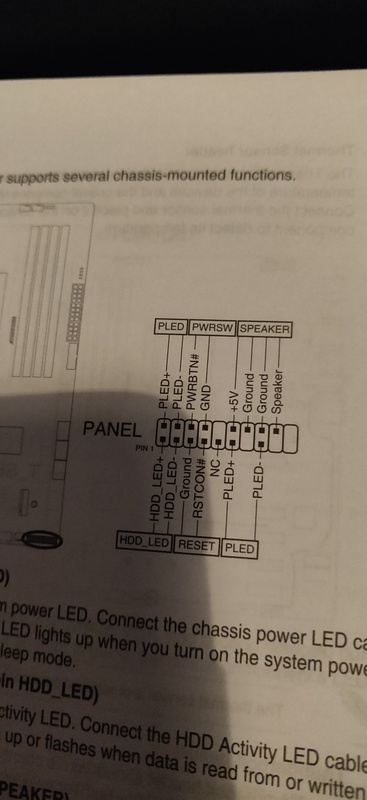

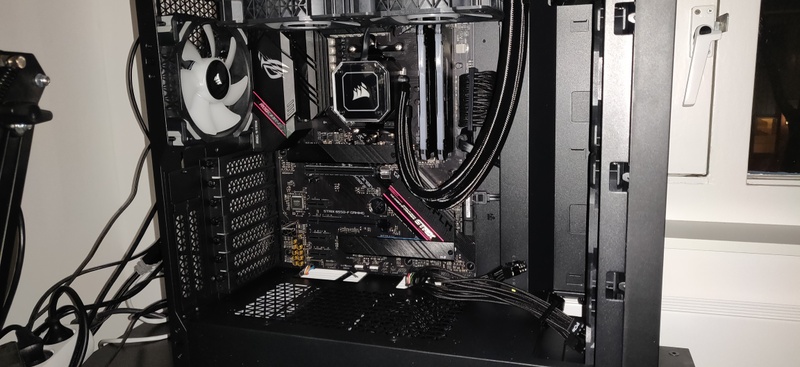

Onderstaand is volgens schema toch?

[Verwijderd]

Heb je afstandbusjes tussen het moederbord en de kast geplaatst?

Als ja, dan inderdaad even de powerknop pins verbinden met een schroevendraaier. Weer wat uitgesloten.

[Furiousrickz]

Mezkeijou schreef op maandag 14 december 2020 @ 20:44:
Misschien de schakelaar op de PSU omzetten?

Voor de zekerheid al beide zijdes geprobeerd

[Verwijderd]

Furiousrickz schreef op maandag 14 december 2020 @ 20:47:
[...]

Ik heb geen idee hoe ik dit zou moeten doen..

Onderstaand is volgens schema toch?

[Afbeelding]

[Afbeelding]

Dat lijkt goed te zitten.

Hoe je dat doet: kabeltje er af halen en die 2 pinnetjes kortsluiten met een schroevendraaier. Dat doet effectief hetzelfde als de aan uit knop.

[Mezkeijou]

Furiousrickz schreef op maandag 14 december 2020 @ 20:37:
[...]

8 pin bovenin aangesloten, 24 pin rechts aangesloten, alle kabels van de kast op de onderzijde van het moederbord volgens het schema..

de 8pin is van de cpu toch?

Verzetten van het ramgeheugen wilt nog wel eens helpen.

[ Voor 9% gewijzigd door Mezkeijou op 14-12-2020 20:56 ]

[Furiousrickz]

Verwijderd schreef op maandag 14 december 2020 @ 20:50:
[...]


Dat lijkt goed te zitten.

Hoe je dat doet: kabeltje er af halen en die 2 pinnetjes kortsluiten met een schroevendraaier. Dat doet effectief hetzelfde als de aan uit knop.

Gewoon een schroevendraaier op beide pins houden bedoel je? Net geprobeerd, gebeurt niets! Ik heb inderdaad wel individually sleeved kabels kit gekocht, maar die zijn ook van Corsair. Expres hetzelfde merk gekocht.

[Furiousrickz]

Mezkeijou schreef op maandag 14 december 2020 @ 20:52:
[...]


de 8pin is van de cpu toch?

Verzetten van het ramgeheugen wilt nog wel eens helpen.

8 pin is van cpu ja, de PCIe kabels bungelen onderin, wachtend op de videokaart. Ram ga ik even proberen!

[Verwijderd]

Furiousrickz schreef op maandag 14 december 2020 @ 21:00:
[...]

8 pin is van cpu ja, de PCIe kabels bungelen onderin, wachtend op de videokaart. Ram ga ik even proberen!

Als je helemaal geen respons krijgt gaat je geheugen ook niets uitmaken.

Er zit toch iets niet goed aangesloten. Moeilijk te zien vanaf hier wat precies.

Om nog even terug te komen op de spacers - zitten die er tussen of zit je moederbord op de metalen achterplaat geschroefd?

Zeker weten dat je sleeved kabels goed zitten aan PSU kant? Probeer de originele kabels uit de PSU doos even (enkel 24+8p is genoeg om uitsluitsel te krijgen)

[ Voor 7% gewijzigd door Verwijderd op 14-12-2020 21:03 ]

[GarBaGe]

Zit de stekker in het stopcontact?

[Furiousrickz]

Verwijderd schreef op maandag 14 december 2020 @ 21:02:
[...]


Als je helemaal geen respons krijgt gaat je geheugen ook niets uitmaken.

Er zit toch iets niet goed aangesloten. Moeilijk te zien vanaf hier wat precies.

Om nog even terug te komen op de spacers - zitten die er tussen of zit je moederbord op de metalen achterplaat geschroefd?

Zeker weten dat je sleeved kabels goed zitten aan PSU kant? Probeer de originele kabels uit de PSU doos even (enkel 24+8p is genoeg om uitsluitsel te krijgen)

Geheugen maakte niets uit inderdaad. Ik snap niet wat je bedoelt met spacers? Ik heb geen verlengkabels gekocht, het zijn echt vervangende kabels voor de voeding.

Ik zal de originele kabels eens proberen!

[jack zomer]

Spacers. Koper kleurige busjes die in je kast zitten op de plekken waar de schroeven door je moederbord heen gaan (9stuks) zodat het moederbord geen contact maakt met de kast en dus kortsluiting

[Verwijderd]

Furiousrickz schreef op maandag 14 december 2020 @ 21:05:
[...]

Geheugen maakte niets uit inderdaad. Ik snap niet wat je bedoelt met spacers? Ik heb geen verlengkabels gekocht, het zijn echt vervangende kabels voor de voeding.

Ik zal de originele kabels eens proberen!

Deze

https://en.m.wikipedia.or...ee_types_of_standoffs.jpg

Al zijn ze bij jou zwart. Heb je ze niet, dan zit je moederbord rechtstreeks op de achterplaat en maakt je moederbord op een hoop plaatsen kortsluiting.

[Furiousrickz]

Shit, het was de moederbord kabel! Ik heb expres nog op de website van Corsair opgezocht of deze kabels met dit model compatibel zijn, maar nu met de originele mobo kabel gaat het systeem aan!

[Furiousrickz]

Verwijderd schreef op maandag 14 december 2020 @ 21:10:
[...]


Deze

https://en.m.wikipedia.or...ee_types_of_standoffs.jpg

Al zijn ze bij jou zwart. Heb je ze niet, dan zit je moederbord rechtstreeks op de achterplaat en maakt je moederbord op een hoop plaatsen kortsluiting.

Die zaten er niet bij, volgens mij zaten ze dan al in de kast want ik legde het mobo er niet recht op. De 'schroefgaatjes' staken al uit.

[Hackus]

ook zal je de laatste bios moeten instellen

[Verwijderd]

Furiousrickz schreef op maandag 14 december 2020 @ 21:16:
Shit, het was de moederbord kabel! Ik heb expres nog op de website van Corsair opgezocht of deze kabels met dit model compatibel zijn, maar nu met de originele mobo kabel gaat het systeem aan!

Dat is in ieder geval goed nieuws!

Wellicht garantiegevalletje. Zeker weten wel goed aangedrukt?

[Furiousrickz]

Verwijderd schreef op maandag 14 december 2020 @ 21:22:
[...]


Dat is in ieder geval goed nieuws!

Wellicht garantiegevalletje. Zeker weten wel goed aangedrukt?

Yeah, de 'nieuwe kabel' er nu nogmaals ingedaan en firm aangedrukt maar nog steeds niets. Originele kabel erin en gaat weer aan.. heel vreemd.

Hier staat dat een RM serie uit 2019 (en dat is deze) goed hoort te werken met hun type 4 kabels:
https://www.corsair.com/eu/en/psu-cable-compatibility

Bedankt voor de tips in ieder geval, heel blij dat ik het probleem gevonden heb! Nu maar wachten tot de videokaart voor ik echt verder kan I guess. Wel beetje apart dat het moederbord dan HDMI heeft als de processor die je er op aan kan sluiten daar toch geen gebruik van kan maken..

[ Voor 9% gewijzigd door Furiousrickz op 14-12-2020 21:33 ]

[Furiousrickz]

Hackus schreef op maandag 14 december 2020 @ 21:21:
ook zal je de laatste bios moeten instellen

De webshop die mijn mobo heeft geleverd heeft de laatste versie van de bios geinstalleerd! Had idd ergens gelezen dat deze nieuwe CPU's niet werken op de oude BIOS.

[ Voor 13% gewijzigd door Furiousrickz op 14-12-2020 21:28 ]

[Uszka]

Furiousrickz schreef op maandag 14 december 2020 @ 20:47:
[...]

Ik heb geen idee hoe ik dit zou moeten doen..

Onderstaand is volgens schema toch?

[Afbeelding]

[Afbeelding]

ResetSW zit niet goed. Die moet één pin naar links. Nu zit die op de NC.

[ Voor 3% gewijzigd door Uszka op 14-12-2020 21:39 ]
