Help! Vervangen doorgebrande Power en PWM fan kabel

[lasse89]

Graag stel ik de vraag hier, want ik kom er niet uit.

Vandaag probeerde ik mijn oude voeding (Seasonic Focus Gx 650w) te vervangen door een nieuwe PSU (Corsair Hx V2 850w) i.v.m. een nieuwe RTX3080 videokaart.

Ik heb alle kabels vervangen op eentje na, een Sata power en PWM fan kabel met 1x 4 pin (groot), 1x 4 pin (klein) en 1x 3 pin (klein).

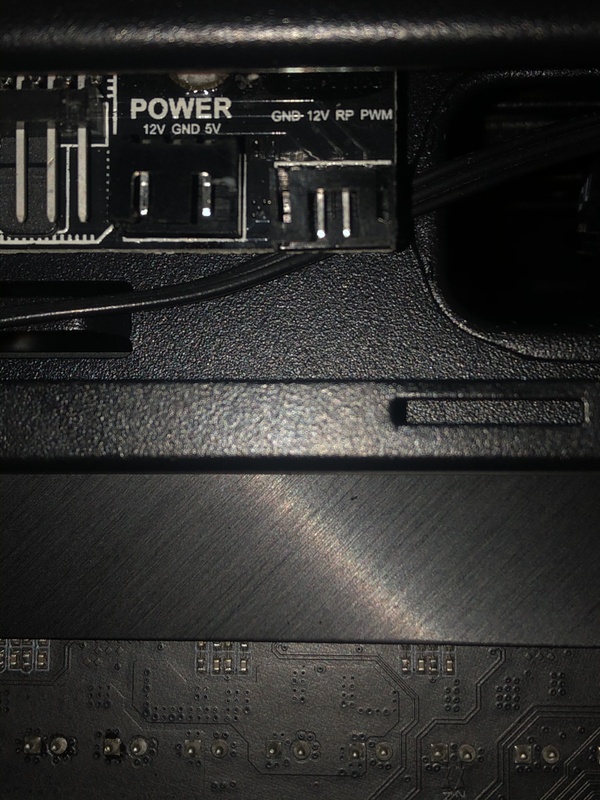

Deze waren aangesloten op de chassis fan header (4 pin groot) op het moederbord - ASRock x570 Phantom Gaming X - en de power (3 pin klein) en PWM (4 pin klein) aansluitingen. Zie de foto’s.





De kabel liep via een bij de oude Seasonic meegeleverde (extensie)kabel direct in de voeding.

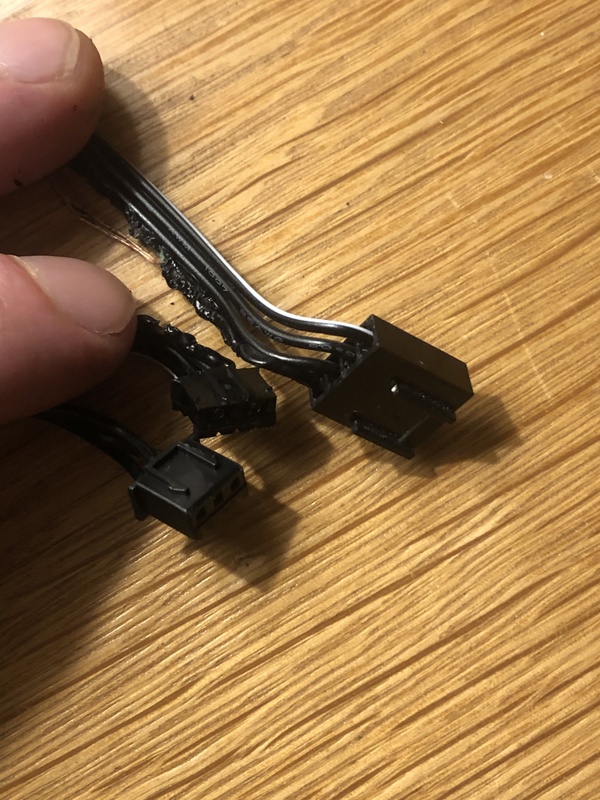

Kennelijk was het niet zo slim om deze kabel niet te vervangen met de nieuwe kabels van de Corsair, want deze oude kabel smolt weg op het moment dat ik de computer voor het eerst aanzette met de nieuwe Corsair voeding. Uiteraard heb ik direct de pc uitgezet en alles nagelopen. Gelukkig doet de pc het verder nog (het moederbord, de videokaart en ook de gpu werken gewoon nog incl. de fans van de videokaart en gpu) alleen kan ik m’n extra case fans (6x 140mm Fractal Dynamic X2 GP-14 fans) niet meer aan de praat krijgen; immers is de kabel doorgebrand.

De reden dat ik de kabel niet had vervangen was omdat ik geen andere (vergelijkbare) kabel heb. De enige die enigszins in de buurt kwam was de bij de nieuwe Corsair voeding meegeleverde Molex kabel met 1x 4 pin die ik op de chassis fan header op het moederbord kan aansluiten, maar niet op de power of PWM aansluitingen. Vandaar dat ik de oude kabel liet zitten. Heb wel de kabel van de nieuwe Corsair voeding geprobeerd en verschillende fan headers op m’n moederbord, maar niets lijkt de fans aan de praat te krijgen. Heb inmiddels m’n oude Seasonic voeding er weer in gezet en stuur de Corsair terug als RMA.

Kan iemand mij helpen met de juiste kabel(s) te vinden om de fans aan de praat te krijgen? Ik kan ze online niet vinden.

Alvast enorm veel dank!

[ Voor 42% gewijzigd door lasse89 op 06-12-2020 22:27 . Reden: Typo’s + verplaatsen foto’s direct onder de tekst ]

[Tyrian]

Het is me niet helemaal duidelijk. Zoek je nu een SATA Power naar PWM fan converter kabel?

Als deze?
https://www.amazon.com/CR...wer-Adapter/dp/B0711CR7HV

[lasse89]

Tyrian, ik weet het niet zeker. Wat ik in ieder geval weet is dat mijn doorgebrande kabel twee kleine 3 en 4 pin aansluitingen heeft die in de Power en PWN sockets moeten.

De link naar de kabel die jij doorstuurt lijkt grotere formaat aansluitingen te hebben.

Heb geprobeerd een ‘grote’ 3 en 4 pins aan te sluiten op die Power en PWN sockets, maar die passen niet. Het moeten dus echt kleinere 3 en 4 pins zijn.

[DataGhost]

Wat voor fancontroller is het en wat staat in het boekje ervan over die kabel? Ik krijg zomaar het gevoel dat je drie aansluitmogelijkheden hebt voor je fancontroller zodat het op elk systeem aan te sluiten is. Dat betekent NIET dat je ze ook alledrie moet gebruiken. In het gunstigste geval is er alleen maar teveel stroom doorheen gegaan om andere onderdelen op je moederbord of in je PC te poweren, in een slecht geval is bijv. een aansluiting op je moederbord hier ook niet op berekend geweest.

Eerst moet je in de handleiding uitzoeken wat voor kabel het is, waar deze voor dient, hoe deze aangesloten dient te worden en daarna kan je pas kijken wat je er voor in de plaats kan gebruiken.

[Uszka]

lasse89 schreef op zondag 6 december 2020 @ 22:30:

De link naar de kabel die jij doorstuurt lijkt grotere formaat aansluitingen te hebben.

Dat zijn male connectors, jij moet female connectors hebben en dat kunnen gerust allemaal 4 pins zijn. Ik kan alleen niet zo snel vinden waar ze te koop zijn.

Waar zat die verloopkabel van sata naar 4 en 3 pins molex bij geleverd? Bij de casefans, behuizing, fancontroller?

lasse89 schreef op zondag 6 december 2020 @ 22:02:

De reden dat ik de kabel niet had vervangen was omdat ik geen andere (vergelijkbare) kabel heb. De enige die enigszins in de buurt kwam was de bij de nieuwe Corsair voeding meegeleverde Molex kabel met 1x 4 pin die ik op de chassis fan header op het moederbord kan aansluiten, maar niet op de power of PWM aansluitingen. Vandaar dat ik de oude kabel liet zitten. Heb wel de kabel van de nieuwe Corsair voeding geprobeerd en verschillende fan headers op m’n moederbord, maar niets lijkt de fans aan de praat te krijgen.

Sluit nooit een voeding direct op een fanheader op het moederbord aan. dat is vragen om problemen.

Heb inmiddels m’n oude Seasonic voeding er weer in gezet en stuur de Corsair terug als RMA.

Dus omdat het je eigen domme fout is een niet compatibel kabel te gebruiken stuur je de voeding RMA? Het mag toch wel algemeen bekend zijn dat kabels van verschillende merken en vaak zelfs binnen een merk, niet uitwisselbaar zijn.
Is de connector aan de voedingzijde beschadigd?

[lasse89]

DataGhost, de kabel werd meegeleverd bij de behuizing. Zie het bericht hieronder.

Mocht je weten of het mogelijk is om de extra case fans op een andere manier aan te sturen, dan hoor ik graag!

[ Voor 81% gewijzigd door lasse89 op 06-12-2020 23:21 . Reden: Meer info gevonden na plaatsen reactie ]

[lasse89]

Hi Uszka, nu je het zegt denk ik dat die kabel is meegeleverd met de behuizing: Fractal Design Define 7. Ga dat zo even nakijken.

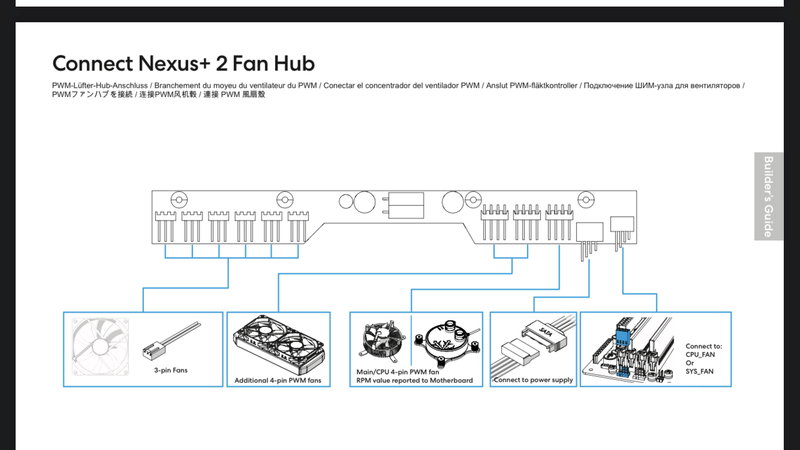

Heb het opgezocht en volgens mij is de doorgebrande kabel de Nexus+ 2 fan hub die wordt meegeleverd. Zie foto hieronder van de instructies in de handleiding:


De voeding is verder niet beschadigd en stuur ik RMA omdat ik de fans op geen enkele andere wijze aan de praat krijg. Daarnaast was die doorgebrande kabel geen enkel probleem bij de voeding van Seasonic en heb ik dat al ruim een jaar zo gebruikt.

Hoe kan het dat zo’n kabel dan ineens vlam vat bij het omwisselen van een voeding? Mijn simpele conclusie is dat de nieuwe voeding dus niet in orde is. Maar wellicht is dat te simpel gedacht. Snap alleen niet waarom het eerst prima was en bij het installeren van de nieuwe voeding misgaat.

Is er een andere manier om de extra fans aan te sturen en welke kabels heb ik daarvoor nodig?

[ Voor 30% gewijzigd door lasse89 op 06-12-2020 23:22 . Reden: Aanvullende info + foto ]

[Uszka]

De Corsair voeding heeft een andere pinout aan de voedingzijde dan de Seasonic, that's it. Stop je een Seasonic kabel ik in een Corsair voeding dan krijg je kortsluiting en smelt de kabel.

[Wim-Bart]

Lijkt wel of je kortsluiting hebt gemaakt. En het kan nooit de bedoeling zijn dat er stroom naar de header connectors op het moederbord wordt terug gevoerd.

[lasse89]

Dank Uszka en Wim-Bart!

Dus als ik het goed begrijp is er kortsluiting ontstaan doordat de doorgebrande kabel was gekoppeld aan een Sata extensie kabel van Seasonic die ik vervolgens in de Corsair voeding heb gestopt? Ter verduidelijking zat de kabel als volgt in elkaar (waar het uiteinde van de peripheral cable in de voeding zat):


Andere vraag is dan: hoe kan ik nu alsnog de overige fans aansluiten? Welke kabels heb ik daarvoor nodig en waar sluit ik ze aan?

[ Voor 41% gewijzigd door lasse89 op 06-12-2020 23:51 . Reden: Foto toegevoegd ]

[floorcleaner]

Inderdaad, altijd de kabels gebruiken die ze bij de voeding meeleveren.
Aan de kant van de videokaart, mainboard enzovoort klopt de pinout altijd, maar aan de kant van de voeding kan bij een modulaire voeding elke fabrikant implementeren zo als ze zelf willen.

Het is dus niet omdat de seasonic kabel op de corsair past, of andersom, dat de + , - , en spanningen juist zitten, er is daar langs die kant helaas geen standaardisatie....

Fans : kijken welke fan-splitters of fancontrollers je kan vinden.

[Wim-Bart]

Ik zie al waar het fout is gegaan. De kabel vanaf je seasonic heeft andere pinlayout, hierdoor is er 12V op de 0 komen te staan en is het hele zooitje uitgefikt. Je hebt 6 fan's zeg je, wat voor fan controller gebruik je?

[lasse89]

Dank voor je bericht Wim-Bart. De fan controller is een vast onderdeel van de Fractal Design Define 7 XL behuizing, een zogenaamde Nexus+ 2 fan hub. Daarop zijn alle fans aangesloten, alleen krijg deze fan controller nu geen power meer doordat die kabel is weggefikt

[Uszka]

Bij je Corsair voeding zitten 3 sata kabels met elk 4 connectors. Eén van die connectors kan je probleemloos aansluiten op de kabel die nu doorgebrand is. Dat kon bij de Seasonic ook, daar had je echt geen verloop van, naar het schijnt, PCI-e naar sata voor nodig. Wat je nu nodig hebt is een nieuw exemplaar van de doorgebrande kabel.

[lasse89]

Ha Uszka, die doorgebrande kabel had enkel de Sata male connector als uiteinde. De andere drie aansluitingen waren dus de 3/4 pins die op de fan header, power en pwm aansluiting geplaatst moesten worden.
Er was dus geen andere manier om die op de voeding aan te sluiten dan met een Sata naar pci-e kabel.

[ Voor 40% gewijzigd door lasse89 op 07-12-2020 12:38 . Reden: Verduidelijking bericht ]

[Wim-Bart]

Je hebt dus twee kabels nodig (er vanuit gaande dat de fan hub nog leeft).

• Een sata power naar de HUB toe
• Een 4 Pin kabel van MB SYS_FAN naar de HUB.

Bij Corsair is een support ticket genoeg om vervangende kabels te krijgen/kopen, misschien even contact opnemen met Fractal Design en daar een ticket droppen.

[lasse89]

Ha Wim-Bart, dank! Heb inderdaad een ticket aangemaakt bij Fractal Design.

Iedereen bedankt voor de hulp!
