Hager beltrafo 8v vervangen met 12v

[Faisalovic]

Mijn vraag
Waar moet ik op letten bij het vervangen?

Relevante software en hardware die ik gebruik
Schroevendraaier

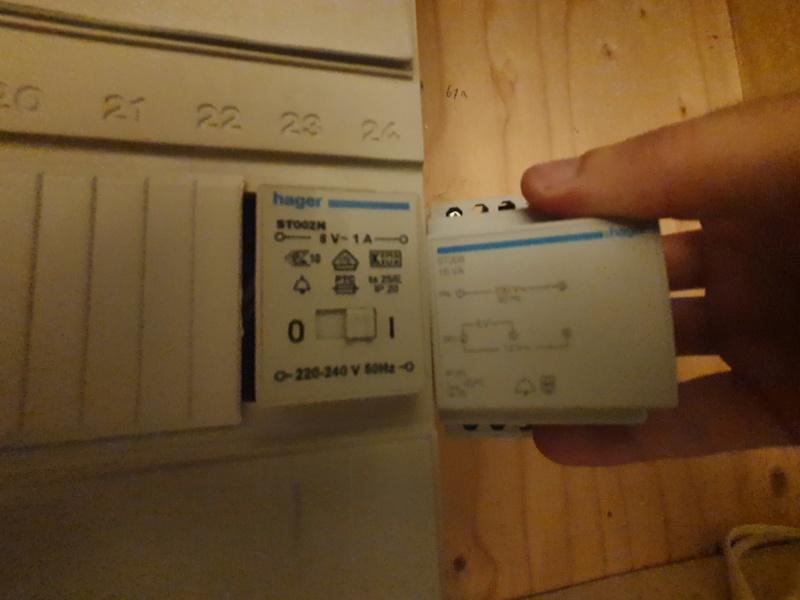

Oude beltrafo hager st002n
Nieuwe beltrafo hager st305

Wat ik al gevonden of geprobeerd heb
Gegoogled op het vervangen van dit specifiek merk. Helaas niets gevonden. Er zit ook geen handleiding bij. Ik ben verder leek wat elektra betreft.
Wat ik denk dat moet gebeuren is:
- hoofdschakelaar uit
- kap eraf
- oude trafo eruit
- extra afdeklipjes eraf voor bredere nieuwe beltrafo
- Bovenin de nieuwe beltrafo doe ik de 2 witte kabels in poorten 1 en 9 (zie afb. 2)

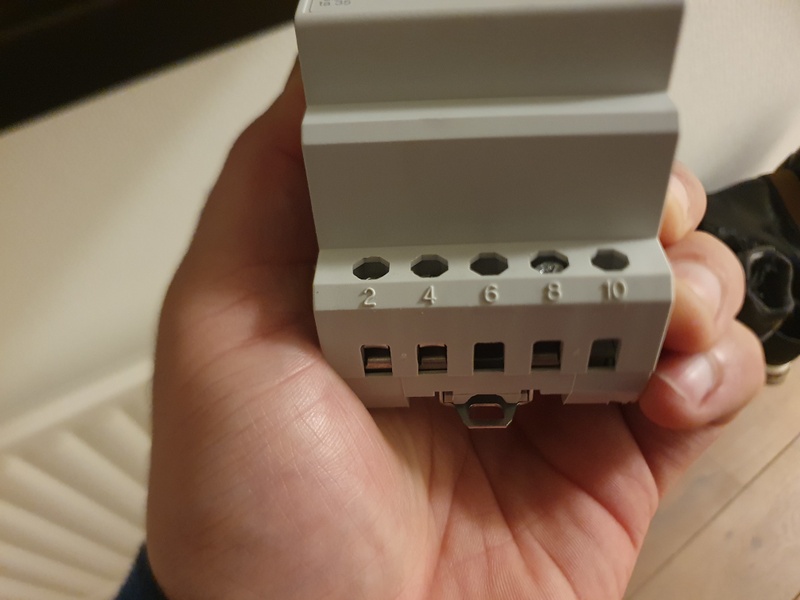

- Onderin doe ik de bruine kabel in de meest linker poort met nummer 2 (zie afb. 2)
En de blauwe in de tweede poort van links met nummer 4 (zie afb. 2)
- kap erop
- hoofdschakelaar aan

Ik heb 12v 16va nodig voor een slimme deurbel.

Nieuwe beltrafo:

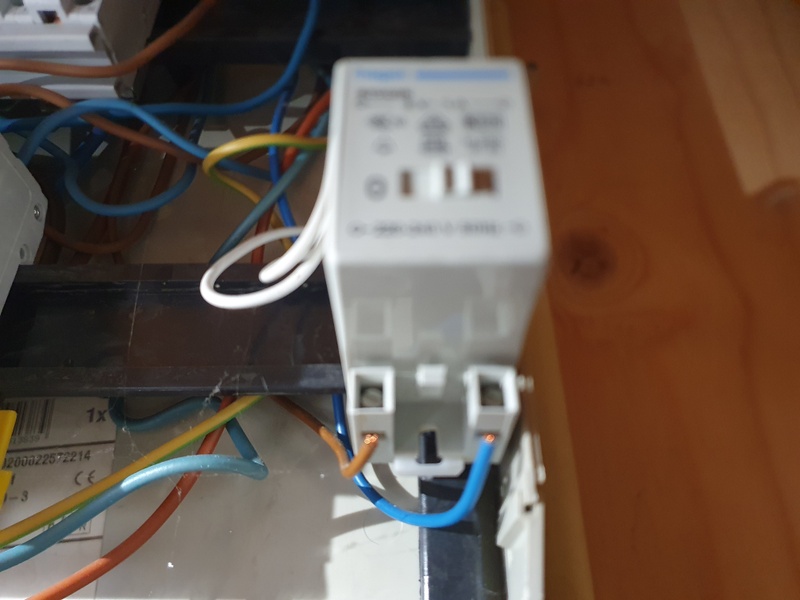

Oude beltrafo

[ Voor 99% gewijzigd door Faisalovic op 02-12-2020 18:20 ]

[Bakema]

Nvm

[ Voor 98% gewijzigd door Bakema op 02-12-2020 19:46 ]

[mvdnes]

Faisalovic schreef op woensdag 2 december 2020 @ 17:41:

- Bovenin de nieuwe beltrafo doe ik de 2 witte kabels in poorten 1 en 9 (zie afb. 2)
- Onderin doe ik de bruine kabel in de meest linker poort met nummer 2 (zie afb. 2)
En de blauwe in de tweede poort van links met nummer 4 (zie afb. 2)

Nee de aansluiting moet als volgt:
- Bruin en blauw in 1 en 9
- Witte kabel in 2 en 8 voor 12V

[kabeltjekabel]

De handleiding staat er gewoon op... zelf op de foto al zichtbaar.

Zoals je voorstelt krijg je er 6,6 kV uit ipv 12v... meer waarschijnlijk; 1 doffe knal...

Aansluiten zoals @mvdnes schrijft.

[Faisalovic]

T werkt zoals mvdnes t omschreef.
En met de analoge belknop werkt alles prima.

Alleen met de smart deurbel krijgt de gong nu constant stroom lijkt. Niet genoeg voor 100% geluid, maar je hoort m wel vaag en continu.

[Faisalovic]

Is het mogelijk de gong te omzeilen door er een kroonsteentje te plaatsen?
- Ik gebruik de oude bekabeling die er al was
- De smart deurbel is DC

[jan-marten]

Als je smart deurbel DC nodig heeft (gelijkstroom) heb je aan deze transformator niet zo heel veel (die is wisselstroom, te herkennen aan het ~ symbooltje).

Ik denk dat je een deze transformator niet zoveel gaat hebben. Helaas heb ik verder geen ervaring met smart deurbellen

[Cheezus]

Ik zie dat er soepele draad is gebruikt (meerdere koperdraadjes i.p.v. 1 massieve) voor de beltrafo en dit zo te zien gewoon los in de schroefklem is geduwd. Daarnaast laat de TS zien hier geen verstand van te hebben.

Mijn advies: laat het doen door iemand die er verstand van heeft en laat die de groepenkast ook meteen op orde brengen.
