Hoe sluit ik addressable RGB Fans aan?

[OlavRab]

Hallo Allemaal,

Ik heb twee RGB addressable fans bij mijn nieuwe case gekregen. Deze moeten werken met Asrock Polychrome Sync. Ik heb helaas niet zoveel ervaring met RGB en alle connectoren en zou graag om hulp vragen hoe ik deze fans kan aanpassen in de polychrome software.

De Fans komen met een 5-pins (zie afbeelding onder) connector, deze vind ik helaas niet terug op mijn moederbord.


De twee fans met de 5-pins connector komen samen in een fan/rgb hub (onderstaande afbeelding)

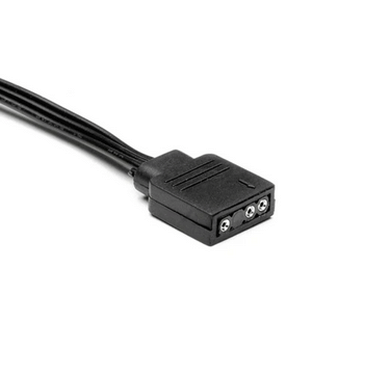

Vervolgens gaat er een kabel met ''SW-Led" naar de led-switch button op de case. Ook gaat er een 3/4-pins connector (onderstaand) naar het moederbord. Die heb ik aangesloten op de addressable led header port aangesloten. Helaas herkent de software de fans niet.



Zijn er opties of mogelijkheden om de fans direct aan te sluiten op het moederbord? Of is er iets mis met de fan/rgb header?

Ik hoor graag jullie advies.

Alvast bedankt!

[BeunPC]

Welke case/fans zijn het?

[g0tanks]

Heb je de instructies in de handleiding van je behuizing gevolgd?

The Fan Led wiring must be connected to the fan hub in the order you want the lighting effects
to be displayed.
◆ Fans must start at "1" and continue in series. 1 > 2 > 3 > 4 > 5 > 6
◆ Any fan not connected in series will break communication and the RGB lighting fuction will not
work.

[OlavRab]

@BeunPC het zijn standaard casefans bij de Gamdias Talos E1. Staat ook bovenin vermeld

[OlavRab]

@g0tanks

De fans kwamen out of the box aangesloten. Er is niks gewijzigd aan hoe de setup nu staat.
Ik begrijp niet helemaal hoe de 1-2-3-4 configuratie werkt, ik zie nergens getallen staan.
In de gebruiksaanwijzing staat RGB Controller & Fan Controller.
Op de tweede afbeelding staat de controller in de case, is dat een RGB of Fan controller? Of allebei?

[BeunPC]

@OlavRab
Krijg je nu helemaal geen licht of herkent hij hem gewoon niet in de software?

[OlavRab]

@BeunPC

Licht werkt, kan het aanpassen via de Led-switch button op de case. Alleen is het niet bereikbaar via de software

[BeunPC]

@OlavRab
Dan is mijn eerste instinct dat de aRGB-kabel niet goed aangesloten zit. Welk moederbord heb je? En op welke header zit hij?

[Nielson]

Je moet instellen of je de LED's via het MB wil aansturen of via de ingebouwde controller van de hub:

※Long press on LED button for 3 seconds, fans will red lighted which now are controlled by MB software. And vice versa.

[BeunPC]

@Nielson
Dat heb je wel goed gevonden, waar staat dat?

[Nielson]

@BeunPC Handleiding onder de afbeelding van de I/O ports:

[BeunPC]

Aha. Overheen gekeken. Vind ik niet zo'n logische plek eerlijk gezegd.

[Nielson]

Nee, die handleiding is sowieso niet echt een hoogstandje, veel spelfouten en google translate teksten volgens mij.

[OlavRab]

@BeunPC @Nielson

Het werkt, bedankt voor het meedenken beiden!
