Aorus RTX 3090 Master rev 1.2 vs Monoblock momentum

[Wobin77]

Hoi,

Ik heb onderstaand 'probleem':
Bij de montage van een EKWB momentum op MB Aorus X570 Master rev 1.2 merkte ik een verschil tussen het montageplan en de realiteit. De 'volgorde' van de condensatoren, chokes en mosfits hebben een andere positie dan bij rev 1.0
Nu is er één van de mosfits niet gekoeld door het block. Kan dit kwaad?
Ik vond geen foto van een rev 1.0 zonder de heatsink, dus dat kan ik niet vergelijken.

Situatie van bovenaf bekeken:


Montageplan:



MB rev 1.0:


MB rev 1.2: (mijn MB, waarbij de groene circel degene is die nu niet rechtstreeks gekoeld wordt door het block)

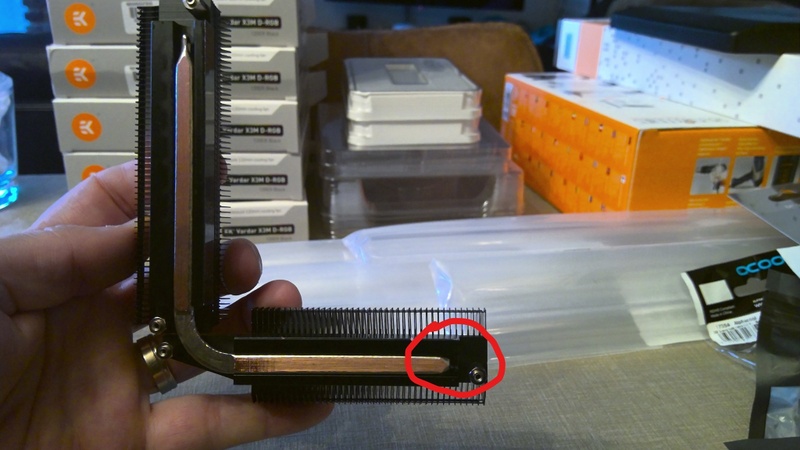

Ik merkte wel dat bij de standaard heatsink, die laatste mosfit ook niet 'volledig' bedekt werd door de heatsink, daar het koperen stuk ongeveer in de helft stopt. (rode cirkel):


Vergelijking rev 1.0 en 1.1/1.2:

[World Citizen]

Aww dit is zuur.

En gezien je achtergronden op de foto's, ben je een flink project aan het doen, en dan is dit het laatste wat je wilt tegenkomen.

Ik ben alleen bang dat je inderdaad niet veel kunt doen. Althans, je zou een klein koelblokje op maat kunnen zagen en die erbij klemmen, maar als ik eerlijk ben zou ik een mailtje sturen naar EKWB of er niet toevallig een versie 2 in de pijplijn zit.

Je bent zo dik geïnvesteerd in A kwaliteit materiaal, dat ik liever zou wachten dan Tweaken.

Als EKWB geen opvolger bouwt, zou ik afhankelijk van je gebruik een keuze maken.
- Tweaken, overclocken en maximale eruithalen = zelf iets ertussen gaan bouwen.
- Design en stil maken van de pc = niks aan doen, de mosfet gaat het wel overleven.


Bij optie A zou ik dus wat thermaltape pakken die niet te dun is, en dan een koelblokje aan beide zeiden voorzien van tape en passend proberen te maken. Het koelt lang niet zo goed.. maar is weer beter dan niets.

[Wobin77]

Dag World Citizen,

Allereerst bedankt om even de tijd te nemen en mijn post grondig te lezen.
Ik heb ondertussen al een mailtje gestuurd met bovenstaande uitleg naar EKWB. Nog geen antwoord mogen ontvangen. Maar de laatste tijd duurt wel even vooraleer ze antwoorden wegens drukte.

Ik ben niet van plan permanent hard te gaan overclocken. Wel eens 'checken' of ik geluk had met de silicon lottery. :-)

Ik ga een koperen blokje op maat maken, en het zoals jij schetst ertussen plaatsen. Kan nooit kwaad in mijn ogen... Of kan je een ander metaal aanraden?

Benieuwd naar de uitleg van EKWB, daar ze bij GPU's wel degelijk vermelden goed te kijken naar het rev nummer, maar bij MB is er geen melding gemaakt. Sterker nog, als je het MB ingeeft in hun configurator stelt hij deze monoblock nog steeds voor. Dus, volgens mij zijn ze nog niet op de hoogte.

[Wobin77]

Ondertussen ook antwoord ontvangen van EKWB;

Regarding the chokes, just use proper thermal pads according to your board.
They need to be contacted to the monoblock.
This is not such a critical component for cooling but it should be cooled.
best regards

Dus, ik ga een koperen blokje maken en perfect laten aansluiten met enerzijds aan de zijkant de heatsink, en anderzijds bovenaan met de monoblock zelf.

[World Citizen]

Wobin77 schreef op dinsdag 17 november 2020 @ 19:58:
Ondertussen ook antwoord ontvangen van EKWB;


[...]


Dus, ik ga een koperen blokje maken en perfect laten aansluiten met enerzijds aan de zijkant de heatsink, en anderzijds bovenaan met de monoblock zelf.

Dat is inderdaad geen Tweaker antwoord .

Koper is prima en beter dan aluminium. Je kunt van die blokjes bestellen op Ali, en ik heb toevallig een zak van 20 onderweg (alu). PM maar als je er eentje nodig hebt.

Ikzelf was meer bezig met welke tape ik gebruikte, maar daar heb jij geen last van gezien je het blokje klemt. Die tape kun je ook in verschillende diktes kopen. Ik zou niet voor 1mm gaan. Pak 2 of 3mm, dan kun je het wat beter klemmen en heb je wat marge.

(Of je moet een CNC hebben?)

[Wobin77]

Bedankt voor het voorstel. Ga voor koper gaan. Is al besteld, bij een leverancier van ons bedrijf. Cnc ook geen probleem, maar zover ga ik voorlopig niet gaan. Kan k beter mijn eigen monoblock ontwikkelen...
...daar zeg je zoiets... :-)

[Wobin77]

Opgelost.

[World Citizen]

@Wobin77 Nice! Zoals een Tweaker betaamd!.

Heb je dat met van die zachte thermopads gedaan? Dat is inderdaad slim. Als het goed klemt dan is het meer dan voldoende.

Nu snel vergeten en door met het project .
Succes!

(fijn ook van die lekker grote foto's. Dan kun je tenminste iets zien )

[ Voor 14% gewijzigd door World Citizen op 19-11-2020 16:43 ]

[Wobin77]

@World Citizen Yep, zachte thermopads.

[Wobin77]

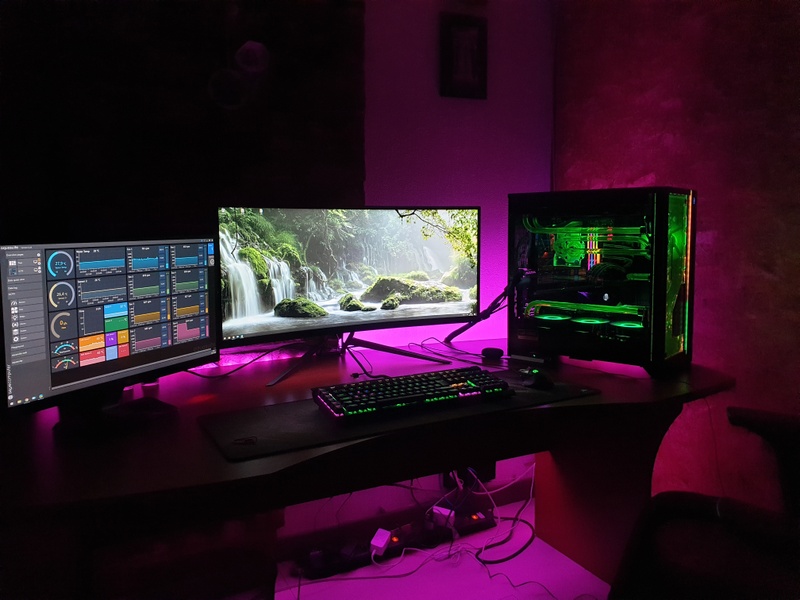

Hier dan uiteindelijk de final build...

[Fordox]

Het component dat je in het groen hebt omringt is geen MOSFET, dit is een voltage controller, de chip die de FETS aanstuurt met een PWM signaal en geen vermogen hoeft te verwerken, deze heeft geen koeling nodig (zoal EK ook zei).
Ik weet ook niet of je het koellichaam wil delen met dit component. Als je koelblok bijvoorbeeld 50 graden is en je voltage controller 35, dan warmt je koellichaam de chip juist op. Al valt het met water wel mee.
Chokes, de vierkante zwarte blokjes, zijn ook niet heel temperatuur kritisch, gezien het alleen opgewikkeld koper is.

Dus het antwoord van EKWB klopt gewoon, je monoblock werkt prima.

[mastersb]

De VRM van dit bord heeft bij een normale overklok geen koelblokjes nodig. Zolang er lucht langsgaat.
Ik zou me niet heel veel zorgen over maken.

[Mitchelll010]

Fordox schreef op maandag 30 november 2020 @ 22:16:
Het component dat je in het groen hebt omringt is geen MOSFET, dit is een voltage controller, de chip die de FETS aanstuurt met een PWM signaal en geen vermogen hoeft te verwerken, deze heeft geen koeling nodig (zoal EK ook zei).
Ik weet ook niet of je het koellichaam wil delen met dit component. Als je koelblok bijvoorbeeld 50 graden is en je voltage controller 35, dan warmt je koellichaam de chip juist op. Al valt het met water wel mee.
Chokes, de vierkante zwarte blokjes, zijn ook niet heel temperatuur kritisch, gezien het alleen opgewikkeld koper is.

Dus het antwoord van EKWB klopt gewoon, je monoblock werkt prima.

*knip* Doe maar niet.

Mooie build!

[ Voor 5% gewijzigd door Rone op 09-12-2020 19:07 ]

[Wobin77]

Mitchelll010 schreef op dinsdag 8 december 2020 @ 08:08:
[...]


*knip*

Mooie build!

Bedankt voor het compliment *knip*
