Danfoss AMZ

[JurjenPV]

Mijn vraag
...Hallo iedereen,

ik heb een ATAG i36ECZ ketel, met beneden vloerverwarming en boven radiatoren .

nu heb ik 2x zoneregelafsluiters van Danofss AMZ 112 aangeschaft met 2x Honeywell lyric T6.

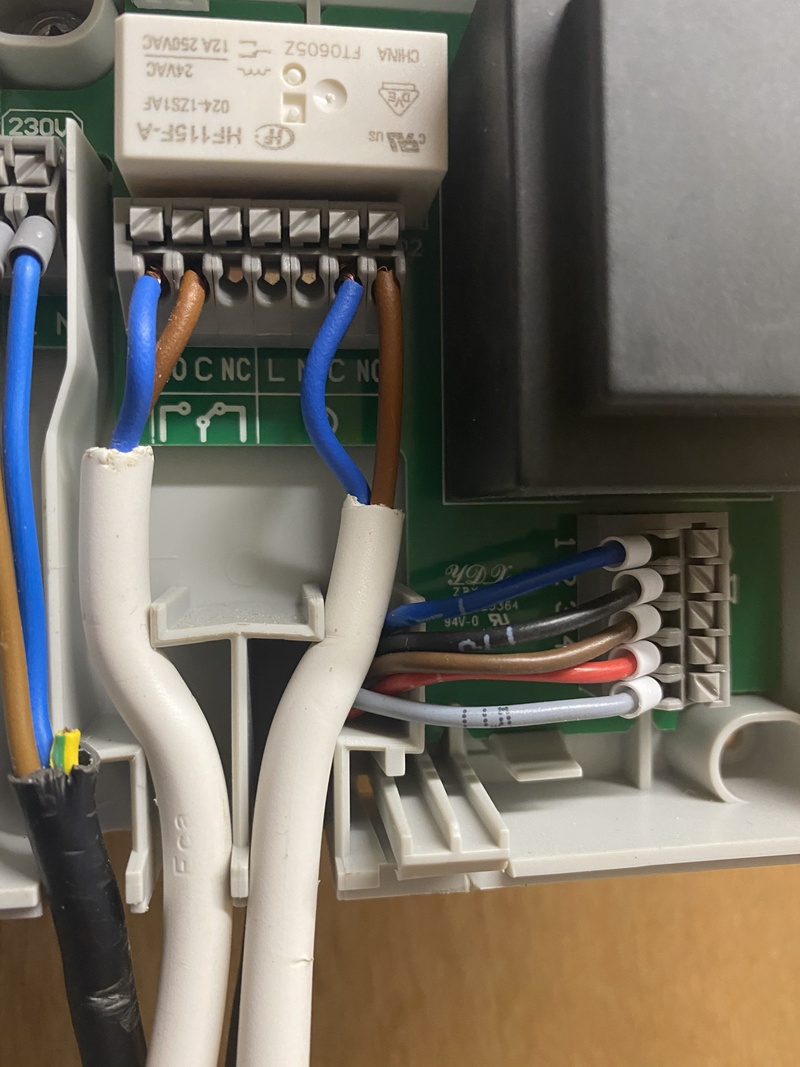

nu heb ik ze aangesloten zoals een schema van danfoss. heb foto's bijgevoegd.. maar omdat er een ketelmodule bij zit heb
ik de ketelmodule op klem''NO'' ''C''.

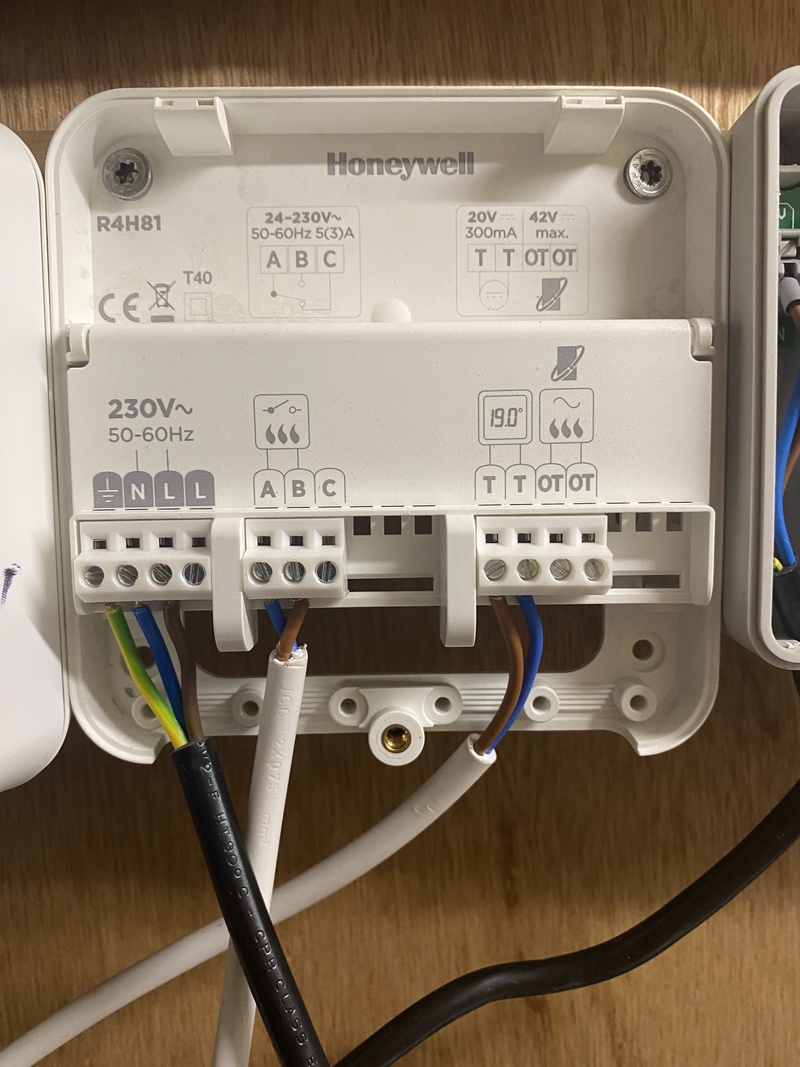

en die heb ik aangesloten bij de ketelmodule op ''A'' ''B'' van de van de lyric.


de andere klemmen in de zoneafsluiter aan de linkerkant de ''NO'' ''C'' met het maakcontact symbool heb ik doorverbonden in een las met de andere zoneafsluiter en dan richting de ketel.

.

en de beide TT zit de thermostaat op.

maar nu heb ik het probleem dat mijn ketel niet uit gaat, de zoneafsluiters reageren wel op de ketelmodules. dus als er vraag is gaan de zoenafsluiters wel open en dicht.

en bij de ketel heb ik ze op de on/off bus aangesloten


heb tevens ook een foto bijgevoegd met een aansluitschema van de lyric met een VC8015 2 wegklep van Honeywell, maar twijfel of ik die moet aanhouden.

Ik hoor het graag, alvast bedankt voor de genomen moeite.

x







Relevante software en hardware die ik gebruik
...

Wat ik al gevonden of geprobeerd heb
...

[miciel]

je ketel gaat niet uit zeg je. maar de klepmoteren doen het wel.
je kan een paardingen doen. kijk of het aan 1 van de 2 ligt.
als een ketel blijft branden heeft hij een contact.

even een gekke vraag. waarom heb je danfos en honeywel gecombineert ?
honywell heb ze eigen kleppen met vervolg contact.

pak eens een multimeter en ga eens meten welke er stroom geeft en wat niet.
en ga dan eens stoken en kijk wat er verandert.
je zal niet de eerste zijn die een maak of verbreek contact door elkaar heeft gegooidt.

(je kan ook vanuit de luric je ketel en klepmotor aansturen. mits hij 2 maak contacten trekt. )

[ Voor 34% gewijzigd door miciel op 12-11-2020 10:13 ]

[JurjenPV]

Hoi Michel, bedankt voor je reactie. ik heb gekozen voor een danfoss klep omdat deze kogelafsluiters zijn en Honeywell een veerbelaste. en ik werk zelf op een verkoop punt van deze onderdelen. en de Honeywell afsluiters hebben wij bijzonder veel ellende mee als het gaat om de binnenwerken.

vandaar de keuze.

hoe bedoel je de laatste zin? als hij 2 maak contacten trekt?

[miciel]

hoe bedoel je de laatste zin? als hij 2 maak contacten trekt?

zie het als een thermosaat welke je aan 2 cv ketels hangt.
de thermostaat moet meer aansturen. (maar ik zat niet optelleten)
de ketels geven de voeding. bij jouw is het een pomp en een ketel.
je gaat 2 trafo,s op elkaar zetten. ik betwijfel zeer of dat kan.

je kan wel 3 aan uit thermostaten aan een ketel hangen.
maar andersom heb ik nog nooit gedaan. in teorie is het leuk bedacht.
maar ik ben niet aansprakelijk als jij je trafo,s hiermee opblaast.

[JurjenPV]

miciel schreef op donderdag 12 november 2020 @ 14:20:
[...]


zie het als een thermosaat welke je aan 2 cv ketels hangt.
de thermostaat moet meer aansturen. (maar ik zat niet optelleten)
de ketels geven de voeding. bij jouw is het een pomp en een ketel.
je gaat 2 trafo,s op elkaar zetten. ik betwijfel zeer of dat kan.

je kan wel 3 aan uit thermostaten aan een ketel hangen.
maar andersom heb ik nog nooit gedaan. in teorie is het leuk bedacht.
maar ik ben niet aansprakelijk als jij je trafo,s hiermee opblaast.

Miciel, ik begrijp wat je bedoelt. na vele malen de elektra schema's ervoor en koppijn ervan te hebben gekregen. kan het na mijn mening niet. 2 thermostaten batterij gevoed op de kleppen richting de ketel kan wel maar dit niet.

ik heb inmiddels het Honeywell Evohome systeem aangeschaft met daarbij een extra BDR91. aangemeld als zone en het werkt perfect.

bedankt voor het meedenken! word zeer gewaardeerd!

kortom deze topic kan dicht.

fijn weekend.

[miciel]

ik verdien niet het beste antwoordt je hebt het zelf opgelost,
maar wel leuk voor andere mensen dat het hebt opgelost.
er zijn veel mensen met problemen hierin.

[ Voor 43% gewijzigd door miciel op 15-11-2020 18:24 ]

[tijs67]

Ik zit met een vergelijkbare situatie.

Een Intergas HRE ketel met 2 zoneregelafsluiters van Danofss AMZ 112.
De Intergas heeft positie 6 en 7 voor de thermostaat aan/uit schakeling.

Net zoals op de tekening (schema) heb ik alles aangesloten.
Vanuit de ketel vanaf positie 6 een draad naar de Danfoss schakelkastjes (bij het ene kastje op C en bij het andere kastje op No). Vanuit de ketel op positie 7een draad naar de 2 schakelkastjes, maar dan op No en C aangesloten.

Vervolgens 2 aan/uit thermostaten aangesloten op de Danfoss schakelkastjes en ook bij mij bleef de ketel branden, ook al stonden de thermostaten uit.

Nu heb ik de bedrading in de ketel los gekoppeld en ook de thermostaten los gekoppeld.
Er wordt nu dus niets gevraagd.

Maar als ik nu een signaalmeter op de draden zet die in de ketel aangesloten moeten worden, dan staan die draden volgens de multimeter in verbinding, ook al zijn de uiteinden niet doorverbonden.

Oftewel, ook al staan de draad uiteinden los van elkaar, het Danfoss schakelkastje zegt dat ze verbonden zijn. En dus is het logisch dat als ik die draden aansluit op de ketel, dat dan de ketel zal gaan branden.

Je zou verwachten dat de draden die naar de ketel gaan standaard op "niet-verbonden" staan, en pas als de thermostaat aangeeft dat er gestookt moet gaan worden, dat er dan pas een verbinding tot stand komt wat er voor zorgt dat de ketel gaat branden

Iemand enig idee wat hier mis gaat?

[ Voor 9% gewijzigd door tijs67 op 21-11-2020 12:45 ]
