Ik ben de afgelopen tijd bezig geweest om mijn geheugen m.b.v. de welbekende DRAM calculator for Ryzen op een hogere frequentie te krijgen. Nu lijkt het alleen stabiel (Memtest86) als ik de tFAW timing op 28, de default, laat staan.
Nu vraag ik mij af of dit "negatief" is of dat ik mogelijk wat andere timings moet gaan tweaken om deze naar beneden te krijgen.
Heb alles vanaf 6 t/m 28 met stapjes van 2 geprobeerd, alleen bij 28 krijg ik 0 errors met Memtest86 (4 passes).
BIOS versie: F10 (AMD AGESA ComboV2 1.0.8.1)
Verschil tussen tFAW 6 and 28 zit vooral in read and write speed:
/f/image/9BooT4ZraWHr5Z7tOzi26LxN.png?f=fotoalbum_large)

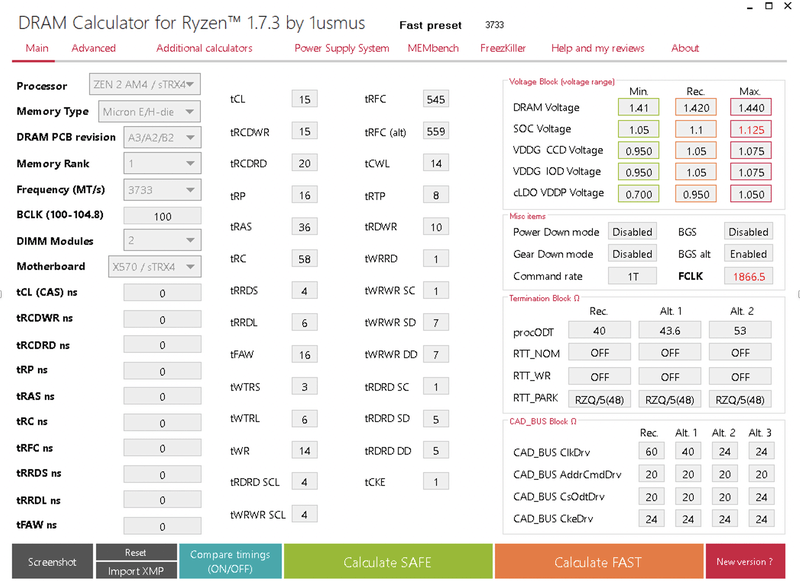

In de screenshot zie je de geadviseerde values van de DRAM calculator. In de tabel mijn huidige timings. Ter info benoem ik de verschillen en waarom:
/f/image/zBlgtP68VMEPAlC5HkRVwFGK.png?f=fotoalbum_large)
Mijn PC:
Nu vraag ik mij af of dit "negatief" is of dat ik mogelijk wat andere timings moet gaan tweaken om deze naar beneden te krijgen.
Heb alles vanaf 6 t/m 28 met stapjes van 2 geprobeerd, alleen bij 28 krijg ik 0 errors met Memtest86 (4 passes).
BIOS versie: F10 (AMD AGESA ComboV2 1.0.8.1)
Verschil tussen tFAW 6 and 28 zit vooral in read and write speed:
:fill(white):strip_exif()/f/image/9BooT4ZraWHr5Z7tOzi26LxN.png?f=user_large)
In de screenshot zie je de geadviseerde values van de DRAM calculator. In de tabel mijn huidige timings. Ter info benoem ik de verschillen en waarom:
:fill(white):strip_exif()/f/image/zBlgtP68VMEPAlC5HkRVwFGK.png?f=user_large)
| 3733 | |
| TIMINGS | |
| tCL | 15 |
| tRCDWR | 15 |
| tRCDRD | 19 |
| tRP | 16 |
| tRAS | 36 |
| tRC | 58 |
| tRRDS | 4 |
| tRRDL | 6 |
| tFAW | 28 -- Alles onder 28 is niet stabiel volgens memtest86 |
| tWTRS | 3 |
| tWTRL | 6 |
| tWR | 14 |
| tRDRDSCL | 4 |
| tWRWRSCL | 4 |
| tRFC | 572 -- DRAM calc +3% is het laagste wat nog werkt, ben voor 5% marge gegaan |
| tRFC (alt) | 587 -- DRAM calc +3% is het laagste wat nog werkt, ben voor 5% marge gegaan |
| tCWL | 14 |
| tRTP | 8 |
| tRDWR | 9 -- 9 was de default in de BIOS |
| tWRRD | 1 |
| tWRWR SC | 1 |
| tWRWR SD | 6 -- 6 was de default in de BIOS |
| tWRWR DD | 6 -- 6 was de default in de BIOS |
| tRDRD SC | 1 |
| tRDRD SD | 4 -- 4 was de default in de BIOS |
| tRDRD DD | 4 -- 4 was de default in de BIOS |
| tCKE | 1 |
| VOLTAGE BLOCK | |
| DRAM Voltage | 1420 |
| SOC Voltage | 1100 |
| VDDG CCD Voltage | 1050 |
| VDDG IOD Voltage | 1050 |
| VDDP Voltage | 950 |
| MISC ITEMS | |
| Power Down Mode | Disabled |
| Gear Down Mode | Disabled |
| Command Rate | 1T |
| BGS | Disabled |
| BGS alt | Enabled |
| FCLK | 1866,5 |
| TERMINATION BLOCK | |
| procODT | 40 |
| RTT_NOM | OFF |
| RTT_WR | OFF |
| RTT_PARK | RZQ/5(48) |
| CAD_BUS BLOCK | |
| CAD_BUS ClkDrv | 60 |
| CAD_BUS AddrCmdDrv | 20 |
| CAD_BUS CsOdtDrv | 20 |
| CAD_BUS CkeDrv | 24 |
Mijn PC:
| Category | Product |
| Processors | AMD Ryzen 5 3600 (BOX) Boxed |
| Moederborden | Gigabyte Aorus B550I PRO AX |
| Videokaarten | Gigabyte GeForce GTX 1660 Super OC 6G |
| Behuizingen | Thermaltake Core V1 Zwart |
| Processorkoeling | Arctic Freezer A13 X CO |
| Geheugen intern | Crucial Ballistix BL2K8G32C16U4B |
| Voedingen | be quiet! System Power 9 500W CM |
| Solid state drives | Samsung 970 Evo Plus 500GB |
| Bekijk collectie Importeer producten | |
