RGB werkt niet/niet goed aangesloten?

[twlr1]

Hi allen,

Ik heb gisteren mijn nieuwe case (Antec Dark Phantom 301M Micro ATX) en mijn moederbord (Asus TUF GAMING A520M-PLUS) ontvangen, maar het lukt mij op de een of andere manier niet om de LED werkend te krijgen. Bij de kast zijn 3 extra 'pins' gekomen, waarvan er 1 voor de LED is, 1 voor de powerknop en 1 voor de reset knop.

Heeft een van jullie een idee in welke socket op het moederbord ik de H.D.D LED moet inpluggen? Ik kom er écht niet uit..

[99ruud99]

wat zegt de handleiding?

[TERW_DAN]

Je hebt op je moederbord onderin een aantal connectoren zitten, hou er rekening mee dat een LED een diode is, dus dat het uitmaakt hoe je die aansluit. Als die het niet doet, even het kabeltje omdraaien als je de juiste pins te pakken hebt.

[rhodium]

Links naast waar je RESET knop kabeltje hebt aangesloten, dit staat duidelijk in de handleiding.

[twlr1]

99ruud99 schreef op donderdag 8 oktober 2020 @ 20:28:
wat zegt de handleiding?

De handleiding zit niet bij de kast en er is online geen handleiding te vinden.

[twlr1]

rhodium schreef op donderdag 8 oktober 2020 @ 20:32:
Links naast waar je RESET knop kabeltje hebt aangesloten, dit staat duidelijk in de handleiding.

Dit is hoe het er nu in zit, maar geen resultaat.

[rhodium]

Bij het moederbord zit een handleiding hier staat het in. En als die het niet doet dan moet je hem eens omdraaien.

[Dieks77]

Ik denk dat je op je mobo de RGB Header moet hebben...
Die zit naast de CPU-Fan en CHA_Fan2

[TERW_DAN]

Maak eens een foto van wat je nou probeert aan te sluiten en hoe.

Je zegt 3 pins, maar de powerknop en resetknop hebben er allebei al 2, dus dan zit je al op 4.
De kabeltjes zouden in principe gelabeld moeten zijn, wat staat daarop, en komt dat overeen met wat er in de handleiding van je moederbord staat?

[Djarune]

In de titel gaat het over RGB, maar je probleemomschrijving gaat om de "system panel header"

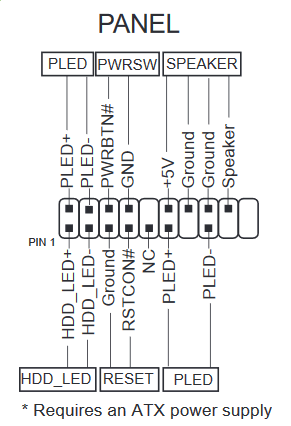

De kabeltjes van de kast richting het front paneel hebben zwarte connectors met daarop witte teksten als HDD_LED, PLED / POWER en RESET of RS. Op de achterkant van de connectors staan driehoekjes die de "+" aangeven. Die moet je op de juiste pinnetjes doen zoals onderstaande puzzel.

Die ziet er zo uit:
