Wat voor LED is dit?

[ToolkiT]

Voor mijn campervan heb ik een LEDje nodig voor het indicatie lampje voor groot licht (blauw ledje dus).
zie ook ToolkiT in "[DIY] Het auto klussen & vragen topic"


Bij uitmeten kreeg ik ongeveer 9V signaal op dat ledje.. maar ik ga ervan uit dat ik een 12V versie nodig heb (30 jaar oude electronica en ik merkte bij aansluiten van trekhaak dat achterlichten ook niet 12V kregen)
Iemand enig idee wat het type naam/model voor zo'n ledje is? ongeveer 4mm in diameter (maar dash heeft ruimte voor meer).

[ Voor 3% gewijzigd door ToolkiT op 04-10-2020 13:46 ]

[ToolkiT]

Ik heb trouwens online wel wat LEDjes gevonden die eventueel te gebruiken zijn, maar geen van alle zijn 12V..
https://www.hobbytronics....onents/leds/led-3mm-green
LED Rating:
Forward Voltage: 2.25V
Max Current: 25mA

https://www.ebay.co.uk/it...40490767?var=561241457063
3.2V-3.8V

https://www.cricklewoodel...ater-Clear-12-000mcd.html
12,000mcd, 3.6V, 50mA, 470nM 15 degrees viewing angle

[ Voor 16% gewijzigd door ToolkiT op 04-10-2020 13:57 ]

[Santford]

Dat is geen LED maar een gloeilampje. Zonder de afmeting te kennen, zou zoiets passen:

https://www.conrad.nl/p/2...-t34-wt-14-v-50-ma-210672

Of heeft het lampje een wedge fitting als deze:

https://www.winparts.nl/v...sje-10-stuks/p107338.html

[ Voor 33% gewijzigd door Santford op 04-10-2020 14:33 ]

[ToolkiT]

Santford schreef op zondag 4 oktober 2020 @ 14:25:
Dat is geen LED maar een gloeilampje. Zonder de afmeting te kennen, zou zoiets passen:

https://www.conrad.nl/p/2...-t34-wt-14-v-50-ma-210672

mmm interesant...
De andere waarschuwingslampjes zijn wel 5mm LEDs..


Deze blauwe ziet er wel anders uit idd..

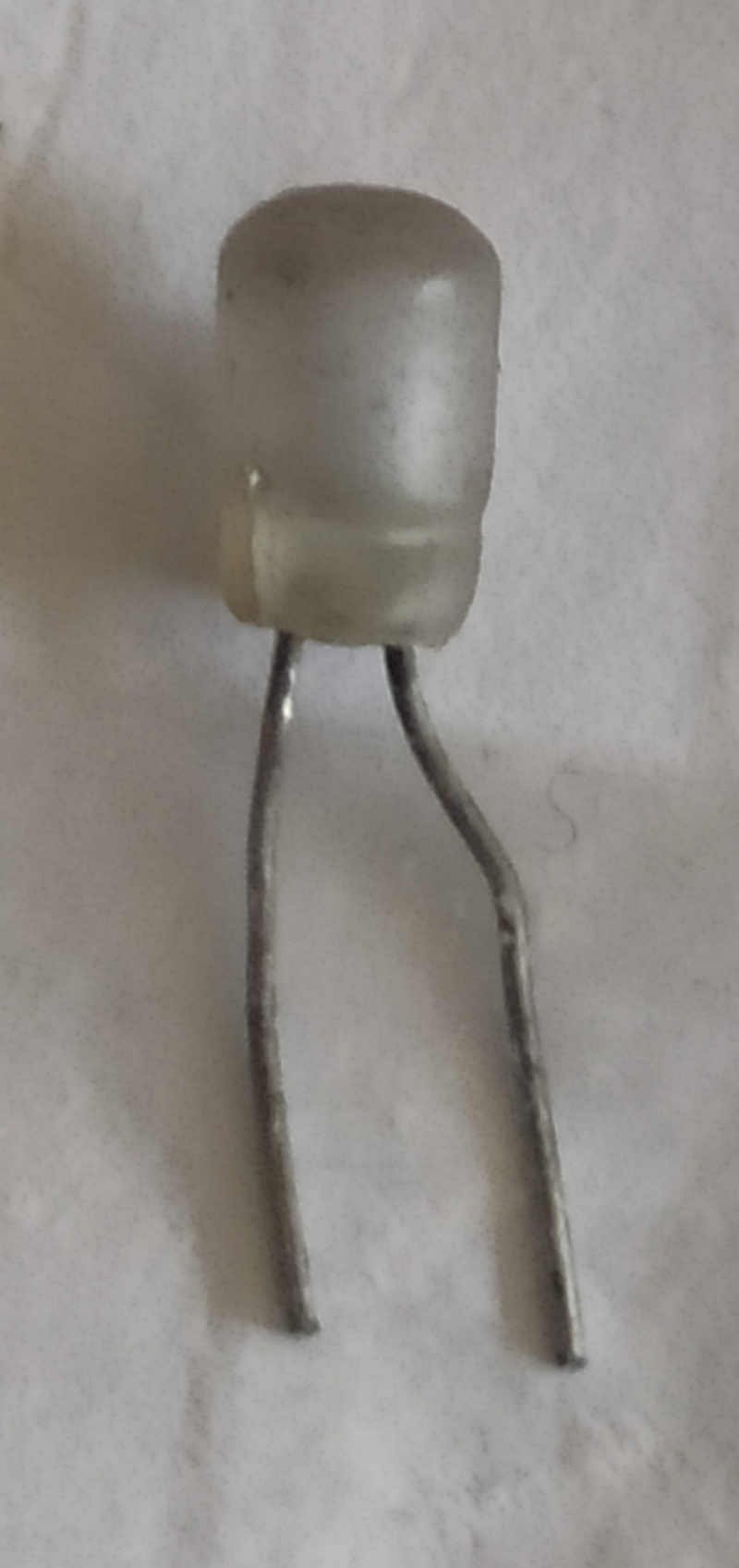

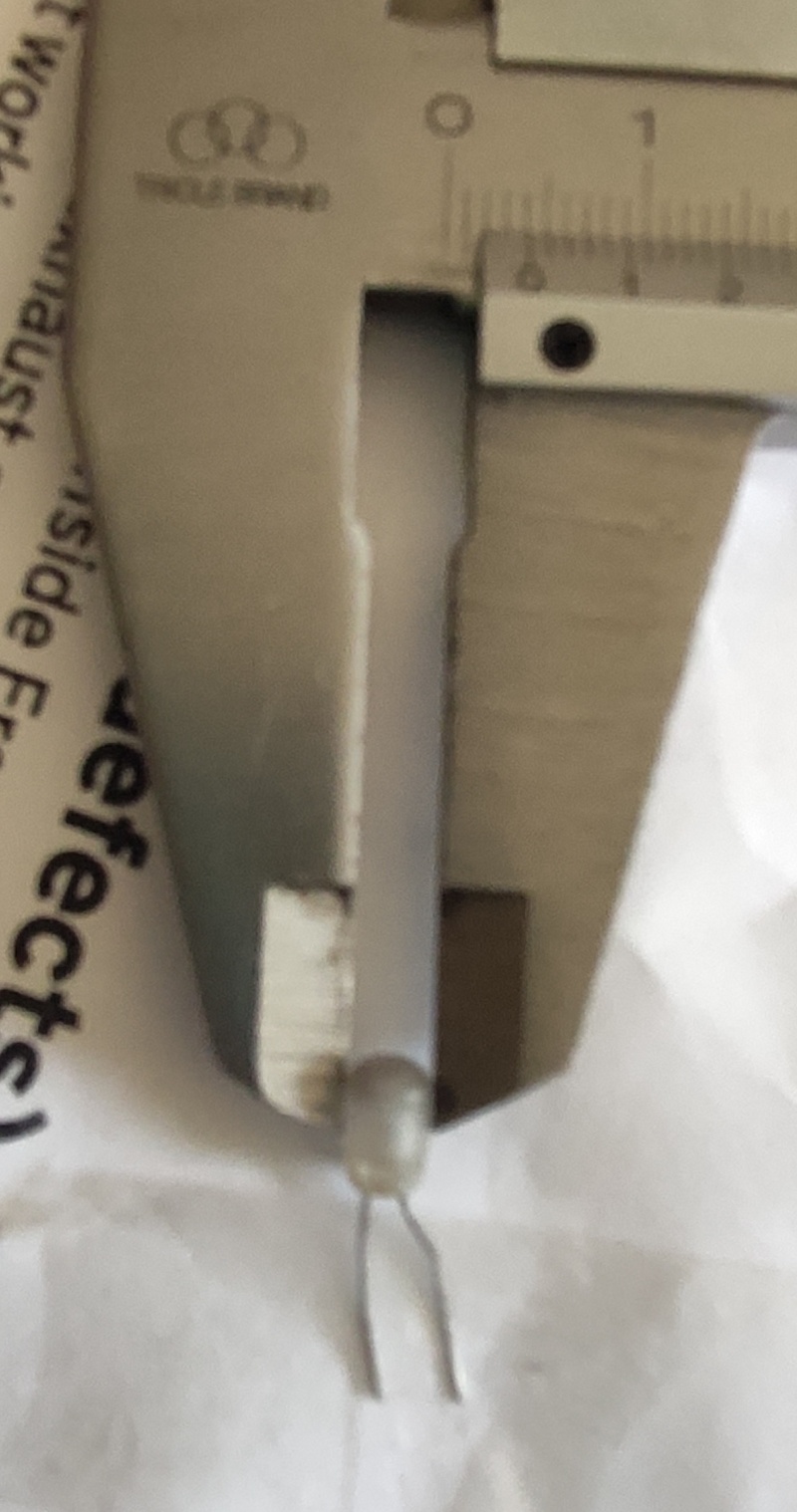

afmetigen:
~4mm doorsnede, ~7mm lengte (alleen lampje)
~16/17mm lengte totaal (respectivelijk per pootje)

[ Voor 55% gewijzigd door ToolkiT op 04-10-2020 14:45 . Reden: Foto's toegevoegd.. ]

[Santford]

Over welk van de drie lampjes op de foto gaat je vraag?

Weet je ook zeker dat het een blauw lampje/LEDje is en er geen blauw filter in het dashboard zelf zit?

[ToolkiT]

Santford schreef op zondag 4 oktober 2020 @ 14:25:
Dat is geen LED maar een gloeilampje. Zonder de afmeting te kennen, zou zoiets passen:

https://www.conrad.nl/p/2...-t34-wt-14-v-50-ma-210672

Of heeft het lampje een wedge fitting als deze:

https://www.winparts.nl/v...sje-10-stuks/p107338.html

Oh wacht ff, bedoel je de lampjes rechts? dat zijn idd gloeilampjes van de stijl van de 2e link..
Daar heb ik al vervangende voor gevonden (met plastic houders):
https://www.brickwerks.co...shboard-illumination.html
https://www.brickwerks.co...-switch-illumination.html

Het gaat nu puur om het blauwe lampje links..

[ Voor 11% gewijzigd door ToolkiT op 04-10-2020 14:54 ]

[Santford]

Mijn antwoord ging inderdaad over de twee rechter lampjes

[ToolkiT]

Santford schreef op zondag 4 oktober 2020 @ 14:48:
Weet je ook zeker dat het een blauw lampje/LEDje is en er geen blauw filter in het dashboard zelf zit?

Dat is ook een goede... ik ga ervanuit dat het een blauw lampje is aangezien de rode en groene ook respectievelijk rood en groene LEDs zijn (zie foto).. maar het zou kunnen idd.. ik ga even kijken..

[ToolkiT]

Verrek! Je hebt gelijk!



Dus ik neem aan de gewoon wit liedje is prima.. nu nog een 12v vinden.. ik ga eens kijken of Conrad ook in ik levert..

[ToolkiT]

OK, volgens mij heb ik dus deze https://www.conrad.com/p/...12-v-dc-7011-7215-1603362 of deze https://www.conrad.com/p/...-12-v-dc-70117214-1603361 nodig..

[ToolkiT]

ToolkiT schreef op zondag 4 oktober 2020 @ 15:29:
OK, volgens mij heb ik dus deze https://www.conrad.com/p/...12-v-dc-7011-7215-1603362 of deze https://www.conrad.com/p/...-12-v-dc-70117214-1603361 nodig..

mmm bij Conrad gaat het niet worden..
Summary(2 items)
Ready for dispatch:
Sun 4.10. - Mon 5.10.
Subtotal incl. VAT
€ 4.28
Delivery incl. Vat
€ 19.99
Total
€ 24.27

[Brahiewahiewa]

ToolkiT schreef op zondag 4 oktober 2020 @ 13:46:
...
Bij uitmeten kreeg ik ongeveer 9V signaal op dat ledje.. maar ik ga ervan uit dat ik een 12V versie nodig heb (30 jaar oude electronica en ik merkte bij aansluiten van trekhaak dat achterlichten ook niet 12V kregen)

Er zit waarschijnlijk wel een serieweerstand voorgeschakeld.
Maar omdat je spanningsmeter hoogohmig is, meet je gewoon de boordspanning

[ Voor 11% gewijzigd door Brahiewahiewa op 04-10-2020 16:39 ]

[Brahiewahiewa]

ToolkiT schreef op zondag 4 oktober 2020 @ 15:31:
[...]

mmm bij Conrad gaat het niet worden...

Ja, bij Conrad moet je je bestellingen opsparen totdat je boven de €35 zit, dan vervallen de bezorgkosten

[Fordox]

Een wit LEDje is wel vreemd, gezien witte leds eigenlijk duurdere blauwe leds zijn (in feite is een witte LED een blauwe LED met een laagje fosfor erover). Maargoed, dat is dan een beslissing van de maker van de auto.

Conrad is niet de goedkoopste inderdaad. Je kan misschien beter naar de lokale electrozaak en daar vragen of ze nog losse ledjes hebben en of ze een serie weerstand voor je willen berekenen voor 12V Dat zou iets in de trend van ~420Ohm zijn voor een velle witte LED.

[talin]

is dat voor een T3 of een T2?

[ToolkiT]

talin schreef op zondag 4 oktober 2020 @ 22:59:
is dat voor een T3 of een T2?

1989 T25/T3

Maar ik heb denk ik een oplossing
Een gewoon standaard ledje werkt.. aangezien die andere ledjes ook gewone (antieke ) ledjes zijn zit er waarschijnlijk in het circuit al een weerstands om het van 12V terug te brengen naar 2V ofzo..

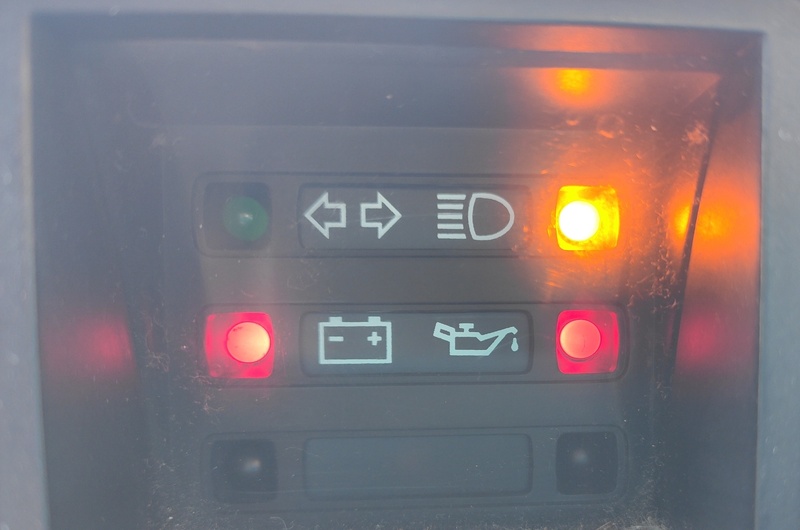

Bij mijn hobbyclub hadden ze alleen rode, gele en groene.. dus ik heb het blauwe filter uit het dash gehaald en er een geel ledje in gedaan en dat lijkt te werken

[ Voor 25% gewijzigd door ToolkiT op 05-10-2020 12:58 ]

[AlphaRomeo]

Het lijkt me nog wel storend, zo'n felle led in je ogen als je al in het donker met groot licht rijdt.

[Santford]

Mooi dat het gelukt is en leuk dat je het laat weten.

Ik sluit me wel aan bij de opmerking van AlphaRomeo, temeer omdat er geen pictogram voor de LED zit en in de conventie een blauwe indicatie voor groot licht staat en geel voor ‘spoedig de auto laten controleren’.

Met alle moeite die je er nu ingestoken hebt en een wit LED-je goed verkrijgbaar is vind ik het zonde om het niet origineel te maken.

[ToolkiT]

Santford schreef op maandag 5 oktober 2020 @ 13:43:
Mooi dat het gelukt is en leuk dat je het laat weten.

Ik sluit me wel aan bij de opmerking van AlphaRomeo, temeer omdat er geen pictogram voor de LED zit en in de conventie een blauwe indicatie voor groot licht staat en geel voor ‘spoedig de auto laten controleren’.

Met alle moeite die je er nu ingestoken hebt en een wit LED-je goed verkrijgbaar is vind ik het zonde om het niet origineel te maken.

Pictogram staat naast de LED
Maar ik ga idd wel ff op zoek naar een wit LEDje tzt, maar op deze manier komt hij iig de APK/MOT door..
Gelukkig rijd ik zelden in het donker met de camper

[talin]

ToolkiT schreef op maandag 5 oktober 2020 @ 12:56:
[...]

1989 T25/T3

Maar ik heb denk ik een oplossing
Een gewoon standaard ledje werkt.. aangezien die andere ledjes ook gewone (antieke ) ledjes zijn zit er waarschijnlijk in het circuit al een weerstands om het van 12V terug te brengen naar 2V ofzo..
Bij mijn hobbyclub hadden ze alleen rode, gele en groene.. dus ik heb het blauwe filter uit het dash gehaald en er een geel ledje in gedaan en dat lijkt te werken

[Afbeelding]

ik heb 3 T3s gehad, van de T3's motorwissel gedaan in mn eentje in 1 nacht, ken ze wel een beetje.
een Carat en een Joker, had ze nooit weg moeten doen...

pa van vriend van me had een zolder vol met spullen geen idee wat er nog van over is.

[Teddy]

Is dit niet een APK afkeur puntje? het lichtje moet blauw zijn. ( de kans is klein dat ze het controleren bij APK, maar toch.)

[theuser]

Ik weet niet of dit iets voor de APK is maar groot licht wordt altijd gecontroleerd en ik acht dat zon fel geel ledje meer opvalt dan helemaal geen lampje.

Verder een blauw of wit/ warm wit led is goed verkrijgbaar en weerstanden ook , ik zou een van deze pakken met een weerstand van 2K2 (om het in het donker niet te fel te maken) in een paar krimpkousjes.

[ToolkiT]

theuser schreef op maandag 5 oktober 2020 @ 16:57:
Ik weet niet of dit iets voor de APK is maar groot licht wordt altijd gecontroleerd en ik acht dat zon fel geel ledje meer opvalt dan helemaal geen lampje.

Verder een blauw of wit/ warm wit led is goed verkrijgbaar en weerstanden ook , ik zou een van deze pakken met een weerstand van 2K2 (om het in het donker niet te fel te maken) in een paar krimpkousjes.

Volgens de regels moeten de 'tell-tales' werken.. maar er staat niet dat ze blauw moeten zijn..
https://www.gov.uk/guidan...l-equipment#section-4-9-1
"ou must inspect the following lighting ‘tell-tales’:

headlamp main beam
direction indicators
hazard warning lamps
rear fog lamps
A main beam ‘tell-tale’ is only required on vehicles first used on or after 1 April 1986. Class 3 vehicles do not need to have the main-beam tell-tale inspected.
"

en in https://www.legislation.gov.uk/uksi/1989/1796/made
"10. Electrical connections–

(a) Every main-beam headlamp shall be so constructed that the light emitted therefrom–

(i)can be deflected at the will of the driver to become a dipped beam, or
(ii)can be extinguished by the operation of a device which at the same time either–
(A)causes the lamp to emit a dipped beam, or
(B)causes another lamp to emit a dipped beam.
(b) Where a matched pair of main-beam headlamps is fitted they shall be capable of being switched on and off simultaneously and not otherwise.

11. Tell-tale–

(a) Any vehicle not covered by sub-paragraph (b):

A circuit-closed tell-tale shall be fitted
(b) A motor vehicle first used before 1st April 1986:

No requirement"

"“Circuit-closed tell-tale” A light showing that a device has been switched on."

Dus als ik het goed begrijp mag het elke kleur zijn..

[theuser]

@ToolkiT ,
De vraag is of dat ook voor Nederland geldig is ,het is in ieder geval NIET Europees geregeld!

In Duitsland mag het B.V.B niet daar moet ALLE verlichting aan een auto type keuring voldoen.

[Xander]

theuser schreef op maandag 5 oktober 2020 @ 18:50:
@ToolkiT ,
De vraag is of dat ook voor Nederland geldig is ,het is in ieder geval NIET Europees geregeld!

Dat maakt voor @ToolkiT niet zoveel uit aangezien hij in de UK woont en zijn camper door de MOT wil krijgen.
