Handzender Liftboy garage deur

[BakkerBolletje]

Beste mede tweakers,

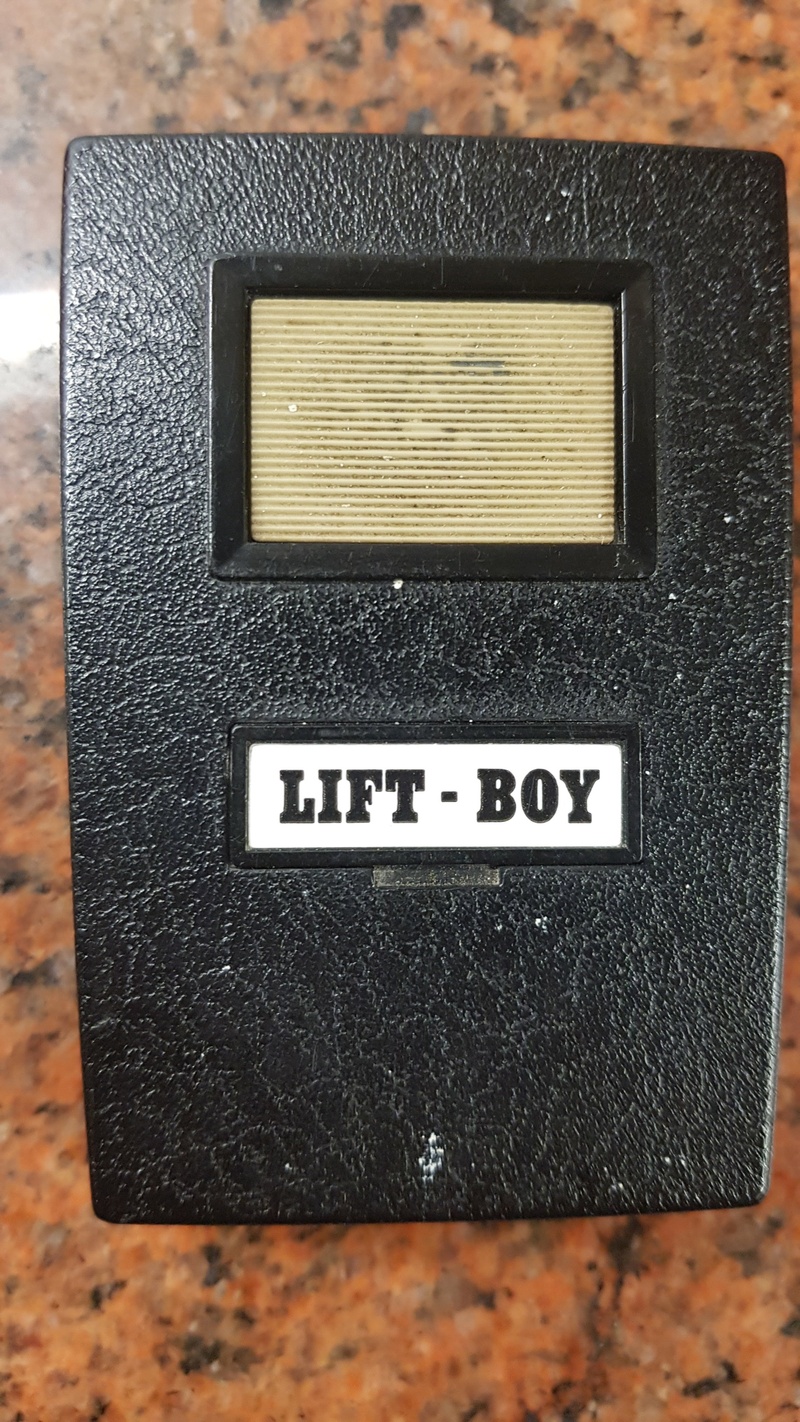

Ik heb een antieke liftdeur handzender die sinds kort alleen nog werkt op korte afstand van de unit.
Dit is niet zo handig als je uit je auto moet en voor de deur moet gaan staan om hem aan te sturen

Het is al een oud beesje en werkt verder perfect.
Ik heb de batterij vervangen maar dat heeft geen verschil gemaakt,.

Is dit nog te “redden” of zijn er ook vervangers voor.
Heb fotos bij voor de duidelijkheid.

[EJonk]

Misschien niet de meest charmante oplossing, maar probeer het eens met de unit onder je kin!

Elektronisch zijn de componenten waarschijnlijk aan het verlopen, waardoor de range wat minder wordt. De kans dat je wat kapot maakt terwijl je de boel probeert te vervangen is helaas groot.

[Tim.k]

Volgens onderstaande website zijn er geen vervangende afstandsbedieningen. Er zijn wel upgrade setjes voor de lift zelf met een nieuwe afstandsbediening. Kost je een 99 pond inclusief verzending naar NL, dat wel. Wellicht overigens ook elders te krijgen, maar deze pagina geeft goede uitleg:

https://www.garage-door-r...k/seip-ekr1mcg-wessex.htm

Let wel op of de lift hetzelfde model is, misschien dat de afstandsbediening voor meerdere modellen gebruikt is.

[Hennie-M]

Waarschijnlijk kan je de deur ook openen met een drukknop/deurbel.
Er zijn oplossingen om via je domotica systeem (als je dat hebt) een pulsje te geven die het indrukken van de schakelaar simuleert.

Ik was er zelf ook mee bezig maar heb uiteindelijk maar besloten om een nieuwe garagemotor met 2 afstandsbedieningen te kopen. Dat koste achteraf niet zo gek veel geld.

[BakkerBolletje]

Hennie-M schreef op woensdag 30 september 2020 @ 14:31:
Waarschijnlijk kan je de deur ook openen met een drukknop/deurbel.

Klopt binnen zelf heb ik een druk schakelaar om de deur te openen.
Zou ik met dit setje geholpen zijn als ik de binnen schakelaar ombouw
https://www.amazon.nl/OWS...id=pla-876355335032&psc=1

EJonk schreef op woensdag 30 september 2020 @ 14:14:
Misschien niet de meest charmante oplossing, maar probeer het eens met de unit onder je kin!

lol en wat is de theorie daar achter?

[ Voor 28% gewijzigd door BakkerBolletje op 30-09-2020 14:45 ]

[EJonk]

BakkerBolletje schreef op woensdag 30 september 2020 @ 14:42:

[...]

lol en wat is de theorie daar achter?

Had iets te maken met het water in ons lichaam, iets met resonantie frequenties en versterking daarvan. Werkt tot nu toe met alle auto sleutels die ik in m'n handen heb gehad.

Weird but true!

[jan groen]

LERWAY Intelligente wifi-garagedeuropener, afstandsbediening, app-bediening, Google Assistant + IFTTT compatibel, ook zonder hub, wit

is dit niet wat?

[martijnr17]

BakkerBolletje schreef op woensdag 30 september 2020 @ 14:42:
[...]


Klopt binnen zelf heb ik een druk schakelaar om de deur te openen.
Zou ik met dit setje geholpen zijn als ik de binnen schakelaar ombouw
https://www.amazon.nl/OWS...id=pla-876355335032&psc=1


[...]

lol en wat is de theorie daar achter?

Die inderdaad tussen je drukknop zetten en je bent klaar.

[BakkerBolletje]

martijnr17 schreef op woensdag 30 september 2020 @ 14:52:
[...]


Die inderdaad tussen je drukknop zetten en je bent klaar.

Heb even de unit zender zelf in kaart gebracht.
naar de zender unit gaat een rode zwarte en wite draad.
op welke sluit ik die dan aan op de nieuwe unit \
gezien die 5 poorten heeft.

[jeroen3]

Weet je zeker dat de zender defect is en niet de ontvanger?
Ik denk dat de ontvanger permantente netvoeding heeft?
Zitten daar geen bolle condensatoren in?

[TheGhostInc]

BakkerBolletje schreef op woensdag 30 september 2020 @ 15:22:
[...]


Heb even de unit zender zelf in kaart gebracht.
naar de zender unit gaat een rode zwarte en wite draad.
op welke sluit ik die dan aan op de nieuwe unit \
gezien die 5 poorten heeft.
[Afbeelding]

[Afbeelding]

[Afbeelding]

Zonder garantie:

Rood op positive
Zwart op negative
Wit op NO

En dan moet je nog 1 draad vinden en dat is degene die op 'common' moet en dat zou dan Zwart of Rood moeten zijn.

Maar de foto's zijn niet 100% duidelijk

[Flake]

https://www.handzenderservice.eu/handzender-txq-40-685-mhz

Thank me later

[SA007]

Wellicht allang bekend, maar die oude handzenders hadden effectief geen beveiliging.

Als iemand een vaag idee heeft wat voor soort handzender je hebt kan je in een minuutje alle mogelijke codes proberen met een tientje aan spullen.
Of door 1x de code op te vangen met dezelfde apparatuur.

Dus wellicht is dit een goed moment om bij een vervanger ook 's te kijken naar de beveiliging, kies iets met rolling codes, die zijn een heel stuk moeilijker te kraken.

[BakkerBolletje]

TheGhostInc schreef op woensdag 30 september 2020 @ 15:38:
[...]

Zonder garantie:

Rood op positive
Zwart op negative
Wit op NO

En dan moet je nog 1 draad vinden en dat is degene die op 'common' moet en dat zou dan Zwart of Rood moeten zijn.

Maar de foto's zijn niet 100% duidelijk

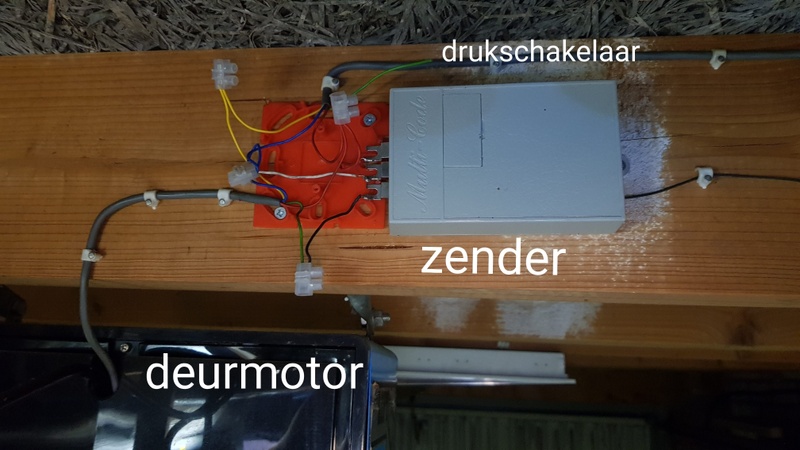

Heb even een nieuwe foto gemaakt zodat het hopelijk wat duidelijker is.



Zoals je kan zien komt uit de deur unit een schakeldraad die afsplits naar de zender en naar de drukschakelaar die bij de achterdeur hangt.(ter verduidelijking is een fysieke schakelaar die je een puls geeft en de deur gaat open of dicht)

Wat mij opvalt is dat de gele draad doorgaat naar de schakelknop en niet naar de zender en dat de groene wel naar de zender gaat en niet naar de schakelknop.

Flake schreef op woensdag 30 september 2020 @ 17:26:
https://www.handzenderservice.eu/handzender-txq-40-685-mhz

Thank me later

Thx, maar had al net dat nieuwe setje van amazone besteld

[ Voor 5% gewijzigd door BakkerBolletje op 01-10-2020 13:33 ]

[ernie2]

De zender heeft waarschijnlijk voedingsspanning nodig, vandaar rood (+), groen/zwart (-) en de schakeldraad. Het is wel bijzonder dat de schakelaar ook drie draden heeft. Of zit daar bijvoorbeeld nog een lampje in?

[BakkerBolletje]

nee, er zit geen lampje in.
Maar ook naar de “oude” zender die grijzebak gaan 3 draden 🤷🏻

Wat me wel opvalt, is dat er uit de grijze draad van de garagemotor 4 draden dus komen.

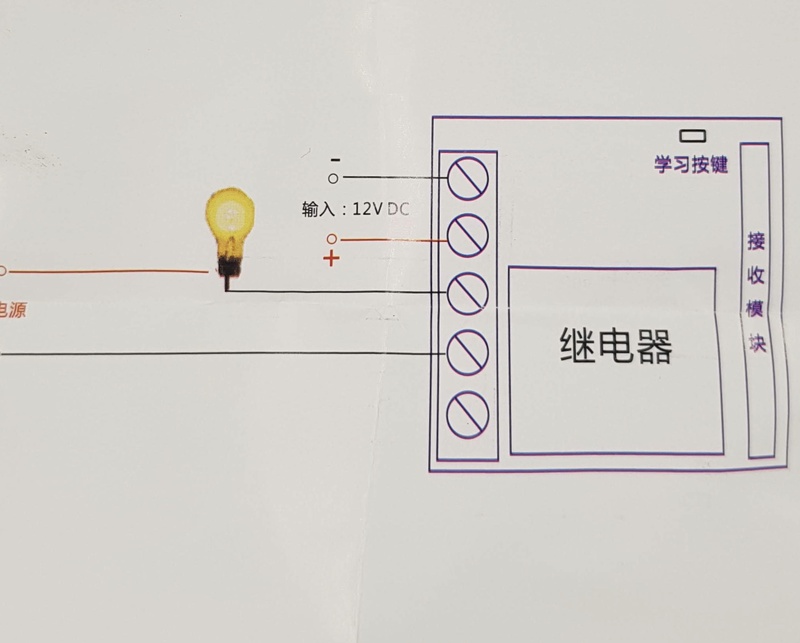

Heb het setje ondertussen binnen, er zit een tekening bij

[ Voor 7% gewijzigd door BakkerBolletje op 03-10-2020 15:03 ]

[rimave]

Ik heb vandaag mijn garagedeur slim gemaakt met dit kitje: https://www.amazon.de/dp/...3044161_185740101_TE_item

Werkt als een trein! Als jouw opener met een drukknop uitgerust kan worden dan werkt deze set al. Op de Meross website staat een lijst met ondersteunde deuren. En dat zijn er heel veel.

[johnkeates]

Dat plaatje van de lamp is de 'load', in jouw geval de deur ;-)

De reden dat je zo'n kroonsteentjes bende hebt is dat de drukknop en de zender (de ontvanger!) allebei op dezelfde draad naar de motor unit gaan, die draad daar is namelijk voeding + deur-open signaal.

[BakkerBolletje]

maar welke zijn nu de schakeldraaden en welke de + en -
ik heb groen blauw geel en rood

[ernie2]

Ik vermoed:

Op de ontvanger:

Rood: +
Wit: Schakelpuls
Zwart: - (gnd)

Als je dan kijkt hoe het verbonden zit met de kroonsteentjes geeft dit:

Rood: +
Blauw: Schakelpuls:
Groen: -

[Delakhan]

Printje op momentary instellen en relais (klem: common & NO) parallel over de pulsdrukker (draadjes ff volgen) zetten...

Vervolgens met een oude adapter o.i.d. een voeding op het printje zetten (klem: negative & positive)

Let op: Je moet wel zeker weten dat je een pulsdrukker hebt.


Heb vorig jaar hetzelfde gedaan voor een kennis. Was bijna dezelfde print alleen had de voedingsaansluiting een DC connector en had ik er meteen een goedkope adapter bij gekocht. Werkt fantastisch en meteen 5 afstandbedieningen.

[Klippy]

Misschien ook nog de moeite waard te vragen of je nog een andere batterij hebt getest.

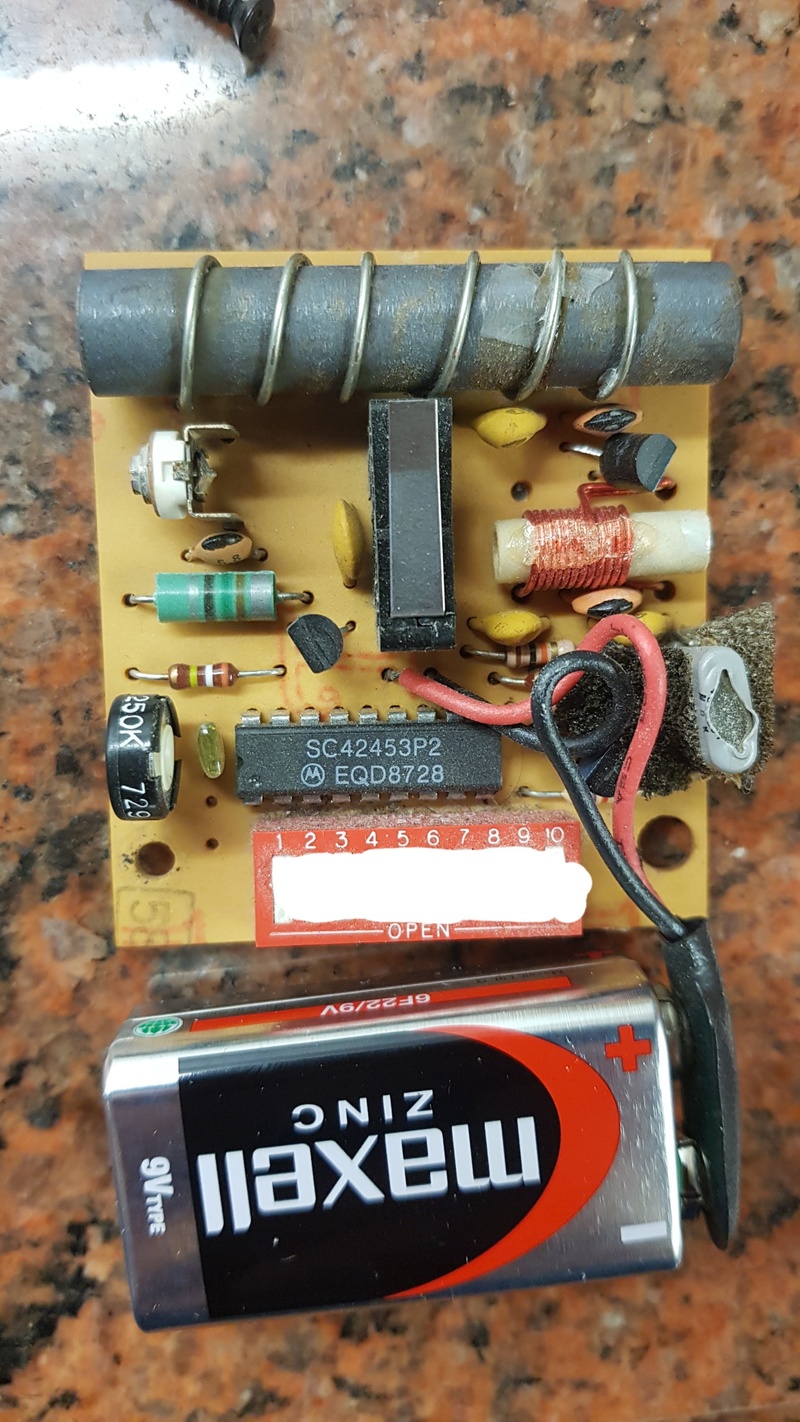

Want op de foto staat een zink batterij, dat zijn nou niet de meest krachtige, probeer eens een alkaline exemplaar.
Zou jammer zijn als je een hoop moeite gaat doen en het daar gewoon aan ligt.
