[PV] Nieuw systeem plaatsen

[JP_S]

Ik ben bezig met oriënteren op het aanleggen van een Zonnepaneel systeem.

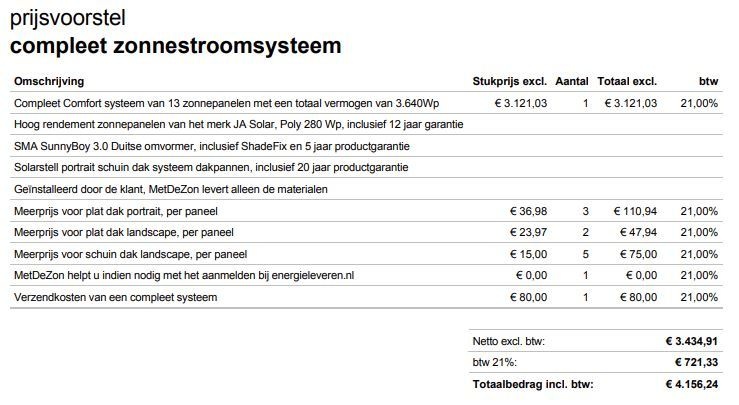

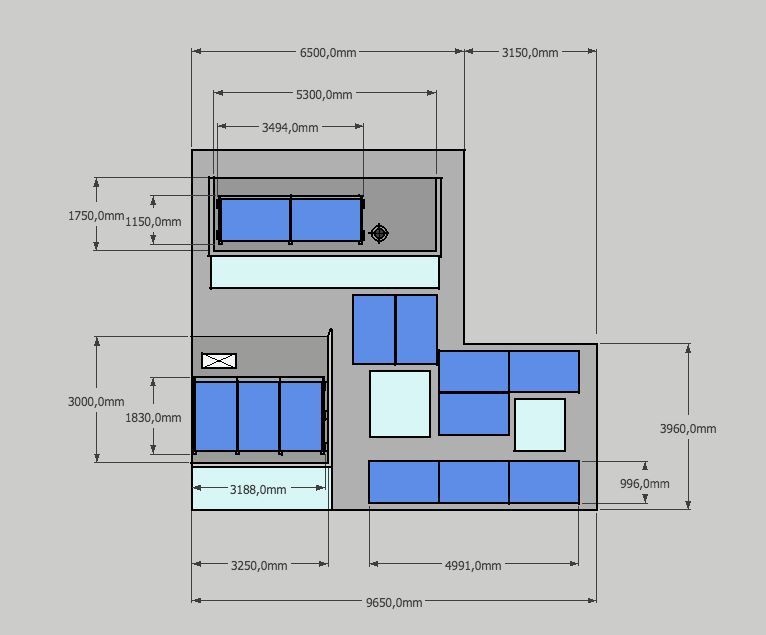

Door de verschillende dakvlakken is het best lastig om het dak te vullen. We zijn nu uitgekomen op onderstaande legplan op basis van de eerste offerte.

De woning heeft een 1Fase meterkast.

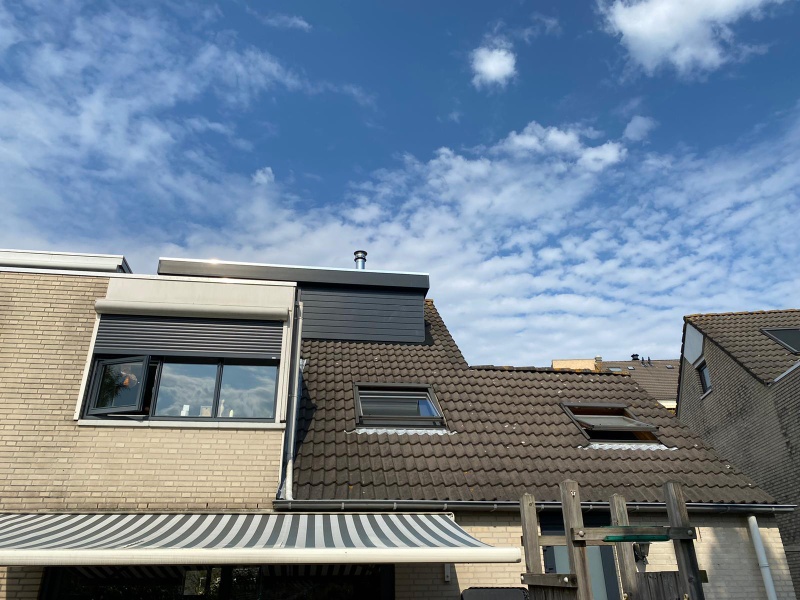

De omvormer zou op het kamertje boven de garage komen te hangen (het lage schuine dak is de garage).

Hoe kijken jullie aan tegen dit legplan/voorstel?

[ Voor 7% gewijzigd door JP_S op 18-09-2020 23:41 ]

[busscherski]

LOL hoog rendement zonnepanelen van 280 Wp? Dat is in 2020 juist laag rendement. Poly's of 300 Wp of lager kan ik bijna nergens meer vinden bij webshops... Bij winkelman begint het qua full black bij 320 Wp.
Metdezon heeft duidelijk nog een oude pallet uit 2017 of 2018 ontdekt in een hoekje van het magazijn.

https://www.winkelman-zon...display=detail&sort=price

Gooi hetzelfde eens in een winkelwagentje bij een webshop en kijk wat de prijs dan is.

edit: en de meeste mensen blurren hun adresgegevens even, je weet nooit.

[ Voor 7% gewijzigd door busscherski op 18-09-2020 22:15 ]

[PeeVv]

In de offerte staat "Geïnstalleerd door de klant, MetDeZon levert alleen de materialen". Ga je het ook daadwerkelijk zelf installeren? Dan inderdaad gewoon alles bij elkaar klikken bij Winkelman, JenM, Solar Outlet o.i.d. Kijk even welke paneelgrootte maximaal past. Je hebt ook iets grotere panelen die meer opbrengen, deze bijv. Pak er GoodWe/Growatt/SMA bij en het montagemateriaal en je bent zo €1000 goedkoper uit met 1000+ Wp meer dan je offerte

[JP_S]

Ja ik ben van plan zelf de installatie te regelen, ik heb iemand die de aansluiting van de omvormer voor me regelt, maar het bij elkaar zoeken van de juiste panelen en omvormers etc vind ik lastig.

Is het ook een probleem dat de hellingshoek van de panelen onderling verschilt tussen de platte en de hellende daken?

[busscherski]

Bij een string omvormer (goedkoopst en simpelst, beste keuze als het mogelijk is) moeten alle panelen die je op 1 input aansluit in dezelfde richting liggen.
Is al het blauwe en al het rode ieder 1 helling/richting?
De meeste omvormers vanaf 3 kW hebben 2 inputs.

Gooi gewoon even een winkelwagentje vol en plaats hier een screenshot. Dan helpen we je verder.

[JP_S]

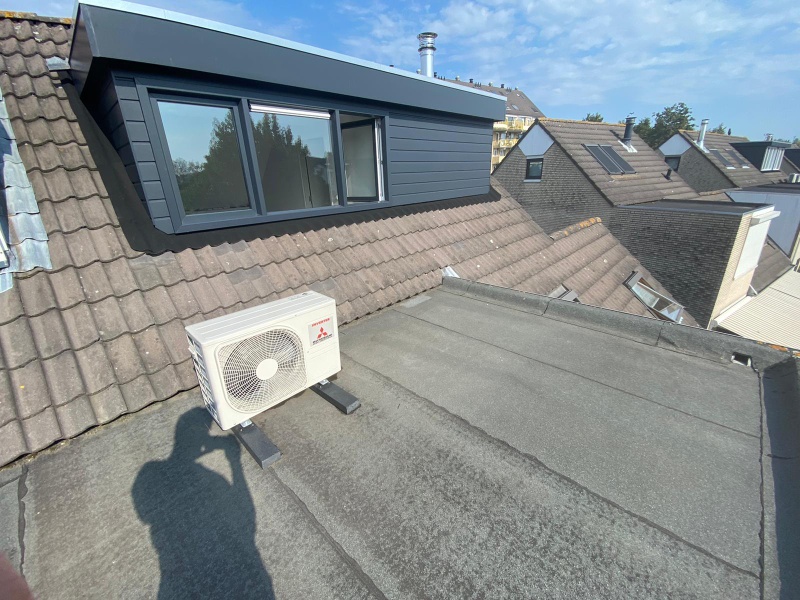

@busscherski Heb het betreffende plaatje even weggehaald, maar dat zijn inderdaad twee verschillende hellingen, De panelen die links liggen en helemaal aan de bovenzijde liggen op een plat dak, de andere panelen op het schuine dak met een helling van ongeveer 45 graden.

Ik ga morgen even kijken om het winkelwagentje te vullen.

[Lardman]

Uit de praktijk blijkt dat 10 graden verschil in hoek en oriëntatie gewoon samen in 1 string kan. Wordt het ruiger dan zou je eens kunnen kijken naar tigo optimisers als die nog te krijgen zijn?

[jobr]

En waarschijnlijk best wel last van schaduw afhankelijk van hoe het huis precies ligt.
Zou kijken of je die van de 2 platte daken allemaal in 1 string kunt doen en de rest in een andere string.
Dus omvormer met 2 MPPT's.

Misschien pijpje (CV?) op bovenste dak naar zijkant huis verplaatsen als dat kan als je daar last van hebt.Past er nog een paneel extra op.

[ Voor 24% gewijzigd door jobr op 19-09-2020 19:36 ]

[HectorMalot]

Eens dat 280Wp tegenwoordig erg laag is. 350Wp is tegenwoordig heel normaal voor panelen van 140-160€.

En 1.15€ per Wp excl installatie is ook nog eens best duur. Wij hadden tussen 1 en 1.1 per Wp bij onze installateur incl installatie incl BTW. Dat was 8x350Wp met micro-omvormers voor +\-2800, later heeft dezelfde installateur een groter SolarEdge systeem voor ongeveer 1.1€/Wp gedaan.

Heb je trouwens een 3-fase aansluiting en 5-aderige kabel naar de plek van de omvormer? Als je betere panelen kiest kom je boven de 3600W uit die maximaal op een standaard 16A automaat kan. Dan heb je al snel een 3-fase omvormer nodig. (Of een zwaardere automaat, maar dat komt volgens mij niet zoveel voor, en zal afhangen van de zekering op de hoofdaansluiting)

[AUijtdehaag]

Volgens mij passen er tussen je dakramen nog 2 panelen in portrait ipv 1 in landscape.
7x 30 = 2100

rails = 2x 995 + 2x25 +8 = 2048
https://www.sun-solar.nl/...164-incl-btw-op-voorraad/
(enkel met hun bevestigings materiaal en neem de 2x 25 wat ruimer, dus 2x 40)

Maar meet het even na.

Edit: even met ietsjes minder Wp panelen (kon ze niet vinden met sunnydesignweb kies nieuw project)
Ik weet ook de richting niet.

[ Voor 59% gewijzigd door AUijtdehaag op 19-09-2020 21:05 ]

[JP_S]

@HectorMalot het is een enkele fase aansluiting op het moment.

[mcDavid]

Dat geeft op zich niet, tot 5kW kun je prima met een enkelfase omvormer af. Er moet dan enkel een zwaardere groep en dikkere kabel gebruikt worden.

[HectorMalot]

mcDavid schreef op zaterdag 19 september 2020 @ 21:51:
Dat geeft op zich niet, tot 5kW kun je prima met een enkelfase omvormer af. Er moet dan enkel een zwaardere groep en dikkere kabel gebruikt worden.

Dat is natuurlijk correct. Dan moet je hoofdaansluiting wel zwaar genoeg zijn. Met een 40A aansluiting kun je een groep van 25A kwijt voor +\- 5.5kW. (Volgens mij is de ratio altijd 1.6x?)

Mocht je overwegen om in de toekomst naar 3-fase te gaan (bv elektrische auto) dan is dat wellicht minder handig. De standaard daarvoor is namelijk 3x25A en dan moeten al je groepen 16A (3.6kW) of kleiner zijn. Er is ook 3x35A, maar dan ga je van 170€ naar 735€ per jaar aan aansluitingskosten.

Mogelijkheden als dat je plan is: nu alvast een 5-aderige kabel aanleggen en tzt de omvormer en groep vervangen, nu alvast alles naar 3F omzetten, of natuurlijk gewoon oplossen als het zover is

[PeeVv]

Dan moet je je natuurlijk wel afvragen of je je aan de selectiviteit wilt houden bij omvormers. 5000 watt kan prima op een 20A groep, ik zou er zeker niet wakker van liggen om dat op een 25A hoofdzekering te zetten.
