Hoe heten de volgende 'accessoires' bij deze DC motor

[Furion2000]

Goede middag,

Compleet aan de start met rommelen aan motortjes, want toevallig kwam ik dit tegen en heb het gekocht. Ben alleen op zoek wat de volgende onderdelen precies zijn en waar ik het evt. voor kan gebruiken.

Als ik weet hoe het heet kan ik mijzelf erover inlezen.

Dus basically, wat heb ik hier om handen!

Kunnen jullie mij verder helpen?

Doel 1 is een motortje laten draaien
Doel 2 is een motortje met variërende snelheden laten draaien

[ Voor 67% gewijzigd door Furion2000 op 11-09-2020 16:32 ]

[SnoeiKoei]

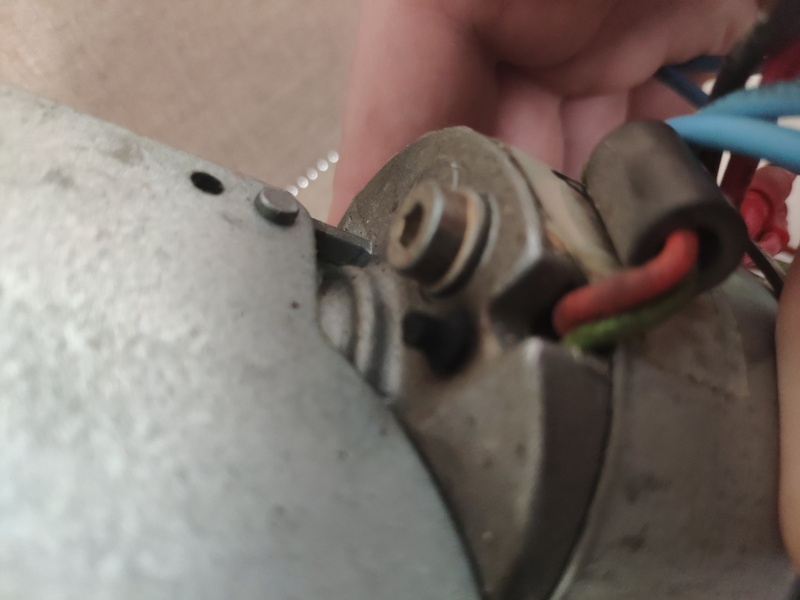

1, 2: haakse (tandwiel)overbrenging

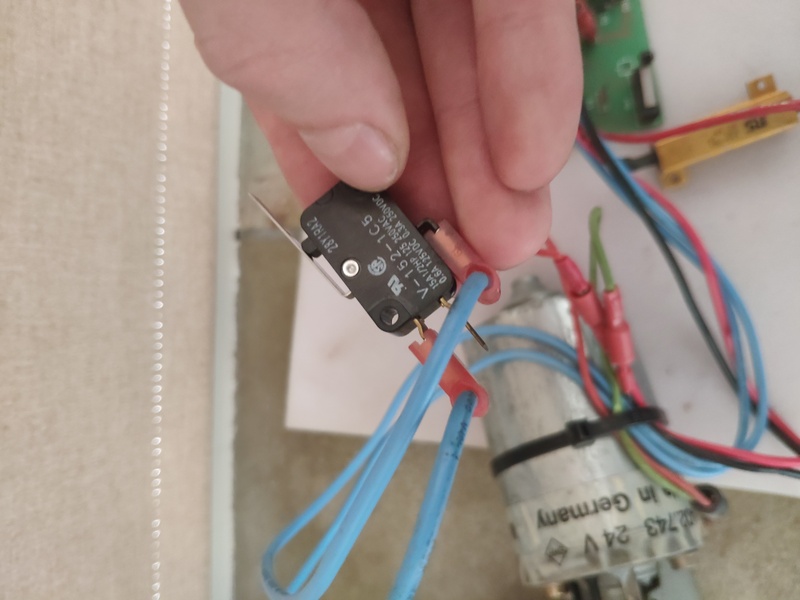

3, 4: microswitch

[sypie]

3+4: Die schakelaars kun je in ieder geval loshalen en de contacten doormeten. Zo kom je er achter of de schakelaar het contact verbreekt of maakt wanneer die ingedrukt is. Dit heeft te maken met de functie van de schakelaar en hoe dat gebruikt wordt in het circuit.

De laatste foto is een 50W 1Ω weerstand.

[Sine]

Dit is overigens een ruitenwissermotor, een type bedoeld voor vrachtwagens.

Geschikt en misbruikbaar voor vanalles en nogwat

Als je enige doel is de motor te laten draaien kun je alle extra's weg donderen en er gewoon direct spanning op zetten. Alles zo tussen de 12 en 24V bij 1 a 2 ampere moet voldoende zijn.

[ Voor 43% gewijzigd door Sine op 11-09-2020 21:13 ]

[Furion2000]

Sine schreef op vrijdag 11 september 2020 @ 21:11:
Dit is overigens een ruitenwissermotor, een type bedoeld voor vrachtwagens.

Geschikt en misbruikbaar voor vanalles en nogwat

Als je enige doel is de motor te laten draaien kun je alle extra's weg donderen en er gewoon direct spanning op zetten. Alles zo tussen de 12 en 24V bij 1 a 2 ampere moet voldoende zijn.

Dat was inderdaad de optie die ik gisteren in mijn hoofd had, want als doel 2 het verschillende RPM speeds laten draaien is, dan moet ik Frequentie regelaar (VFD) hebben volgens mij.

[RP6conrad]

Een simpele brushed DC motor kan je regelen met een "PWM" module, of met een eenvoudige regelaar die met een relatief hoge frequentie de stroom onderbreekt. De pulsduur is dan instelbaar (pulse width modulation), en daarmee dan ook het toerental van de motor. Zoiets als dit dus : https://www.banggood.com/...warehouse=CN&rmmds=search

[Damic]

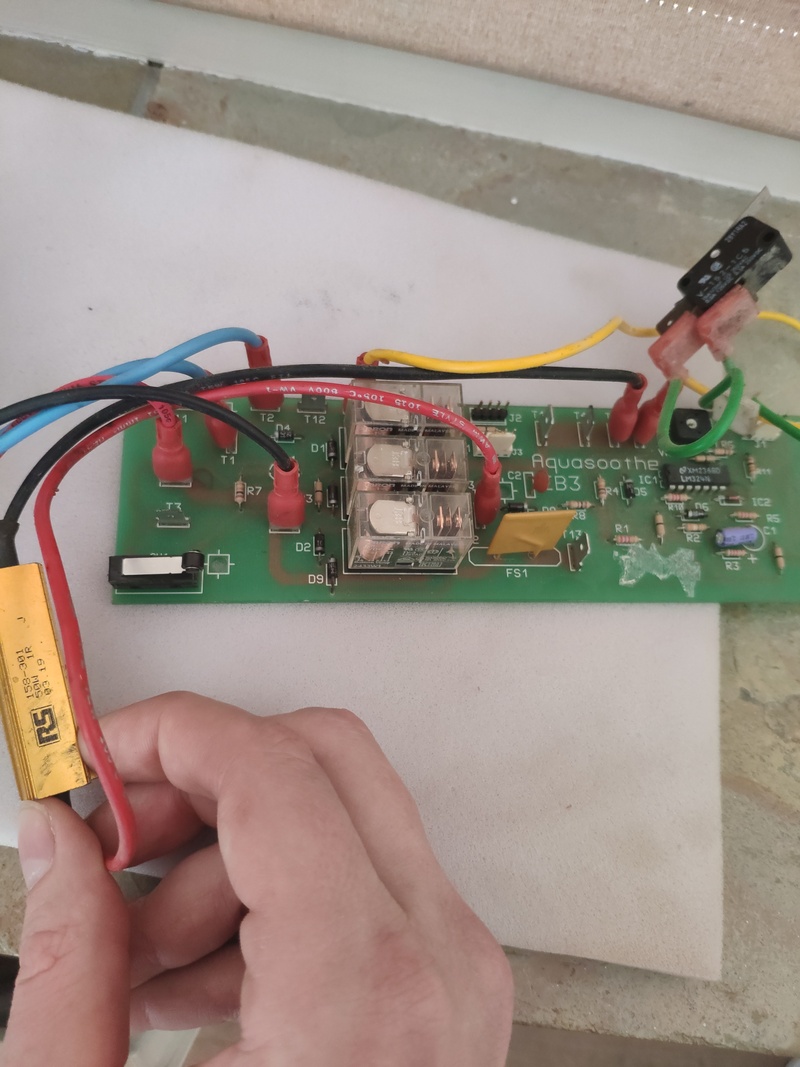

Ha dat ding komt uit een Aquasoothe New Little Tiger of een Aquasoothe Super Tiger


Die weerstand dient wrs als een soort softstart
De switch aan de blauwe draden: vooruit/achteruit
Switch aan geel/groen: rijden maar
Switch op pcb safety (stoel) switch?

T13: ik vermoed +24VDC
T1?: ik vermoed 0VDC

[Sine]

Lekker lomp een 1R weerstand er mee in serie, ik zie niets van een mosfet oid om dingen "netjes" te starten, dus dat zal inderdaad wel het geval zijn.

Weg pleuren die hap en inderdaad een PWM module er aan als je het toerental wilt regelen.

Of gewoon een regelbare gelijkspanning, dat werkt ook.

[Nielson]

Gezien het aantal relais zit hier misschien ook wel een grove snelheidsregeling in (schildpad/haasje) door de accu's afwisselend parallel of in serie te schakelen (12V/24V).

[Furion2000]

Thanks allen, grappig dat het uit een scootmobiel komt!

RP6conrad schreef op zaterdag 12 september 2020 @ 08:32:
Een simpele brushed DC motor kan je regelen met een "PWM" module, of met een eenvoudige regelaar die met een relatief hoge frequentie de stroom onderbreekt. De pulsduur is dan instelbaar (pulse width modulation), en daarmee dan ook het toerental van de motor. Zoiets als dit dus : https://www.banggood.com/...warehouse=CN&rmmds=search

Oke zo'n PWM module is stukke goedkoper dan een VFD zag ik al. Voor bijv. een carnavals kop langzaam te laten draaien gaat dat werken? Zie dat diegene die je bijv. erbij had staan 10-50v was dus dat lees ik als dat hij start vanaf 10v.

Zie als ik ff verder kijk ook 5v-30v dat is dan beter?

https://www.banggood.com/...her-auto&cur_warehouse=CN

Zijn er ook PWM's die 0-30v hebben?

[ Voor 11% gewijzigd door Furion2000 op 12-09-2020 15:33 ]

[AlexanderB]

met 0v kan je niks aandrijven, 5v-30v betekent puur dat ie op die ingangsspanningen kan werken. hij gaat tot 1% pwm (effectief 1% van de ingangsspanning) das zo weinig dat het motortje waarschijnlijk stil blijft staan. Dus ja, voor die toepassing zou het prima geschikt moeten zijn.

Let wel op dat de PWM frequentie 10khz is, dat is een hoorbare pieptoon.

[Damic]

Opgepast met die kleine PWM modules, zie dat deze genoeg stroom aankan anders ga je veel modules mogen aankopen.

[Mitchelll010]

Damic schreef op zaterdag 12 september 2020 @ 15:45:
Opgepast met die kleine PWM modules, zie dat deze genoeg stroom aankan anders ga je veel modules mogen aankopen.

https://www.tinytronics.n...-dc-motor-motoraansturing

Dit zijn leuke drivers, wel koelen als je echt veel stroom trekt.

[Furion2000]

Nu zat ik te denken, knal er gewoon een oude laptop oplader aan en stop hem in het stopcontact? Zou dit werken of hoe moet ik dit redeneren?

24v DC naar AC?

[Sine]

Dat werkt, meestal zijn die adapters ergens rond de 19V

Vergeet AC, dit is een DC motor
