Enkele dagen geleden stopte een van m'n schermen met werken.
Ik merkte dat het beeld er wel nog was, maar dat de backligt niet meer aanging.
In het scherm zit een apart pcb om de backlight te sturen. (code: GL222 VI-2203 REV 1B 2008/11/13 - al redelijk oud dus
)
Bij het doormeten merkte ik dat er geen spanning zat op de uitgangen van de backlights (geen enkele van de 4) maar dat er wel 1 componentje is met de markering F901 en opschrift 4 is, waarvan ik vermoed dat het een fuse is (4Amps?) die bij het doormeten een oneindige weerstand heeft.
Voor ik er een fijn draadje over soldeer en de boel doorfik
had ik graag ook eens het idee van jullie tweakers of m'n redenering correct is.

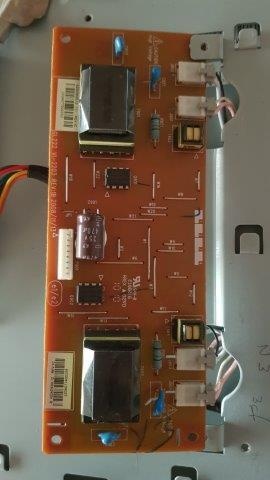

Hieronder een foto van de voor- en achterzijde van het printje. De smd component waarvan ik denk dat het de fuse is staat centraal in de bovenste foto (witte component)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/MSjHUoiJU2utQB91MzI0l7bp.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/YsgB8eeAhhQsZtOxH7qIDrd7.jpg?f=user_large)
Ik merkte dat het beeld er wel nog was, maar dat de backligt niet meer aanging.
In het scherm zit een apart pcb om de backlight te sturen. (code: GL222 VI-2203 REV 1B 2008/11/13 - al redelijk oud dus
)Bij het doormeten merkte ik dat er geen spanning zat op de uitgangen van de backlights (geen enkele van de 4) maar dat er wel 1 componentje is met de markering F901 en opschrift 4 is, waarvan ik vermoed dat het een fuse is (4Amps?) die bij het doormeten een oneindige weerstand heeft.
Voor ik er een fijn draadje over soldeer en de boel doorfik
had ik graag ook eens het idee van jullie tweakers of m'n redenering correct is. Hieronder een foto van de voor- en achterzijde van het printje. De smd component waarvan ik denk dat het de fuse is staat centraal in de bovenste foto (witte component)
