Hallo allen,
Recent heb ik besloten om mijn netwerk wat te professionaliseren. Dit omdat ik thuis game servers heb draaien, een beveiligingssysteem in de planning zit en natuurlijk het normale gebruik heb.
Hierom dacht ik, laat ik een degelijke router kopen met genoeg opties om dit allemaal te kunnen doen. Vlans maken om de netwerken te scheiden en het bewakingssysteem helemaal van de buitenwereld weg te houden.
Hardware:
Een EdgeRouter 12 van ubiquity. Deze had goede specs, het aantal poorten wat ik nodig had en de mogelijkheden welke ik zocht. Gebaseerd op theorie (niet op praktijk).
Linksys LGS318 - op de kop getikt van een medetweaker, aangekocht vanwege PoE.
Nu dacht ik, als enthousiasteling, met een beetje googelen en basis kennis kom ik er wel uit. Maar helaas, het tegendeel blijkt waar. De instellingen die ik wil lijken net iets meer geavanceerd dan menig youtube filmpje dat ik vinden kan en de website van ubiquiti is nou ook niet echt behulpzaam voor een noob als ik (op dit gebied).
Daarom hoop ik dat jullie mij kunnen helpen!
De situatie:
In de meterkast heb ik een modem hangen, in het plaatje een fritzbox gebruikt om isp onafhankelijk te blijven.
Achter dit modem wil ik de EdgeRouter hangen en het modem als bridge laten fungeren.

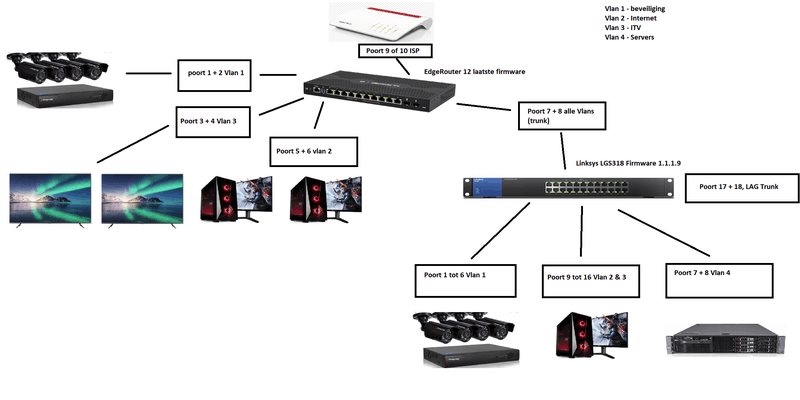

De router wil ik alle DHCP en Vlan's laten afhandelen, met 2 uplinks naar de Linksys managed switch welke buiten het huis zal komen te staan. De overige poorten zal ik binnenhuis gebruiken voor de nodige apparatuur, denk hierbij aan Accespunten, unmanaged switches, tv's e.d. Hieronder een diagram hoe ik het ongeveer wil in zetten (vlan nummres zijn fictief, ik weet dat Vlan 1 een default vlan is en niet gebruikt hoort te worden).
/f/image/PnjOAXdSRl9oTQnAgAj27Lq1.png?f=fotoalbum_large)
Reeds uitgevoerd:
Inmiddels is het gelukt om poort 9 de internet op binnen te laten komen.
De vlans voor alle netwerken aan te maken en te koppelen aan switch.0
Voor elke Vlan een eigen DHCP server te configureren.

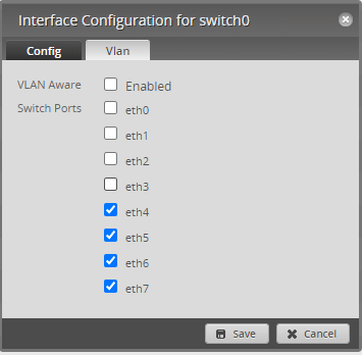

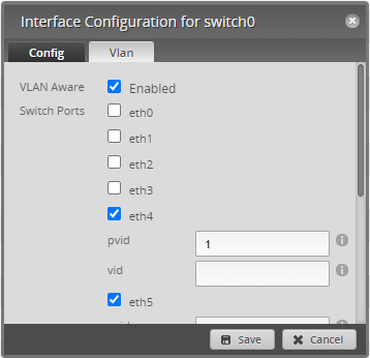

Wanneer ik via switch.0 de poorten selecteer gebeurt er niks. Dan lijken alle poorten trunks te worden en geven ze geen ip adressen uit. Als ik de poorten niet selecteer doen ze ook niks. Maar als ik een poort Vlan aware maak en toeken aan PVID 1 (default vlan) dan krijg ik wel een ip adres in de reeks die behoort aan die switch0.1 reeks en heb ik internet toegang.
De hulpvraag:
Hoe kan ik het krijgen zoals in het diagram wordt weergegeven?
Ofwel, hoe kan ik poort 1 en 2 laten switchen met de DHCP van Vlan 1. Poort 3 en 4 met de DHCP van Vlan 3, poort 5 en 6 met de DHCP van Vlan 2, en gelijktijdig zorgen dat alle Vlans (1,2,3 en 4) doorkomen naar de Switch, waarna ik op die switch elke poort specifiek van een Vlan voorzie?
Alvast dank voor jullie hulp!
Extra plaatjes:
:fill(white):strip_exif()/f/image/5w2SBd5IrHfiqFVJOwPgnpjs.png?f=user_large)
:fill(white):strip_exif()/f/image/EyNnASxpzumcHA525leo2iUe.png?f=user_large)
Recent heb ik besloten om mijn netwerk wat te professionaliseren. Dit omdat ik thuis game servers heb draaien, een beveiligingssysteem in de planning zit en natuurlijk het normale gebruik heb.
Hierom dacht ik, laat ik een degelijke router kopen met genoeg opties om dit allemaal te kunnen doen. Vlans maken om de netwerken te scheiden en het bewakingssysteem helemaal van de buitenwereld weg te houden.
Hardware:
Een EdgeRouter 12 van ubiquity. Deze had goede specs, het aantal poorten wat ik nodig had en de mogelijkheden welke ik zocht. Gebaseerd op theorie (niet op praktijk).
Linksys LGS318 - op de kop getikt van een medetweaker, aangekocht vanwege PoE.
Nu dacht ik, als enthousiasteling, met een beetje googelen en basis kennis kom ik er wel uit. Maar helaas, het tegendeel blijkt waar. De instellingen die ik wil lijken net iets meer geavanceerd dan menig youtube filmpje dat ik vinden kan en de website van ubiquiti is nou ook niet echt behulpzaam voor een noob als ik (op dit gebied).
Daarom hoop ik dat jullie mij kunnen helpen!
De situatie:
In de meterkast heb ik een modem hangen, in het plaatje een fritzbox gebruikt om isp onafhankelijk te blijven.
Achter dit modem wil ik de EdgeRouter hangen en het modem als bridge laten fungeren.
De router wil ik alle DHCP en Vlan's laten afhandelen, met 2 uplinks naar de Linksys managed switch welke buiten het huis zal komen te staan. De overige poorten zal ik binnenhuis gebruiken voor de nodige apparatuur, denk hierbij aan Accespunten, unmanaged switches, tv's e.d. Hieronder een diagram hoe ik het ongeveer wil in zetten (vlan nummres zijn fictief, ik weet dat Vlan 1 een default vlan is en niet gebruikt hoort te worden).
:fill(white):strip_exif()/f/image/PnjOAXdSRl9oTQnAgAj27Lq1.png?f=user_large)
Reeds uitgevoerd:
Inmiddels is het gelukt om poort 9 de internet op binnen te laten komen.
De vlans voor alle netwerken aan te maken en te koppelen aan switch.0
Voor elke Vlan een eigen DHCP server te configureren.
Wanneer ik via switch.0 de poorten selecteer gebeurt er niks. Dan lijken alle poorten trunks te worden en geven ze geen ip adressen uit. Als ik de poorten niet selecteer doen ze ook niks. Maar als ik een poort Vlan aware maak en toeken aan PVID 1 (default vlan) dan krijg ik wel een ip adres in de reeks die behoort aan die switch0.1 reeks en heb ik internet toegang.
De hulpvraag:
Hoe kan ik het krijgen zoals in het diagram wordt weergegeven?
Ofwel, hoe kan ik poort 1 en 2 laten switchen met de DHCP van Vlan 1. Poort 3 en 4 met de DHCP van Vlan 3, poort 5 en 6 met de DHCP van Vlan 2, en gelijktijdig zorgen dat alle Vlans (1,2,3 en 4) doorkomen naar de Switch, waarna ik op die switch elke poort specifiek van een Vlan voorzie?
Alvast dank voor jullie hulp!
Extra plaatjes:
:fill(white):strip_exif()/f/image/VoIcP3diDhzYn6K0qpaDLbZc.png?f=user_large)

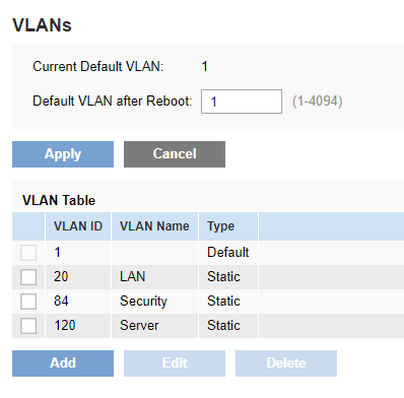

:fill(white):strip_exif()/f/image/NSM3xW5C0znP67lF0vafoKQw.png?f=user_large)

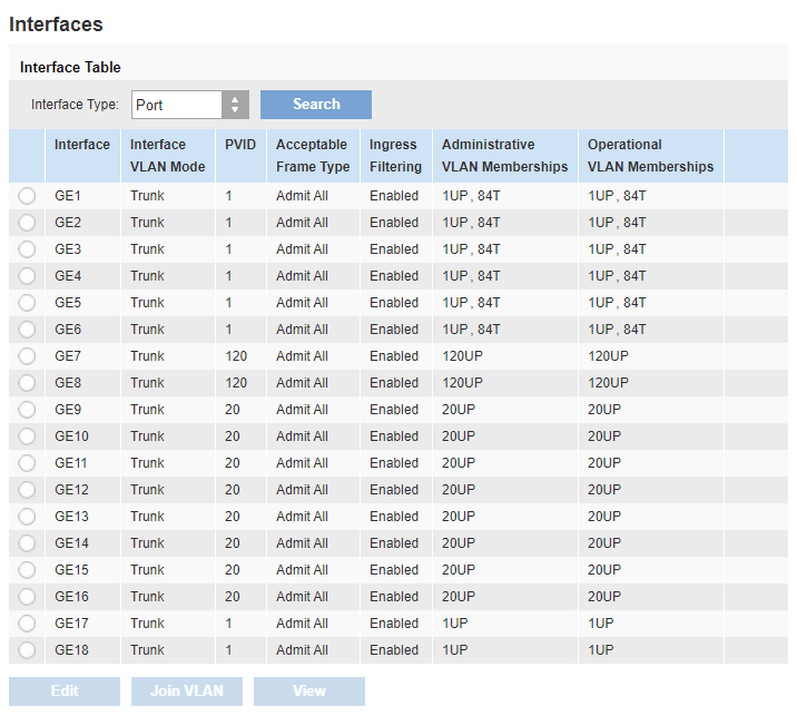

:fill(white):strip_exif()/f/image/wgQUVgvshzG1txP8jBizcYyD.png?f=user_large)

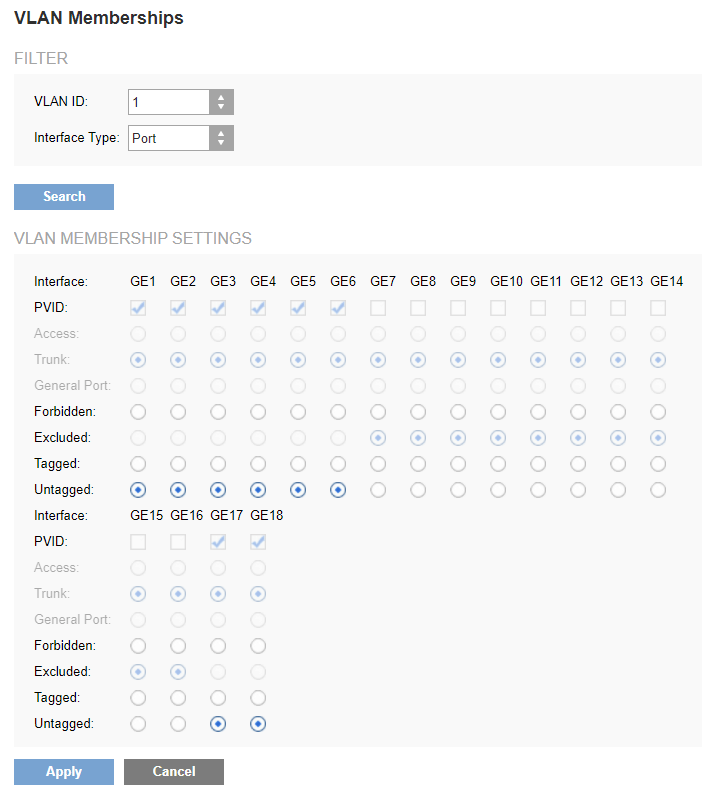

:fill(white):strip_exif()/f/image/ZZxnqM65owS4jLOLh9WgdqTg.png?f=user_large)
:fill(white):strip_exif()/f/image/zXClxr5FTAuXWREOZIPumRfE.png?f=user_large)
/u/107972/crop654b93d4421ae_cropped.png?f=community)
).
:fill(white):strip_exif()/f/image/aPTK7IvuKY7iNgRTqRzzPtYb.png?f=user_large)

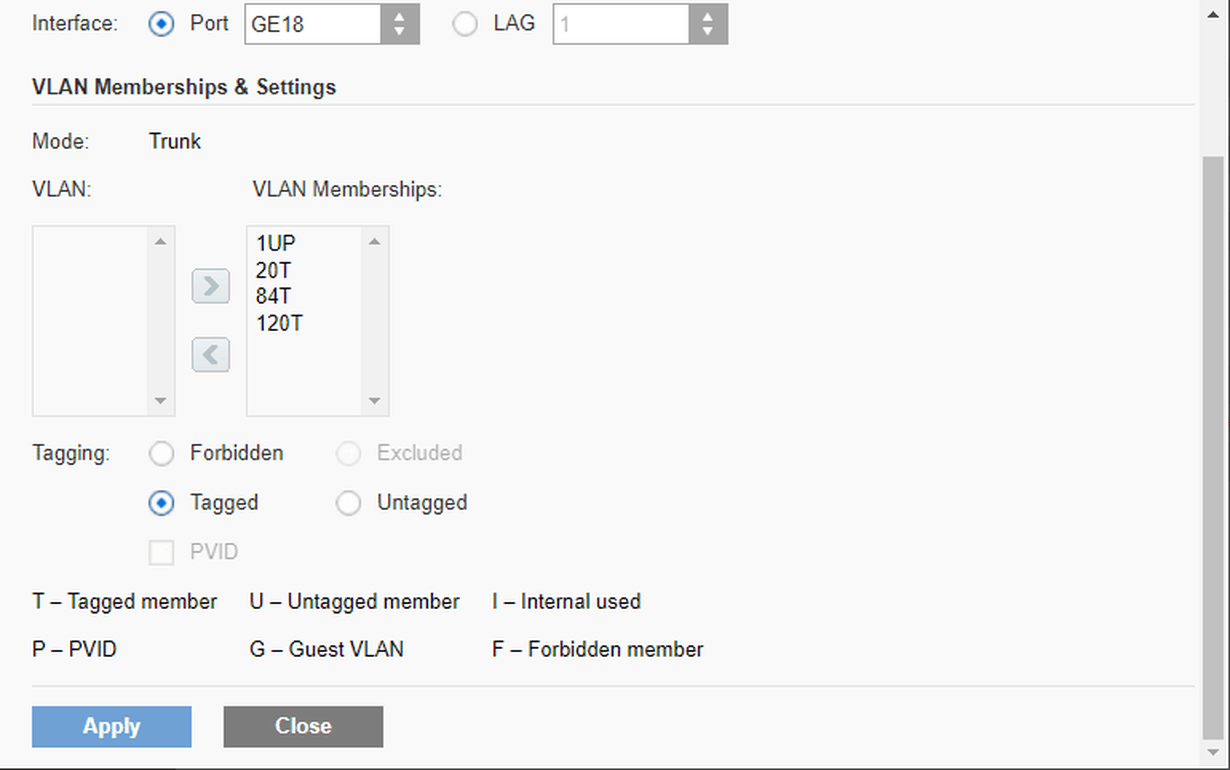

:fill(white):strip_exif()/f/image/JfALDI4xJWhv7D8ejqUXHA8T.png?f=user_large)

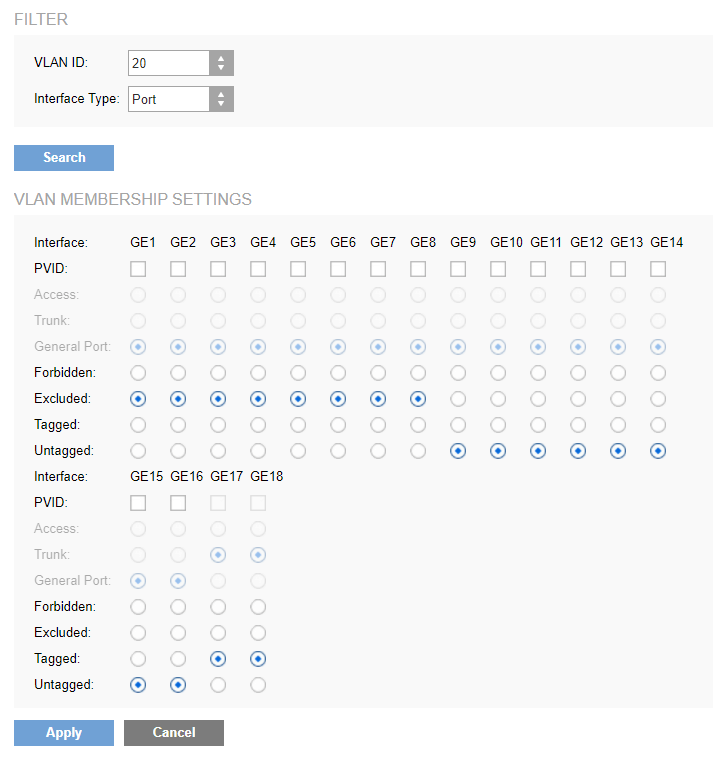

:fill(white):strip_exif()/f/image/L1mSvJ7qOQ3Blps5UPrTaw3T.png?f=user_large)

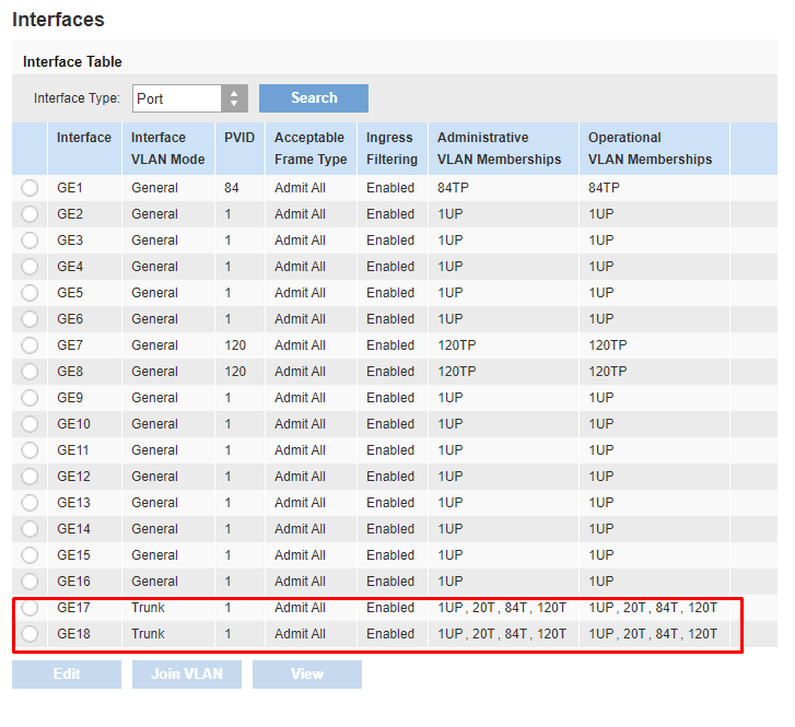

:fill(white):strip_exif()/f/image/c7dUOwFsPVKDznOVDfMN7hUk.png?f=user_large)

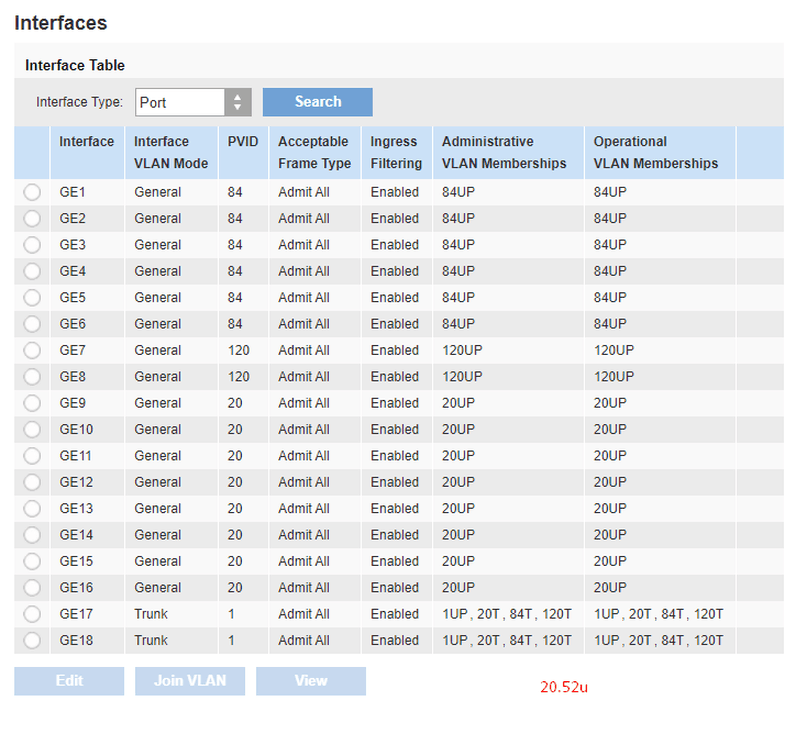

:fill(white):strip_exif()/f/image/OMuWCqb9L45qmUvTvyHvjbAS.png?f=user_large)

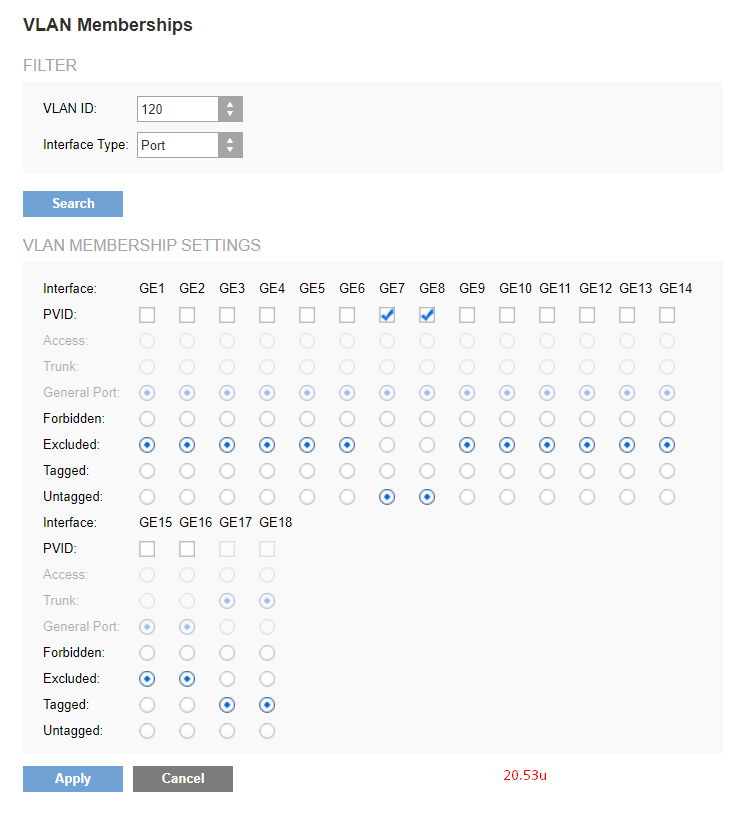

:fill(white):strip_exif()/f/image/CAhNP12gOBOjKvmPSHVtiUzl.png?f=user_large)
:fill(white):strip_exif()/f/image/CqhmqyPEfXaKRGqxgHamMNNk.png?f=user_large)

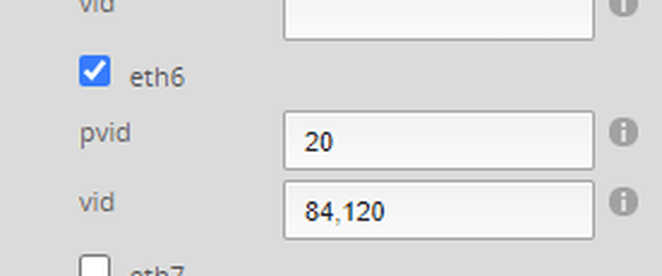

:fill(white):strip_exif()/f/image/deLhXQBVTw6sfgpiu1Cyj8hG.png?f=user_large)
:fill(white):strip_exif()/f/image/Vf02H4cZZqk6IAuOn4KPfAtq.png?f=user_large)
:fill(white):strip_exif()/f/image/WCockViNAMpFLdqp37xqr1HL.png?f=user_large)
:fill(white):strip_exif()/f/image/LIMl1Dx1si6MosFyQ6XsxGAk.png?f=user_large)
