Verkeerd signaal keystones en switch panel

[Erhnam]

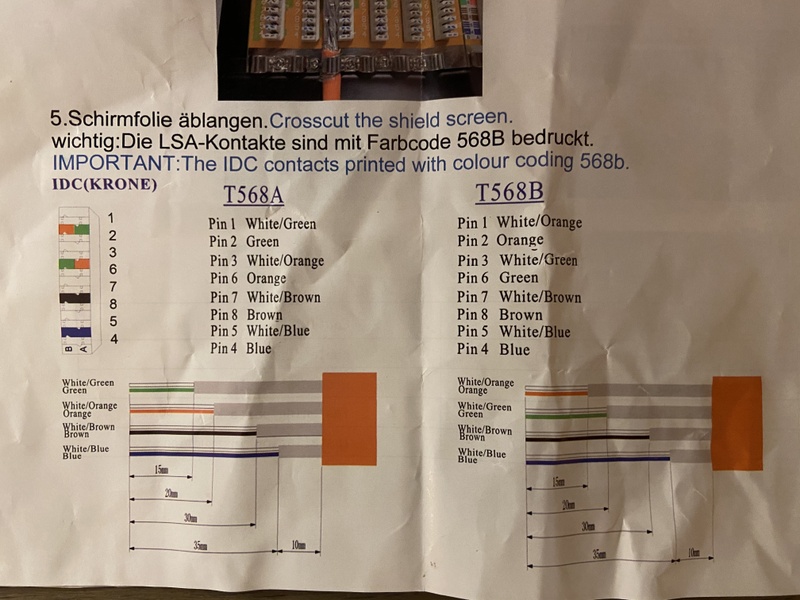

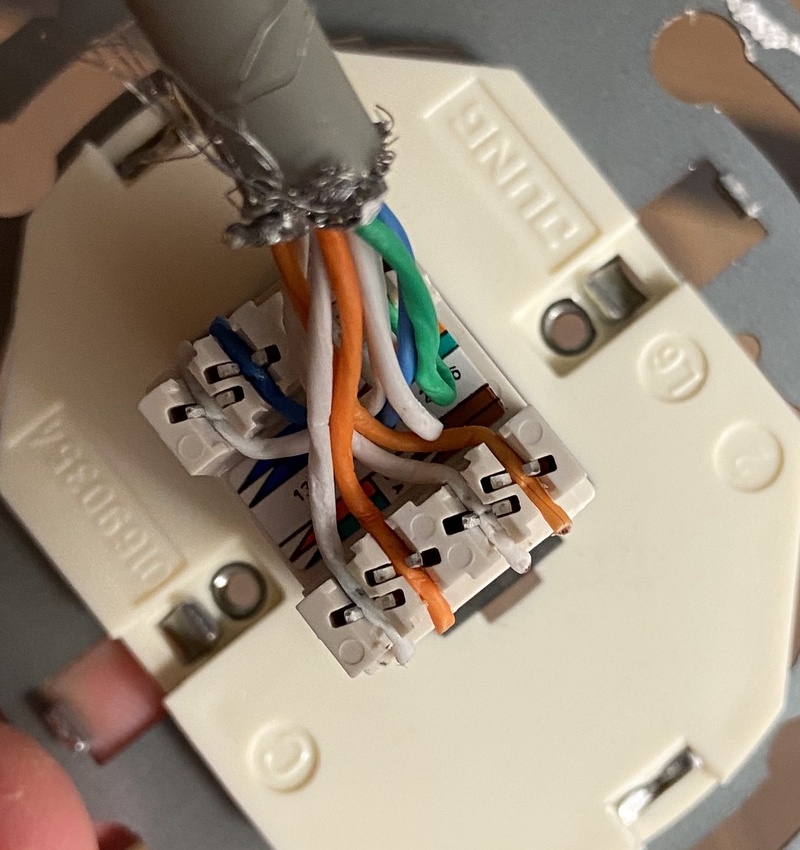

Bij het aansluiten van het nieuwe netwerk krijg ik geen signaal over het netwerk. Ik maak gebruik van de 568B zoals op het switch paneel en de keystone staat aangegeven. Aan het uiteinde van iedere kabel zit een keystone. De aansluiting ziet er als volgt uit:

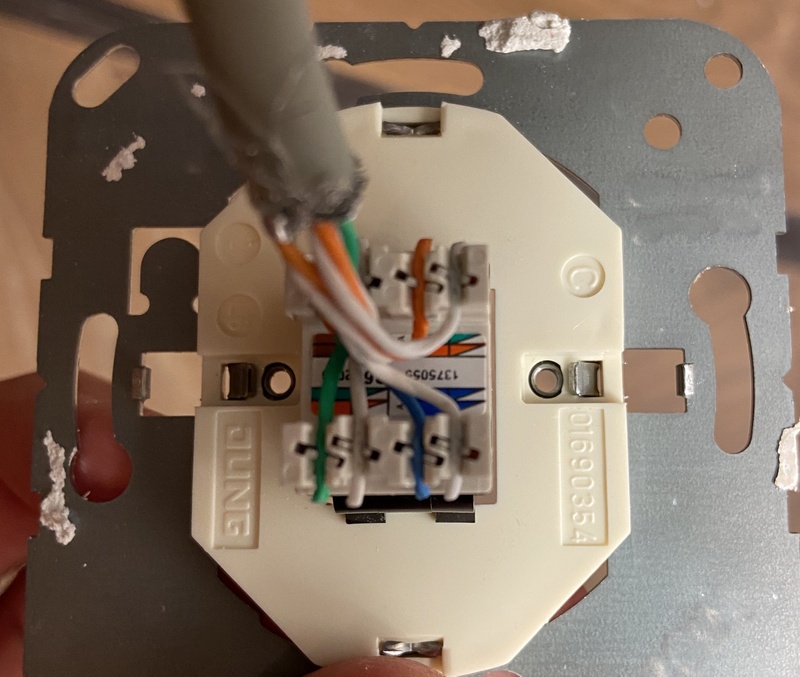

De middelste codering gebruik ik. Alle kabels gaan naar de meter kast. Daar hangt een switch paneel. De aansluiting ziet er daar als volgt uit:



Als ik alles doormeet dan brand alleen het tweede lampje op de tester. Dit is bij alle kabels het geval. Een van de kabels heb ik vervangen door een normaal RJ45 kopje. Als ik die patch met de standaard 568B code, dan werkt het wel. Iemand enig idee waarom de combinatie keystone en switch panel niet werkt?

[lier]

Zou je foto's kunnen posten van beide kanten met aders erin?
En welke installatie kabel heb je gebruikt? En heb je hiervoor een punch down tool gebruikt?

[ Voor 18% gewijzigd door lier op 16-08-2020 21:31 ]

[@r!k]

De middelste codering? Je hebt a of b? Welke heb je gekozen? En heb je op beiden dezelfde gekozen?

[Erhnam]

Het is een CAT6A SFTP kabel

[Erhnam]

@r!k schreef op zondag 16 augustus 2020 @ 21:34:
De middelste codering? Je hebt a of b? Welke heb je gekozen? En heb je op beiden dezelfde gekozen?

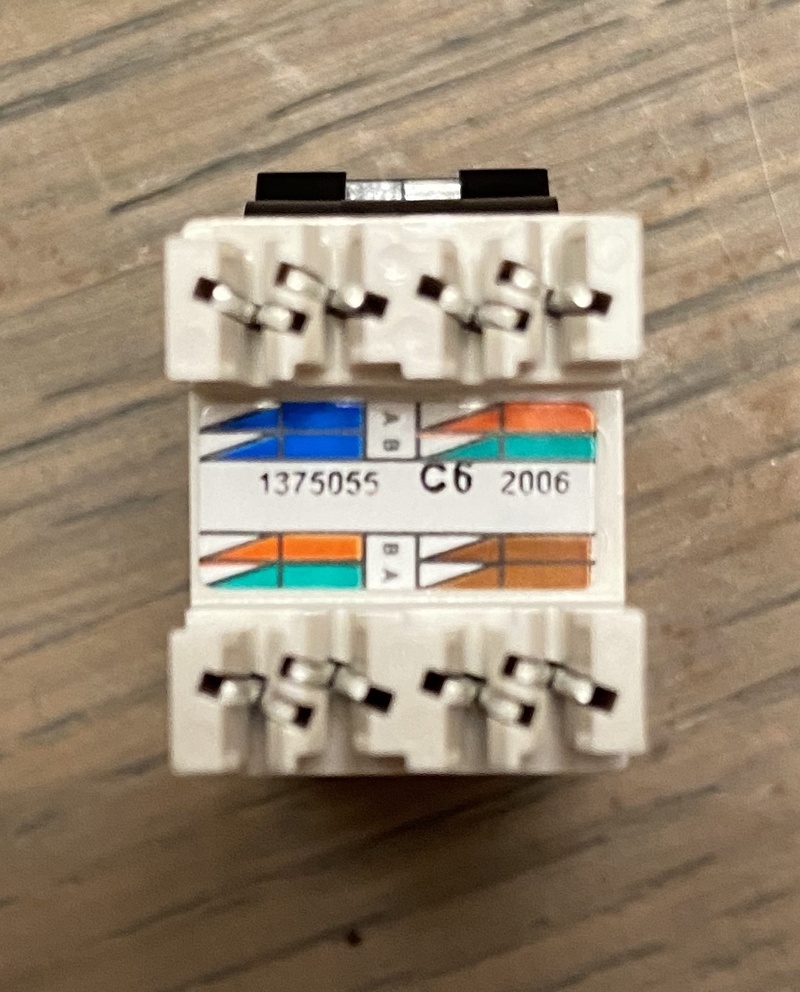

Ik heb de middelste gekozen. Zie foto’s.

[tozzke]

Is het massieve kern of soepel? Soepel is niet geschikt voor deze connectoren maar enkel voor krimpconnectoren (om patchkabels te maken zeg maar). Deze connectoren/patchpanelen zijn alleen voor massieve kern bedoeld.
Er lijkt ook wel een soort aanslag te zitten op de "mesjes" waar de aders in gedrukt worden

[aawe mwan]

Erhnam schreef op zondag 16 augustus 2020 @ 21:39:
Het is een CAT6A SFTP kabel

Welk gereedschap heb je gebruikt om de overstekende eindjes van de aders af te knippen?

[Xander]

Erhnam schreef op zondag 16 augustus 2020 @ 21:39:
[Afbeelding]

[Afbeelding]

Het is een CAT6A SFTP kabel

En een foto van de andere kant? (Het patchpaneel)

Erhnam schreef op zondag 16 augustus 2020 @ 21:16:
Een van de kabels heb ik vervangen door een normaal RJ45 kopje. Als ik die patch met de standaard 568B code, dan werkt het wel.

Heb je aan beide uiteinden van die kabel een plug gezet, of heb je één zijde (outlet of patchpanel) in tact gelaten?

[@r!k]

Erhnam schreef op zondag 16 augustus 2020 @ 21:39:
[...]


Ik heb de middelste gekozen. Zie foto’s.

Ok b dus, en je patch paneel? Overigens lijkt het alsof sommige kabels niet heel diep zitten maar wellicht vertekent de foto? Zoals hierboven gevraagd, zijn de kabels vaste kern?

[Erhnam]

aawe mwan schreef op zondag 16 augustus 2020 @ 21:47:
[...]


Welk gereedschap heb je gebruikt om de overstekende eindjes van de aders af te knippen?

Ik heb een LSA montage tang gebruikt. Deze knipt de uiteinden eraf bij het erin duwen. De kabel is stug of solid.

[Erhnam]

@r!k schreef op zondag 16 augustus 2020 @ 21:48:
[...]

Ok b dus, en je patch paneel? Overigens lijkt het alsof sommige kabels niet heel diep zitten maar wellicht vertekent de foto? Zoals hierboven gevraagd, zijn de kabels vaste kern?

Mijn vermoeden is inderdaad ook dat bepaalde kabels er niet diep genoeg in zitten. Ik zal morgen de elektriciën vragen om zijn patch tool te gebruiken. De keystones zijn namelijk moeilijk te patchen en het zou daarom best kunnen dat sommige aders er niet diep genoeg in zitten. Ik laat jullie morgen meer weten!

[@r!k]

Kun je eens een foto van de zijkant posten zodat we kunnen zien hoe diep ze erin zitten en een foto van je patchpaneel om te zien of ze beiden volgens hetzelfde schema erin gedrukt zijn.

[Ben(V)]

Slecht gedogged, de aders zijn duidelijk niet ingesneden.

Zeker zo'n doggingtool gebruikt die doorklikt en dan afsnijdt.
Dat zijn ondingen, die klikken te vroeg door en dan is zelfs de isolatie nog niet ingesneden, laat staan dat je een degelijke las maakt.

Gewoon zo'n plastic tooltje waarmee je zelf voelt of hij ver genoeg zit werkt veel beter.

[Erhnam]

Ben(V) schreef op zondag 16 augustus 2020 @ 23:45:
Slecht gedogged, de aders zijn duidelijk niet ingesneden.

Zeker zo'n doggingtool gebruikt die doorklikt en dan afsnijdt.
Dat zijn ondingen, die klikken te vroeg door en dan is zelfs de isolatie nog niet ingesneden, laat staan dat je een degelijke las maakt.

Gewoon zo'n plastic tooltje waarmee je zelf voelt of hij ver genoeg zit werkt veel beter.

Dank voor jullie hulp. Ik heb uiteindelijk een goede tang gebruikt om de draadjes diep in de keystones te persen. Alle kabels werken nu goed!
