Intro
PC kast
Hardware
Bekabeling
Software
Eindresultaat
Kosten

https://tweakers.net/i/5LQEk9EEv_Ea8Wd5YTwzo5u4zjA=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/QtlHCV8hcFFuAfywrBfr2vVy.png?f=user_large

Ik hou ervan om de stat's van mijn pc bij te houden o.a. tijdens gamen. Maar dit doen door een overlay over je scherm vind ik hinderlijk. Tevens ga ik niet switchen om te kijken naar stat's. Dus zocht ik een andere oplossing. Deze vond ik in een kleine monitor. Maar ik heb een strakke setup waar mijn ultra-wide monitor en toetsenbord, muis en pc staan en dus geen kabels en een losse monitor voor mij op mijn bureau. Ik zag dat andere deze monitors soms in hun case stopte en hierop begon ik mijn project.
De mods die mij inspireerde:

Klik hier voor één
en
Klik hier voor twee
en
Klik hier voor drie

Deze gebruiken allemaal ander soort monitors en andere wijze om deze te plaatsen en aan te sluiten. Mocht je op zoek zijn naar een monitor kijk even goed rond welke maat het best bij je mod past.
Zie de leverancier van de meeste monitors voor de verschillende maten:
Website

Oude situatie



Doel:
1. zo weinig mogelijk kabels in zicht.
2. Aantrekkelijk voor het oog
3. Zwart/wit/blauw qua kleuren in de onderdelen.
4. RGB moet geen overkill zijn.
5. GPU verticaal
6. Alle onderdelen even goed zichtbaar


https://tweakers.net/i/q390-RNZAT8AiFpieb0n_Jfka-8=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/CVbeY5IPKzRFuusY5jAQnUYa.png?f=user_large

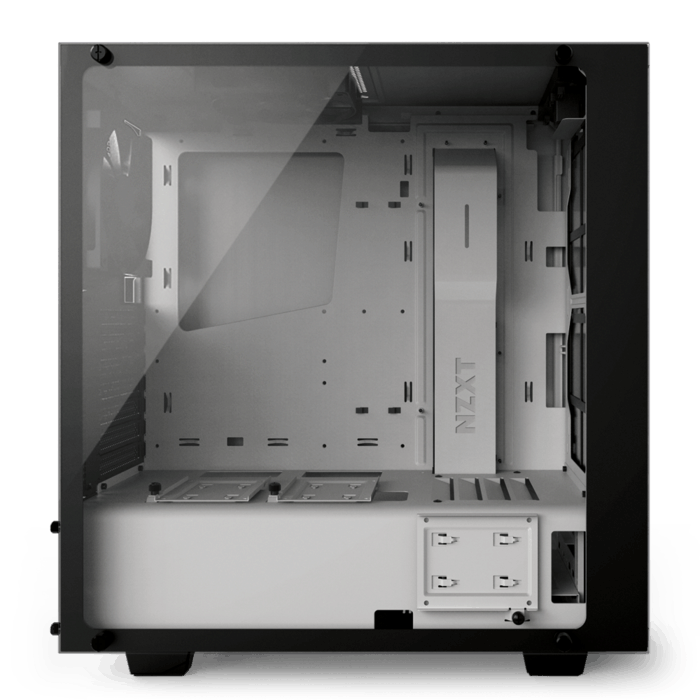

Dit betreft in mijn ogen een super goeie case omdat deze niet TE groot is en veel aansluit mogelijkheden heeft. Tevens zijn de kabels goed weg te werken, iets wat voor deze mod helemaal handig is. Enige minpunten in mijn ogen is dat deze case geen USB-C port heeft. Overigens de nieuwe opvolger van deze case wel.


https://tweakers.net/i/mMUYZXKfFEvC1D4cqYOw41ETfhg=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/coJZgVQLnhihidaMas5tRBzk.png?f=user_large

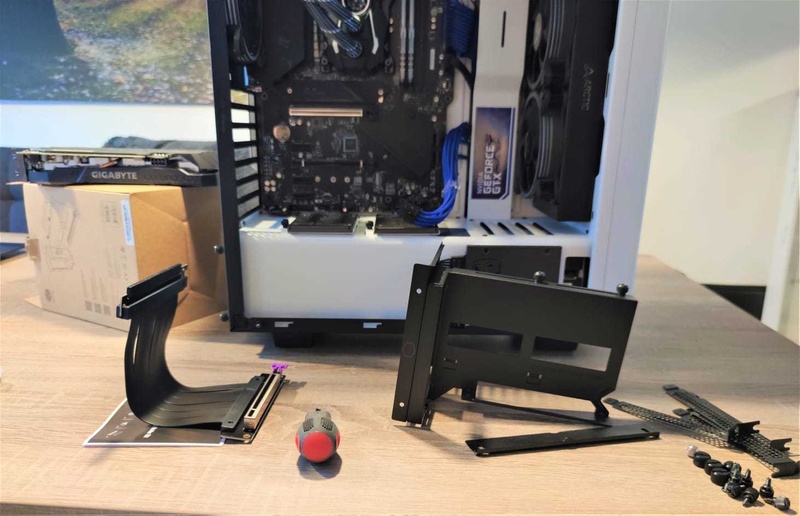

Ik heb deze pc al een paar jaar. En ik heb de recentelijk het ram, mobo en cpu vernieuwd. En dus een paar extra onderdelen, zie hieronder. Ik heb gekozen om een verticale gpu mount te gebruiken omdat ik zo de monitor makkelijk kon aansluiten. Tevens vind ik het er gewoon gaaf uitzien. Wel merk ik dat de temp iets omhoog gaat in tegenstelling tot een "normale" horizontale mount. Dit is voor mij nog niet echt een probleem. En ik denk dat wanneer men kiest om de gpu water te koelen dit probleem er niet meer is. Misschien iets voor een volgende project.

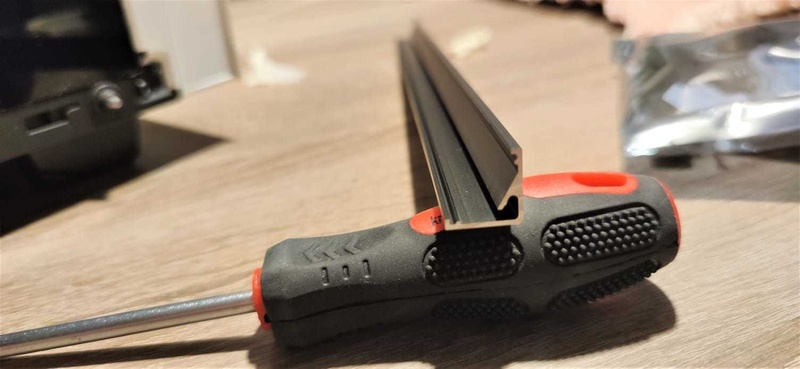

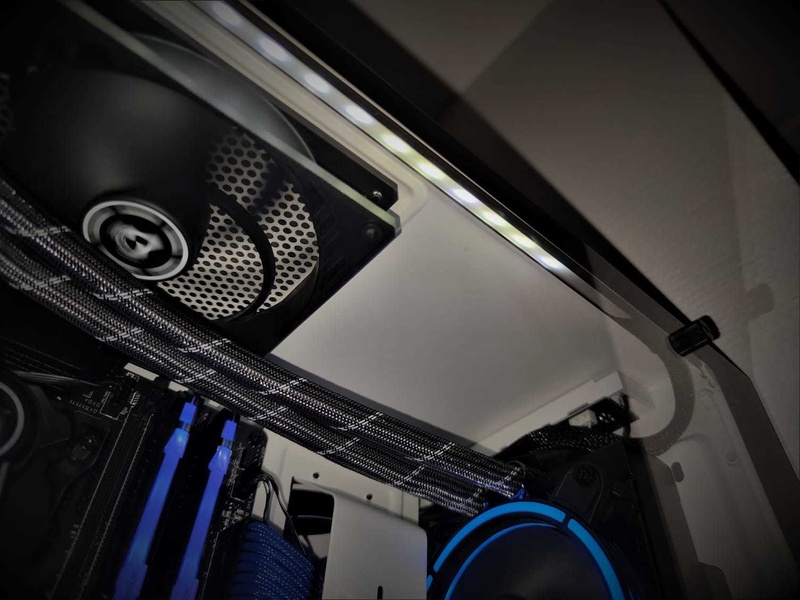

Ik had tevens een witte led strip boven in mijn pc, tegen de rand aan, geplakt. Maar ik ervaarde hiervan veel "glow" op mijn glazen pc raam. Hierop heb ik een led profiel met een hoek gekozen om zo van de "glow" af te zijn. Tevens omdat mijn pc hoger dan mijzelf staat, wanneer ik op de stoel zit, kijk ik nu niet meer in de leds.






Deze ledprofielen zijn veelal 1 meter lang en zijn makkelijk af te zagen met een metaalzaag zodat deze op de gewenste maat kan worden gemaakt.

Deze onderdelen heb ik gebruikt:
CPU: Intel Core i5 10600K
GPU: Gigabyte GeForce GTX 1660 SUPER OC 6G
MOBO: MSI MPG Z490 GAMING PLUS
RAM: Kingston DDR4 HyperX FURY RGB 2x8GB 3200 Geheugenmodule
Case: NZXT S340 Elite
CPU Cooler: Arctic Liquid Freezer II 240
Fans: Enermax T.B. RGB 120MM / Arctic P14 PWM PST 140MM
Storage: 2x Kingston A400 480GB SSD and 1x Kingston A400 240GB SSD
Bekabbeling: diverse blauwe bekabbeling voor GPU, sata en PSU, meeste van GELID Solution.
Monitor: Iiyama ProLite XUB3493WQSU-B1

MOD parts:
GPU vertical kit: Cooler Master Vertical Graphics Card Holder Kit - Ver. 2 (megekko)






Monitor in case: 5inch H Touch Screen HDMI LCD 800 * 480 Capacitive (amazon)

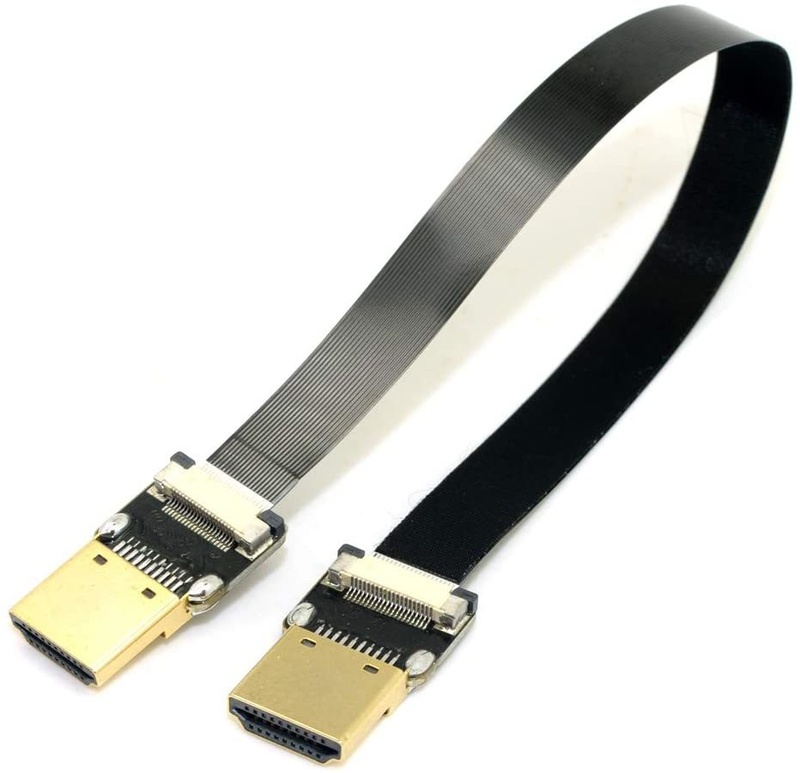

HDMI cable: FPV HDMI Type A Male naar HDMI Male HDTV FPC Flat Cable 50cm voor Multicopter (amazon)

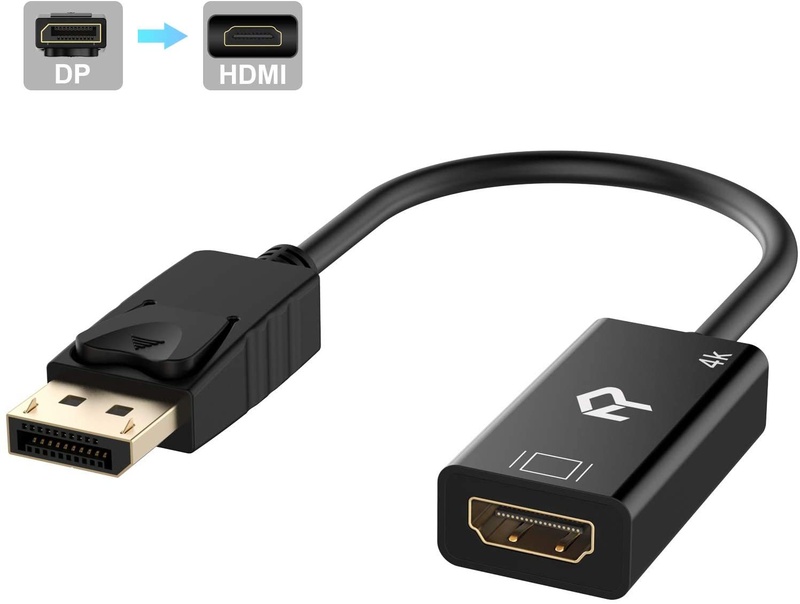

HDMI adapter Displayport: Rankie DisplayPort op HDMI-adapter, 4K (amazon)

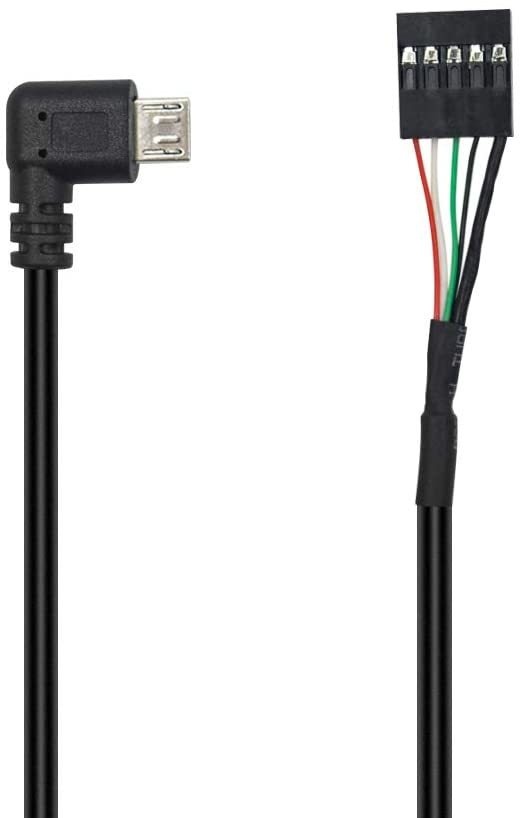

Micro USB: Duttek (2-Pack) 50CM 5 Pin MOBO female header to micro usb male header (amazon)




And plexiglass 12mm and 3mm. (https://kunststofplatenshop.nl/)





https://tweakers.net/i/9rJZYrHA6TC-3zMc1b-iefGVBdg=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/xLVe2jMbtmZ2kGvq0moLar2R.png?f=user_large

Voor de bekabeling heb ik alles via amazon.nl besteld.
Ik zocht een platte hdmi omdat de ruimte tussen de case en het raam weinig ruimte over laat. Tevens wilde ik de micro usb kabel voor de stroom van de monitor niet via een usbport aansluiten maar direct op mijn MOBO. Deze kabel bestaat gelukkig en is ook op dezelfde website te koop. De bekabeling kan ik makkelijk verbergen omdat ik een acrylplaat van 12mm (10mm kan ook) heb gebruikt en hier heel veel "ruimte" in heb gemaakt. Oftewel ik heb erg veel wel gezaagd. Hierop heb ik een 3mm acrylplaat met alleen een uitkeping voor de monitor gebruikt. En daardoor zie je de kabels niet.


https://tweakers.net/i/5oEdfzm6e941pQHo6ioc8izJ4d4=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/imJEA4FWWHnYOJY5WBKcGsK7.png?f=user_large



Voor de software, voor de stats, heb ik gekozen voor Rainmeter. Dit betreft software welke goed te modificeren is en erg toegankelijk is. Hierop heb ik van meerdere skins 1 gemaakt en wat kleine aanpassing gedaan. Qua kleuren, qua vormgeving en zodat deze werkt met mijn hardware.

Hiervan heb ik een skinpack gemaakt genaamd INcase welke te downloaden is op:
https://www.deviantart.co...ubmit_new=10%3A1597278712


https://tweakers.net/i/JYhoA717Ym4OlWDdS2kDjDPbM7E=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/zEfnK0yWVEGqhGcTMMiU8LNL.png?f=user_large

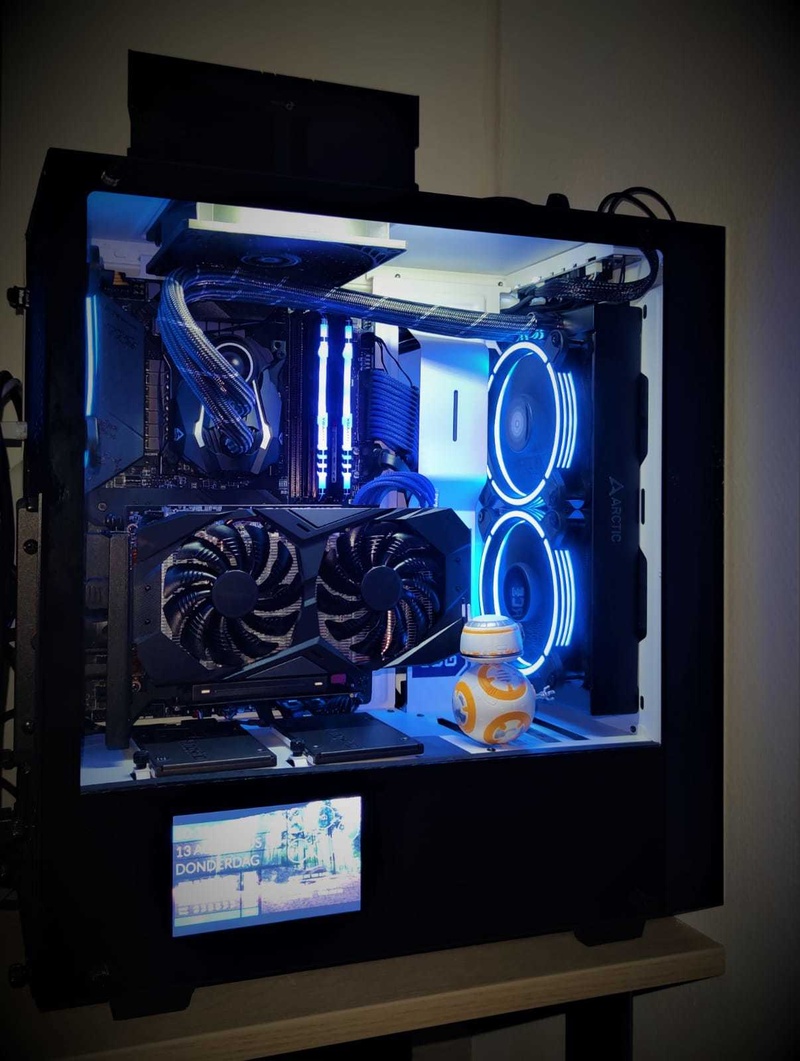

Het eind resultaat mag er wezen vind ik zelf. Ik ben er in iedergeval erg blij mee. De monitor werkt uitstekend. De kwaliteit van de monitor lijkt mij goed. Het voelt en ziet eruit als erg robuust. Minpunt is echter wel de kijkhoek van boven en beneden. Van boven lijkt deze overbelicht en van onder juist onderbelicht. Van de zijkanten is het eigenlijk wel oke. Verder heb ik 1 SSD plek moeten "inleveren" zodat er ruimte was voor acrylplaat. Gelukkig is er nog genoeg ruimte in deze case om de SSD ergens anders te plaatsen.






https://tweakers.net/i/7t598xD1llVajJkK2OsU4k0YbZY=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/mDnfsdjYP44or8s8g4dPRx0f.png?f=user_large

De kosten voor de onderdelen van de pc zijn al weer achterhaald, maar voor de mod de volgende:
Acrylplaat : 25euro incl verzendkosten
Monitor : 52 euro incl verzendkosten
Duttek micro usb/mobo kabel : 10,13 euro incl verzendkosten
Platte Hdmi kabel : 9,57 euro incl verzendkosten
Hdmi/displaypoort adapter : 9,99 euro incl verzenkosten
(weet wel, ik heb amazon prime)
Cooler Master Vertical Graphics Card Holder Kit - Ver. 2 : 59,95 incl verzendkosten
Totaal zo'n 166,64 euro.

Laat weten wat jullie hier van vinden aub! :*)
Overigens mijn eerste case mod.

[Voor 104% gewijzigd door ttt8 op 13-08-2020 12:16]


  • Sine
  • Registratie: Juni 2001
  • Laatst online: 03-12 18:40
Goed idee van die ledstrip hoekjes, dat is simpel en netjes.

Tipje van flipje: plexiglas niet met een dremel bewerken! Op de laatste pics zie je het niet zo geweldig, heb je daar nog iets van een bezel overheen gemaakt?

Gewoon zagen en vijlen is een prima mogelijkheid (maar een tikje tijdrovend) bij gebrek aan materiaal of skills is er vast wel een tweaker (of hackspace) te vinden waar je het kunt (laten) laseren.

Repareren doe je zo.


  • ttt8
  • Registratie: December 2011
  • Laatst online: 23-10 22:57
@Sine ja thanks ledprofiel geeft echt een betere look vind ik zelf.

En ja heb dus een acrylplaatje van 3mm aan de voorzijde gezaagd.
Maar ben van plan deze ook nog te wrappen, hopelijk lukt dat :P

  • SV3NNER
  • Registratie: December 2003
  • Laatst online: 01:09

SV3NNER

Hello..Follow Me.....OK

Ik ben wel geintereseerd in de fans van Enermax. Heb geen ARGB op mijn moederbord, is dit te omzeilen? Ze zien er mooi uit. Hoe presteren ze, weinig geluid?
De vertical Gpu bracket van coolermaster ook besteld.
Verder hele mooie build.

| Youtube |


  • ttt8
  • Registratie: December 2011
  • Laatst online: 23-10 22:57
@SV3NNER Ik ben wel tevreden. Ik vind ze niet bepaald luid, maar ook niet de stilste. Verder heb ik de RGB op mijn moederbord aangesloten. Maar hiervoor had ik ook een moederbord zonder aansluiting. Als je de set koopt met het "aansturingskastje" van Enermax dan zijn ze gewoon te bedienen via een afstandbediening. Overigens ook de snelheid (en dus geluid) van je fans.
