Zonnescherm Bedienen via Google, Elektriciteit aansluiten

[lukas.vandijk]

Dag beste mensen,

Graag zou ik mijn zonnescherm bedienen via mijn Google Nest. Ik heb al veel (simpele!) dingen 'geautomatiseerd' zoals lampen, waterkoker, TV's etc. Dit gaat echter net mijn hoofd te boven en ik wil geen fouten maken met electra. Lampen aansluiten e.d. is geen probleem, maar het lezen van dit stroomdiagram vind ik toch wat lastig.

Bijlage A: Het huidige binnenwerk van de knop waarmee ik het zonnescherm bedien.

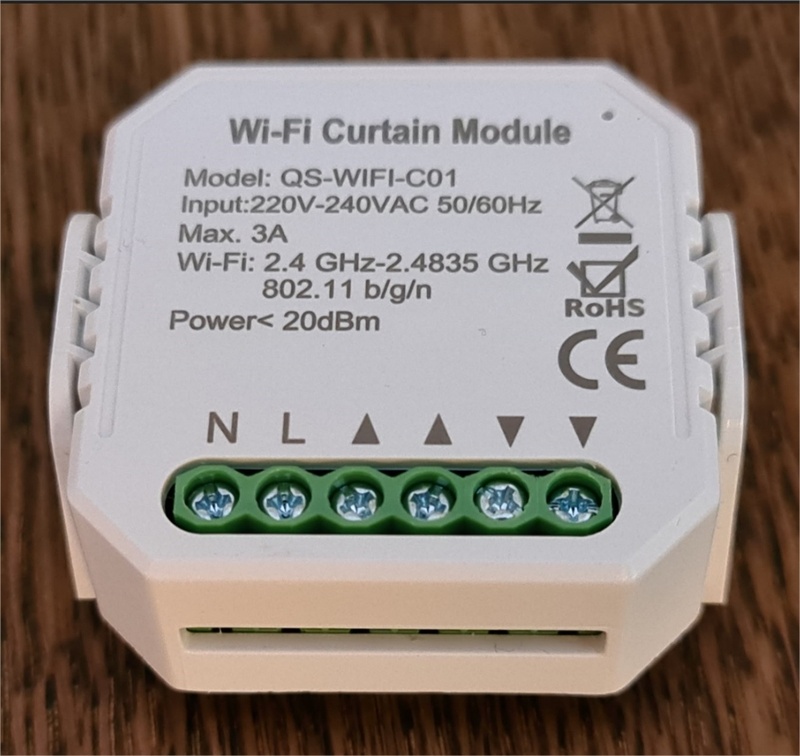

Bijlage B: De nieuwe module die ik graag wil aansluiten

Bijlage C: De handleiding.

Mijn vraag aan jullie; hoe sluit ik dit het beste aan..?
Alvast bedankt voor jullie hulp!

Groeten Lukas

[rvdgaag]

Als je geen verstand hebt van electra kun je dit beter uitbesteden.

N=neutraal =Blauw
L= bruin = Fase

Geel-groen = aarde en die moet je met een wago klem aan elkaar doorlussen.

De ene zwarte draad is op en de andere is neer, die sluit je aan op het meest rechter pijltje waar in de tekening de lijn naar M staat (=motor).

Afhankelijk van de grootte van je scherm denk ik dat je wifi actor wat te licht is, kan slechts 3A aan, de start stroom van een breed zonnescherm is makkelijk 4 of 5A dus dan is hij snel gekookt.

[ Voor 10% gewijzigd door rvdgaag op 12-08-2020 19:02 ]
