Shelly Dimmer 2 doorgebrand bij kalibratie

[haohao1991]

Ik heb vorige week 2 Shelly Dimmer 2 modules geïnstalleerd en geprobeerd werkend te krijgen, maar het ging, zacht uitgedrukt, een beetje fout.

De eerst module had ik met nuldraad geïnstalleerd waar 1 e27 led lamp en 2 g4 halogeen lampen aangesloten zijn. De module startte op en ik kon het via de app instellen. Als ik de lampen probeerde aan te zetten, ging de led lamp maar heel even aan en was ook erg dim.
Ik zocht door de instellingen of ik nog iets moest instellen, maar niks hielp. Ik vermoed dat de transformator die bij de g4 lampen zit, meer stroom nodig had.

Dus ok, dan probeer ik maar de 2de module te installeren. Deze keer zonder nuldraad aansluiten aan 4 g4 halogeen lampen. De lampen brandde deze keer iets feller en dimmen was ook mogelijk. Waarschijnlijk is deze transformator ook niet geschikt.
Ik ging daarna nog even de kalibratie functie gebruiken in de app met de hoop dat de lampen hiermee feller gaan branden, maar dat ging compleet fout. In het eerste minuut ging het de goede kant op. De lampen gingen steeds feller branden, maar iets later begonnen de lampen te knipperen en ging de module keihard roken.

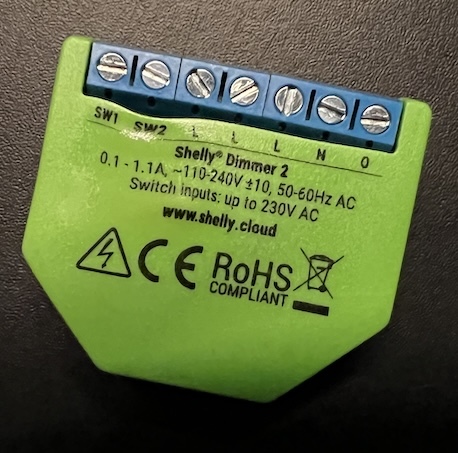

Dus ik heb meteen de stroom uitgeschakeld en nu ziet de module er zo uit:

Het eerste wat in mij op kwam was dat er waarschijnlijk te veel stroom door de Shelly dimmer ging waardoor hij doorbrandde, maar vond het nogal gevaarlijk dat het zichzelf doorbrandde door een instelling in de app. Dus ik heb meteen een ticket ingeschoten bij Shelly om dit te melden en hopelijk te fixen, maar ik heb naar mijn mening een bizarre gesprek gehad:

Hello,

I would like to report a possible safety hazard with the calibration feature.

I've installed a Shelly Dimmer 2 behind a switch that's connected to a couple of g4 lights (with probably a transformer/driver in between). The lights in total only required 40w so I thought it was well within the 200w limit, but I suspect that the transformer/driver required more power. The lights were initially very dim and turned of after a few seconds, so I decided to run the calibration. It was going well for about 1 minute and the lights were turning brighter. But after that, It began to smoke very violently and almost caught fire!

Luckily, I turned of the power on time and there was no damage except the dimmer.

I hope you can do something about the calibration for future customers.

-------------------------------------------------------------------------------------------------------
Thank you for reaching us.

Could you please advise us for the wiring which you have made?
We will need information about the bulbs and the transformer which you have used in your installation.

-------------------------------------------------------------------------------------------------------
Hello,

I’ve wired it without neutral, so it was only connected to the second L and O.
The bulbs I have are 4 halogen g4 bulbs, 10 watt each. I don't know what transformer I have. The previous owner installed it pretty stupidly in the ceiling where I can’t reach. But it’s probably 10+ years old and not designed for led.

I hope that this information is somewhat useful.

-------------------------------------------------------------------------------------------------------
We suspect the problem could be from the transformer which is installed. Are you able to check it and send us picture of it ?

-------------------------------------------------------------------------------------------------------
Sorry, like I said earlier, I can’t reach it, so I can’t check or take a picture.

-------------------------------------------------------------------------------------------------------
We need more information, so we can update you correctly. Without explanations, we are not able to help.

-------------------------------------------------------------------------------------------------------
Ok wait, I was trying to help you, not the other way. But I guess that wasn’t clear enough in my original message…
I also expected at least an apology for the dangerous situation it created. In my eyes, the device should have never gone over it’s limit and destroy itself.

I have told you everything I can, so you can close this ticket now. I’m going to contact the webshop where I bought it for a refund and I’ll be obligated to tell my terrible experience with the product.

-------------------------------------------------------------------------------------------------------
But if the wiring was not performed as it should be, the problem is not with the device.

This is the reason for which, we need more information, so we can apology if there is a problem with the device.

Ik heb er niet zo verschrikkelijk veel verstand van, maar heb ik nou domme dingen gedaan? En is het raar om te verwachten dat de Shelly Dimmer 2 niet zichzelf opblaast?

[Septillion]

[b]haohao1991 in "Shelly Dimmer 2 doorgebrand bij kalibratie"haohao1991 schreef op woensdag 5 augustus 2020 @
[...] maar heb ik nou domme dingen gedaan?

Naar mijn idee, ja. Je hebt de dimmer op iets randoms aangesloten waarvan je niet weet wat het is, laat staan of je het kan dimmen. Dus dat Shelly daar naar vraagt vind ik dus ook volkomen terrecht.

En is het raar om te verwachten dat de Shelly Dimmer 2 niet zichzelf opblaast?

Ja/nee. Dat je hem stuk krijgt door hem aan te sluiten op iets wat niet geschikt is vind ik het niet raar dat hij stuk gaat. Maar naar mijn idee had dat meer pats boem moeten zijn en niet een smeulende bende.

Voor de volgende keer voor je iets nieuws helemaal inbouwt, maak gewoon even een testopstellingkje

[haohao1991]

Ja ok fair point. Ik hoopte op een easy fix voor mijn lampen, maar was dus verkeerd.
De volgende keer laat ik het eerder aan een professional over, want ik heb er niet genoeg verstand van

[Cubix]

Het is mij ook overkomen, alleen na ruim 4 jaar pas. Al die tijd goed gewerkt met drie philips lampen.

Ik kreeg een melding van de Shelly app dat de dimmer te heet werd. En idd, er kwam een brandlucht uit de schakelaar. Snel stop er af en de boel openmaken....

[Maikie18]

Was net bij mij ouders en mijn vader had vandaag ook 2 dimmers “opgeblazen”. De dimmer sluit hij aan op een led driver (triac dimming) input 200-240V 1,2A. Output 24V 6.25A 150W. Volgens de specs is het schakel vermogen van de Shelly 1A. Zou dit de reden zijn dat het mis gaat? Wellicht ook het issue bij de TS

[remco_k]

@Maikie18
1A is op 230V = 230W. Dus die Shelly zou makkelijk de 150W aan moeten kunnen. Wat niet duidelijk is, is of er misschien een hele hoge inschakelstroom (inrush current) is bij een eerste gebruik en dat dat de boel sloopt. (Sommige voedingen hebben dat). Wat is "opgeblazen" in jouw context? Verliet ie de aarde direct met een big bang of heeft het een tijdje gewerkt of ontsnapte de magic smoke of een andere variant?

[Maikie18]

remco_k schreef op dinsdag 9 september 2025 @ 19:33:
@Maikie18
1A is op 230V = 230W. Dus die Shelly zou makkelijk de 150W aan moeten kunnen. Wat niet duidelijk is, is of er misschien een hele hoge inschakelstroom (inrush current) is bij een eerste gebruik en dat dat de boel sloopt. (Sommige voedingen hebben dat). Wat is "opgeblazen" in jouw context? Verliet ie de aarde direct met een big bang of heeft het een tijdje gewerkt of ontsnapte de magic smoke of een andere variant?

De 1e was met een big bang, blijkbaar sprong zelfs de stop. De 2e ging kapot na een aantal keer aan/uitschakelen.

[ Voor 21% gewijzigd door Maikie18 op 09-09-2025 19:46 ]

[remco_k]

Was er toevallig een Shelly Bypass in gebruik? Die heeft bij mij namelijk een keer voor vuurwerk gezorgt. Bypass zwart, Shelly dimmer stuk, stop er uit. Was flinke klap.

[Maikie18]

Nee. Ligt nu op de werkbank als testopstelling. Klapte er meteen weer uit. Gekke is stekker eruit weer terug erin en gaf weer een knalletje.@remco_k ik kwam net een tech sheet tegen van de driver. Inrush current 30A, 50%, 200us

[ Voor 24% gewijzigd door Maikie18 op 09-09-2025 19:57 ]

[remco_k]

Ja, dat is dan denk ik wel het probleem. Er zijn inrush current beschermers te vinden. Maar of die onder de 1A/230W kunnen blijven, dat moet je even zien te vinden.
Wat ook heel goede inrush current begrenzer is hele lange dunne bekabeling. Dus zeg enkele 10 tallen meters 1,5mm2.

[ Voor 26% gewijzigd door remco_k op 09-09-2025 20:02 ]

[remco_k]

Of op zoek gaan naar een andere voeding. Is deze wel dimbaar aan de primaire kant? Want met zo'n inrush current is er m.i. eigenlijk geen enkele [betaalbare] dimmer die dat overleeft.

[ Voor 4% gewijzigd door remco_k op 09-09-2025 20:06 ]

[Maikie18]

remco_k schreef op dinsdag 9 september 2025 @ 20:04:
Of op zoek gaan naar een andere voeding. Is deze wel dimbaar aan de primaire kant? Want met zo'n inrush current is er m.i. eigenlijk geen enkele [betaalbare] dimmer die dat overleeft.

Het is zelfs nog gekker, ik zat naar type 2410 in plaats van 2415 te kijken. Deze is zelfs 55A, 50%, 220us https://www.maretti.com/m...LVE8-0o2a_BeYNUDQ_ozkgbEl

[remco_k]

Ja, dat is nog erger ja. Ze benoemen het inrush current probleem ook een beetje op hun manier:

Please try to use dimmers with power at least 1.5 times as the output power of the driver.

Dan zit je op 225W. Akelig dicht bij de limiet van de Shelly. Even wat hogere netspanning (bij zon, bijvoorbeeld) of inschakelen op het verkeerde moment (op de boven of onderkant van de sinus) en je frituurt je Shelly ermee.

[Maikie18]

remco_k schreef op dinsdag 9 september 2025 @ 20:15:
Ja, dat is nog erger ja. Ze benoemen het inrush current probleem ook een beetje op hun manier:

[...]

Dan zit je op 225W. Akelig dicht bij de limiet van de Shelly. Even wat hogere netspanning (bij zon, bijvoorbeeld) of inschakelen op het verkeerde moment (op de boven of onderkant van de sinus) en je frituurt je Shelly ermee.

Een Shelly pro dimmer zal dan wellicht wel werken?

[remco_k]

Ik zie daarbij 200W per channel staan, dus dat lijkt me ook niet genoeg.
