Vernieuwen van elektrische kast voor huis.

[bram97]

Beste,

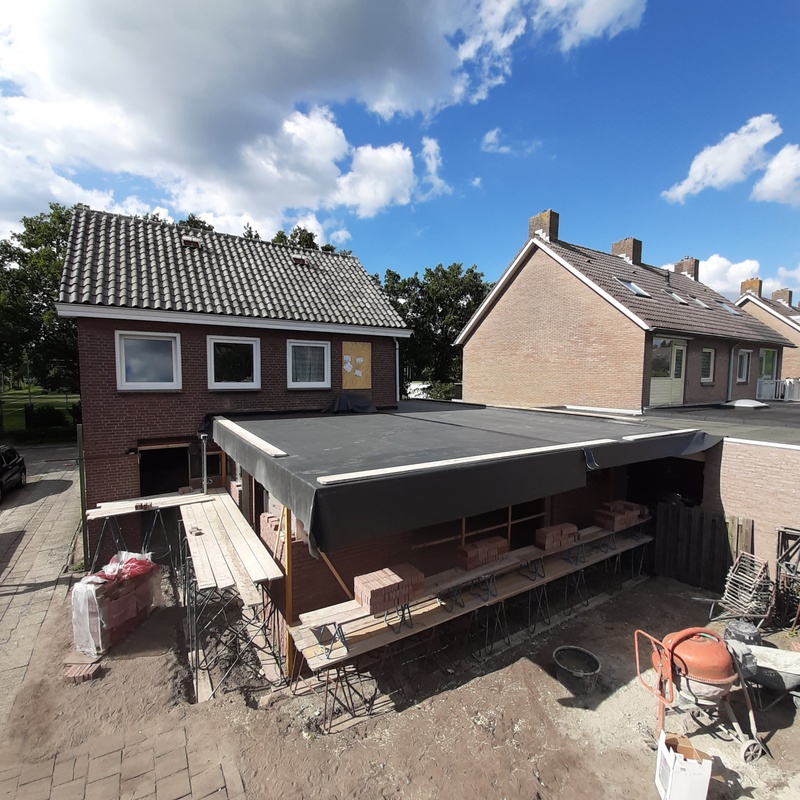

Ik ben Bram, 23 jaar oud en ik ben momenteel al een jaar de trotse eigenaar van mijn eigen huis (van mijn opa geweest). Het huis is door mijn opa zelf gebouwd in 1968. Ik heb ervoor gekozen om het volledige huis van top tot teen te renoveren, omdat alles ook nog in oude stijl was . Het volledige huis is gestript (muren, vloeren, plafonds etc etc) en er is nu net een aanbouw geplaatst van 6 bij 7 meter.

Binnenmuren zijn geplaatst en ik sta op het punt om aan de elektro te gaan beginnen. Op de eerste verdieping en de zolder heb ik alles al vernieuwd en voorzien van aarde etc, maar dat wil ik nu beneden in het nieuwe stuk ook gaan doen. Omdat er binnenkort ook apparaten zoals warmtepomp etc worden geplaatst, wil ik de kast binnenkort gaan aanschaffen.
Nu wil ik overstappen van de ouderwetse zekeringenkast met 3 zekeringen naar een automatenkast.



Ik heb zelf de volgende indeling al gemaakt:

Groepen 230V (10 stuks)
1 Hal, kelder, wc's, slaapkamers boven + zolder
2 Verlichting keuken + vaatwasser + koelkast + WCD eiland (voor een serieus apparaat)
3 WCD keukenblad voor 2 a 3 serieuze apparaten tegelijkertijd
4 Verlichting woonkamer + WCD's woonkamer
5 Kantoor + bijkeuken + badkamer (alle verlichting en alle WCD's)
6 Wasmachine
7 Droger
8 Buitenunit warmtepomp
9 Buitenunit Airco
10 Sunshower (soort zonnedouche met infraroodlampen en uv lampen maximaal vermogen 2600 Watt)

Groepen 400V (4 stuks)
1 Elektrisch fornuis (ik heb gehoord dat een elektrisch fornuis met drie fasen beter werkt, dan een fornuis dat met twee fasen werkt)
2 Oven (zelfde verhaal als elektrisch fornuis)
3 Warmtepomp 8 kW
4 Schuur (lassaparaat, autobrug etc)

Verlichting wordt overal gedaan door middel van led spots.

Binnenkomende voeding is 3x25A, waarvan momenteel maar 1 fase is door bedraad naar de meter.
Ik zal dus een nieuwe meter moeten laten plaatsen voor 3 fasen. Ik heb van een bekende al begrepen dat deze iets groter is als de bestaande meter en ik hier dus rekening mee moet houden, omdat ik anders alles kan gaan verplaatsen.

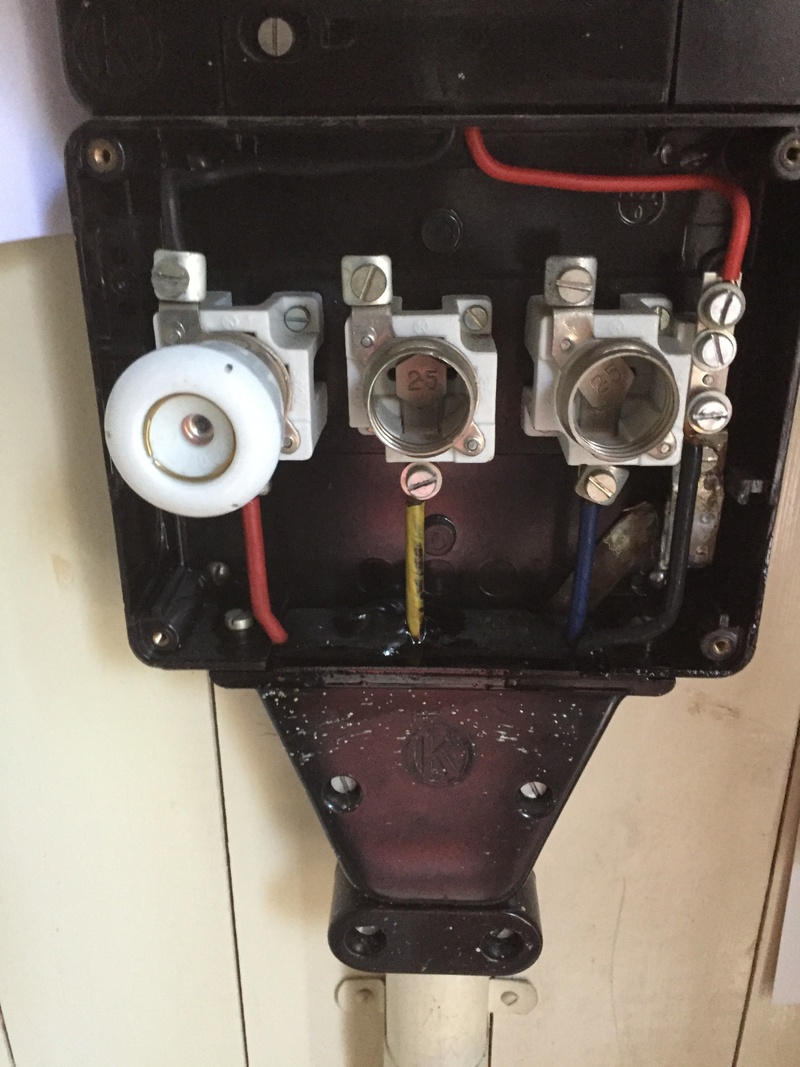

Onderstaand is gedemonteerd en gemonteerd door een vakbekwaam iemand en ook weer terug verzegeld

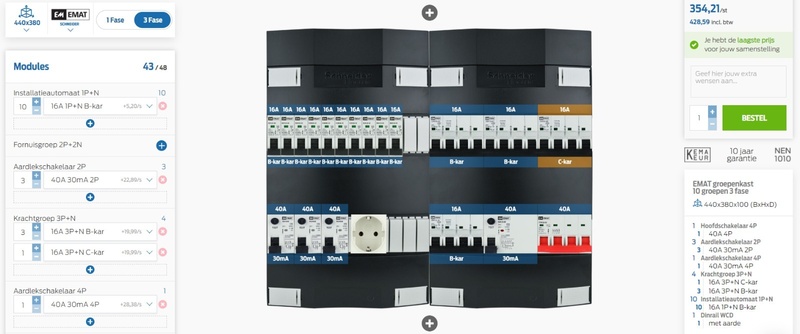

Nu heb ik op elektramat volgende kast samengesteld:


...

Maar om dat ik toch nog een beetje een leek ben op het gebied van elektro, zou ik graag om wat raad willen vragen.

- Als mijn binnenkomende voeding 3x25 A is, wat ga ik dan als hoofdzekering nemen ?

- Voor de schuur heb ik een C kar. automaat voorzien ivm inschakelstromen van elektromotoren of bijvoorbeeld een lasapparaat.
Er ligt trouwens een 63 A kabel naar de schuur, omdat ik deze toevallig van iemand heb gekregen.
- Moet ik voor de andere krachtstroom groepen de gebruikelijke B kar. nemen ?
En allen 16A? Of neem ik die voor de schuur bijvoorbeeld 32A ?

- In de toekomst wil ik nog zonnepanelen leggen, wat moet ik hier voor voorzien of als extra ruimte overhouden in mijn elektrische kast ?

- Wat mij opvalt is het grote prijsverschil tussen bijvoorbeeld een ABB of een Vinckier of een EMAT. Wat zijn hierin afwegingen die ik moet maken ?

[Groentjuh]

Lichtelijk offtopic: Dat onderste kastje met 3 zekeringen was verzegeld door jouw netbeheerder. Daar mag jij niets mee doen.

[Wilke]

Je hebt daar een levensgevaarlijke situatie openliggen: dat onderste kastje met hoofdzekeringen hoort verzegeld te zijn (vind je netbeheerder niet zo grappig als dat verbroken is, want nu kun je gratis stroom aftappen), en je zit hier met 3 punten waarvan 2 zonder zekering er in, die je zo kunt aanraken, en alleen afgezekerd zijn door je wijkkast, waarschijnlijk op 80A of meer (zonder aardlek).

Aanraken hiervan ga je op zeker niet overleven.

Netbeheerder bellen en laten langskomen/verzegelen.

Edit: valt mee dus, zie verderop.

[ Voor 5% gewijzigd door Wilke op 29-07-2020 14:13 ]

[Nieknikey]

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
Maar om dat ik toch nog een beetje een leek ben op het gebied van elektro, zou ik graag om wat raad willen vragen.

Dit lijkt me niet echt een vakgebied waarin je lekker kunt gaan hobby-bob'en omdat je een leek bent. Dat kastje met smeltzekeringen wat jij hebt opengeschroefd hoor je namelijk niet open te schroeven; het is eigendom van de netbeheerder en hoort verzegeld te zijn.

[bram97]

Is opengemaakt door een vakbewaam iemand en ook weer terug dicht gemaakt en verzegeld 👍🏻

[Wilke]

Oh ok

Misschien wil die ook de groepenkast helpen uitzoeken en installeren? Want zelfs al snap je het redelijk goed, met een nieuwe groepenkast zou ik ook niet zelf gaan hobbyen. Omdat je ook werkt aan de kant voor de zekeringen, komt het vrij nauw dat de verbindingen (lassen) goed zijn. Het helpt dan als iemand het aanlegt die dat dagelijks doet. En al de juiste spullen bij zich heeft. En door ervaring weet hoe je dat handig doet met al die stugge installatiedraden, etc.

Dit is zo'n geval waar je die paar honderd euro voor het werk met een goede reden betaalt, IMO.

[ Voor 3% gewijzigd door Wilke op 29-07-2020 14:04 ]

[Rostares]

bram97 schreef op woensdag 29 juli 2020 @ 13:59:
Is opengemaakt door een vakbewaam iemand en ook weer terug dicht gemaakt en verzegeld 👍🏻

Misschien dat voortaan er direct even bij zetten. Geeft niet echt een goed beeld of je de kennis bezit om dit soort werkzaamheden zelfstandig uit te kunnen voeren.

Maar gelukkig dus een expert mee bezig geweest.

Misschien een gek idee; maar waarom niet dit gedeelte (elektra) uitbesteden aan iemand die er voor heeft geleerd (even aangenomen dat jij niet deze diploma's bezit)

[bram97]

Rostares schreef op woensdag 29 juli 2020 @ 14:04:
[...]


Misschien dat voortaan er direct even bij zetten. Geeft niet echt een goed beeld of je de kennis bezit om dit soort werkzaamheden zelfstandig uit te kunnen voeren.

Maar gelukkig dus een expert mee bezig geweest.

Misschien een gek idee; maar waarom niet dit gedeelte (elektra) uitbesteden aan iemand die er voor heeft geleerd (even aangenomen dat jij niet deze diploma's bezit)

Had ik er inderdaad gelijk bij moeten zetten aan de reacties te zien haha..
Ik heb zelf mechatronica gestudeerd maar ben meer gefocust op de mechanische kant.
Op elektrisch gebied wil ik mezelf wat meer gaan oriënteren.
Vandaar dus dat ik dit deel graag zelf wil gaan doen (met hulp van bekwamen mensen)

Ik denk dat als ik wat hulp heb bij de componenten keuze, en dit samen aansluit met een vakbekwaam iemand. Dat ik een hoop geld kan besparen, vandaar de keuze om dit topic te starten.

[Le Mol]

Waarvoor is die 2de meter (rechter)?

Weet je zeker dat je oven wel op 3 fasen kan, de meeste normale ovens werken gewoon op 1 fase namelijk.
Zou je naar je garage niet nog een aparte 230 groep willen hebben voor je verlichting, zodat je niet gelijk in het donker staat als je 16A groep klapt?

Verder zou ik de netbeheerder vragen om bij het verzwaren van je aansluiting naar 3x 25A, gelijk de 3 smelt patronen te laten vervangen door 3 automaten, die kan je zelf resetten namelijk.

Zoals gezegd, dit is geen leken klus, kijk rustig mee met een professional, maar ga dit niet zelf 'even' doen.

[bram97]

Le Mol schreef op woensdag 29 juli 2020 @ 14:16:
Waarvoor is die 2de meter (rechter)?

Weet je zeker dat je oven wel op 3 fasen kan, de meeste normale ovens werken gewoon op 1 fase namelijk.
Zou je naar je garage niet nog een aparte 230 groep willen hebben voor je verlichting, zodat je niet gelijk in het donker staat als je 16A groep klapt?

Verder zou ik de netbeheerder vragen om bij het verzwaren van je aansluiting naar 3x 25A, gelijk de 3 smelt patronen te laten vervangen door 3 automaten, die kan je zelf resetten namelijk.

Zoals gezegd, dit is geen leken klus, kijk rustig mee met een professional, maar ga dit niet zelf 'even' doen.

Die rechter meter was van een huur boiler.
Maar die is al weggehaald door desbetreffend bedrijf.
Echter hebben ze deze meter laten zitten, omdat die volgens hun ook eigendom is van de netbeheerder.

Van de oven ben ik niet zeker. Ik heb ook nog geen oven aangeschaft, dus de keuze hierin is nog vrij.
ik wil een magnetron/oven combinatie.

De aparte 230 groep voor de schuur is misschien nog niet zo gek.
Ik had voor ogen om in de schuur zelf nog eens apart een 230 zekering en een 400 zekering te plaatsen.
Zodat ik daar m'n 16A verdeel. Maar dat zijn dus van die zaken waar ik niet zeker van ben of dat mag.

Dat plaatsen van automaten in plaats van smeltzekeringen lijkt me zeker een verstandig idee, bedankt voor de tip.

[Knielen]

Dat laten plaatsen van automaten door je netbeheerder gaat je dan wel aardig wat geld kosten.

Ook denk ik dat je wat enthousiast bent met het aantal (kracht)groepen dat je aan wil gaan leggen op een 3x25A aansluiting. Misschien eerst maar eens goed uitzoeken wat je nu werkelijk voor apparatuur gaat gebruiken en dan even opnieuw beginnen.

[PROnline]

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
Beste,

Ik ben Bram, 23 jaar oud en ik ben momenteel al een jaar de trotse eigenaar van mijn eigen huis (van mijn opa geweest). Het huis is door mijn opa zelf gebouwd in 1968. Ik heb ervoor gekozen om het volledige huis van top tot teen te renoveren, omdat alles ook nog in oude stijl was . Het volledige huis is gestript (muren, vloeren, plafonds etc etc) en er is nu net een aanbouw geplaatst van 6 bij 7 meter.
[Afbeelding]
Binnenmuren zijn geplaatst en ik sta op het punt om aan de elektro te gaan beginnen. Op de eerste verdieping en de zolder heb ik alles al vernieuwd en voorzien van aarde etc, maar dat wil ik nu beneden in het nieuwe stuk ook gaan doen. Omdat er binnenkort ook apparaten zoals warmtepomp etc worden geplaatst, wil ik de kast binnenkort gaan aanschaffen.
Nu wil ik overstappen van de ouderwetse zekeringenkast met 3 zekeringen naar een automatenkast.

[Afbeelding]
...
2 Oven (zelfde verhaal als elektrisch fornuis)
...

toon volledige bericht

Driefase oven? Voor hoeveel gezinnen ga je koken?

Maar om dat ik toch nog een beetje een leek ben op het gebied van elektro, zou ik graag om wat raad willen vragen.

Beste raad aan een leek, huur een expert in of zorg voor goede brand en/of uitvaartverzekering.

- Als mijn binnenkomende voeding 3x25 A is, wat ga ik dan als hoofdzekering nemen ?

Hoofdzekering of hoofdschakelaar? De hoofdzekering wordt door de netbeheerder geplaatst.
De hoofdschakelaar moet minimaal het amperage van de hoofdzekering kunnen verwerken.

- Voor de schuur heb ik een C kar. automaat voorzien ivm inschakelstromen van elektromotoren of bijvoorbeeld een lasapparaat.
Er ligt trouwens een 63 A kabel naar de schuur, omdat ik deze toevallig van iemand heb gekregen.
- Moet ik voor de andere krachtstroom groepen de gebruikelijke B kar. nemen ?
En allen 16A? Of neem ik die voor de schuur bijvoorbeeld 32A ?

Zie hier voor de uitleg van B, C en D kar. Voor motoren, lasapparaten wordt D aanbevolen.
32A achter een 25A hoofdzekering... lees je vraag nog eens goed.

- In de toekomst wil ik nog zonnepanelen leggen, wat moet ik hier voor voorzien of als extra ruimte overhouden in mijn elektrische kast ?

Doe een schatting van je piekvermogen als je je dak vol legt is dat minder dan 10.000Wp, dan zit je met een vrije groep op elke fase wel safe (3 x 16A x 240 = 11520W). Maar hou gewoon ruimte over in je groepenkast, dan kan je altijd groepen bijplaatsen.

- Wat mij opvalt is het grote prijsverschil tussen bijvoorbeeld een ABB of een Vinckier of een EMAT. Wat zijn hierin afwegingen die ik moet maken ?

BMW, toyota, renault. Ieder zijn voorkeur. 't rijdt allemaal van A naar B, maar 't een is wat luxer dan 't andere.

Nog een dingetje wat mij opvalt je hebt overal aardlekautomaten. Scheelt ruimte, maar bij problemen geven ze niet aan wat de rede van uitschakelen is. Aparte aardlek en zekeringsautomaten maakt zoeken wat duidelijker.

Had ik al gezegd, zoek een specialist die erbij kan helpen. Zoek er eentje die 't niet voor je, maar samen met je wil doen.

Als laatste, die schakelautomaat ingezaagd in een (waarschijnlijk) bakeliet zekeringsdoos, dat kan echt niet! Dus goed dat je er mee aan de slag gaat.

[Le Mol]

bram97 schreef op woensdag 29 juli 2020 @ 14:22:
[...]
Ik had voor ogen om in de schuur zelf nog eens apart een 230 zekering en een 400 zekering te plaatsen.
Zodat ik daar m'n 16A verdeel. Maar dat zijn dus van die zaken waar ik niet zeker van ben of dat mag.

Je mag zeker een 2de groepenkast erachter plaatsen, alleen moet je dan wel rekening houden met de selectiviteit, dus 2 16A automaten achter elkaar plaatsen mag dus niet.

[bram97]

Knielen schreef op woensdag 29 juli 2020 @ 14:26:
Dat laten plaatsen van automaten door je netbeheerder gaat je dan wel aardig wat geld kosten.

Ook denk ik dat je wat enthousiast bent met het aantal (kracht)groepen dat je aan wil gaan leggen op een 3x25A aansluiting. Misschien eerst maar eens goed uitzoeken wat je nu werkelijk voor apparatuur gaat gebruiken en dan even opnieuw beginnen.

Kan het natuurlijk altijd vragen, dan kan ik altijd nog beslissen of dat geld het waard is.

In principe heb ik sowieso 3 krachtgroepen die vast staan.
1 Elektrisch fornuis
2 Warmtepomp
3 Schuur

Misschien is de oven groep op 3 fasen wel wat overdreven.

[SjorsC]

bram97 schreef op woensdag 29 juli 2020 @ 14:22:
[...]
Die rechter meter was van een huur boiler.
Maar die is al weggehaald door desbetreffend bedrijf.
Echter hebben ze deze meter laten zitten, omdat die volgens hun ook eigendom is van de netbeheerder.

Voor zover ik kan zien op de foto is dit geen 2de meter, maar TF-sturingskastje.
Hiermee werd aan apparatuur (bijv. de boiler) aangegeven dat het nachttarief was ingegaan.

bram97 schreef op woensdag 29 juli 2020 @ 14:22:
[...]
Van de oven ben ik niet zeker. Ik heb ook nog geen oven aangeschaft, dus de keuze hierin is nog vrij.
ik wil een magnetron/oven combinatie.

Voor een standaard combi-magnetron/oven is enkelfasig voldoende.
Tegenwoordig is het echter wel verstandig om hier een eigen groep voor te plaatsen.

Verder zou ik ook nog enkele reserve groepen laten plaatsen. Extra kosten zijn nu minimaal en in de toekomst mogelijk wel handig

bram97 schreef op woensdag 29 juli 2020 @ 14:22:
[...]

De aparte 230 groep voor de schuur is misschien nog niet zo gek.
Ik had voor ogen om in de schuur zelf nog eens apart een 230 zekering en een 400 zekering te plaatsen.
Zodat ik daar m'n 16A verdeel. Maar dat zijn dus van die zaken waar ik niet zeker van ben of dat mag.

Dit is zeker mogelijk, wel even rekening houden met de selectiviteit van de automaten (2 trappen)

[kabeltjekabel]

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
Op de eerste verdieping en de zolder heb ik alles al vernieuwd en voorzien van aarde etc, maar dat wil ik nu beneden in het nieuwe stuk ook gaan doen.

Je bedoeld dat de elektra in die aanbouw nog aangelegd moet worden?

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
Omdat er binnenkort ook apparaten zoals warmtepomp etc worden geplaatst, wil ik de kast binnenkort gaan aanschaffen.
Nu wil ik overstappen van de ouderwetse zekeringenkast met 3 zekeringen naar een automatenkast.

[Afbeelding]

Ik heb zelf de volgende indeling al gemaakt:

Groepen 230V (10 stuks)
1 Hal, kelder, wc's, slaapkamers boven + zolder
2 Verlichting keuken + vaatwasser + koelkast + WCD eiland (voor een serieus apparaat)
3 WCD keukenblad voor 2 a 3 serieuze apparaten tegelijkertijd
4 Verlichting woonkamer + WCD's woonkamer
5 Kantoor + bijkeuken + badkamer (alle verlichting en alle WCD's)
6 Wasmachine
7 Droger
8 Buitenunit warmtepomp
9 Buitenunit Airco
10 Sunshower (soort zonnedouche met infraroodlampen en uv lampen maximaal vermogen 2600 Watt)

toon volledige bericht

Rare indeling. Zou de VW ook apart doen. Algemene stopcontacten in de keuken over twee groepen verdelen.

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
Groepen 400V (4 stuks)
1 Elektrisch fornuis (ik heb gehoord dat een elektrisch fornuis met drie fasen beter werkt, dan een fornuis dat met twee fasen werkt)
2 Oven (zelfde verhaal als elektrisch fornuis)

Meeste ovens zijn gewoon enkelfase 10-16A

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
Verlichting wordt overal gedaan door middel van led spots.

Binnenkomende voeding is 3x25A, waarvan momenteel maar 1 fase is door bedraad naar de meter.

Dus nu geen 3x25, maar straks pas

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
Ik zal dus een nieuwe meter moeten laten plaatsen voor 3 fasen. Ik heb van een bekende al begrepen dat deze iets groter is als de bestaande meter en ik hier dus rekening mee moet houden, omdat ik anders alles kan gaan verplaatsen.

Nee; past gewoon op hetzelfde meterbord.

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
Onderstaand is gedemonteerd en gemonteerd door een vakbekwaam iemand en ook weer terug verzegeld

[Afbeelding]

Maar... waarom?

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
Nu heb ik op elektramat volgende kast samengesteld:

[Afbeelding]
...

Maar om dat ik toch nog een beetje een leek ben op het gebied van elektro, zou ik graag om wat raad willen vragen.

- Als mijn binnenkomende voeding 3x25 A is, wat ga ik dan als hoofdzekering nemen ?

? Antwoord zit al in je vraag; als je 3x25A aansluiting hebt... heb je daar 3 25A hoofdzekeringen.

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
- Voor de schuur heb ik een C kar. automaat voorzien ivm inschakelstromen van elektromotoren of bijvoorbeeld een lasapparaat.

En de circuitweerstand aan het eind in de schuur is.. ?

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
Er ligt trouwens een 63 A kabel naar de schuur, omdat ik deze toevallig van iemand heb gekregen.

Een wat voor kabel?

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
- Moet ik voor de andere krachtstroom groepen de gebruikelijke B kar. nemen ?

Altijd B tenzij je niet anders kan.

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
En allen 16A? Of neem ik die voor de schuur bijvoorbeeld 32A ?

32A achter 25A... nee dus he.

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
- In de toekomst wil ik nog zonnepanelen leggen, wat moet ik hier voor voorzien of als extra ruimte overhouden in mijn elektrische kast ?

2 DIN vrije ruimte per enkelfase omvormer, 3 DIN als je het nog wilt bemeteren
4 DIN vrije ruimte per 3-fase omvormer, 7-8 DIN als je het nog wilt bemeteren

bram97 schreef op woensdag 29 juli 2020 @ 13:47:
- Wat mij opvalt is het grote prijsverschil tussen bijvoorbeeld een ABB of een Vinckier of een EMAT. Wat zijn hierin afwegingen die ik moet maken ?

Goedkoop plastic is goedkoper. Je betaald een stukje extra voor kwaliteit (gebruikte materialen) en een stukje voor de merknaam.

Doe geen wcd in de groepenkast. Gewoon er naast doen.

[Makrolon]

Doe de behuizing in ieder geval niet van Schneider zoals je nu hebt, maar bv van Eaton. Vreselijke kasten die Schneider's.

[kabeltjekabel]

Makrolon schreef op woensdag 29 juli 2020 @ 19:02:
Doe de behuizing in ieder geval niet van Schneider zoals je nu hebt, maar bv van Eaton. Vreselijke kasten die Schneider's.

De voorloper van die was ook al niet zo fijn.

En dan ook meteen de componenten van Eaton.

Mooie Medusa E3100 bijvoorbeeld.

https://www.sandervunderi...fdschakelaar-22x55cm.html

[ Voor 5% gewijzigd door kabeltjekabel op 29-07-2020 19:07 ]

[jeroen3]

PROnline schreef op woensdag 29 juli 2020 @ 14:29:
Nog een dingetje wat mij opvalt je hebt overal aardlekautomaten. Scheelt ruimte, maar bij problemen geven ze niet aan wat de rede van uitschakelen is. Aparte aardlek en zekeringsautomaten maakt zoeken wat duidelijker.

Als je de juiste koop kan dat wel. De ABB DS 951 hebben een indicator. En de Eatons doen het door de stand van de schakelaar in trip. Maarja, die kosten geen 30 euro meer
En volgens mij is er plek zat.
Je moet alleen bij zo'n grote installatie even goed opletten op wat de busbar tussen de automaten mogen voeren.
Wellicht loont het om de configurator van één merk te gebruiken die hier al rekening mee houdt.
Als is het alleen maar voor installatiegemak.

[bram97]

PROnline schreef op woensdag 29 juli 2020 @ 14:29:
[...]

Driefase oven? Voor hoeveel gezinnen ga je koken?

[...]

Beste raad aan een leek, huur een expert in of zorg voor goede brand en/of uitvaartverzekering.

[...]

Hoofdzekering of hoofdschakelaar? De hoofdzekering wordt door de netbeheerder geplaatst.
De hoofdschakelaar moet minimaal het amperage van de hoofdzekering kunnen verwerken.

[...]

Zie hier voor de uitleg van B, C en D kar. Voor motoren, lasapparaten wordt D aanbevolen.
32A achter een 25A hoofdzekering... lees je vraag nog eens goed.

[...]

Doe een schatting van je piekvermogen als je je dak vol legt is dat minder dan 10.000Wp, dan zit je met een vrije groep op elke fase wel safe (3 x 16A x 240 = 11520W). Maar hou gewoon ruimte over in je groepenkast, dan kan je altijd groepen bijplaatsen.

[...]


BMW, toyota, renault. Ieder zijn voorkeur. 't rijdt allemaal van A naar B, maar 't een is wat luxer dan 't andere.

Nog een dingetje wat mij opvalt je hebt overal aardlekautomaten. Scheelt ruimte, maar bij problemen geven ze niet aan wat de rede van uitschakelen is. Aparte aardlek en zekeringsautomaten maakt zoeken wat duidelijker.

Had ik al gezegd, zoek een specialist die erbij kan helpen. Zoek er eentje die 't niet voor je, maar samen met je wil doen.

Als laatste, die schakelautomaat ingezaagd in een (waarschijnlijk) bakeliet zekeringsdoos, dat kan echt niet! Dus goed dat je er mee aan de slag gaat.

toon volledige bericht

Driefase oven was achteraf misschien wat te enthousiast inderdaad. haha

Ik bedoelde de hoofdschakelaar in mijn kast, dus niet die van de netbeheerder. Deze is in mijn samenstelling nu 40A.
3x25 = 75A
Ik zou dus bijvoorbeeld ook naar een hoofdschakelaar van 63A kunnen ?


Mijn vraag was meer of dit voldoende is voor wat ik erin wil hebben.

Bedankt voor de link van de karakteristieken, zal een D worden dan.

[bram97]

SjorsC schreef op woensdag 29 juli 2020 @ 14:50:
[...]


Voor zover ik kan zien op de foto is dit geen 2de meter, maar TF-sturingskastje.
Hiermee werd aan apparatuur (bijv. de boiler) aangegeven dat het nachttarief was ingegaan.


[...]


Voor een standaard combi-magnetron/oven is enkelfasig voldoende.
Tegenwoordig is het echter wel verstandig om hier een eigen groep voor te plaatsen.

Verder zou ik ook nog enkele reserve groepen laten plaatsen. Extra kosten zijn nu minimaal en in de toekomst mogelijk wel handig


[...]


Dit is zeker mogelijk, wel even rekening houden met de selectiviteit van de automaten (2 trappen)

toon volledige bericht

Was inderdaad een kastje voor nacht tarief. Was het al weer vergeten haha. Heb hem in ieder geval nooit gebruikt.

Zal inderdaad een enkelfasige groep worden voor de oven>
Extra groepen was ik sowieso van plan om ineens bij te laten steken, want er zullen hier en daar nog wel wat dingen bijkomen.

[Xander]

PROnline schreef op woensdag 29 juli 2020 @ 14:29:
Nog een dingetje wat mij opvalt je hebt overal aardlekautomaten. Scheelt ruimte, maar bij problemen geven ze niet aan wat de rede van uitschakelen is. Aparte aardlek en zekeringsautomaten maakt zoeken wat duidelijker.

Fatsoenlijke aardlekautomaten hebben gewoon een verklikker waaraan je kunt zien of ze door een aardfout zijn uitgeschakeld.

Daarnaast heeft hij helemaal geen aardlekautomaten in die voorgestelde kast.

bram97 schreef op dinsdag 4 augustus 2020 @ 17:53:
Ik bedoelde de hoofdschakelaar in mijn kast, dus niet die van de netbeheerder. Deze is in mijn samenstelling nu 40A.
3x25 = 75A
Ik zou dus bijvoorbeeld ook naar een hoofdschakelaar van 63A kunnen ?
[Afbeelding]

Mijn vraag was meer of dit voldoende is voor wat ik erin wil hebben.

De nominaalstroom van de hoofdschakelaar moet gelijk of groter zijn dan de hoofdzekering. Een 25A hoofdschakelaar zou dus prima zijn.

40A is gangbaarder en ook prima.

63A is ook prima maar wat overdreven.

Bedankt voor de link van de karakteristieken, zal een D worden dan.

dan moet je zeker de volgende vraag even beantwoorden:

kabeltjekabel schreef op woensdag 29 juli 2020 @ 18:16:
En de circuitweerstand aan het eind in de schuur is.. ?

Met een D16 automaat moet de circuitweerstand 4x lager zijn dan met een B16 automaat, maximaal 0,71 ohm. Er zijn woningen waar je dit op de hoofdaansluiting nog niet haalt.

@bram97 denk ook even goed na hoe je de verschillende groepen over de 3 fasen / 3 aardlekschakelaars verdeelt. Je wilt niet dat je in bijna het hele huis in het donker zit als er één aardlekschakelaar tript. En apparatuur die je vaak gelijktijdig gebruikt, verdeel je het beste over de 3 fasen. Nu lijkt bijvoorbeeld bijna al je verlichting en al je keukenapparatuur op fase 1 te zitten.

[BrainCrash]

bram97 schreef op woensdag 29 juli 2020 @ 13:47:

Groepen 400V (4 stuks) :
--- Warmtepomp 8 kW

Weet je zeker dat je 8kW warmtepomp wel een 3-fase krachtgroep nodig heeft?
De meeste warmtepompen van 8kW of minder sluit je namelijk gewoon aan op een enkelfase groep.
(zo heb ik er zelf ook eentje)

Die 8kW staat namelijk voor de warmteenergie die opgewekt wordt door de warmtepomp, niet voor het opgenomen vermogen aan elektra. driekwart van dat vermogen wordt uit de buitenlucht (of bodem) gehaald, en slechts een kwart uit je stopcontact.
Dus een 8kW warmtepomp gebruikt over het algemeen hooguit zo'n 2,5kW aan elektrisch vermogen, gewoon uit een 1-fase groep. Check de installatiehandleiding of specificaties even.

[bram97]

BrainCrash schreef op dinsdag 4 augustus 2020 @ 18:36:
[...]


Weet je zeker dat je 8kW warmtepomp wel een 3-fase krachtgroep nodig heeft?
De meeste warmtepompen van 8kW of minder sluit je namelijk gewoon aan op een enkelfase groep.
(zo heb ik er zelf ook eentje)

Die 8kW staat namelijk voor de warmteenergie die opgewekt wordt door de warmtepomp, niet voor het opgenomen vermogen aan elektra. driekwart van dat vermogen wordt uit de buitenlucht (of bodem) gehaald, en slechts een kwart uit je stopcontact.
Dus een 8kW warmtepomp gebruikt over het algemeen hooguit zo'n 2,5kW aan elektrisch vermogen, gewoon uit een 1-fase groep. Check de installatiehandleiding of specificaties even.

Dat had ik al gecontroleerd in de specs en is 3 fase.
Maar bedankt voor de tip in ieder geval

[bram97]

Xander schreef op dinsdag 4 augustus 2020 @ 18:15:
[...]


Fatsoenlijke aardlekautomaten hebben gewoon een verklikker waaraan je kunt zien of ze door een aardfout zijn uitgeschakeld.

Daarnaast heeft hij helemaal geen aardlekautomaten in die voorgestelde kast.


[...]


De nominaalstroom van de hoofdschakelaar moet gelijk of groter zijn dan de hoofdzekering. Een 25A hoofdschakelaar zou dus prima zijn.

40A is gangbaarder en ook prima.

63A is ook prima maar wat overdreven.


[...]


dan moet je zeker de volgende vraag even beantwoorden:


[...]


Met een D16 automaat moet de circuitweerstand 4x lager zijn dan met een B16 automaat, maximaal 0,71 ohm. Er zijn woningen waar je dit op de hoofdaansluiting nog niet haalt.

@bram97 denk ook even goed na hoe je de verschillende groepen over de 3 fasen / 3 aardlekschakelaars verdeelt. Je wilt niet dat je in bijna het hele huis in het donker zit als er één aardlekschakelaar tript. En apparatuur die je vaak gelijktijdig gebruikt, verdeel je het beste over de 3 fasen. Nu lijkt bijvoorbeeld bijna al je verlichting en al je keukenapparatuur op fase 1 te zitten.

toon volledige bericht

Die verdeling over de 3 fase was inderdaad nog iets wat moet gebeuren.
Grote verbruikers die gelijktijdig worden gebruikt wil ik inderdaad verdelen over de 3 fasen.

Hoe kan ik deze circuitweerstand meten ?
Dat is tussen aarde - fase neem ik aan.
Eigenlijk zeg je dus dat een D16 automaat waarschijnlijk ook niet toepasbaar is ?

[Xander]

bram97 schreef op dinsdag 4 augustus 2020 @ 19:31:
[...]


Die verdeling over de 3 fase was inderdaad nog iets wat moet gebeuren.
Grote verbruikers die gelijktijdig worden gebruikt wil ik inderdaad verdelen over de 3 fasen.

Oke. Dit zag ik niet terug in jouw voorstel, maar als je er nog naar gaat kijken zal het goedkomen.

Hoe kan ik deze circuitweerstand meten ?

Met een installatietester. Uiteraard aan het einde van het circuit.

Dat is tussen aarde - fase neem ik aan.

En fase-nul, en fase-fase.

Fase - aarde is de minst interessante als je de automaat nog achter een aardlekschakelaar plaatst.

Eigenlijk zeg je dus dat een D16 automaat waarschijnlijk ook niet toepasbaar is ?

Exact.

En dan hebben we het nog niet eens over de selectiviteit ten opzichte van de hoofdzekeringen gehad...
