Ik maak een mechanisch toetsenbord van schrap, maar ik loop tegen een ontwerpprobleem aan: ik weet niet welk formaat SMD rgb ledjes ik nodig heb. Ik ga kailh BOX switches gebruiken, en ik zat de denken aan 0603 maar ergens lijkt dat me ook wat klein. Kan er verder ook niks over vinden. Ik ontwerp mijn eigen PCB omdat ik een non-standard layout wil die niet verkrijgbaar is bij van die kant en klare keyboard PCB's. Iemand hier met verstand van zaken?
Vraag
Alle reacties
/u/34186/crop62e07d174532d_cropped.png?f=community)
In de spec sheet hebben ze, bij een grid size van 1.27mm een spacing van 2,54mm voor de LED's. Check sowieso alle dimensies van de switch.
"Technological advancements don't feel fun anymore because of the motivations behind so many of them." Bron
Heb net zelf wat gemeten. De ruimte onder het "raampje", een ruimte die direct op de pcb komt, is 2mm hoog, ~9mm breed en ~2.5mm lang. Dan zou een 3216/1206 wellicht handiger zijn, hoe groter hoe makkelijker te solderen. Echter vraag ik me af of er dan niet veel licht de verkeerde richting in "bloedt".
Weet iemand toevallig welke maten de standaard borden, zoals gk64, hebben (ziet eruit als 3225/1210)? Daar lijken de ledjes overigens bijna verzonken in de pcb... Hoe maak je dat? Heb zelf helaas geen exemplaar voor nadere inspectie.
https://kbdfans.com/colle...gb-60-64keys-hot-swap-pcb
Edit 2: heb een goede closeup foto gevonden. Het lijkt erop dat er uitsneden worden gemaakt in het bord ter grootte van de LED, en dan wordt de led erdoorheen gemonteerd. Maar herkent iemand wat het model van deze ledjes zijn en waar ik ze dus kan krijgen? Aliexpress levert totaal anders uitziende modules.

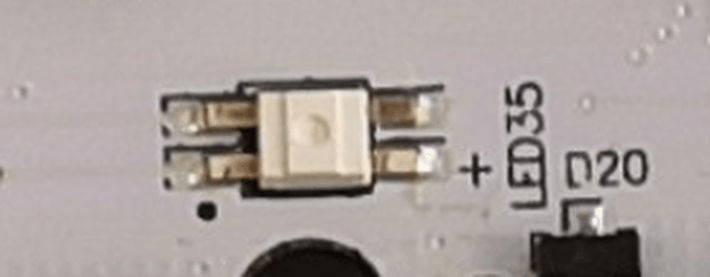

Onderkant:
:fill(white):strip_exif()/f/image/6AdafBdYMEhInbLsrhWQW4za.png?f=user_large)
Bovenkant
:fill(white):strip_exif()/f/image/eXjqIfO0QPdrYM0NAArLXzYp.png?f=user_large)
Weet iemand toevallig welke maten de standaard borden, zoals gk64, hebben (ziet eruit als 3225/1210)? Daar lijken de ledjes overigens bijna verzonken in de pcb... Hoe maak je dat? Heb zelf helaas geen exemplaar voor nadere inspectie.
https://kbdfans.com/colle...gb-60-64keys-hot-swap-pcb
Edit 2: heb een goede closeup foto gevonden. Het lijkt erop dat er uitsneden worden gemaakt in het bord ter grootte van de LED, en dan wordt de led erdoorheen gemonteerd. Maar herkent iemand wat het model van deze ledjes zijn en waar ik ze dus kan krijgen? Aliexpress levert totaal anders uitziende modules.
Onderkant:
Bovenkant
[ Voor 42% gewijzigd door acsroiaueyncls op 26-07-2020 01:09 . Reden: 2e plaatje ]
