M.2 of Mini PCI-e?

[Haribo112]

Ik heb hier een HP ProDesk 400 G5 Desktop Mini. Het apparaat bevat een M.2 NVME SSD. Ook is er nog een extra leeg slot. Volgens de website van HP is dat een M.2 2230 slot. Als ik echter kijk naar de 'key' van het slot, dan lijkt het mij eerder een Mini-PCI-e aansluiting?

Mijn einddoel is om dit slot te gebruiken voor een Intel 4x 1GB NIC PCI-e kaart. Hiervoor ga ik een riser cable nodig hebben. Ik weet alleen momenteel niet wat voor kabel ik moet zoeken. Hebben jullie ideeën?

[Zap_pa]

Is een slot voor WLAN.

Expansion slots 1 M.2 2230; 1 M.2 2230/2280 (1 M.2 slot for WLAN and 1 M.2 2230/2280 slot for storage.)

M.2 connectors on the host are called "sockets." Each socket has a unique mechanical key, and modules are not interchangeable between sockets. According to PCI Express M.2 Specifications Rev. 1.1, the sockets are distinguished as follows:

Socket 1: Connectivity socket for Wi-Fi®, Bluetooth®, NFC (near-field communication) or Wi-Gig.
Socket 2: WWAN/SSD/Other Socket that will support various WWAN+GNSS (global navigation satellite system) solutions, various SSD and SSD Cache configurations, and other yet-undefined solutions. (If the motherboard has a Socket 2 for a WWAN card and it is not in use, the socket may accommodate a B+M-keyed small M.2 SSD. Please refer to your motherboard documentation for details).
Socket 3: SSD Drive Socket with SATA or up to four PCIe lanes.

[ Voor 8% gewijzigd door Zap_pa op 19-07-2020 22:42 ]

[nelizmastr]

Dat is een M.2 E-key.

SSD’s gebruiken de M-key en de B-key voor SATA en NVMe, de E key is voor WLAN kaarten.

[spone]

Aangezien een E-key slot 2 PCIe lanes heeft, lijkt het me dat je daar wel wat mee moet kunnen. Tenzij dat natuurlijk in de UEFI geblokkeerd is om alleen maar specifieke wifi-kaarten toe te staan.

Ik kom zo heel snel dit tegen: https://nl.aliexpress.com/i/4001241775911.html

[ Voor 17% gewijzigd door spone op 20-07-2020 07:40 ]

[dylan111111]

spone schreef op maandag 20 juli 2020 @ 07:37:
Aangezien een E-key slot 2 PCIe lanes heeft, lijkt het me dat je daar wel wat mee moet kunnen. Tenzij dat natuurlijk in de UEFI geblokkeerd is om alleen maar specifieke wifi-kaarten toe te staan.

Klopt!, het hangt van de bios af wat er wel en niet wordt toegelaten. In het verleden wel eens een EGPU met een kabeltje hierop aangesloten en dat werkte gewoon

[Haribo112]

spone schreef op maandag 20 juli 2020 @ 07:37:
Aangezien een E-key slot 2 PCIe lanes heeft, lijkt het me dat je daar wel wat mee moet kunnen. Tenzij dat natuurlijk in de UEFI geblokkeerd is om alleen maar specifieke wifi-kaarten toe te staan.

Ik kom zo heel snel dit tegen: https://nl.aliexpress.com/i/4001241775911.html

Gaaf, dankjewel voor de link. Ik heb hem besteld en ga wel zien of het werkt

[niekniek]

Haribo112 schreef op maandag 20 juli 2020 @ 08:15:
[...]

Gaaf, dankjewel voor de link. Ik heb hem besteld en ga wel zien of het werkt

En, werkt het? Ik heb een 405, ik ben ook benieuwd of ik een AX200 kan bestellen of ik dat een 9260 moet doen.

[Haribo112]

niekniek schreef op maandag 23 november 2020 @ 23:25:
[...]


En, werkt het? Ik heb een 405, ik ben ook benieuwd of ik een AX200 kan bestellen of ik dat een 9260 moet doen.

Ik heb hem uiteindelijk nooit gebruikt.

[niekniek]

Ok, ik was er intussen achter dat de antennes nogal veel gedoe zouden geven, zowel de interne kabetjes als het extern fatsoenlijk wegwerken/heel houden. Dan toch maar een bluetooth USB + wifi USB gekocht voor weinig. Wat lagere performance, maar nog altijd snel zat en geen gedoe...

[HenkC50]

Omdat ik voor 8eur bij Ali een compleet setje met een Intel 9560NGW kon kopen heb ik de gok maar genomen.
Specs 9560NGW:
https://www.intel.com/con...-9560/specifications.html

Het inbouwen in mijn HP Prodesk 400 G5 mini stelt echt niets voor.

Het wordt vrij goed beschreven in dit filmpje:
https://www.youtube.com/watch?v=XuHbuumbr50

De kast heeft al de gaten voor de antennes, een stukje ijzer voor het gat kun je er met een schroevendraaier uitbreken.
In het filmpje doen ze wat ingewikkeld met de antenne draad bij het koelgedeelte, ik heb hem er gewoon overheen gelegd. Daar is ruimte genoeg voor. de andere ligt onder de SSD houder.
Dus: kast open, SSD frame verwijderen, printje erin (schroefje zit erbij), antennevoeten in de kast schroeven en de draden op het printje drukken.
In de set zit een bracket voor de hogere 400 G5 SFF, daar kun je de antennes inschroeven.

Windows 11 herkent de 9560NGW en installeert de bijbehorende drivers.

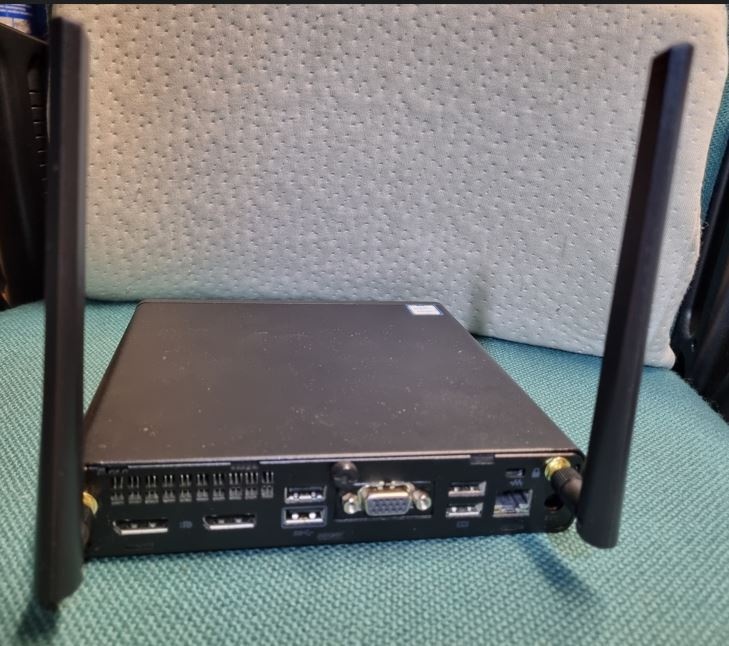

Zie foto's:
