Toch maar een eigen topic aangemaakt. In het grote Elektriciteit opwekken met zonnepanelen (PV) Deel 9 topic heeft @busscherski me al wat op weg geholpen (dank!). Ik merk dat ik met het leg- en montageplan toch nog wat hulp kan gebruiken. Het betreft een tussenwoning uit 1939 op ZW (Azimuth angle 43) met pannendak en dakkapel:
Dit is het platte dak van de dakkapel, je kijkt naar het noordwesten:
:strip_exif()/f/image/xGvY2BPGOMomIZAhy0lo3rR4.jpg?f=fotoalbum_large)
Er is maar een relatief klein stukje schuin dak boven de dakkapel:
:strip_exif()/f/image/LuXm1UNPqEMhEqK4SVbaeLNv.jpg?f=fotoalbum_large)
Geen lastige objecten dus, behalve misschien 1 pijpje (van de buren, net tegen de erfgrens) maar die geeft (in de zomer) pas na 8 uur 's avonds schaduw. Dat spul waarmee de nokpannen vast zitten is overigens vrij flexibel, ik denk iets van Flexim ofzo.
Om te beginnen met het schuine dak van 484cm breed, daar zie ik twee mogelijkheden:
Twee grote panelen. Bijvoorbeeld: YMX-72PE-440M panelen landscape (2115x1052x35mm. 2x 440WP = 880WP)
+ prettig betaalbare panelen
+ past mooi, kan ik nog wat afstand houden tot de buren
- lastiger monteren want nogal groot
- montagerails moeten verticaal (denk ik), dus meer rails en haken nodig
Drie 'iets kleiner dan standaard' (146 tot 159cm) panelen landscape. Bijvoorbeeld de Panasonic VBHN335KJ01 van 159cm (3x 335WP = 1005WP)
+ hanteerbaar formaat
+ montagerail kan horizontaal
- panelen zijn meer dan 2x zo duur
Omvormer
De in het grote topic voorgestelde Goodwe GW700-XS of de GW1000-XS lijkt een goed & betaalbaar alternatief
Montage

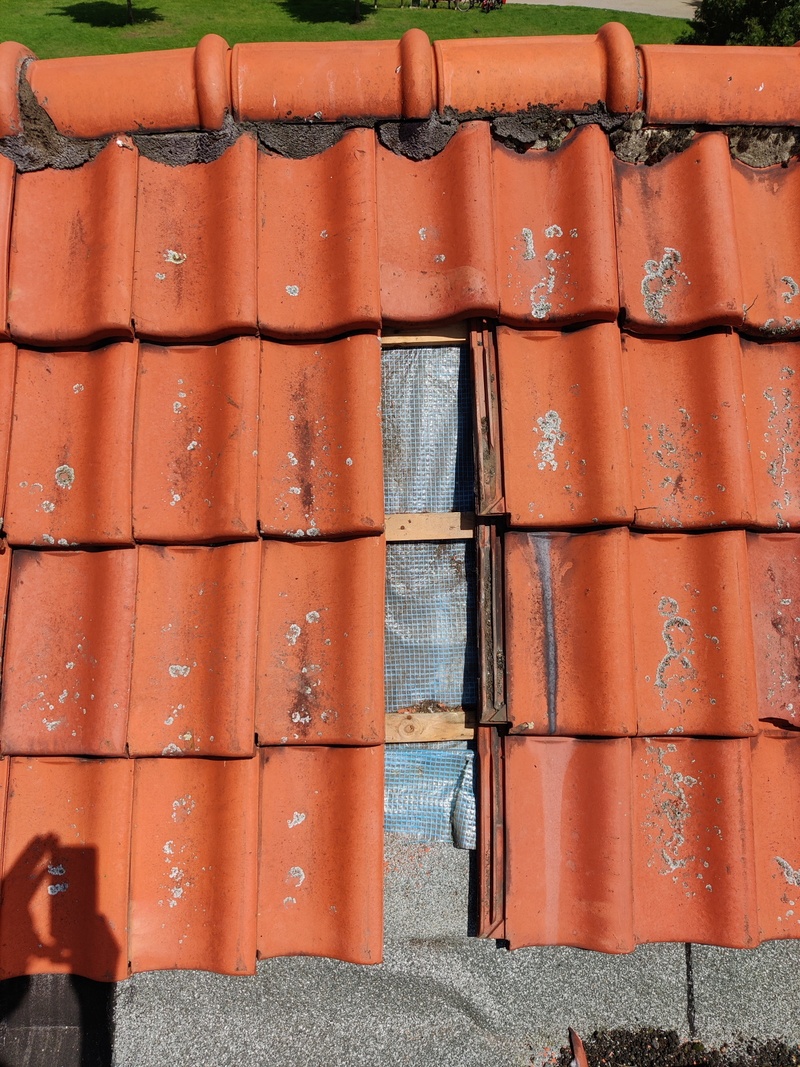

Er lopen 3 panlatten waar haken achter kunnen. Hart-op-hart afstand tussen de latten is 33cm:
:strip_exif()/f/image/AM3otsNpG8STEEoG7LGxMkvi.jpg?f=fotoalbum_large)
Als ik kijk naar Valkpro/Quickfix dan lijken die allemaal geen panelen >2m te ondersteunen. Mijn aanname is dat je met XL panelen in landscape wel met verticale rails moet werken omdat je anders wel een hele grote overspanning krijgt. Op zich zou ik 4 (of 6?) verticale rails met elk 2 dakhaken kunnen monteren. Twee horizontale rails van 5m breed lijkt me steviger dan 4 verticaal van 1m. Heeft iemand ervaring hiermee in combinatie met van die grote panelen? Goed idee?
Dakhaken

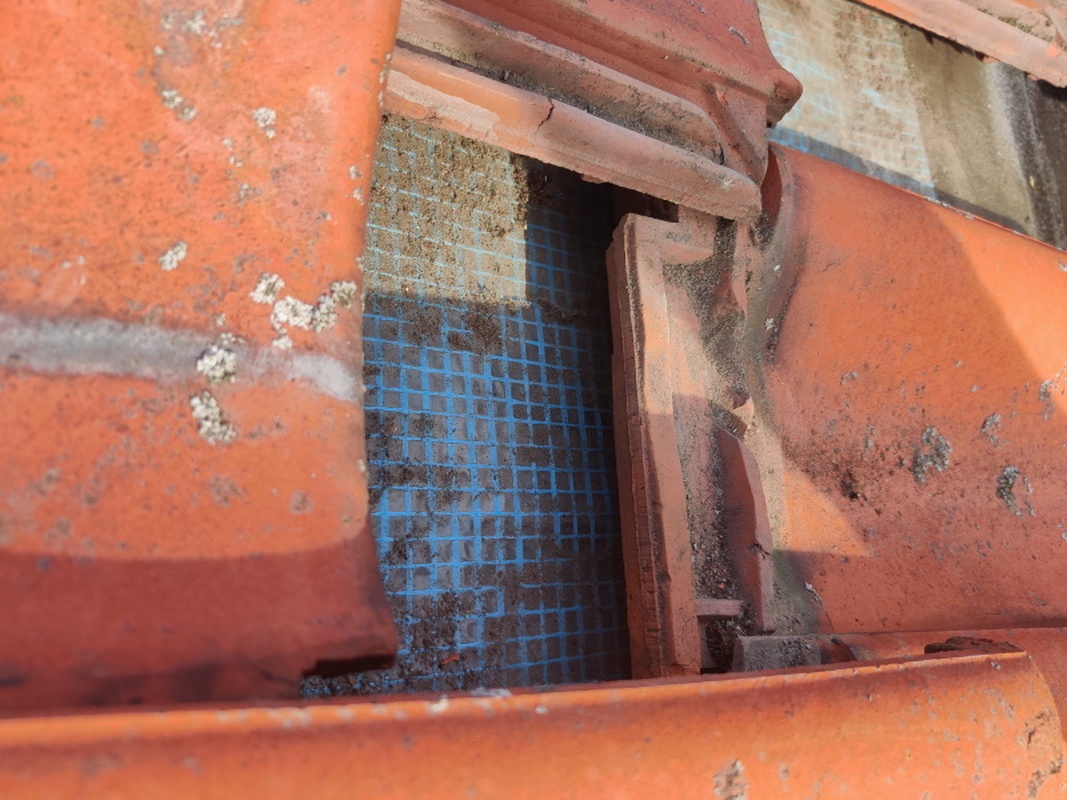

de panlatten zijn 18x44 latten. De lat + dakpan is 50mm als ik er niets uit slijp. Ik kom tegen dat je bij pannen met een waterkering soms een deel weg moet slijpen voor de haken. Bij deze pannen is het echter zo dat ze in elkaar haken op die rand:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/MWolF8hEIeG0sEFOyOuJmHsQ.jpg?f=user_large)
Enig idee wat hier de beste aanpak voor is? ik neig naar gewoon clickfit evo universeel gebruiken (30-62mm) en dan maar in praktijk kijken hoe het uitpakt.
