Printplaat met leds werkt niet goed

[Torac]

Ik heb hier een printje ter reparatie ontvangen.
Het is een achterlicht van een auto. Er zitten 30 kleine leds op ik denk in series. Aan het einde van het achterlicht meet ik 6v dat zou dan 0,5v per led zijn. Echter als ik 5v op zwart en rood zet gaan de leds aan maar heel erg gedimd. Dit is een 5v 20a voeding dus de amperage is denk ik niet het probleem. Ik heb alle diodes en weerstanden door gemeten en dat lijkt niet het probleem. Als ik het zwarte draad soldeer op de GND soldeer pads en dan het rode draad tegen de achterkant van de leds houd branden ze op vol vermogen. Het lijkt dus ergens fout te gaan vanaf de soldeer pad van de V+ en de baan door de weerstanden en diodes naar de leds.

[ Voor 35% gewijzigd door Torac op 28-06-2020 11:05 ]

[Onbekend]

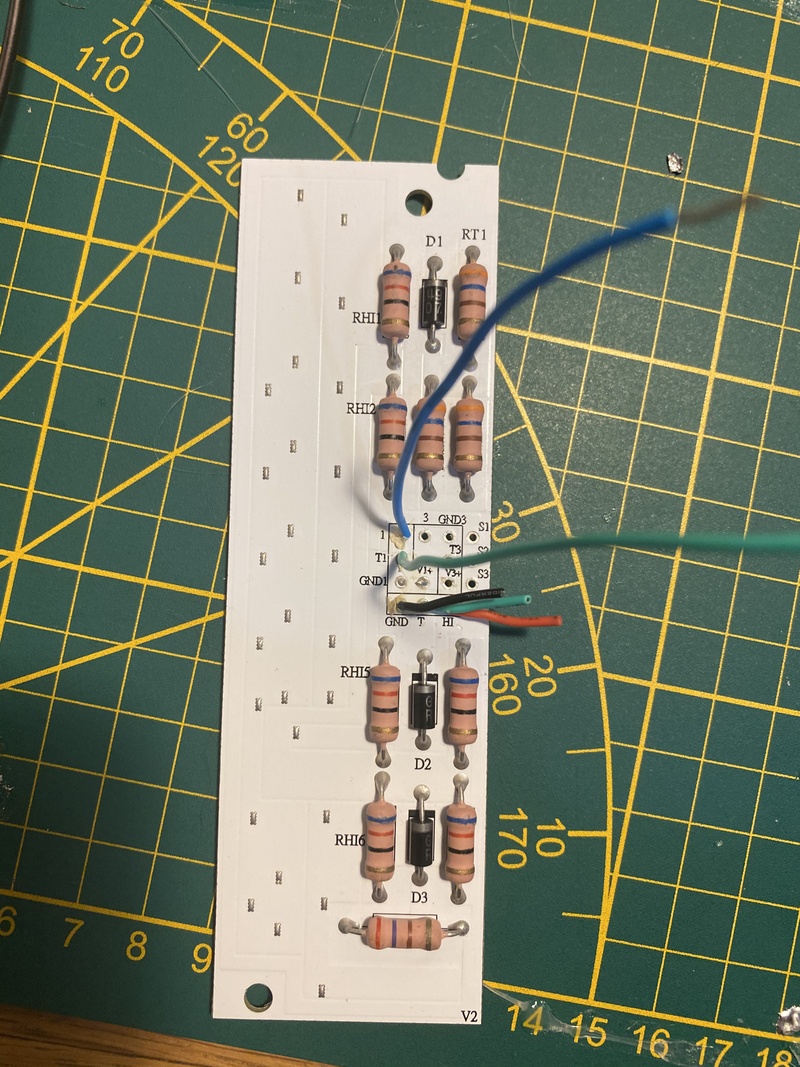

En heb je ook foto's van de print?

[frickY]

Als je zwart op GND houdt en rood op de achterkant tegen een LED, branden de dan allemaal? Dan staan ze toch echt parallel.

Ik zou het gokken op een slecht contact makent soldeerpad. Je zou ze allemaal even kunnen aantippen tot ze vloeien. Of eigenlijk alleen die aan de positieve kant want vanaf LED naar GND werkt het blijkbaar nog goed. Ik zou beginnen bij de weerstandjes.

[ Voor 55% gewijzigd door frickY op 28-06-2020 11:12 ]

[Torac]

frickY schreef op zondag 28 juni 2020 @ 11:09:
Als je zwart op GND houdt en rood op de achterkant tegen een LED, branden de dan allemaal? Dan staan ze toch echt parallel.

Hmm daar heb je weer gelijk in. Ze branden dan in stroken van 1 of 2.

[sypie]

De spanning in een auto is toch 12V en geen 5V. Dus dat de LED's gedimd branden op 5V klopt wel.

[Torac]

sypie schreef op zondag 28 juni 2020 @ 11:27:
De spanning in een auto is toch 12V en geen 5V. Dus dat de LED's gedimd branden op 5V klopt wel.

Er zit een omvormer tussen van 12 naar 5.

[Onbekend]

Is het echt een omvormer naar een stabiele 5V? Geen pulserende 12V met een periodetijd van bijvoorbeeld 40%?

[Torac]

Nee. Heb er dus nu een meanwell 5v 20a op en die geeft zelfde effect.

Kleine tussen conclusie.
Er zitten kleine tussen soldeer pads naast de leds als ik hier de draden mee verbind gaan 2 van de 3 led banen prima oplichten. Ik denk dus dat 1 van de 3 banen defect is geraakt.

[ Voor 60% gewijzigd door Torac op 28-06-2020 12:08 ]

[Nielson]

Doet deze echt alleen achterlicht of dubbelt deze ook als remlicht?

[memphis]

Er zit wel een hoop draden aan voor een simpele verlichting. Misschien hoort er nog een LED driver aan een paar draden?

Ooit een LED lamp unit in handen gehad, of ik hem kon repareren want zo'n hele unit was wel erg prijzig. Bleek zonder schade te maken niet te lukken maar kon op afstand zien dat er een driver voor de LED zat.

[Torac]

Nielson schreef op zondag 28 juni 2020 @ 14:28:
Doet deze echt alleen achterlicht of dubbelt deze ook als remlicht?

Ja klopt, ik denk dat er twee paden zitten 1 met meer weerstand voor het dag rij licht en 1 met minder weerstand voor het remlicht.

memphis schreef op zondag 28 juni 2020 @ 14:41:
Er zit wel een hoop draden aan voor een simpele verlichting. Misschien hoort er nog een LED driver aan een paar draden?

Ooit een LED lamp unit in handen gehad, of ik hem kon repareren want zo'n hele unit was wel erg prijzig. Bleek zonder schade te maken niet te lukken maar kon op afstand zien dat er een driver voor de LED zat.

Nee, geen led driver.

[ Voor 43% gewijzigd door Torac op 28-06-2020 15:10 ]

[memphis]

Dan waarom zoveel draden?

[Torac]

memphis schreef op zondag 28 juni 2020 @ 16:16:
Dan waarom zoveel draden?

Voor remlicht.

[WEBGAMING]

Een normaal remlicht heeft ook maar 2 draden. Misschien 3 of 4 als het een duplolamp is.

[ Voor 4% gewijzigd door WEBGAMING op 28-06-2020 17:55 ]

[evilution]

Teken even een schema. Dan is makkelijker te zien hoe het zou moeten werken.

[memphis]

Torac schreef op zondag 28 juni 2020 @ 16:17:
[...]


Voor remlicht.

Is het?
Een normale rem/achterverlichting heeft maar 3 draden nodig, ik zie er hier 5
Knipperlicht ook in deze unit?

Om wat voor een auto gaat het? Misschien kunnen we meer info vinden.....

[ Voor 13% gewijzigd door memphis op 28-06-2020 18:06 ]
