Ender 3 BLtouch offset probleem

Pagina: 1
Acties:

Vraag


  • tweakn00b
  • Registratie: juli 2016
  • Laatst online: 10-06 14:44
Hi,

Het lukt me niet om m'n bed level op de correcte hoogte te krijgen. M.b.v. Pronterface kwam ik op een Z axis offset van -2.90. Deze heb ik op de volgende manier ingesteld:

1. Home 3D printer
2. M851 Z0 - Reset Z0Offset
3. M500 - Store setting to eeprom
4. M501 - Set active parameters
5. M503 - Display Active Parameters
6. G28 Z - Home Z Axis
7. G1 F60 Z0 - Move nozzle to true 0 offset
8. M211 S0 - Switch off soft endstops
9. Move nozzle towards bed slowly until the paper can barely move
10. Take note of the Z on the printer display
11. M851 Z -2.90
12. M211 S1 - Enable Soft Endstops
13. M500 - Save settings to Eeprom
14. M501 - Set Active Parameters
15. M503 - display current settings

Voordat hij met een print begint lijkt het dat ie weer een bed leveling meeting doet, en gaat (zo lijkt het) op basis van zijn laatste meting printen, dat (mijn inschatting) 3mm te hoog is.

In de Ender 3 Menu vind ik onder Controle -> Motion -> Z Offset: -02,90

Wat doe ik verkeerd?

Beste antwoord (via tweakn00b op 30-06-2020 14:39)


  • Flex00
  • Registratie: juli 2011
  • Laatst online: 11-06 15:52
Dat is inderdaad wel de instelling die je moet hebben. Dit zou echter hetzelfde moeten zijn als je m851 commando. Ik weet niet exact welke firmware je gebruikt maar meestal moet je hier ook nog een aanpassing in doen. Heb je dat gedaan?

Alle reacties


  • Flex00
  • Registratie: juli 2011
  • Laatst online: 11-06 15:52
Heb je gecontroleerd dat je Z-offset ervoor zorgt dat bij het na de homing, de hoogte van je printkop goed staat. Dit kan je checken door na de z home, je kop handmatig naar de z 0 te zetten dmv het menu van je printer?

  • tweakn00b
  • Registratie: juli 2016
  • Laatst online: 10-06 14:44
Flex00 schreef op woensdag 24 juni 2020 @ 08:29:
Heb je gecontroleerd dat je Z-offset ervoor zorgt dat bij het na de homing, de hoogte van je printkop goed staat. Dit kan je checken door na de z home, je kop handmatig naar de z 0 te zetten dmv het menu van je printer?
Die staat op -2,90
Ervan uit gaande dat je deze bedoelt: Controle -> Motion -> Z Offset: -02,90

  • Flex00
  • Registratie: juli 2011
  • Laatst online: 11-06 15:52
Ik bedoelde home z en doe dan move z axis naar 0. staat de je nozzle dan op de hoogte die je verwacht?

  • tweakn00b
  • Registratie: juli 2016
  • Laatst online: 10-06 14:44
Onder -> Prepare -> Move Axis -> Move Z
kan ik de printkop wel dichter naar het bed plaatsen: -13,9
Wat precies de functie van bovenstaand is is me niet helemaal duidelijk. Wat deze setting wordt niet gebruikt tijdens het printen.

Printen doe trouwens via USB vanaf mijn mac en gebruik Cura als slicer.

  • Flex00
  • Registratie: juli 2011
  • Laatst online: 11-06 15:52
Met deze functionaliteit kun je de kop van de printer verplaatsen naar de plek die je wilt, als je meer ruimte nodig hebt om bijvoorbeeld de print van het bed te halen, dan kun je die zo verplaatsen.

Wat het doel nu was is om te kijken of het 0 punt (wat je net bepaald hebt door de z home) zich op de juist afstand van het bed bevind. Op deze manier kun je dus controleren dat de z-offset die je gebruikt voor het resultaat zorgt dat je ervan verwacht.

  • tweakn00b
  • Registratie: juli 2016
  • Laatst online: 10-06 14:44
Maar werkt ie wel in combinatie met BLTouch? Want met BLTouch gaat, voordat iedere print, een autobed level meting gedaan. En blijkbaar wordt er geen rekening gehouden met de vooraf gedane instellingen.

  • Flex00
  • Registratie: juli 2011
  • Laatst online: 11-06 15:52
Als het goed is wordt je bij je z home gebruik gemaakt van je BLTouch.

  • ocf81
  • Registratie: april 2000
  • Niet online

ocf81

Gewoon abnormaal ;-)

Heb je je EEPROM wel leeggemaakt voordat je ze opnieuw opslaat? (M502)
Soms worden dingen niet goed overschreven.

© ocf81 1981-infinity
Live the dream! | Politiek Incorrecte Klootzak uitgerust met The Drive to Survive | Upgrade your life!


  • tweakn00b
  • Registratie: juli 2016
  • Laatst online: 10-06 14:44
502 staat er niet tussen, dus nope.
Ik het morgen uitproberen.

Acties:
  • +1Henk 'm!

  • Polyphemus
  • Registratie: maart 2003
  • Laatst online: 21:23
Ik ga dit met interesse volgen; ik heb ook een Ender 3 (Pro) maar ik krijg de BLtouch niet aan de praat na calibratie.
De stappen die ik gevolgd heb zijn hetzelfde als tweakn00b, en bij mij print ie de eerste laag ook (veel) te hoog.

  • tweakn00b
  • Registratie: juli 2016
  • Laatst online: 10-06 14:44
502 heeft geen verschil gemaakt.

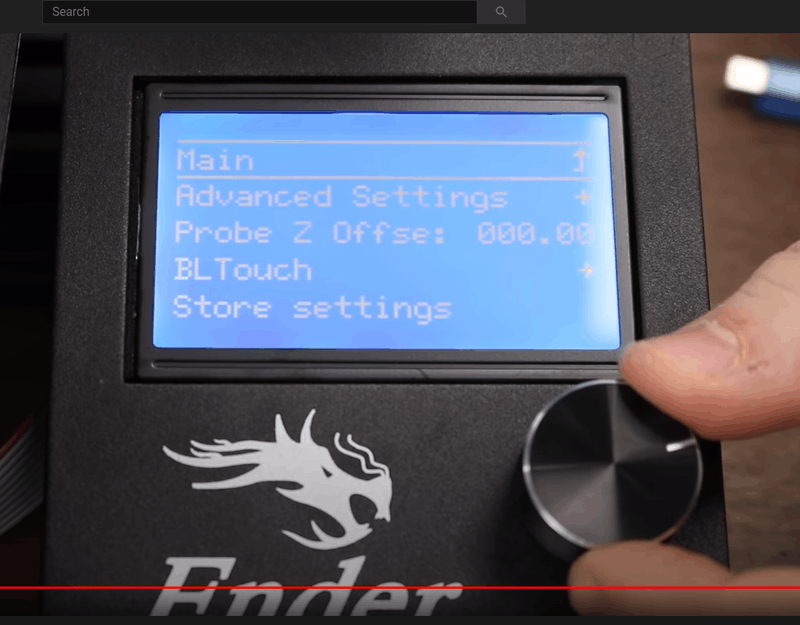

Nadere bestudering van een video tutorial kwam ik dit tegen:



Probe Z offset. Is dat wat je bedoelde @Flex00 ?
Deze optie staat er bij mij helemaal niet tussen...

Acties:
  • Beste antwoord
  • 0Henk 'm!

  • Flex00
  • Registratie: juli 2011
  • Laatst online: 11-06 15:52
Dat is inderdaad wel de instelling die je moet hebben. Dit zou echter hetzelfde moeten zijn als je m851 commando. Ik weet niet exact welke firmware je gebruikt maar meestal moet je hier ook nog een aanpassing in doen. Heb je dat gedaan?

Acties:
  • +1Henk 'm!

  • tweakn00b
  • Registratie: juli 2016
  • Laatst online: 10-06 14:44
@Flex00 idd. firmware was blijkbaar niet goed geïnstalleerd. Nu staat hij er wel goed in.

Het aanpassen van de betreffende gcode file is wat mij betreft een nog betere optie. Dan kan ik de juiste temperaturen, Z off en alle overige settings tot in aller kleinste detail vastleggen. PETG bijvoorbeeld schijnt een andere startup fan speed te hebben dan de rest van de print.
Vervolgens sla ik hem op met het type filament dat ik gebruik. Ook in een later stadia is hij dan direct klaar voor gebruik.
