Display port naar Thunderbolt 2

Pagina: 1
Acties:

Vraag


Acties:
  • 0Henk 'm!

  • PkZZP
  • Registratie: juni 2020
  • Laatst online: 05-01 17:18
Goedemiddag! Ik heb een Mac mini 1.4 (late 2014) en hier draait nu Catalina op (probleemloos) Nu wil ik een tweede scherm, en wel een Apple Cinema LED, eraan hangen maar die heeft als uitgang een Display poort. Bestaat er een verloopstukje of een oplossing (?) op naast het gebruik van de HDMI poort op de Mini, ook nog het Led scherm in te pluggen op een Thunderbolt 2 aansluiting van de Mini?
Bij voorbaat dank (zie ook de bijgaande foto's die de display aansluiten verduidelijken van het Led scherm)
Groet,
Paul

Beste antwoord (via PkZZP op 30-06-2020 14:28)


  • Mixpower
  • Registratie: juni 2005
  • Laatst online: 19-06 16:41
De firmware is nog te downloaden via deze link, wie weet helpt het met je probleem.
http://download.info.appl...DisplayFirmwareUpdate.dmg

It's All In The "Mix"

Alle reacties


Acties:
  • 0Henk 'm!

  • De Nelis
  • Registratie: november 2001
  • Nu online

De Nelis

en anders maar niet...

De Cinema Display heeft een mini displayport aansluiting, deze zit ook op de mac mini. Zou dus zonder probleem met een mini displayport kabel aangesloten kunnen worden.

Overigens zitten er geen foto's bij je post.

time is infinite, but each week is ten hours short..


Acties:
  • 0Henk 'm!

  • PkZZP
  • Registratie: juni 2020
  • Laatst online: 05-01 17:18
Hi, doe iets fout met de foto's , want ik krijg allen de 'tekst' te zien en niet de foto's in de bijlage. (En dat wil ik je niet aan doen) Weet niet wat er fout gaat.

  • xsess
  • Registratie: januari 2003
  • Laatst online: 19-06 19:15
Zoals @De Nelis al aangeeft, zowel de MacMini evenals de Apple LED Cinema Display (er even van uitgaand dat je de 27" versie bedoeld, want dat staat niet in je post?) is 1-op-1 te verbinden met een mini-DP kabel. Ze hebben beide namelijk gewoon TB2 - Thunderbolt (1 en 2) gebruiken (hebben) namelijk een mini-DisplayPort connector . Als je dan in plaats van een Mini-DP kabel, een TB2 kabel gebruikt, kun je het scherm ook bedienen met je (Apple) toetsenbord qua functietoetsen en heb je nog eens 3 USB poorten die je kan gebruiken van het scherm.

Overigens, als het goed is de voorgaande versie van het Cinema Display (de 24" versie) backwards compatible met TB-kabels. M.a.w. is het vrij simpel om dat scherm aan je MacMini te hangen... ;)

::: Retina Macbook Pro 15" (2014 - i7 2,8; GT 750M) ::: Mac Mini (2010) ::: iPhone XS (256 GB) ::: Apple TV 4 :::


  • PkZZP
  • Registratie: juni 2020
  • Laatst online: 05-01 17:18
Goedemiddag!

Dank voor je tip. Het is dus een 24 inch scherm, en je tweede opmerking snijdt hout!!! (Excuus, ik had alk in een eerder stadium volledig moeten zijn....)
Hartelijke groet,
Paul

  • PkZZP
  • Registratie: juni 2020
  • Laatst online: 05-01 17:18
Nu even de juiste kabel zien te vinden, die dus én aansluit aan een kant op de display poort (geen mini display) en aan de andere kant de Thunderbolt 2 die din de Apple Mini gestoken moet worden.
Een uitdaging?

  • nelizmastr
  • Registratie: maart 2010
  • Laatst online: 21:15

nelizmastr

Goed wies kapot

PkZZP schreef op woensdag 24 juni 2020 @ 16:44:
Nu even de juiste kabel zien te vinden, die dus én aansluit aan een kant op de display poort (geen mini display) en aan de andere kant de Thunderbolt 2 die din de Apple Mini gestoken moet worden.
Een uitdaging?
Maar waar haal je vandaan dat je displayport nodig hebt op je cinema display?

De cinema display heeft de kabel vast aan de monitor zitten en is niet afneembaar.
Deze ondersteunt ook geen thunderbolt maar heeft losse kabels voor USB, beeld (mini-DP)
en een MagSafe voor een oudere MacBook.

Een thunderbolt display van 24" bestaat niet, het is een Cinema LED.

I reject your reality and substitute my own


  • PkZZP
  • Registratie: juni 2020
  • Laatst online: 05-01 17:18
Klopt wat je schrijft, maar de kabel die vast zit aan de monitor van de Cinema Led, past niet in de Apple Mini (dat is het probleem) De tweede kabel (de usb) pasty wel uiteraard op een van de Apple mIni usb-uitgangen.
Dus blijft bij mij de vraag: welk verloop(kabeltje) heb ik precies nodig?

(Sorry for the confusing)

  • Mixpower
  • Registratie: juni 2005
  • Laatst online: 19-06 16:41
Voor een Apple Cinema HD Display zijn 2 opties, in geval van de 23" variant gebruikt je deze adapter.
https://www.apple.com/nl/...playport-naar-dvi-adapter

En in het geval van de 30" variant heb je een Apple Mini DisplayPort-naar-dual-link-DVI-adapter die niet meer gemaakt word, deze zal je dus middels eBay of Marktplaats op de kop moeten tikken of een Startech variant gebruiken. https://www.startech.com/...ink-dvi-adapter~MDP2DVID2

In het geval van een Apple Cinema LED Display zit hier een Mini DisplayPort kabel met een MagSafe en USB kabel aan vast, de Mini DisplayPort kabel kan je rechstreeks op een Mini DisplayPort of Thunderbolt 1/2 aansluiten zonder adapter.

[Voor 18% gewijzigd door Mixpower op 26-06-2020 15:31]

It's All In The "Mix"


  • De Nelis
  • Registratie: november 2001
  • Nu online

De Nelis

en anders maar niet...

PkZZP schreef op vrijdag 26 juni 2020 @ 10:56:
Klopt wat je schrijft, maar de kabel die vast zit aan de monitor van de Cinema Led, past niet in de Apple Mini (dat is het probleem) De tweede kabel (de usb) pasty wel uiteraard op een van de Apple mIni usb-uitgangen.
Dus blijft bij mij de vraag: welk verloop(kabeltje) heb ik precies nodig?

(Sorry for the confusing)
Kun je toch nog eens foto's proberen te plaatsen van de aansluitingen op beide apparaten?

[Voor 3% gewijzigd door De Nelis op 26-06-2020 15:46]

time is infinite, but each week is ten hours short..


  • PkZZP
  • Registratie: juni 2020
  • Laatst online: 05-01 17:18
Bij deze nog een keer de poging de foto's goed te laten doorkomen. het zijn 2 afbeeldingen van de stekker die uit de Cinema Led komt en dus in principe aan de Apple Mini zou moeten kunnen hangen (op een of andere manier)

  • Nielson
  • Registratie: juni 2001
  • Nu online
Dat ziet eruit als mini-DisplayPort, die kun je toch gewoon op de Thunderbolt 2 uitgang prikken?

  • Daedalus
  • Registratie: mei 2002
  • Niet online

Daedalus

Moderator Apple Talk

Keep tryin'

Yup, dat is een mini DisplayPort stekker, die kun je gewoon in een van de twee Thunderbolt ingangen op de Mac Mini steken.

“You know what I've noticed Hobbes? Things don't bug you if you don't think about them. So from now on, I simply won't think about anything I don't like, and I'll be happy all the time!” | 宇多田ヒカル \o/


  • PkZZP
  • Registratie: juni 2020
  • Laatst online: 05-01 17:18
OK, maar ...geen signaal en hoogstwaarschijnlijk omdat er geen voeding van het scherm is. Aan het LED scherm zit namelijk nog een aansluiting die in principe als voeding zou dienen / aansluiting zijkant 'oude' MacBook. Mara die kabel kan weer niet in de Apple Mini...

  • Knappa
  • Registratie: april 2009
  • Laatst online: 19-06 00:02
Ik denk dat het al een heel stuk zou helpen als je zegt welke Apple Cinema Display je hebt aan de hand van een productcode of iets dergelijks. Het antwoord van @Daedalus gecombineerd met je laatste foto’s zou moeten werken.
Heb je het scherm al ooit in werking gezien ?

Acties:
  • +1Henk 'm!

  • De Nelis
  • Registratie: november 2001
  • Nu online

De Nelis

en anders maar niet...

PkZZP schreef op zaterdag 27 juni 2020 @ 10:42:
OK, maar ...geen signaal en hoogstwaarschijnlijk omdat er geen voeding van het scherm is. Aan het LED scherm zit namelijk nog een aansluiting die in principe als voeding zou dienen / aansluiting zijkant 'oude' MacBook. Mara die kabel kan weer niet in de Apple Mini...
De Magsafe aansluiting dient niet als voeding voor het scherm, maar om een oudere macbook van stroom te voorzien.

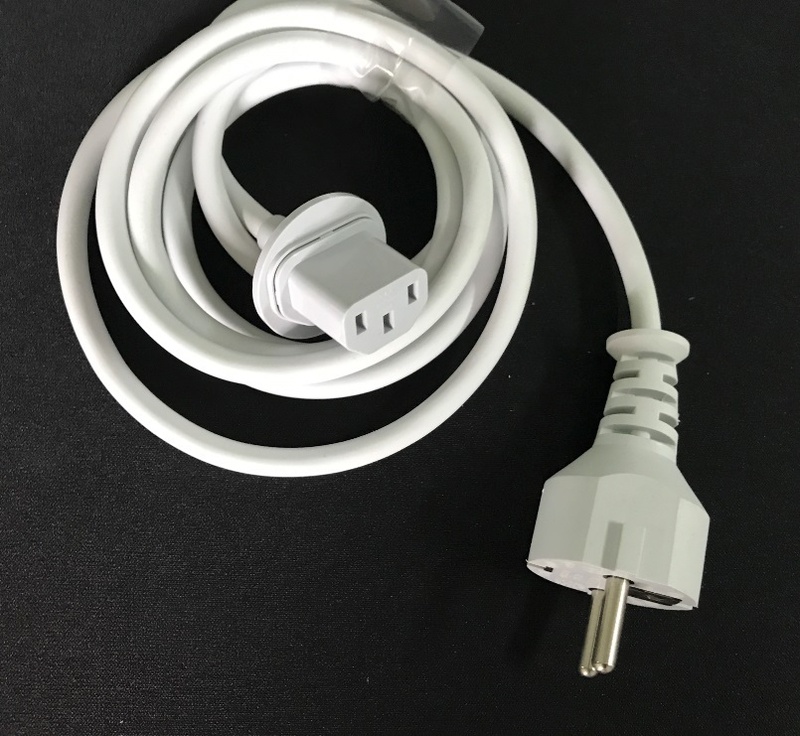

Er moet ook nog een netsnoer aangesloten worden op je Cinema Display die gewoon in het stopcontact gaat. Deze zit boven de combikabel.

[Voor 25% gewijzigd door De Nelis op 27-06-2020 11:08]

time is infinite, but each week is ten hours short..


  • PkZZP
  • Registratie: juni 2020
  • Laatst online: 05-01 17:18
Dat scherm heeft jaren gewerkt en is nu nog steeds gekoppeld aan een PowerMac G5. (En ja , uiteraard de 220v aansluiting :-)
Ik zal de hele handel vandaag of morgen eens in alles loskoppelen en een productie 'foto' zien te maken.

Acties:
  • 0Henk 'm!

  • PkZZP
  • Registratie: juni 2020
  • Laatst online: 05-01 17:18
Ok, here we go....Er staat echter nergens een sticker of iets dergelijks op het Cinema Led scherm, maar hij is zeker 15 jaar oud (en in nieuwstaat :-)
Foto's betreft 'zijkant' scherm o.a. en info via 'Appeltje'...

[Voor 69% gewijzigd door PkZZP op 28-06-2020 11:43]


Acties:
  • 0Henk 'm!

  • PkZZP
  • Registratie: juni 2020
  • Laatst online: 05-01 17:18
Nog aanvullend deze info gevonden (blijkt toch iets jonger te zijn :-)

Serial number: 2A9066FA0K0
Nice Name: LED Cinema Display 24inch
Please visit our facebook page
Family name: A1267
Model Number: MB382
Group1: Monitor
Group2:
Generation:
EMC number: Please tell us the EMC number of this product if you know it.
CMIzapper for Mac repair tools.
Screen size: 24 inch
Screen resolution: 1920x1200 pixels
Colour: Aluminium
Production year : 2009
Production week : 06 (February)
Production number: 7456 (within this week)
Model introduced: 2008
Memory - flavour: xx
Factory: 2A (China)

Acties:
  • 0Henk 'm!

  • Nielson
  • Registratie: juni 2001
  • Nu online
Er lijken wel bepaalde compatibiliteitsproblemen te zijn met het 24" Cinema Display aangesloten op een Thunderbolt poort maar dat gaat met name over flikkerend beeld. Hiervoor heeft Apple een (later teruggetrokken) firmware update uitgebracht:

https://computertotaal.nl...schermen-verhelpen-52168/
https://www.engadget.com/...24-cinema-display-an.html
https://www.onemorething....-en-gaat-random-op-zwart/

Acties:
  • 0Henk 'm!

  • PkZZP
  • Registratie: juni 2020
  • Laatst online: 05-01 17:18
Lekker....bij mij dus alles op zwart!
Is er een manier om de Display poort om te zetten naar een HDMI aansluiting? (tussenstukjes, ik noem maar wat?)
Want dan kan ik het tweede scherm, waar een HDMI opzet misschien omzetten naar een Thunderbolt?

Acties:
  • Beste antwoord
  • +1Henk 'm!

  • Mixpower
  • Registratie: juni 2005
  • Laatst online: 19-06 16:41
De firmware is nog te downloaden via deze link, wie weet helpt het met je probleem.
http://download.info.appl...DisplayFirmwareUpdate.dmg

It's All In The "Mix"


  • PkZZP
  • Registratie: juni 2020
  • Laatst online: 05-01 17:18
Helaas....maar ik ga het nu oplossen, door een ander scherm ervoor in de plaats te zetten. Dank voor alle adviezen!
