Mixen Benq en Sunpower panelen

[pachmo]

Zoals de titel het al zegt,

Kunnen BenQ sunforte PM096B00 en Sunpower SPR-E20-327 gemixd worden op een omvormer.

Ik weet dat beide panelen uit een en de zelfde fabriek komen, dat er ooit een samenwerking was tussen beide partijen maar dat men met ruzie uit elkaar is gegaan.

[busscherski]

Ik zie geen bezwaar om deze te mixen in 1 string.
Uiteraard, als je ze in 2 stringen legt op 2 inputs/trackers van de omvormer zoals je in je vorige topic van plan was maakt het niet uit of ze compatibel zijn.

[pachmo]

Wou dan het volgende doen, 9 sunpower en 3 BenQ op string 1 en 12 BenQ op string 2.
Kwa specs zijn ze bijna identiek.

[busscherski]

Ja dat kan op een 3 fase omvormer.

[pachmo]

Kan ik als ik het dus goed begrijp dus ook mixen met andere merken.
Dus 9 sunpower op string 1 en 12 ander merk op string 2 ongeacht het merk panelen en ongeacht specs.

De benq panelen die ik kon krijgen waren helaas al weg.

Dus wou voor Ja solar of junk of dergelijks gaan kijken.

Alles zal wel op een 3 fasen goodwe 8000dt omvormer aangesloten worden.

[busscherski]

ja op een andere input mag ook een heel ander merk.

[pachmo]

Topic kan op slot.

[busscherski]

Tweakers doet topics alleen op slot als iets helemaal uit de hand loopt.

Ik vind het wel leuk om te zien hoe het geworden is.

Wil je misschien een foto van het resultaat delen of vertellen hoe het is afgelopen?

[pachmo]

Het zijn 23 nieuwe panelen geworden, begin volgende week met leggen en zal dan ook wat foto 's posten.

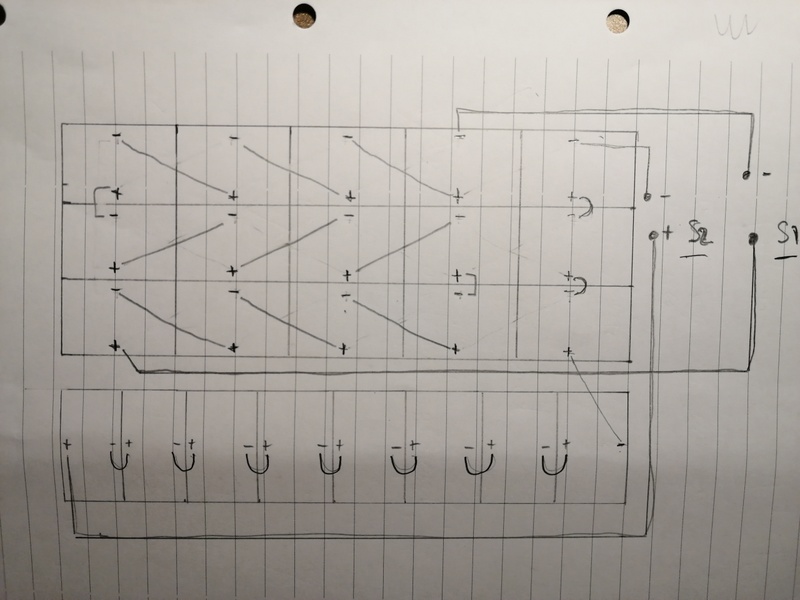

Ik zit nog even met onderstaand aansluitschema, ik wil eigenlijk 2 rijen van 5 panelen met 2 panelen van de 3e rij koppelen, maar op de een of andere manier lukt het me niet.
Kabels zijn 1.2mtr lang dus kan net kruisen.

En dan nog 8 panelen van de 4e rij met 3 panelen van de 3e rij koppelen.

[ Voor 11% gewijzigd door pachmo op 04-07-2020 18:39 ]

[busscherski]

Ligt het allemaal op hetzelfde dakvlak?

Probeer er geen grote inductie lussen in te maken.
Google: induction solar lightning.

[pachmo]

busscherski schreef op zaterdag 4 juli 2020 @ 18:27:
Ligt het allemaal op hetzelfde dakvlak?

Probeer er geen grote inductie lussen in te maken.
Google: induction solar lightning.

Alles ligt op zuid maar de onderste 8 panelen liggen op een andere schuinte, ik kan wel iets spelen met de hoek om ze wat hoger op te laten komen.

En welke kabel vanaf het paneel moet dichte bij de omvormer zitten, is dat de plus of de min, dus ik bedoel welke kabel heeft de kortste afstand.

[busscherski]

O, dan moet je ze aansluiten als 15 en 8.

De rest van je vraag begrijp ik niet.

[AUijtdehaag]

@pachmo Wat betreft je legplan...
Je kan enkele panelen ook andersom draaien zodat je niet hoeft te kruisen met de + en -
Of zit er een herkenbaar labeltje op bovenkant van de panelen, dat het opvalt?

Alle panelen in hetzelfde vlak, moeten ook in 1 string.
Dus zoals @busscherski al zei, maak er 15 en 8 van.
En probeer hiermee rekening te houden
https://www.zonnefabriek.nl/faq/inductielus-zonnepanelen/

De kabels naar de omvormer maak je zelf op maat toch?
Met mc4 tang...
https://webshop.cedel.nl/MC4-connector-krimptang
En mc4 sleutel kan ook handig zijn.
https://webshop.cedel.nl/MC4-sleutels

[ Voor 53% gewijzigd door AUijtdehaag op 04-07-2020 19:18 ]

[pachmo]

AUijtdehaag schreef op zaterdag 4 juli 2020 @ 19:11:
@pachmo Wat betreft je legplan...
Je kan enkele panelen ook andersom draaien zodat je niet hoeft te kruisen met de + en -
Of zit er een herkenbaar labeltje op bovenkant van de panelen, dat het opvalt?

Alle panelen in hetzelfde vlak, moeten ook in 1 string.
Dus zoals @busscherski al zei, maak er 15 en 8 van.
En probeer hiermee rekening te houden
https://www.zonnefabriek.nl/faq/inductielus-zonnepanelen/

De kabels naar de omvormer maak je zelf op maat toch?
Met mc4 tang...
https://webshop.cedel.nl/MC4-connector-krimptang
En mc4 sleutel kan ook handig zijn.
https://webshop.cedel.nl/MC4-sleutels

@busscherski en @AUijtdehaag

Nee er zit verder geen labeltje aan dat het zichtbaar is, dus kan in feite draien wat ik wil.

Die 12 en 11 wat ik wou heeft er meer mee te maken dat de verdeling op de omvormer bijna evenredig is, had dit ook ingevoerd bij goodwe.
Maakt het dan niet uit als het aangesloten word met 15 en 8 op de strings, heb hem weer even bij goodwe in het ontwerp gehad en dat moet ook willen, maar mijn gevoel zegt dat 1 string dan zwaarder beslat word dan de ander, of maakt dat niet uit.

Enerzijds is de 15 / 8 logischer door de 2 verschillende dakhoeken.

Zie hieronder de screens van de uitkomsten.

[AUijtdehaag]

Het heeft 2 voordelen om het niet te doen:
- 15 levert een hoger omvomer rendement op dan 12
- alle panelen in een string MOETEN dezelfde ligging en kant opkijken, anders beperken de mindere panelen de goede panelen.

Gewoon 15 + 8 dus.

[ Voor 5% gewijzigd door AUijtdehaag op 04-07-2020 20:03 ]

[pachmo]

Oke, duidelijk.

@AUijtdehaag en @busscherski

Het was even puzzelen maar heb nu dan 2 opties.

Tevens heb ik er even een screen bijgedaan wat volgens paneel fabrikant aanbevolen is.
Hoor graag van jullie welke van de 2 ik het beste kan pakken.
De linker of de rechter.

[busscherski]

Ik denk dat ze allebei acceptabel zijn. Die met de langere kabel zal net wat minder inductie hebben maar ik zie het niet vaak op die nette manier.

[pachmo]

busscherski schreef op zondag 5 juli 2020 @ 13:57:
Ik denk dat ze allebei acceptabel zijn. Die met de langere kabel zal net wat minder inductie hebben maar ik zie het niet vaak op die nette manier.

Oke, dus de rechterafbeelding is voor opheffen/ minimale inductie de beste oplossing.

[pachmo]

@busscherski en @AUijtdehaag

Heb nog even een vraag betreffende de aardlek automaat.

Op mijn oude installatie zat een 1 fase 0.03ma aardlek.

Nu ik naar 3 fasen ga wil ik er een aardlekautomaat 3 fase 16A 3P+N B-kar 300mA voorzetten, dit moet in mijn ogen voldoende zijn gezien het vermogen wat er van de panelen af kan komen op max, 8500kwp en denk na herstel zo 7400wp.
De hoofdzekering is 3 x 25Amp. C-kar

Maar als ik in de handleiding van de omvormer (GW8000-DT) kijk zie ik heel wat anders staan namelijk aanbevolen circuitbreaker van 25A, en kijk ik weer naar de typeplaat aan de zijkant dan moet die 16Amp voldoende zijn.

[AUijtdehaag]

@pachmo 8000 / 690 = 11,59 A.
3x 16A is prima

[pachmo]

@busscherski en @AUijtdehaag

Zo het was even stil maar heb de gehele installatie nu online op het net.

Vrijdag de onderbouw met kabels volledig op het dak gemaakt, zaterdag en zondag de panelen gelegd en gisteravond en vanavond de laatste hand aan de groepenkast, schakelaars en meterkast gelegd.

Enige wat ik nu nog werkend moet krijgen is de wifi om op afstand ook te kunnen monitoren.

Waaruit bestaat de installatie:

23 maal Longi 370Wp panelen.
Goodwe 8000Dt omvormer.
Esdec clickfit-evo onderbouw met extra dakhaken.
Voedingskabels van panelen naar omvormer 6mm2 Hikra.
Voedingskabel meterkast naar groepenkast schuur 5 x 6mm2

Hieronder enkele sfeerfoto's
