Nest Hello installatie

[xminator]

Mijn vraag
Ik sta op het punt om een Nest Hello aan te schaffen, echter voordat ik dit doe wil ik natuurlijk wel weten of het op een makkelijke manier gaat werken gegeven de huidige situatie.

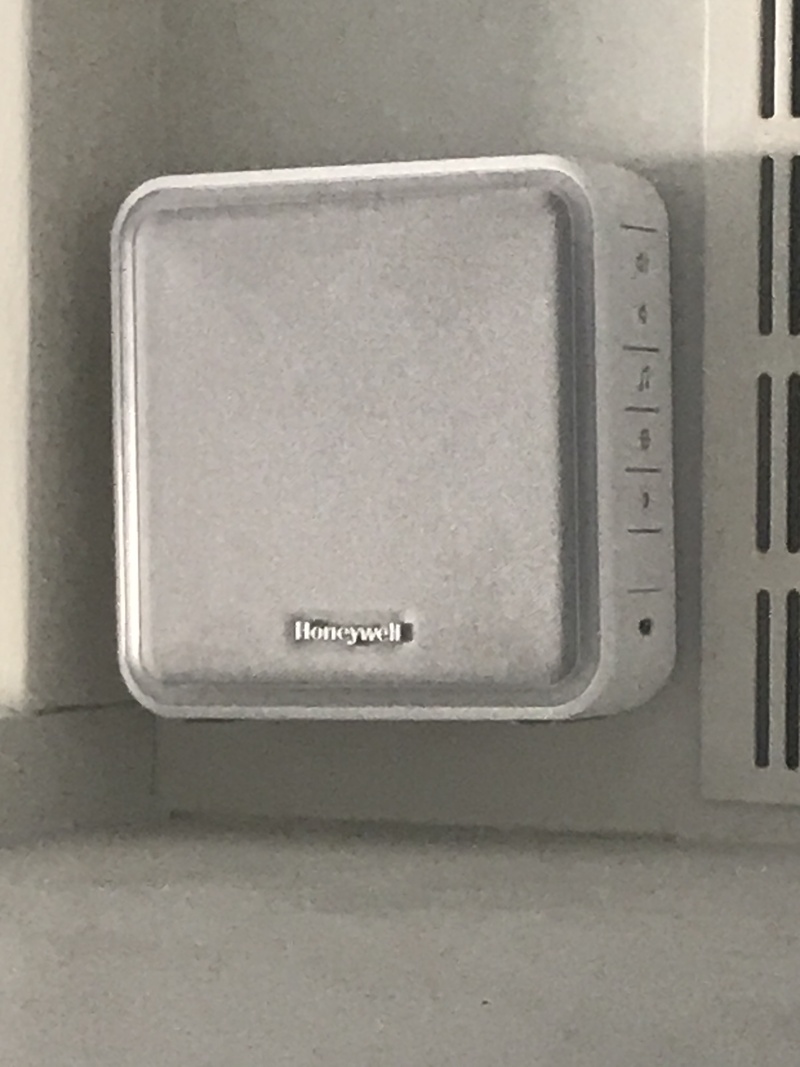

Op dit moment heb ik een transformator van 12V, een deurbeldrukker (bedraad) en een gong/chime van Honeywell. Kijkend naar dit zou het gewoon moeten werken. Alleen als ik naar de huidige wiring kijk en de wiring setting van de nest kom ik er niet uit wat ik met die chime connector moet doen.

Volgens de honeywell gebruiksaanwijzing zou er een kabel van de chime naar de drukker moeten via A1 en een kabel van de transformator naar de chime op AC1 en ten slotte een kabel van transformator naar de drukker.

Alleen wat ik nu lijk te zien zijn twee kabels van de transformator naar AC1 en AC2 op de chime en vervolgens lijkt het erop dat er twee kabels op A1 en A2 dan direct naar de drukker gaan. Dus geen kabel (direct) van de transformator naar de drukker.

De vraag is dan hoe kan ik de nest hello aansluiten (zie foto onderstaand voor hoe het volgens nest zou moeten)?


Onderstaand een aantal foto's:









Nest hello handleiding voor de chime:



Honeywell handleiding (zo is het dus niet geinstalleerd)

[xminator]

Heb nu de volgende afbeelding gevonden van honeywell, zo lijkt het geinstalleerd te zijn bij mij:




Zou ik dan het groene en blauwe kabeltje uit de honeywell moeten halen en deze aansluiten/ elkaar koppelen met een lasklem? (ik lees dat je geen verschillende kleuren hiermee moet aansluiten, maar dat gaat in dit geval niet op neem ik aan?)

En vervolgens het gele draadje aansluiten op witte chime connector van nest en rode draadje op grijze chime connector van nest?

Dan zou het toch goed moeten gaan?

[Voor 4% gewijzigd door xminator op 02-06-2020 17:14]

[Koldur]

Zo te zien wel, alleen is het mij onduidelijk waar die kabels precies naartoe gaan. Dat van die kleuren gaat meestal over 230v e.d. dan mag je echt nooit verschillende kleuren aan elkaar koppelen. Zorg er ook voor dat de trafo op de 18VA staat en niet de 12VA

[harrybeuker]

xminator schreef op dinsdag 2 juni 2020 @ 17:14:
Heb nu de volgende afbeelding gevonden van honeywell, zo lijkt het geinstalleerd te zijn bij mij:

[Afbeelding]


Zou ik dan het groene en blauwe kabeltje uit de honeywell moeten halen en deze aansluiten/ elkaar koppelen met een lasklem? (ik lees dat je geen verschillende kleuren hiermee moet aansluiten, maar dat gaat in dit geval niet op neem ik aan?)

En vervolgens het gele draadje aansluiten op witte chime connector van nest en rode draadje op grijze chime connector van nest?

Dan zou het toch goed moeten gaan?

Heb jij dit nu voor elkaar gekregen?

ik heb nu de nest hello geinstalleerd en de 24vol transformator Friedland Beltrafo E3555. Ik wil graag een draadloze gong\chime erbij hebben. Ik kan nog nergens op internet vinden welke combinatie nu gaat werken. Ik ben benieuwd of jij het aan de praat hebt gekregen?

[xminator]

harrybeuker schreef op vrijdag 26 maart 2021 @ 20:55:
[...]

Heb jij dit nu voor elkaar gekregen?

ik heb nu de nest hello geinstalleerd en de 24vol transformator Friedland Beltrafo E3555. Ik wil graag een draadloze gong\chime erbij hebben. Ik kan nog nergens op internet vinden welke combinatie nu gaat werken. Ik ben benieuwd of jij het aan de praat hebt gekregen?

Helaas heb ik dit nog niet aangeschaft en dus nog niet uitgeprobeerd. Wil het binnenkort gaan doen, dus mocht het in de tussentijd bij jou gelukt zijn ontvang ik graag een update.

[harrybeuker]

xminator schreef op maandag 29 maart 2021 @ 10:46:
[...]

Helaas heb ik dit nog niet aangeschaft en dus nog niet uitgeprobeerd. Wil het binnenkort gaan doen, dus mocht het in de tussentijd bij jou gelukt zijn ontvang ik graag een update.

ik heb deze besteld en komt vandaag binnen:

Grothe 24083 GROT Läutewerk LTW 1171A 24V AC
Verkocht door: Amazon EU S.a.r.L.

[Tyler88]

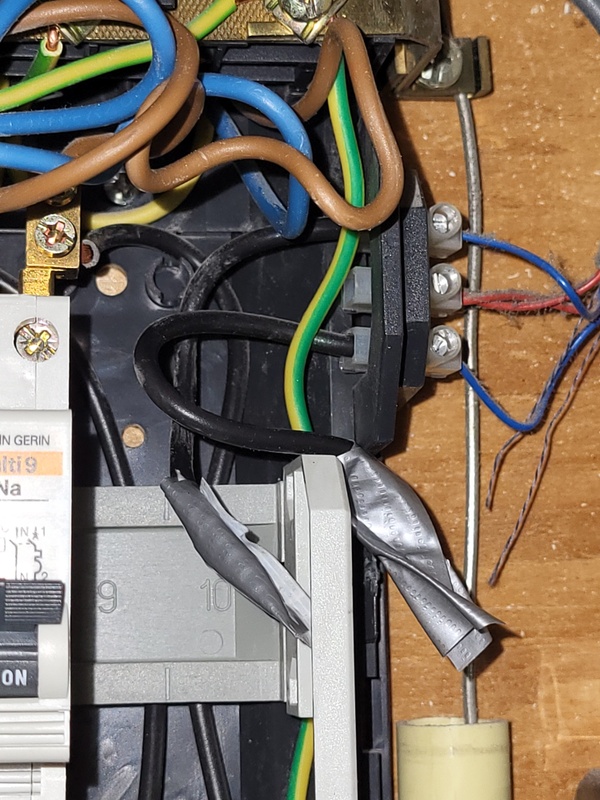

Help, hoe installeren ik de chime connector?
Hoe ik het nu heb aangesloten werkt het wel maar harde zoem geluid. Kan niet goed zijn.

Een set rood en blauw draad is van de google next. En een set rood en blauw is van de mechanische bel.

[Voor 6% gewijzigd door Tyler88 op 30-01-2023 00:49]
