Front panel circuit uitleg

Pagina: 1
Acties:

Vraag


Acties:
  • 0Henk 'm!

  • DeerDitch
  • Registratie: Mei 2010
  • Laatst online: 27-01 12:18
Hoi,

Ik ben bezig met een bureau pc en heb daar een custom front panel ingebouwd. Nu wil ik mijn audio jack aansluiten (deze) (TRRS) op de audio header van het MB, maar er zijn 9 pinnetjes op die audio header en maar 4 op die jack.

Ik heb dit schema gevonden (hier), maar ik weet niet zeker hoe het nu aan te sluiten?

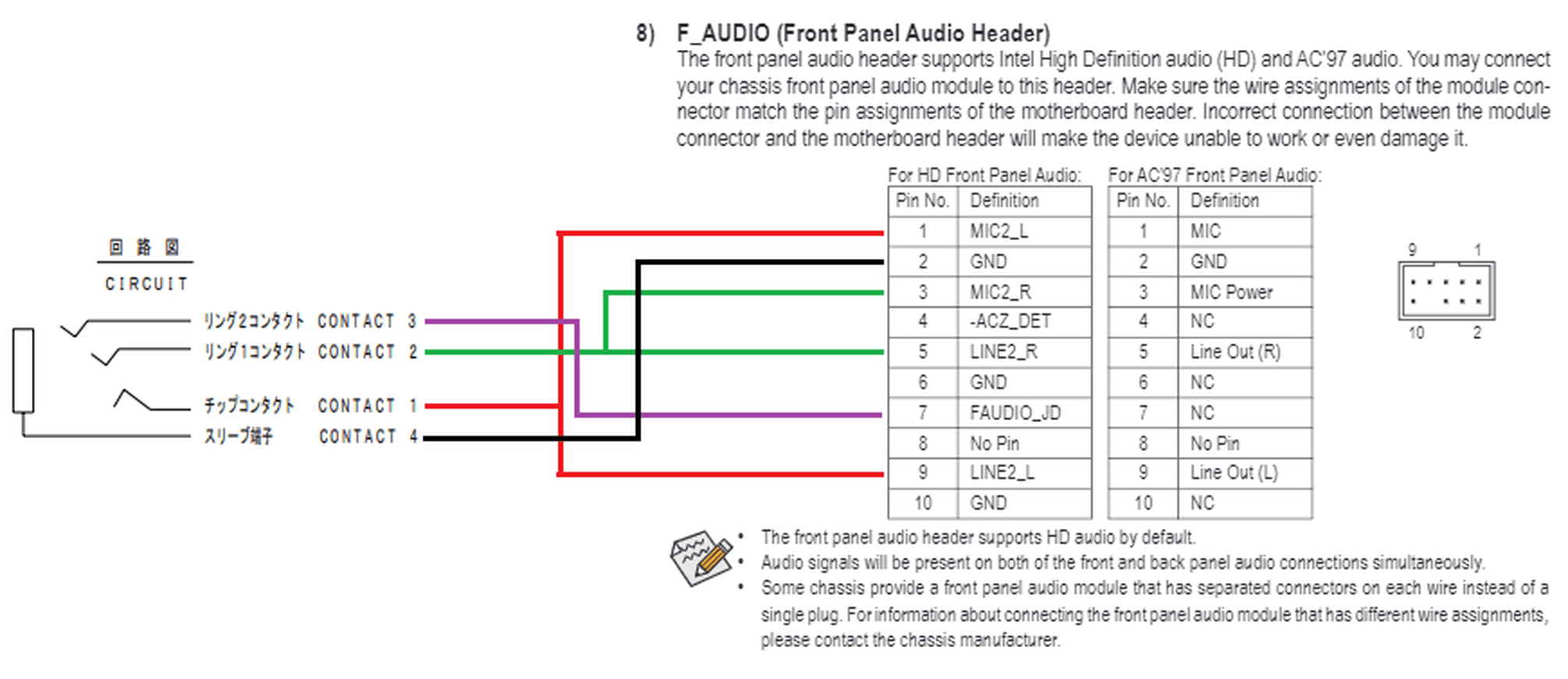

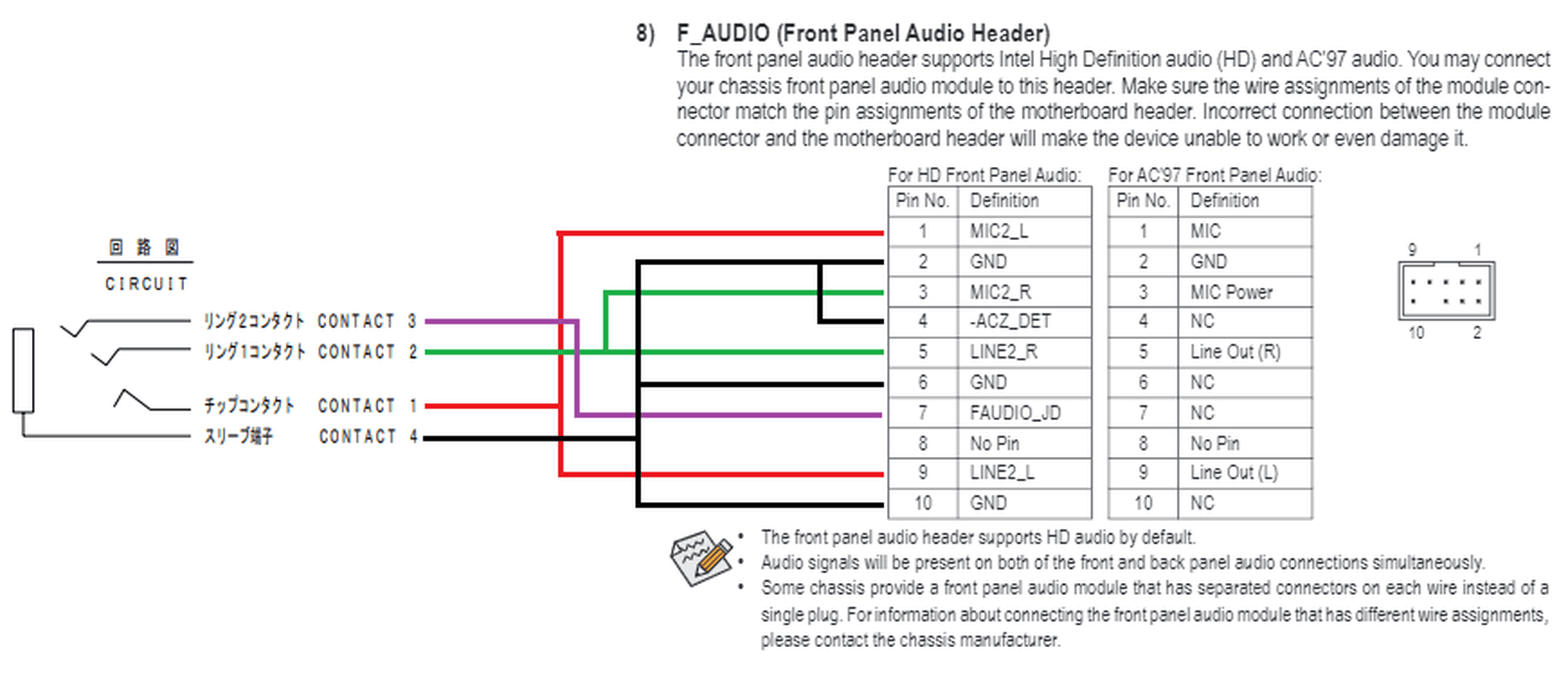

Volgens mij moet dit lukken (op basis van mijn Gigabyte g1 Sniper B5 MB)



Maar waar moet ik pin 4 op aansluiten? en pins 6 en 10 (allebei GND)?

Kan het überhaupt wel? Op bijna al mijn gekochte cases had ik 2 audio jack aansluitingen (meestal een groene = headphones en een roze = mic). Ik heb ze nog nooit gecombineerd gezien in 1 plug. Maar dat moet toch wel kunnen met een TRRS jack?

Hopelijk is er hier iemand die er meer verstand van heeft en mij kan helpen?
Alvast bedankt!

f251a3362191f14872ff368789dd3c1a220782a1c582fbb31fec609763dd2cef

Beste antwoord (via DeerDitch op 25-06-2020 13:54)


  • 3xhaas
  • Registratie: Februari 2002
  • Laatst online: 31-01 15:06
Dit haal ik uit de bovenste tekening.
Dat er sowieso twee jacks kunnen worden aangesloten, namelijk jack 1 en jack 2.
Als ik dat met de onderste tekening combineer lijkt jack1 voor de microfoon en jack2 voor de line.
Maar waar moet ik pin 4 op aansluiten?
pin 4 -- 1k weerstand -- GND
en pins 6 en 10 (allebei GND)?
R1 - The value is the same as the resistance of pin 6 to ground.
R2 - The value is the same as the resistance of pin 10 to ground.
R1,R2 values should be one of the following: 5.1k, 10k, 20k, 39.2k (use 1% resistors.)
pin 6 -- weerstand (5.1k, 10k, 20k, 39.2k) -- GND
pin 10 -- weerstand (5.1k, 10k, 20k, 39.2k) -- GND

verder lijkt me ook het volgende nog wel belangrijk.
pin 7 -- weerstand (5.1k, 10k, 20k, 39.2k) -- ring 2 jack 1
pin 7 -- weerstand (5.1k, 10k, 20k, 39.2k) -- ring 2 jack 2

de rest van de pinnen lijkt me vrij duidelijk al raden ze ook aan een filtertje in te bouwen.

Alle reacties


Acties:
  • 0Henk 'm!

  • Brahiewahiewa
  • Registratie: Oktober 2001
  • Laatst online: 30-09-2022

Brahiewahiewa

boelkloedig

DeerDitch schreef op dinsdag 26 mei 2020 @ 12:15:
...
Kan het überhaupt wel? ...
Nee. De uitgang van je audio header is balanced. Dwz dat beide draadjes signaal voeren en de GND niet gebruikt wordt

QnJhaGlld2FoaWV3YQ==


Acties:
  • 0Henk 'm!

  • nick_haak
  • Registratie: December 2004
  • Laatst online: 16-01 23:01
Brahiewahiewa schreef op dinsdag 26 mei 2020 @ 16:20:
[...]

Nee. De uitgang van je audio header is balanced. Dwz dat beide draadjes signaal voeren en de GND niet gebruikt wordt
??? Dat zou me verbazen, helemaal kijkend naar dat plaatje uit de handleiding.
Die header is normaal gesproken bedoeld voor een koptelefoon of actieve speakers, daar wordt meestal toch geen balanced signaal heen gestuurd hoor...
Maar misschien mis ik iets ;)

Acties:
  • Beste antwoord
  • +1Henk 'm!

  • 3xhaas
  • Registratie: Februari 2002
  • Laatst online: 31-01 15:06
Dit haal ik uit de bovenste tekening.
Dat er sowieso twee jacks kunnen worden aangesloten, namelijk jack 1 en jack 2.
Als ik dat met de onderste tekening combineer lijkt jack1 voor de microfoon en jack2 voor de line.
Maar waar moet ik pin 4 op aansluiten?
pin 4 -- 1k weerstand -- GND
en pins 6 en 10 (allebei GND)?
R1 - The value is the same as the resistance of pin 6 to ground.
R2 - The value is the same as the resistance of pin 10 to ground.
R1,R2 values should be one of the following: 5.1k, 10k, 20k, 39.2k (use 1% resistors.)
pin 6 -- weerstand (5.1k, 10k, 20k, 39.2k) -- GND
pin 10 -- weerstand (5.1k, 10k, 20k, 39.2k) -- GND

verder lijkt me ook het volgende nog wel belangrijk.
pin 7 -- weerstand (5.1k, 10k, 20k, 39.2k) -- ring 2 jack 1
pin 7 -- weerstand (5.1k, 10k, 20k, 39.2k) -- ring 2 jack 2

de rest van de pinnen lijkt me vrij duidelijk al raden ze ook aan een filtertje in te bouwen.

  • DeerDitch
  • Registratie: Mei 2010
  • Laatst online: 27-01 12:18
Thanks @3xhaas, ik ben samen met jouw post en deze post tot een oplossing gekomen.



Als ik nu een trrs audio jack inplug wordt de hoofdtelefoon en microfoon gedetecteerd!
