Zonnepanelen en max voltage omvormer

Pagina: 1
Acties:

Vraag


  • Mr.Fruitcake
  • Registratie: mei 2020
  • Laatst online: 12-06 11:48
Beste tweakers,

Binnenkort krijg ik een installatie van 7 sunpower maxeon 3 395pw panelen met solaredge 3000 op mijn (kleine) zuid dak. In de toekomst wil ik ook nog panelen op mijn keuken dak leggen maar vanwege de kosten heb ik daar nu niet voor gekozen. Ook is mijn keukendak, met aanzienlijke schaduwval, beduidend minder geschikt (maar het is wel het enige andere dak waar ik redelijkerwijs nog panelen kwijt kan).
Ons jaar gebruik is rond de 2900kWh, en de 7 395pw panelen zouden rond de 2400kWh op moeten wekken.

Nu wees mijn buurman, die installateur is (maar niet gespecialiseerd in zonnepanelen) mij op het volgende:

Volgens de datasheet is de maximale DC ingangspanning 480volt van de omvormer.
Echter de nominale spanning van het maxeon 3 395pw paneel is 65,8V. 7x65.8=460volt. Ik zou dus eigenlijk geen panelen bij kunnen plaatsen. Wel zie ik dat diverse aanbieders meer dan 7-8 395pw panelen aanbieden bij omvormers met hetzelfde maximale voltage.
Wij begrijpen niet hoe dit kan en of dit veilig is. Want volgens de specificaties van de omvormer mag er niet meer dan 480v in en de paneel spanning van bv 10 panelen zou rond de 658V zitten.

Weten jullie hoe dit zit? Hoe veel panelen zou ik veilig kunnen aansluiten op de SE 3000?

Alle reacties


  • AUijtdehaag
  • Registratie: oktober 2006
  • Niet online
Bij SE maak je gebruik van optimizers. (p485)
Die bepalen de spanning voor de omvormer
https://www.solaredge.com...timizer-datasheet-nld.pdf

Maar kan je niet beter minder dure panelen nemen?
Dan kun je wel alles volleggen.

PV Output - Panasonic Hit Kuro Zuid / Solar Frontier Noord- 5 kW Mitsubsidie WP - Aton powerrr to heat


  • Mr.Fruitcake
  • Registratie: mei 2020
  • Laatst online: 12-06 11:48
Ik snap het waarschijnlijk niet goed. .aar als de max V 85 is, dan kan ik er dus nog minder aansluiten?

  • AUijtdehaag
  • Registratie: oktober 2006
  • Niet online
@Mr.Fruitcake P485 staat niet voor 85 v.
Klik op de datasheet.
Onderaan staat dat je 25 optimizers (en dus panelen) kan aansluiten. (Niet verstandig maar het kan)
P485 staat er niet tussen, maar dat zal er ook wel voor gelden.

Nogmaals, de optimizer bepaald de spanning voor de omvormer, niet het paneel.
In samenwerking met de andere optimizers leveren die exact de juiste spanning voor de omvormer.
Ze regelen dus de spanning.

Maar de uitbreiding?
Moeten dezelfde optimizers zijn.
Dus dezelfde panelen.
Is die omvormer niet te klein dan?
En dure panelen in de schaduw leggen?

Maw. Heb je alles al betaald of kunnen we het anders maken/bedenken?

Je “denkt” dus in stringomvormer, waarbij je de paneelspanningen optelt, maar dat werkt bij SE dus anders ivm de optimizers die de spanning bepalen. (uiteraard hoort bij een bepaald paneel een bepaalde optimizer)
https://www.solar-bouwmar...allel-of-toch-optimizers/
@Rouske SE?

[Voor 20% gewijzigd door AUijtdehaag op 20-05-2020 10:30]

PV Output - Panasonic Hit Kuro Zuid / Solar Frontier Noord- 5 kW Mitsubsidie WP - Aton powerrr to heat


  • Mr.Fruitcake
  • Registratie: mei 2020
  • Laatst online: 12-06 11:48
@AUijtdehaag Bedankt voor je reactie.
Ik vrees dat ik een beetje een leek ben op het gebied van zonnepanelen. Dus soms ga je wat snel voor mij. Bedankt voor je geduld.
Mijn huis bestaat als het ware uit een aantal gestapelde kubussen. Het hoogste dak is half rond maar helaas niet geschikt voor zonnepanelen. Het dat waar de 7 panelen op gaan is super geschikt, zuid dak en geen schaduwval (of zeer minimaal) en zit dus eigenlijk de hele dag in de zon (net het einde van de dag niet meer). Helaas is het niet zo groot. Ik wil hier dus de maximale opbrengst vandaan halen. Vandaar de 7 (dure) 395pw panelen.
Het keuken dak is een west dak. Er is een klein stukje wat ook even wat licht krijgt bij de zonsopkomst, dan zorgt de rest van het huis voor schaduw tot ongeveer 12 a 13u. Hoe dichter bij het huis hoe langer in de schaduw. Ik zou hier veel meer panelen kwijt kunnen maar het is niet ideaal.
Mijn idee zou ook zijn om hier goedkopere panelen neer te leggen. Maar ik begrijp nu van je dat dat niet kan?

Als ik het goed begrijp moet ik dezelfde optimizers? De panelen worden geleverd met P505 (niet 485). Dat betekend dus dat ik alleen panelen met P505 kan gebruiken?
Hoe bereken ik hoeveel extra panelen ik kan leggen?
Daar moet ik geen rekening met amperes en voltages houden? Enkel met het maximale watt?

Acties:
  • +1Henk 'm!

  • AUijtdehaag
  • Registratie: oktober 2006
  • Niet online
Dat je een leek bent is niet erg. Is alleen maar goed om vragen te stellen.

Die 7 kunnen dan ook op een normale string omvormer, als je geen (ernstige) schaduw hebt en ze liggen in hetzelfde vlak.
Scheelt weer 7 optimizers. (en wat er niet zit kan ook niet kapot)
Echter zal je "installateur cq verkoper" dat niet in zijn portfolio hebben (gokje, dat die enkel SE wil verkopen)

Die 4 zou ik zowiezo niet erbij doen op dezelfde SE omvormer met de 7, vanwege de schaduw.
De kans bestaat dat het de overige 7 ernstig beinvloed qua prestatie. Ze zitten namelijk "nog steeds" in 1 string en moeten constant mee regelen qua spanning/stroom.
Dus gewoon die 4 apart, op een micro omvormer doen (APS QS1 met goedkopere panelen)

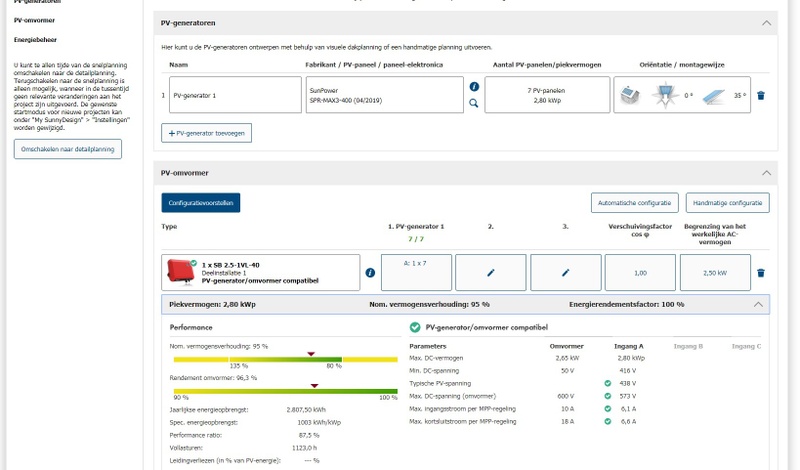

Sunnydesignweb (kies nieuw project)


Qua prijsverhouding cq opwek staan de sunpowers niet echt in verhouding denk ik.
https://www.winkelman-zon...iles&merk=Panasonic%20HIT
Maar goed. Als je er vrede mee hebt.. waarom niet.

(edit: 7x panasonic 325 hit kuro op een sma 2.5)

[Voor 51% gewijzigd door AUijtdehaag op 20-05-2020 16:15]

PV Output - Panasonic Hit Kuro Zuid / Solar Frontier Noord- 5 kW Mitsubsidie WP - Aton powerrr to heat


  • Mr.Fruitcake
  • Registratie: mei 2020
  • Laatst online: 12-06 11:48
Beste @AUijtdehaag bedankt voor je reactie.
Ik ben toch ook een beetje eigenwijs en ik wil wel de 7x395 panelen op mijn zuid dak.
Ik zat te denken om dan op mijn keukendag goedkopere panelen te leggen (bv Longi 315 panelen).
Als ik de solar edge 4000H omvormer neem, die heeft 2dc ingangen. Is dan het probleem van verschil in schaduwval tussen mijn goede zuid dak (geen schaduw) en mijn keukendag (noordwest dak, wel schaduw) dan opgelost?

  • AUijtdehaag
  • Registratie: oktober 2006
  • Niet online
Je moet dan rekening houden met de minimale aantal optimizers in een string.
Zie de datasheet.

Dus in het beste geval, 6 panelen op je keukendag.
Maar ik ben geen SE expert (ik raad het vaak niet aan)
Misschien kan @Rouske je er mee helpen?

Als je een stringomvormer zou nemen, SMA 4.0 ofzo met 2x mppt, kun je al vanaf 4 a 5 panelen werken op de 2e string
(4 panasonic of 5 "gewone" panelen)

PV Output - Panasonic Hit Kuro Zuid / Solar Frontier Noord- 5 kW Mitsubsidie WP - Aton powerrr to heat


  • Rouske
  • Registratie: juli 2007
  • Laatst online: 11:18
@Mr.Fruitcake
Als het echt SolarEdge moet worden van jouw, dan inderdaad alleen zelfde soort optimizer (p404/p405/p505) in 1 string.

7x p505 (85V) op zuid (in de zon) gaat geen beperk issues op deze panelen geven als je daar op noordwest (in de schaduw) in dezelfde string panelen bij legt. Deze 7 kunnen de gewenste stringspanning van 380V zelf leveren en hebben de volt's van de noordwest optimizers niet nodig.

Alleen het aantal wat je op noordwest neer legt kan wel voor noordwest zelf opwek beperkingen geven als de zon aan die kant staat.

Ik lees dat @AUijtdehaag het over 4 heeft, maar ik zie jouw geen aantal noemen voor noordwest, lees ik er overheen of is er een edit geweest?

Afhankelijk van aantal noordwest (6 of hoger) zou je het in 2 stringen kunnen splitsen, maar het kan ook in 1 string. Mits je totaal dan niet hoger dan 5700W voor de string uit komt.
Met slechts 4 op NW in dezelfde string met 7 op Z zou net kunnen (denk ik), maar zou ook wat opwek beperking kunnen geven voor NW, afhankelijk hoeveel W(att) de zuid panelen nog kunnen opwekken. Dus liever wel meer panelen op NW.

Op een HD-Wave SolarEdge mag type x 1,55 (4000->6200Wp) staat ook in de datasheet van de omvormers.

[Voor 20% gewijzigd door Rouske op 23-05-2020 13:32]

3924Wp ZO(131°) 45°dak @ SE3680H PVoutput


  • AUijtdehaag
  • Registratie: oktober 2006
  • Niet online
@Rouske Kun je op die aangeboden P505, dan wel panelen mixen?
Dus de hogere voltage Maxeon 3, met de standaard panelen in 1 string?

Een budget paneel wordt dan ook nog eens 73 euro duurder.
https://www.solar-outlet....p505-power-optimizer.html

[Voor 31% gewijzigd door AUijtdehaag op 23-05-2020 13:40]

PV Output - Panasonic Hit Kuro Zuid / Solar Frontier Noord- 5 kW Mitsubsidie WP - Aton powerrr to heat


  • Rouske
  • Registratie: juli 2007
  • Laatst online: 11:18
@AUijtdehaag Ideaal is het natuurlijk niet, minimale MPPT van de p505 is 12,5V.
Een standaard paneel die voor 2/3 in de schaduw ligt (over de lange kant) zit daar dan wel onder...
Panasonic panelen dan toch :9
Of 2m panelen.

De Maxeon3 395Wp op de p505 is ook net aan, Voc is 75,4 en dan +10% voor temperatuur blijft net onder de max van 83V.

Mij hoef je niet te overtuigen hoor, het is de keuze van TS om dit met SolarEdge te doen of niet.

3924Wp ZO(131°) 45°dak @ SE3680H PVoutput
