Goeiemorgen allemaal!

Sinds afgelopen weekend wonen we in onze nieuwbouw (4 niveau's: kelder + gelijkvloers en 2 verdiepingen) en sinds gisteren hebben we eindelijk de beschikking over internet (heb een paar dagen moeten sukkelen met een flybox).

Even een korte opsomming van de situatie:

• In de garage is er een modem/router combinatie van Orange geplaatst waarop de kabel is aangesloten.
• Ik heb een Linksys LGS326MP-EU managed switch die ik ook in de garage ga plaatsen.
• In de woning zijn er voldoende netwerkpoorten voorzien (cat 6 bekabeling). De bekabeling naar al deze netwerkpoorten komt samen in de garage.
• Voor het draadloze stuk ga ik de Wi-Fi op de Orange modem/router combinatie uitschakelen en gebruik maken van een Netgear Orbi RBK53 (Dus router met 2 satellieten)

Ik ben zelf actief als software ontwikkelaar, maar moet eerlijk toegeven dat ik van netwerken wat minder kaas heb gegeten.

Mijn idee was dus om maar 1 router te gebruiken (dus die van Orange zelf) en mijn Netgear Orbi dus als AP te configureren ipv als router. Op die manier worden de interne IP's dan uitgedeeld door de router van Orange (en er zit static DHCP op, waarvan ik ook gebruik wil maken).

Ik ga dus 1 ethernet kabel van mijn Orange router/modem koppelen aan de Linksys switch. Dan verbind ik de aansluiting van de overige netwerkpoorten van de woning aan de Linksys switch.

Wat de Orbi betreft zou ik graag gebruik maken van ethernet backhaul.



Hieronder dan mijn vragen:

• Maakt het uit welke poort ik gebruik op de Linksys switch om deze te koppelen met de Orange router?
• Moet ik voor de ethernet backhaul van de Orbi in AP mode gebruik maken van de WAN of de LAN poort om deze aan de switch te koppelen? En is 1 kabel van Linksys switch naar Orbi router voldoende?
• Is het voldoende om ethernet backhaul werkende te krijgen om mijn satellieten bekabeld met de Linksys switch te verbinden? Of is hier meer voor nodig?
• Is er een "ideale setup" betreffende de plaatsing van de router/satellieten van de Orbi doorheen de woning?

Als er nog algemene opmerkingen of verbeteringen zijn die ik kan doorvoeren, is dat meer dan welkom

Alvast enorm bedankt voor de hulp!

[dotcom87]

Al even een kleine update:

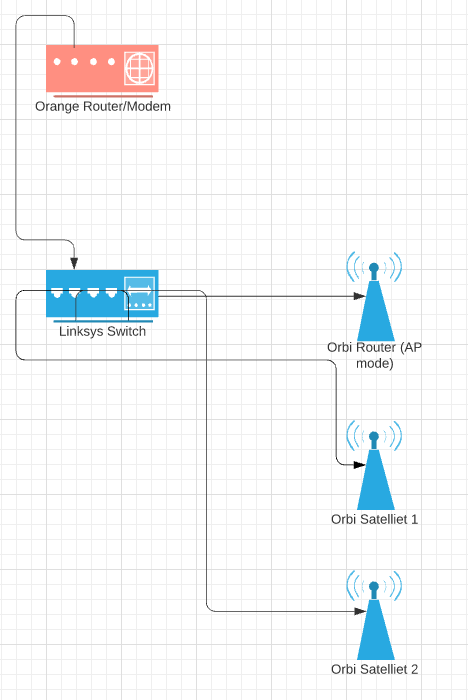

Ik heb dus de Linksys Managed Switch geinstalleerd en verbonden met de Orange Router/Modem. Dan heb ik de Orbi Router gekoppeld en in AP mode gezet. Nadien de satellieten gekoppeld. Deze satellieten hebben nu ook een bedrade verbinding naar de Linksys Managed Switch. Maar als ik ga kijken naar de Orbi configuratie pagina, dan zie ik dat de 2 satellieten nog altijd draadloos verbonden zijn.



Iemand een idee? Het zou kunnen dat de managed switch de boel hier aan het verzuren is.

[Arthion-nl]

dotcom87 schreef op woensdag 13 mei 2020 @ 12:47:
Al even een kleine update:

Ik heb dus de Linksys Managed Switch geinstalleerd en verbonden met de Orange Router/Modem. Dan heb ik de Orbi Router gekoppeld en in AP mode gezet. Nadien de satellieten gekoppeld. Deze satellieten hebben nu ook een bedrade verbinding naar de Linksys Managed Switch. Maar als ik ga kijken naar de Orbi configuratie pagina, dan zie ik dat de 2 satellieten nog altijd draadloos verbonden zijn.

[Afbeelding]

Iemand een idee? Het zou kunnen dat de managed switch de boel hier aan het verzuren is.

Heb jij toevallig hier naar gekeken? Het verteld hoe het aangesloten wordt voor de dedicated ethernet backhaul.

-edit- In de laatste plaatje wordt gesproken hoe de router en nodes te verbinden via een switch terwijl bij de 2 anderen plaatjes gesproken word of setup van dedicated ethernet backhaul.

Mischien dat de switch roet in het eten gooit maar weet dit niet zeker.

[ Voor 11% gewijzigd door Arthion-nl op 13-05-2020 13:21 ]

[dotcom87]

Arthion-nl schreef op woensdag 13 mei 2020 @ 13:17:
[...]
Heb jij toevallig hier naar gekeken? Het verteld hoe het aangesloten wordt voor de dedicated ethernet backhaul.

Yep, die kb heb ik inderdaad al gezien. Wel, mijn systeem is nu aangesloten zoals de onderste opstelling.
Ik heb op de RBR de lan-poort gebruikt (dus niet de gele WAN poort) om te verbinden met de Linksys managed switch. De 2 satellieten zijn ook allebei rechtstreeks verbonden met deze Linksys Switch.

Ik begin te vermoeden dat het komt omdat ik een managed switch heb...

https://community.netgear...aged-Switches/m-p/1613897

Maar hier staat veel Chinees in voor mij

[mathias82]

dotcom87 schreef op woensdag 13 mei 2020 @ 13:20:
[...]


Yep, die kb heb ik inderdaad al gezien. Wel, mijn systeem is nu aangesloten zoals de onderste opstelling.
Ik heb op de RBR de lan-poort gebruikt (dus niet de gele WAN poort) om te verbinden met de Linksys managed switch. De 2 satellieten zijn ook allebei rechtstreeks verbonden met deze Linksys Switch.

Ik begin te vermoeden dat het komt omdat ik een managed switch heb...

https://community.netgear...aged-Switches/m-p/1613897

Maar hier staat veel Chinees in voor mij

Tja dat is inderdaad de reden. Is ook de reden dan Sonos en Google WiFi niet mooi samen spelen met managed switches.
Waarom heb je voor een managed switch gekozen? Voor thuisgebruik bieden die weinig tot geen voordeel (en soms wel nadelen zoals je nu ondervindt).

[dotcom87]

mathias82 schreef op woensdag 13 mei 2020 @ 13:24:
[...]
Tja dat is inderdaad de reden. Is ook de reden dan Sonos en Google WiFi niet mooi samen spelen met managed switches.
Waarom heb je voor een managed switch gekozen? Voor thuisgebruik bieden die weinig tot geen voordeel (en soms wel nadelen zoals je nu ondervindt).

Wel, er was niet echt een specifieke reden hiervoor. Deze kwam in promotie op iBOOD toen onze nieuwbouw al begonnen was en de prijs was interessant, dus daarom toch maar gehapt. Ook owv POE etc. Ik heb hier nog wel ergens een ZyXEL switchke liggen, kan misschien die eens proberen om te kijken wat het geeft.

[Arthion-nl]

Niet bekend met jou switch maar is misschien mogelijk om daar een domme switch van te maken? anders zul je moeten klooien met je switch of een domme switch moeten kopen.

[mathias82]

Probeer eens het volgende (handleiding https://content.etilize.com/User-Manual/1027158308.pdf pagina 47):
- STP uitscakelen (Configuration > Spanning Tree Management > Spanning Tree -> Spanning Tree : disable)
- BPDU's flooden (Configuration > Spanning Tree Management > Spanning Tree -> BPDU Handling: flooding)

Normaal moet het dan wel werken

[dotcom87]

mathias82 schreef op woensdag 13 mei 2020 @ 13:27:
Probeer eens het volgende (handleiding https://content.etilize.com/User-Manual/1027158308.pdf pagina 47):
- STP uitscakelen (Configuration > Spanning Tree Management > Spanning Tree -> Spanning Tree : disable)
- BPDU's flooden (Configuration > Spanning Tree Management > Spanning Tree -> BPDU Handling: flooding)

Normaal moet het dan wel werken

Zoals op onderstaande foto dan?

[mathias82]

dotcom87 schreef op woensdag 13 mei 2020 @ 13:30:
[...]


Zoals op onderstaande foto dan?

[Afbeelding]

Yup. Daarna wel even alle Orbis herstarten (allemaal uitschakelen, dan één voor één terug in).

[dotcom87]

mathias82 schreef op woensdag 13 mei 2020 @ 13:31:
[...]


Yup. Daarna wel even alle Orbis herstarten (allemaal uitschakelen, dan één voor één terug in).

Zo meteen proberen! Die BPDU stond al op Flooding, maar is er verder impact door Spanning Tree uit te schakelen?

[mathias82]

dotcom87 schreef op woensdag 13 mei 2020 @ 13:32:
[...]


Zo meteen proberen! Die BPDU stond al op Flooding, maar is er verder impact door Spanning Tree uit te schakelen?

STP is een Layer 2 protocol dat ervoor zorgt dat er geen lussen in je netwerk ontstaan (Wikipedia: Spanning Tree Protocol ). Als je maar 1 switch hebt kan je nooit lussen krijgen en heb je het dus niet nodig. En zelfs met meerdere switchen moet je in thuissituaties al goed je best doen om lussen te krijgen (of heel onoplettend zijn).

[ Voor 3% gewijzigd door mathias82 op 13-05-2020 13:35 ]

[dotcom87]

mathias82 schreef op woensdag 13 mei 2020 @ 13:34:
[...]


STP is een Layer 2 protocol dat ervoor zorgt dat er geen lussen in je netwerk ontstaan (https://en.wikipedia.org/wiki/Spanning_Tree_Protocol). Als je maar 1 switch hebt kan je nooit lussen krijgen en heb je het dus niet nodig. En zelfs met meerdere switchen moet je in thuissituaties al goed je best doen om lussen te krijgen (of heel onoplettend zijn).

Heel duidelijk! Bedankt! Wel ik heb alleen de router van Orange en daarachter 1 switch, dus dan zouden er geen problemen mogen ontstaan

[mathias82]

dotcom87 schreef op woensdag 13 mei 2020 @ 13:35:
[...]


Heel duidelijk! Bedankt! Wel ik heb alleen de router van Orange en daarachter 1 switch, dus dan zouden er geen problemen mogen ontstaan

Klopt. En zelfs anders is de kans ook heel klein: je moet dan switch1 met switch2 verbinden en switch2 terug met switch1 om een lus te krijgen (2 kabels tussen dezelfde switches). In thuissituaties is de kans dat dit gebeurt echt heel klein, in bedrijven is dit wel anders en wordt STP ook gebruikt voor redundant links.

[dotcom87]

mathias82 schreef op woensdag 13 mei 2020 @ 13:37:
[...]


Klopt. En zelfs anders is de kans ook heel klein: je moet dan switch1 met switch2 verbinden en switch2 terug met switch1 om een lus te krijgen (2 kabels tussen dezelfde switches). In thuissituaties is de kans dat dit gebeurt echt heel klein, in bedrijven is dit wel anders en wordt STP ook gebruikt voor redundant links.

En hoe zorgt STP er dan voor dat die backhaul niet kan werken? (sorry voor de vragen, maar probeer het volledig te snappen )

[mathias82]

dotcom87 schreef op woensdag 13 mei 2020 @ 13:38:
[...]


En hoe zorgt STP er dan voor dat die backhaul niet kan werken? (sorry voor de vragen, maar probeer het volledig te snappen )

Omdat de meeste switches tegenwoordig RSTP gebruiken en de path costs bij RSTP veel hoger zijn. Hierdoor gaat de Orbi voorkeur geven aan de wireless verbinding, omdat volgens STP die link sneller is dan de bedrade link. (Overzichtje van de path costs staat op de Wikipedia pagina die ik gaf: Wikipedia: Spanning Tree Protocol )
Je zou ook je switch op klassieke STP kunnen zetten, maar:
1. Is klassieke STP heel traag
2. Moet je nog andere instellingen doen volgens die post op het netgear forum, wat het nogal complex maakt

[ Voor 11% gewijzigd door mathias82 op 13-05-2020 13:44 ]

[dotcom87]

mathias82 schreef op woensdag 13 mei 2020 @ 13:42:
[...]


Omdat de meeste switches tegenwoordig RSTP gebruiken en de path costs bij RSTP veel hoger zijn. Hierdoor gaat de Orbi voorkeur geven aan de wireless verbinding, omdat volgens STP die link sneller is dan de bedrade link.
Je zou ook je switch op klassieke STP kunnen zetten, maar:
1. Is klassieke STP heel traag
2. Moet je nog andere instellingen doen volgens die post op het netgear forum, wat het nogal complex maakt

Dus die klassieke STP zou bijvoorbeeld nodig zijn als ik een netwerk had met meerdere switches met lussen (denk dat de gast die dat artikel geschreven heeft bij netgear community in die situatie zat). Maar omdat ik maar 1 switch gebruik kan ik het gewoon volledig uitschakelen. Zo leren we elke dag bij!

[mathias82]

dotcom87 schreef op woensdag 13 mei 2020 @ 13:45:
[...]


Dus die klassieke STP zou bijvoorbeeld nodig zijn als ik een netwerk had met meerdere switches met lussen (denk dat de gast die dat artikel geschreven heeft bij netgear community in die situatie zat). Maar omdat ik maar 1 switch gebruik kan ik het gewoon volledig uitschakelen. Zo leren we elke dag bij!

De situatie die die persoon op het Netgear forum omschrijft is wat je krijgt als je de BPDU op "filtering" ipv "flooding" zet: de Orbi's weten dan niet van elkaars bestaan af en dan kunnen ze lussen gaan maken. Denk er maar eens over na: je kan ook een lus maken door 1 draadloze en 1 bekabelde verbinding ipv 2 bekabelde verbindingen.

[mathias82]

Maar belangrijker: werkt het nu?

[dotcom87]

mathias82 schreef op woensdag 13 mei 2020 @ 14:18:
Maar belangrijker: werkt het nu?

Mathias, ENORM bedankt! Hij geeft nu inderdaad wired aan!

[ Voor 44% gewijzigd door dotcom87 op 13-05-2020 16:37 ]

[dotcom87]

@mathias82
Ik ben nog even over mijn Orbi setup aan het nadenken geweest.

Ik heb ook de mogelijkheid om mijn Orbi Router in de garage rechtstreeks aan de Orange Router/Modem te hangen en ook de satellieten rechtstreeks bedraad aan de Orbi Router te koppelen (dus zonder de switch ertussen). Heeft zo een opstelling de voorkeur op de setup met de managed switch ertussen?

Ik heb hier ook nog een ZyXel unmanaged switch liggen die ik eventueel nog voor mijn managed switch zou kunnen hangen en dan puur voor de Orbi's zou kunnen gebruiken.

[mathias82]

dotcom87 schreef op woensdag 20 mei 2020 @ 09:01:
@mathias82
Ik ben nog even over mijn Orbi setup aan het nadenken geweest.

Ik heb ook de mogelijkheid om mijn Orbi Router in de garage rechtstreeks aan de Orange Router/Modem te hangen en ook de satellieten rechtstreeks bedraad aan de Orbi Router te koppelen (dus zonder de switch ertussen). Heeft zo een opstelling de voorkeur op de setup met de managed switch ertussen?

Ik heb hier ook nog een ZyXel unmanaged switch liggen die ik eventueel nog voor mijn managed switch zou kunnen hangen en dan puur voor de Orbi's zou kunnen gebruiken.

Nee dat maakt geen verschil. Uiteindelijk zit er in die Orbi Router ook een switch, maar of je de satellieten nu over je eigen switch of laat gaan of over de Orbi Router switch maakt geen enkel verschil.

Ik krijg de indruk dat je je wat zorgen maakt over je managed switch, maar uiteindelijk is een managed switch niet meer dan een gewone switch met wat extra functies. De belangrijkste hiervan zijn ondersteuning voor VLANs, QOS, Link Aggregation, (R)STP, IGMP snooping en storm control (al zitten sommige van die functies soms ook op unmanaged switchen). Al deze functies zijn echter niet nodig in de meeste thuisnetwerkjes. De meeste staan trouwens ook standaard uit op managed switches, behalve (R)STP, dat jou net parten speelde, maar dat heb je nu zelf uitgezet.
Ik zou de configuratie gewon laten zoals ze nu is, tenzij je problemen ondervindt. Als je graag weet wat elke functie doet, lees dan de handleiding van de switch eens door.
