Kookgroep

[fsfikke]

Inhakend op de kookgroepdiscussie. Ik ga over een paar maanden over naar een nieuw huis, voor mij geen nieuwbouw, maar een 'tweedehansje' Oplevering was in 2016 dus wel recente bouw.

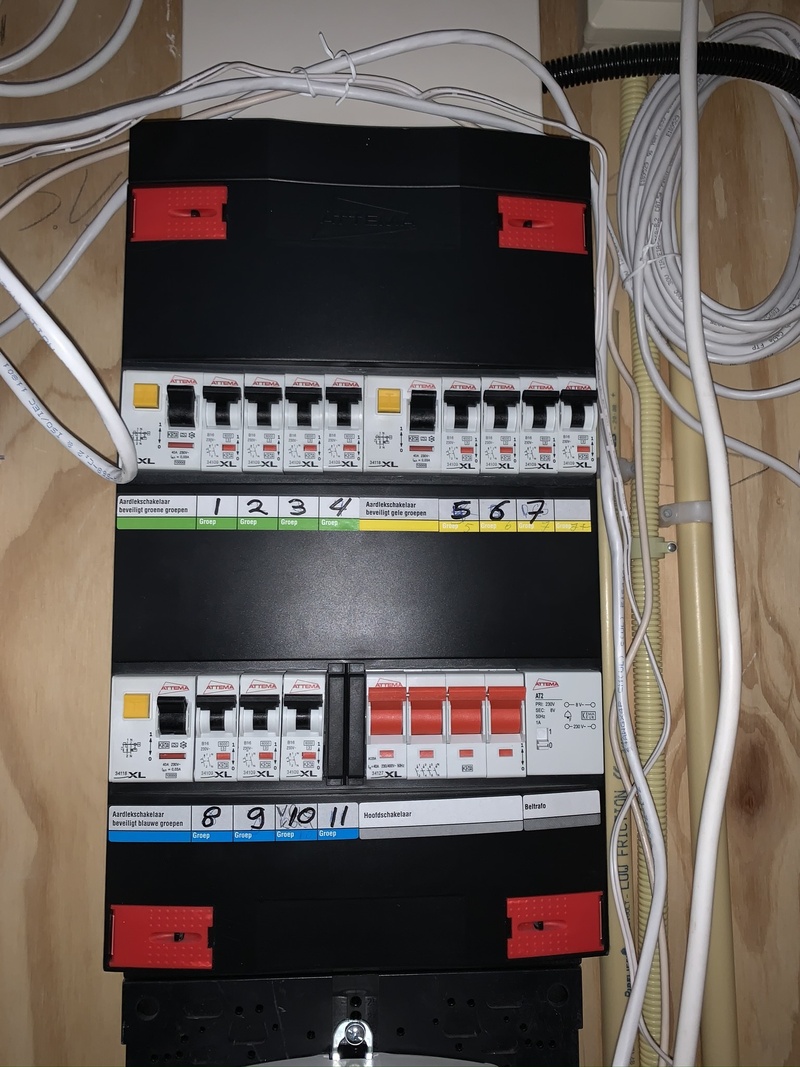

De hoofdaansluiting weet ik niet exact, maar het is iig 3x iets dus ik ga maar uit van 3x25A:

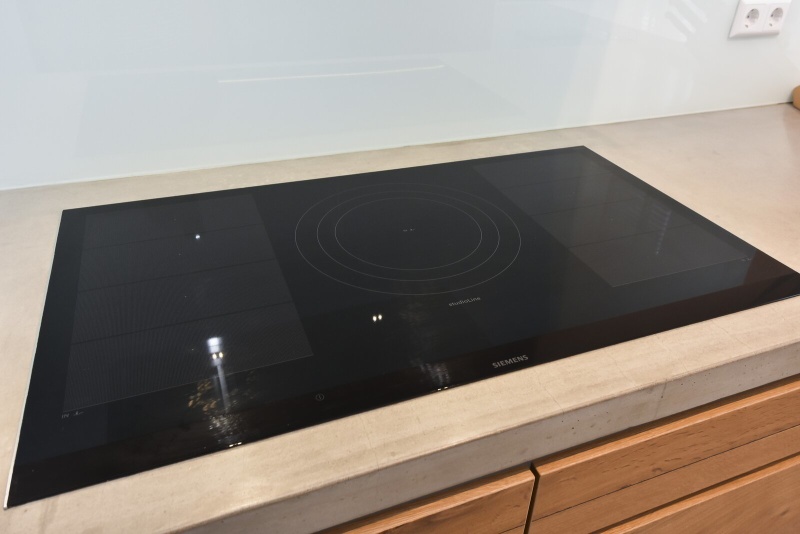

In de keuken ligt deze inductieplaat:

Zover ik aan de plaatjes kan herleiden is dit waarschijnlijk een Siemens EX977LVC1E, deze heeft een aansluitwaarde van 11,1kW, max dus 50A op 1 fase. Nu kan ik me niet helemaal voorstellen dat die plaat goed aangesloten is als ik de groepenkast bekijk met bijv aardlek van 40A.



Ik mis de 3 fase aardlek bijv.

Nu is vraag 1 of het klopt dat dit niet goed zit, en vraag 2 hoe je zo iets naderhand aan de kaak kan stellen als dit niet conform de richtlijnen is. De projectontwikkelaar is inmiddels failliet, er zit nog wel garantie van het garantiefonds op, zou je daar dan aan moeten kloppen? Of is het verantwoordelijkheid van de verkopende partij dat de elektra conform is?

[kabeltjekabel]

fsfikke schreef op maandag 11 mei 2020 @ 12:03:
Inhakend op de kookgroepdiscussie. Ik ga over een paar maanden over naar een nieuw huis, voor mij geen nieuwbouw, maar een 'tweedehansje' Oplevering was in 2016 dus wel recente bouw.

De hoofdaansluiting weet ik niet exact, maar het is iig 3x iets dus ik ga maar uit van 3x25A:
[Afbeelding]

In de keuken ligt deze inductieplaat:
[Afbeelding]
Zover ik aan de plaatjes kan herleiden is dit waarschijnlijk een Siemens EX977LVC1E, deze heeft een aansluitwaarde van 11,1kW, max dus 50A op 1 fase. Nu kan ik me niet helemaal voorstellen dat die plaat goed aangesloten is als ik de groepenkast bekijk met bijv aardlek van 40A.

[Afbeelding]

Ik mis de 3 fase aardlek bijv.

Nu is vraag 1 of het klopt dat dit niet goed zit, en vraag 2 hoe je zo iets naderhand aan de kaak kan stellen als dit niet conform de richtlijnen is. De projectontwikkelaar is inmiddels failliet, er zit nog wel garantie van het garantiefonds op, zou je daar dan aan moeten kloppen? Of is het verantwoordelijkheid van de verkopende partij dat de elektra conform is?

Hehe, dat ding hangt dus ook achter 2x16A achter een 25A hoofdautomaat. De Siemens platen zijn achter wel te throttelen... maar dat wil je natuurlijk niet. Er zijn ook wat 90cm 7,4 kW platen geweest, geen idee of Siemens die ook had trouwens.

Ja, eigenlijk voor de verkopende partij. Maar kies goed waar je moeite in gaat steken. Voor 120 euro aan materiaal is het zelf te fixen. Maar als het een principe dingetje voor je is zou ik vooral achter dat garantiefonds aangaan . Vermoedelijk hebben de verkopers geen enkele weet hiervan.

[fsfikke]

kabeltjekabel schreef op maandag 11 mei 2020 @ 12:22:
[...]


Hehe, dat ding hangt dus ook achter 2x16A achter een 25A hoofdautomaat. De Siemens platen zijn achter wel te throttelen... maar dat wil je natuurlijk niet. Er zijn ook wat 90cm 7,4 kW platen geweest, geen idee of Siemens die ook had trouwens.

Ja, eigenlijk voor de verkopende partij. Maar kies goed waar je moeite in gaat steken. Voor 120 euro aan materiaal is het zelf te fixen. Maar als het een principe dingetje voor je is zou ik vooral achter dat garantiefonds aangaan . Vermoedelijk hebben de verkopers geen enkele weet hiervan.

Haha thnx! Ik ben sowieso van plan de hele elektra overhoop te halen (KNX + 3 fase PV toevoegen) maar als ik een deel van de upgrade op het garantiefonds kan afschuiven zou dat nooit verkeerd zijn.

[fsfikke]

kabeltjekabel schreef op maandag 11 mei 2020 @ 12:22:
[...]


Hehe, dat ding hangt dus ook achter 2x16A achter een 25A hoofdautomaat. De Siemens platen zijn achter wel te throttelen... maar dat wil je natuurlijk niet. Er zijn ook wat 90cm 7,4 kW platen geweest, geen idee of Siemens die ook had trouwens.

Ja, eigenlijk voor de verkopende partij. Maar kies goed waar je moeite in gaat steken. Voor 120 euro aan materiaal is het zelf te fixen. Maar als het een principe dingetje voor je is zou ik vooral achter dat garantiefonds aangaan . Vermoedelijk hebben de verkopers geen enkele weet hiervan.

Ik moet de hele groepenkast toch gaan vervangen, dus dan pak ik deze ook wel mee. Waar ik alleen bang voor ben (ik heb het huis nog niet) gezien de amateuristische aansluiting, of ze een 16mm buis daarheen hebben liggen of een 19mm. Als het een 16mm buis is wordt het lastig daar 5 keer 2.5mm2 heen te krijgen, volgens mij mag dit ook niet van de NEN1010. Wat zouden dan de opties zijn het correct aan te sluiten?

[Xander]

Ik gok dat er nu ook 5x2,5mm² naartoe ligt aangesloten als "kookgroep" (groep 7? Is eigenlijk geen kookgroep maar ja ). Dit zal wel door een 19mm buis liggen.

Alleen liggen er nu wellicht de verkeerde draadkleuren (2x bruin 2x blauw 1x groen/geel). Maar dat zou vervangbaar moeten zijn.

[kabeltjekabel]

Hmm ja, ding lijkt ook niet gebrugd.

[kabeltjekabel]

fsfikke schreef op woensdag 8 juli 2020 @ 17:48:
[...]

Ik moet de hele groepenkast toch gaan vervangen, dus dan pak ik deze ook wel mee. Waar ik alleen bang voor ben (ik heb het huis nog niet) gezien de amateuristische aansluiting, of ze een 16mm buis daarheen hebben liggen of een 19mm. Als het een 16mm buis is wordt het lastig daar 5 keer 2.5mm2 heen te krijgen, volgens mij mag dit ook niet van de NEN1010. Wat zouden dan de opties zijn het correct aan te sluiten?

Daar zal vast al wel 19mm zitten. En anders... past het ook wel. 11 kW trekken over 3-fasen is trouwens minder hitte in de buis dan 7,4 kW trekken op enkelfase. De normtabellen hebben ook helemaal geen sectie voor "4 belaste aders"..

[bbbrumbrum]

fsfikke schreef op maandag 11 mei 2020 @ 12:38:
[...]

Haha thnx! Ik ben sowieso van plan de hele elektra overhoop te halen (KNX + 3 fase PV toevoegen) maar als ik een deel van de upgrade op het garantiefonds kan afschuiven zou dat nooit verkeerd zijn.

Hoe ga je KNX toevoegen? Dat word flink sleuven slijpen
