Polariteit relay board

[JustinoFTW]

Goedemiddag mede-Tweakers,

Voor een klein projectje ben ik opzoek naar een relay board die de polariteit kan omzetten incl stop.
Dus als volgt Aan (+/-) & Uit & Aan (-/+)

Nu kom ik op internet wel nette relay boards tegen zoals deze:
https://www.kiwi-electronics.nl/8-kanaals-relais-module
Maar hierbij zie ik geen optie om de polariteit om te schakelen met een extra pin.

Ik heb een x aantal DC motors welke ik op een centraal punt wil laten samenkomen en schakelen, zodat deze aangesloten kunnen worden op een Pi.
Zijn er kant-en-klare boards welke aan te sturen zijn met een Pi?

[Sine]

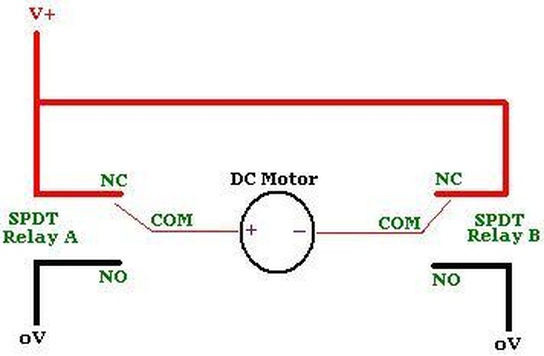

Dat kan prima met dat relaisbord, je hebt dan alleen twee relais per motor nodig.

[JustinoFTW]

Sine schreef op maandag 11 mei 2020 @ 11:59:
Dat kan prima met dat relaisbord, je hebt dan alleen twee relais per motor nodig.

[Afbeelding]

Dat is mooi om te horen.
Heb er hier nog een liggen, dus ga er eens mee testen.

Als ik het dus goed begrijp, + van de motor op Relay 1 en de - op Relay 2 om er zo mee te kunnen schakelen.

[dragonhaertt]

Als je een DC motor wilt aansturen, kan je beter een motor driver gebruiken.
Dan kan je ook de snelheid sturen door middel van PWM.

Een DC motor driver is in principe gewoon een H brug, deze zijn voor niet al te veel geld wel te vinden.

[JustinoFTW]

dragonhaertt schreef op maandag 11 mei 2020 @ 12:16:
Als je een DC motor wilt aansturen, kan je beter een motor driver gebruiken.
Dan kan je ook de snelheid sturen door middel van PWM.

Een DC motor driver is in principe gewoon een H brug, deze zijn voor niet al te veel geld wel te vinden.

Dank voor de tip.
Het gaat mij echter niet om de snelheid, had wellicht iets duidelijker kunnen zijn.

Gaat hier simpel om omhoog/omlaag en stop van een aantal "liniar actuactor motors"

[Tom-Z]

Dan nog kan een solid-state oplossing zoals de door @dragonhaertt aangeprezen H-brug een betere oplossing zijn. Relays hebben maar een beperkte levensduur en verbruiken zelf ook weer stroom. Een H-brug is vaak een veel nettere oplossing.

[memphis]

In plaats van een relais (zo heet dat op zijn Nederlands) kan je ook aan een H-brug denken.

https://www.hobbyelectron...1n0gleEAQYASABEgIPsvD_BwE

[Sine]

JustinoFTW schreef op maandag 11 mei 2020 @ 12:09:
[...]
Als ik het dus goed begrijp, + van de motor op Relay 1 en de - op Relay 2 om er zo mee te kunnen schakelen.

Relais 1 doet links om en relais 2 rechts om (bijvoorbeeld) als je dat andersom wilt dan de draadjes van de motor verwisselen.
